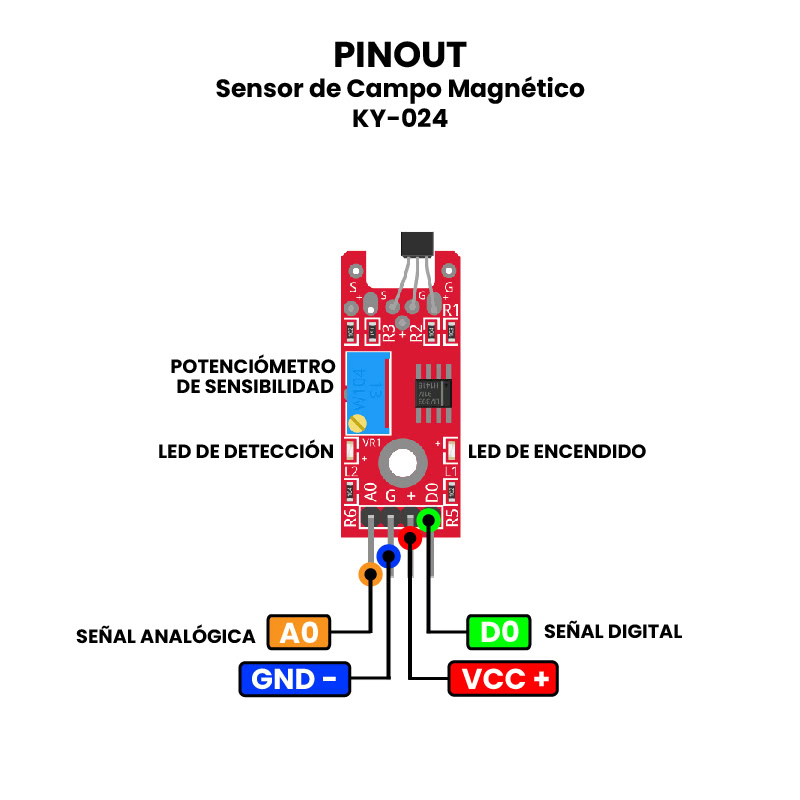

AR0042 - Sensor de Campo Magnético KY-024 PINOUT_1

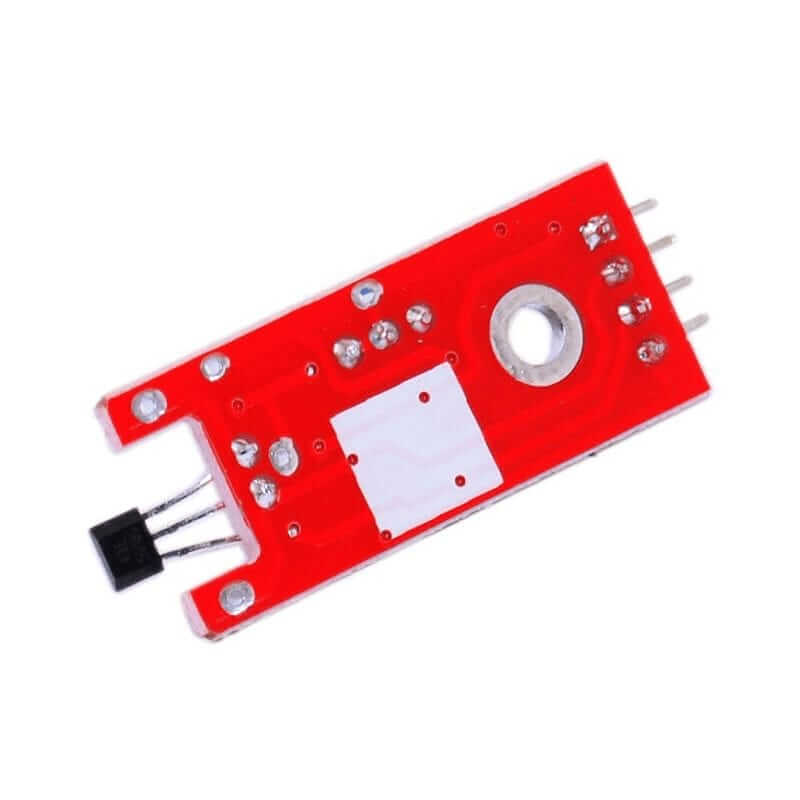

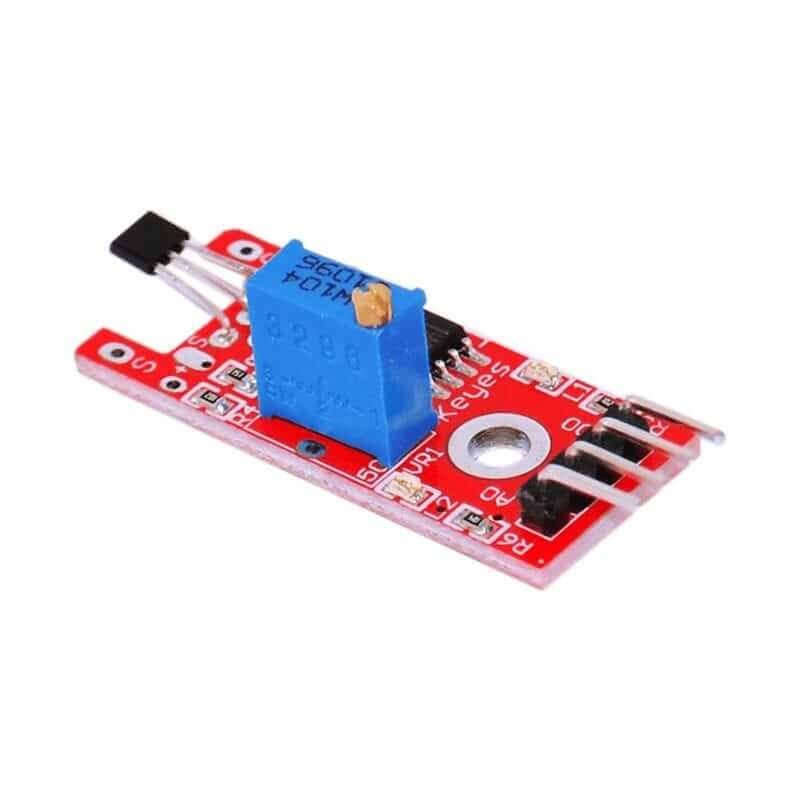

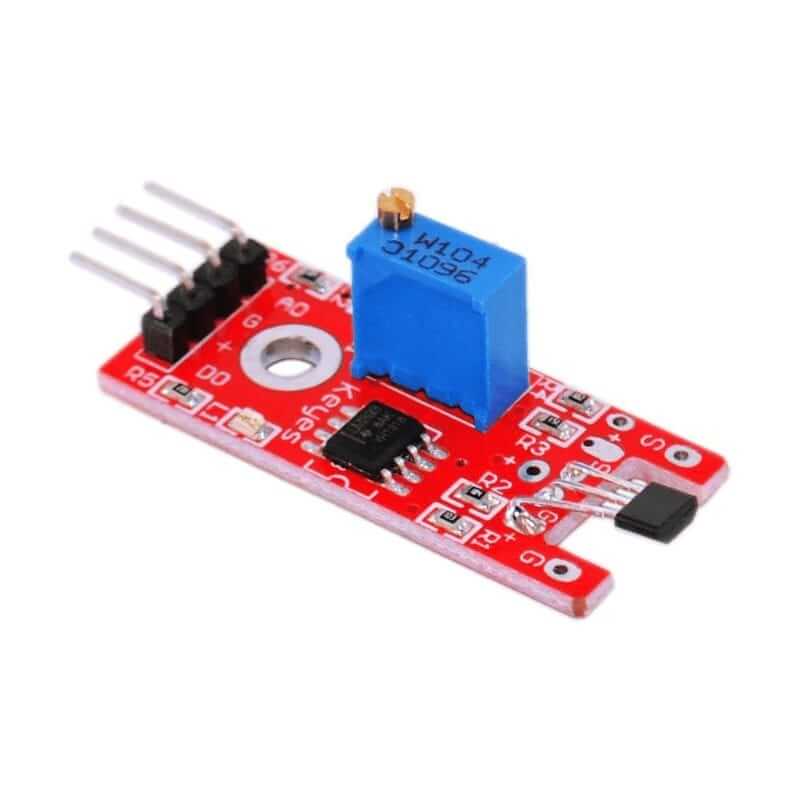

Sensor de Campo Magnético KY-024

$ 28.00

213 disponibles

CANTIDAD	PRECIO
10 piezas	$ 23.53
25 piezas	$ 20.78
35 piezas	$ 18.60

SKU: AR0042 Categorías: KYS, SENSORES Etiquetas: 49e, analógica, digital, efecto hall, KY-024, KY024, LM393, magnetico, MAGNETISMO, Magnetoresistor, sensor, sensor de efecto hall, sensor ky-024

INFORMACIÓN

El módulo KY-024 Sensor de Campo Magnético Lineal se activa cuando detecta un campo magnético proveniente de un imán natural o de algún material ferromagnético, sus principales partes son un potenciómetro para ajustar la sensibilidad y un sensor de Efecto Hall Lineal. Así mismo en su salida los da como resultado señales analógicas y digitales. El sensor de campo magnético se compone de un circuito integrado 49E, comparador voltaje LM393, dos leds, seis resistencias y un header macho de ángulo de 4 pines.

Sus principales usos incluyen la detección de imanes, medición de proximidad magnética, conteo de revoluciones en motores, y sistemas de seguridad para puertas o ventanas. En cuanto a sus aplicaciones, se utiliza comúnmente en proyectos de robótica, domótica, sistemas de automatización, y en general, en cualquier sistema que requiera monitorear la presencia o variación de un campo magnético. El KY-024 es compatible con varias tarjetas de desarrollo ampliamente utilizadas, tales como Arduino (Uno, Mega, Nano, Leonardo), ESP8266, ESP32 y Raspberry Pi, gracias a su sencilla interfaz de conexión y señal de salida fácilmente interpretable por microcontroladores.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de alimentación: 3.3 a 5 V.
Comparador de salida de corriente: 16 mA.
Tipo de Salida: Digital y Analógica.
Temperatura de operación: – 40 °C a 85 °C.
Dimensiones: 40 mm x 26 mm x 32 mm.
Peso: 3 g.

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

INFORMACIÓN ADICIONAL

¿Cómo funciona?

El sensor de campo magnético KY-024 funciona mediante un sensor de efecto Hall lineal, que genera una señal eléctrica proporcional a la intensidad del campo magnético que lo rodea. Cuando un imán u otra fuente de campo magnético se acerca al sensor, este detecta la variación del campo y produce una salida analógica que varía en función de la fuerza magnética detectada. Además, el módulo incluye un comparador LM393 que convierte esta señal analógica en una salida digital, la cual se activa (pasa de bajo a alto o viceversa) cuando el campo magnético supera un umbral previamente ajustado mediante un potenciómetro integrado.

¿Qué es el Efecto Hall?

El efecto Hall es un fenómeno físico descubierto por Edwin Hall en 1879, que ocurre cuando un conductor o semiconductor que transporta corriente eléctrica se encuentra dentro de un campo magnético perpendicular a la dirección de la corriente. Como resultado, se genera una diferencia de voltaje (llamada voltaje Hall) a través del material, en una dirección perpendicular tanto a la corriente como al campo magnético.
