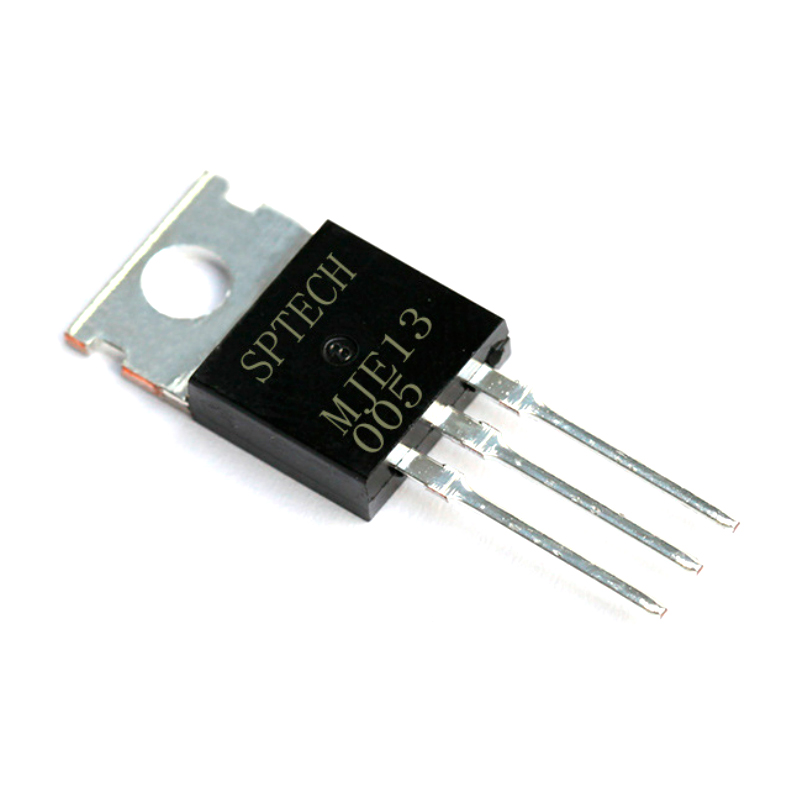

AR4040 - MJE13005 Transistor NPN 400V 4A TO-220

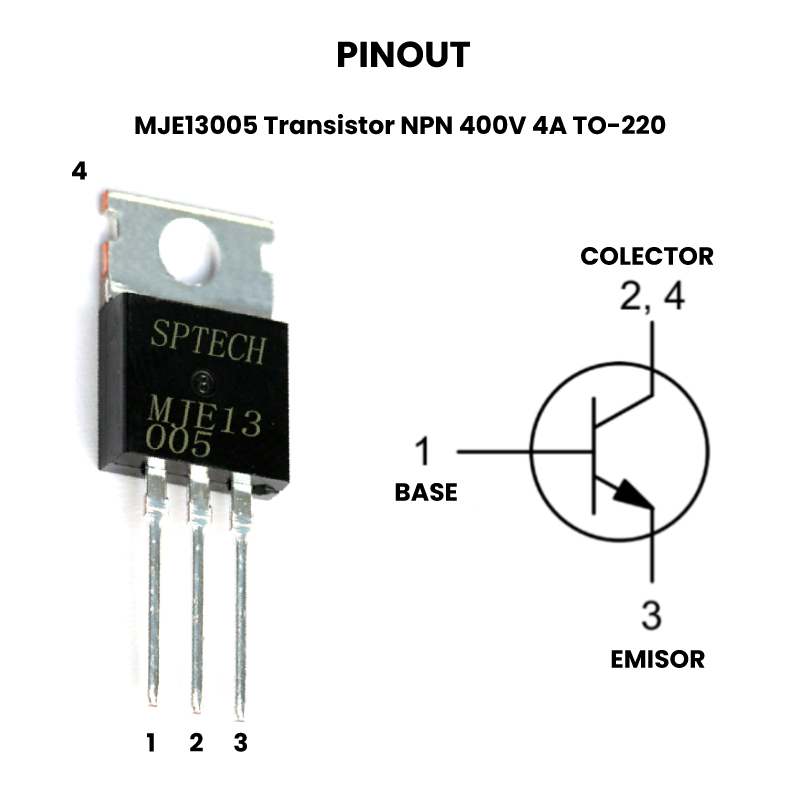

AR4040 - MJE13005 Transistor NPN 400V 4A TO-220 - Pinout

MJE13005 Transistor NPN 400V 4A TO-220

Name: MJE13005 Transistor NPN 400V 4A TO-220
SKU: AR4040
Availability: InStock

El precio original era: $ 19.00.El precio actual es: $ 17.00.

85 disponibles

SKU: AR4040 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 115V, 220V, 400V, 4A, alta potencia, amplificador, audio, conmutacion, conmutadas, CONTROL DE MOTOR, fuentes de alimentación, MJE13003, NPN, reguladores, SPTECH, to-220, Transistor npn

INFORMACIÓN

El MJE13005 es un transistor NPN de potencia diseñado para aplicaciones de conmutación y amplificación de alta potencia soporta un voltaje de colector-emisor 400V y una corriente continua de 4A. La encapsulación TO-220 facilita su montaje en circuitos y disipación de calor.

El MJE13005 se utiliza en una variedad de aplicaciones, como fuentes de alimentación conmutadas, son particularmente adecuados para aplicaciones de alto voltaje de 115V y 220V como reguladores de conmutación, inversores, controles de motor, controladores de solenoides / relé y circuitos de deflexión, amplificadores de audio de alta potencia, entre otros. Su capacidad para manejar altas corrientes y voltajes lo hace útil en aplicaciones donde se requiere potencia considerable. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJE13005
Encapsulado: TO-220
Tipo: NPN
Voltaje:
- VCEO: 400V
- VCBO: 9V
Corriente:
- IC: 4A
- IB: 2A
- Colector Pico: 8A
Disipación total del dispositivo (Pc): 75W
Frecuencia de Transición : 4 MHz
Ganancia de corriente continua (hfe): 10 – 60
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

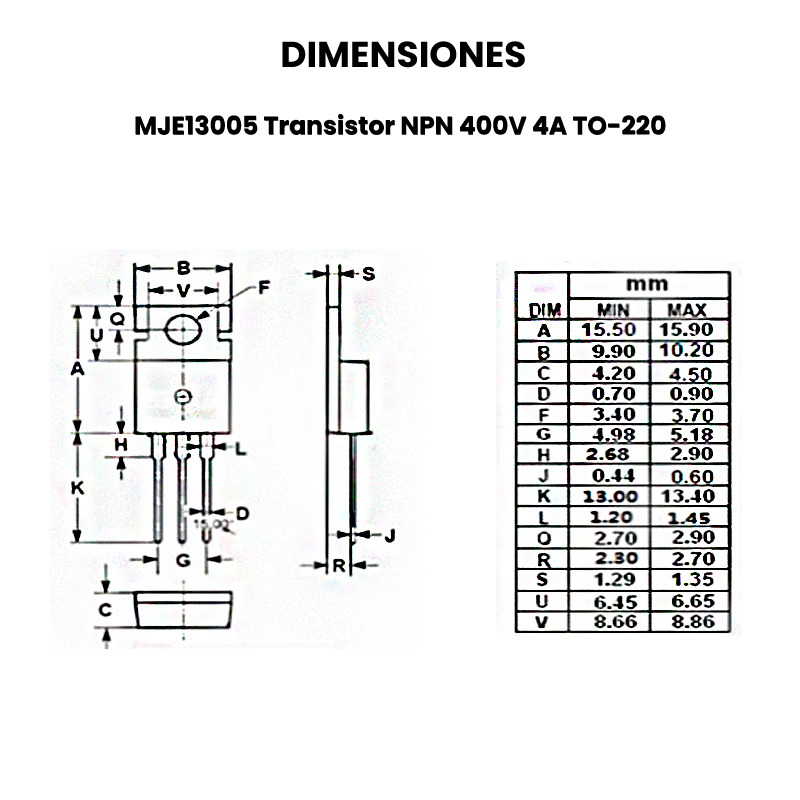

Dimensiones: 28.9 mm x 10.2 mm x 4.5 mm
Peso: 1.92g

SUSTITUTO

Similares: MJE13003

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El MJE13005 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
