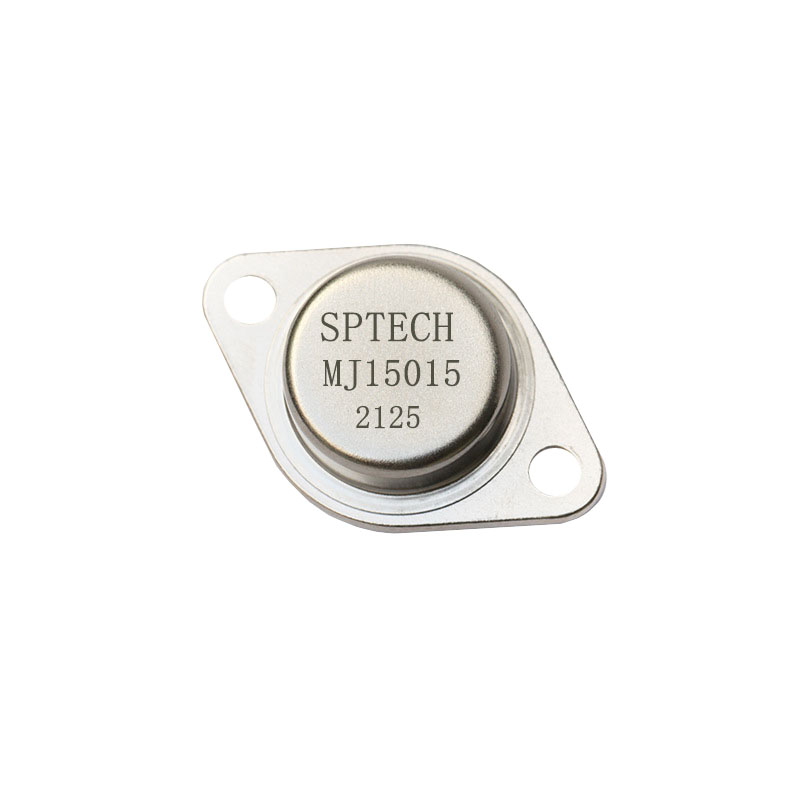

MJ15015 Transistor NPN 120V 15A TO-3

Name: MJ15015 Transistor NPN 120V 15A TO-3
SKU: AR3921
Availability: InStock

El precio original era: $ 21.00.El precio actual es: $ 19.00.

94 disponibles

SKU: AR3921 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 120V, 15A, audio, Conmutador, MJ15015, MJ15022, motor, NPN, NTE388, potencia, SPTECH, TO-3, Transistor npn

INFORMACIÓN

El MJ15015 Transistor NPN es un transistor de potencia diseñado para tolerar altas corrientes y disipar mucha potencia; maneja un voltaje colector y emisor con la base abierta de 120 V y corrientes en modo continuo IC de 15A . Este transistor tiene como complemento al MJ15016, el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida push-pull.

El MJ15015 Transistor NPN es ideal para audio de alta potencia , motores a pasos y otras aplicaciones lineales, adicional puede usarse para conmutador de potencia, convertidores DC-DC o inversores por mencionar algunas. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJ15015

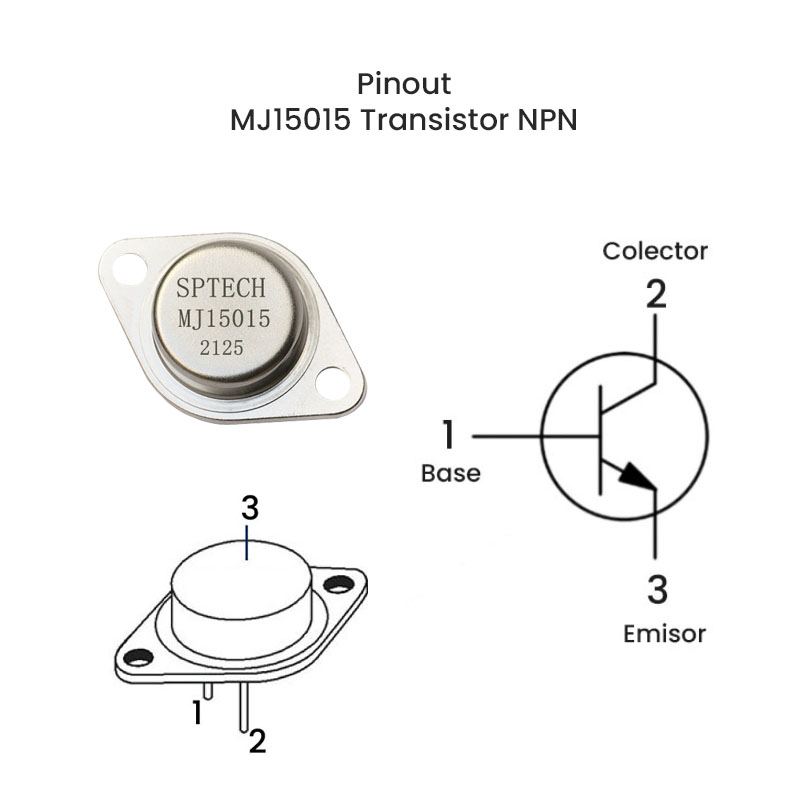

Encapsulado: TO-3
Tipo: NPN
Voltaje:
- VCEO: 120V
- VCBO: 200V
- VEBO : 7V
Corriente:
- IC: 15 A
- IB: 7 A
Disipación total del dispositivo (Pc): 180W
Frecuencia de Transición : 0.8 MHz
Ganancia de corriente continua (hfe): 10-70
Montaje: THT
Pines: 2
Temperatura de trabajo: -65°C a 200°C

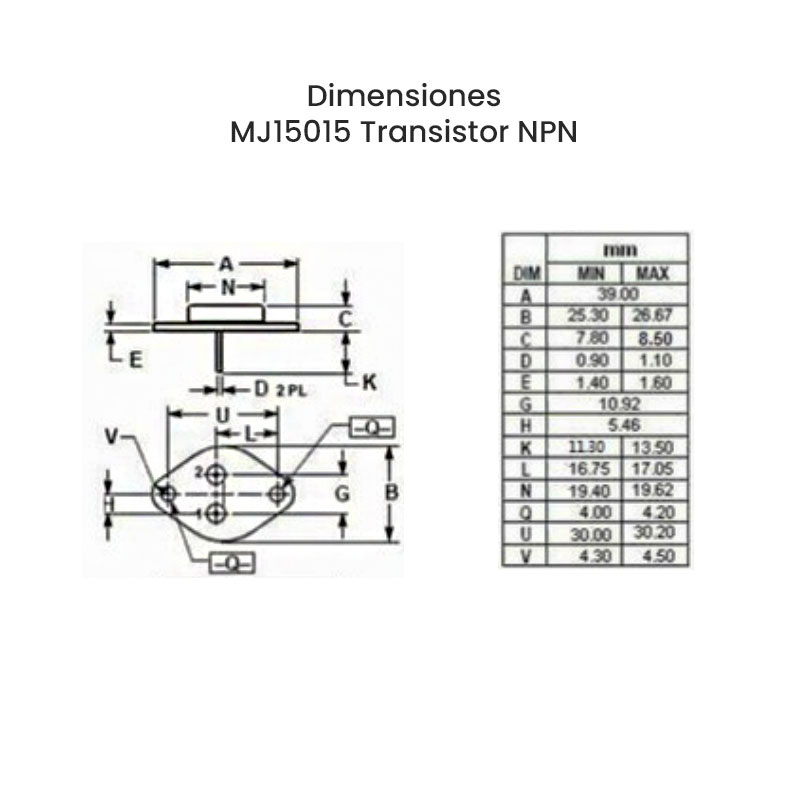

Dimensiones: 10 mm x 46.20 mm
Peso: 10 g

SUSTITUTO

Similares: NTE388, MJ15022

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

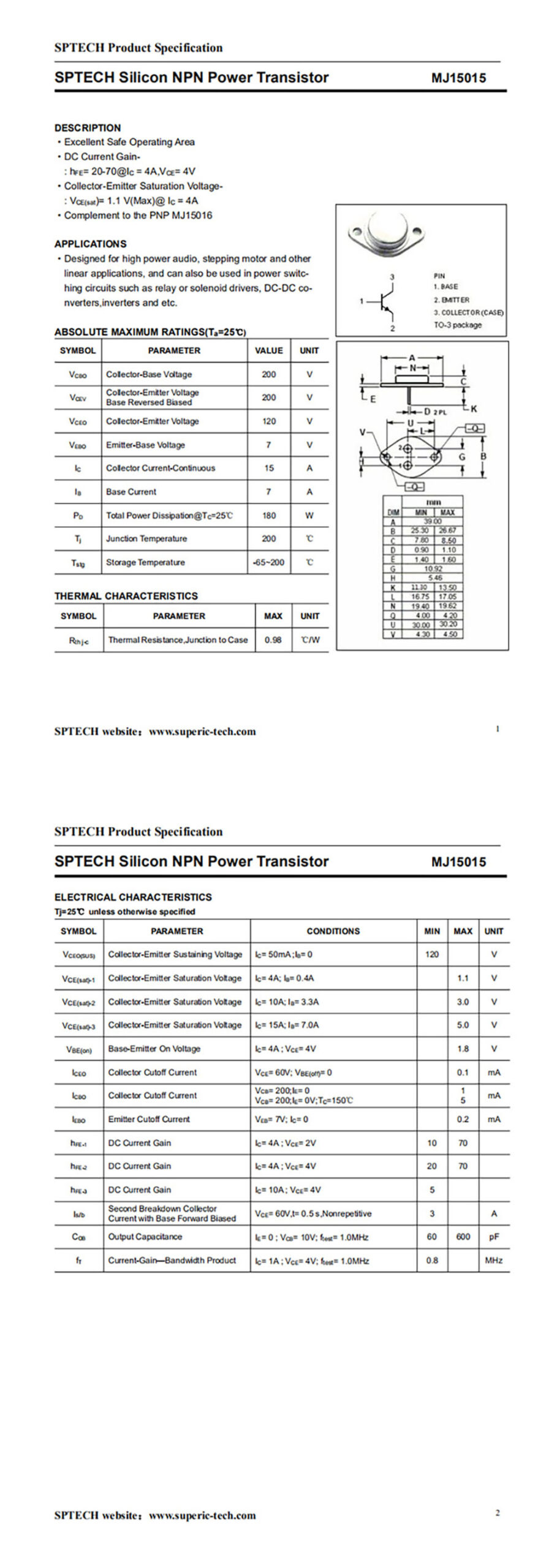

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El MJ15015 típicamente se instala en un Buje de Aislamiento de calor y/o disipador debido la potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
