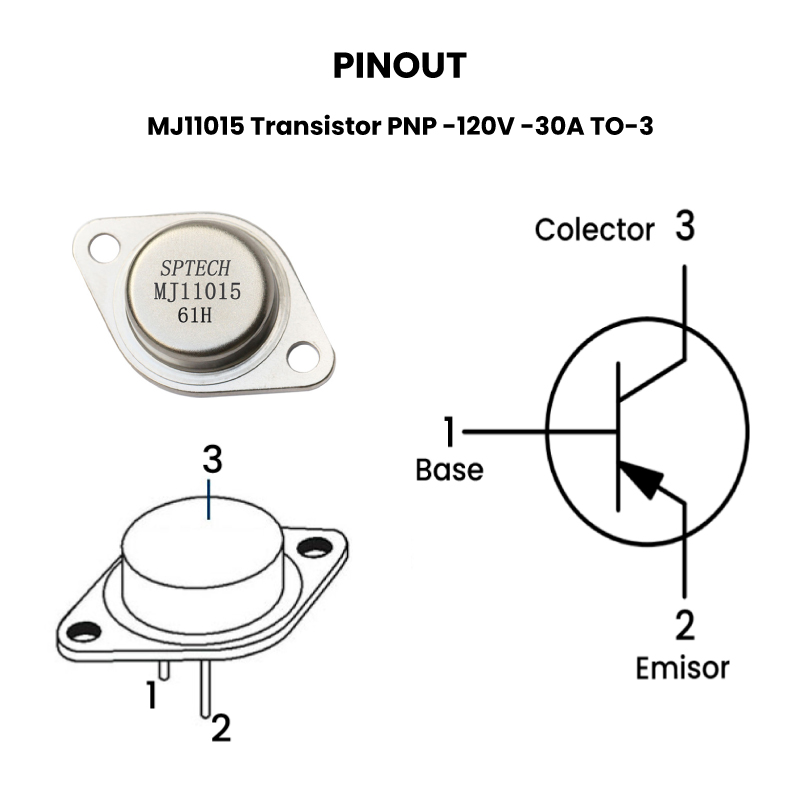

MJ11015 Transistor PNP -120V -30A TO-3 - Pinout

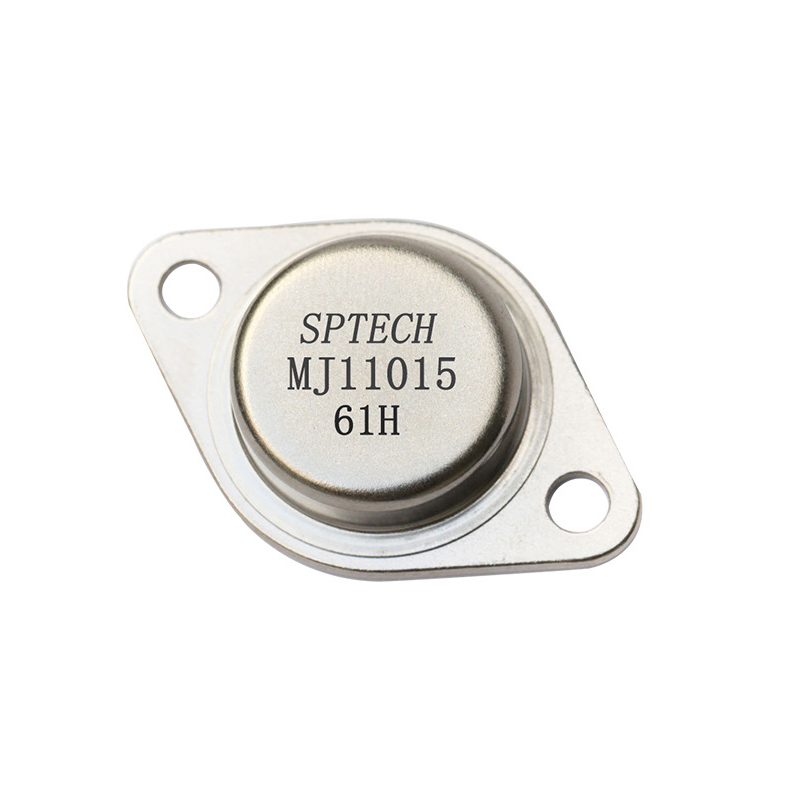

MJ11015 Transistor PNP -120V -30A TO-3

Name: MJ11015 Transistor PNP -120V -30A TO-3
SKU: AR4000
Availability: InStock

El precio original era: $ 62.00.El precio actual es: $ 43.00.

42 disponibles

SKU: AR4000 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -120V, -30A, 200W, alimentación, alta, amplificador, audio, conmutacion, conmutadas, Conmutador, control, Darlington, Fuentes, inversores, MJ11015, MJ11016, motor, NTE2350, potencia, reguladores, Semiconductor, SPECH, TO-3, transistor

INFORMACIÓN

El MJ11015 Transistor PNP cuenta con un voltaje colector-emisor mínimo de -120V a una corriente máxima de colector -30A. Su capacidad para manejar altas corrientes y voltajes lo hace útil en aplicaciones donde se requiere una potencia significativa. El MJ11015 tiene como complemento al MJ11016, el cual es un transistor NPN que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida push-pull, entre otras aplicaciones.

El MJ11015 Transistor PNP se utiliza principalmente en aplicaciones de potencia donde se requiere manejar altas corrientes y voltajes, como en amplificadores de potencia de audio, fuentes de alimentación conmutadas, inversores de potencia, etc. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJ11015
Encapsulado: TO-3
Tipo: PNP
Voltaje:
- VCEO: -120V
- VCBO: -120V
- VEBO : -5V
Corriente:
- IC: -30A
- IB: -1A
Disipación total del dispositivo (Pc): 200W
Ganancia de corriente continua (hfe): 200-1000
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

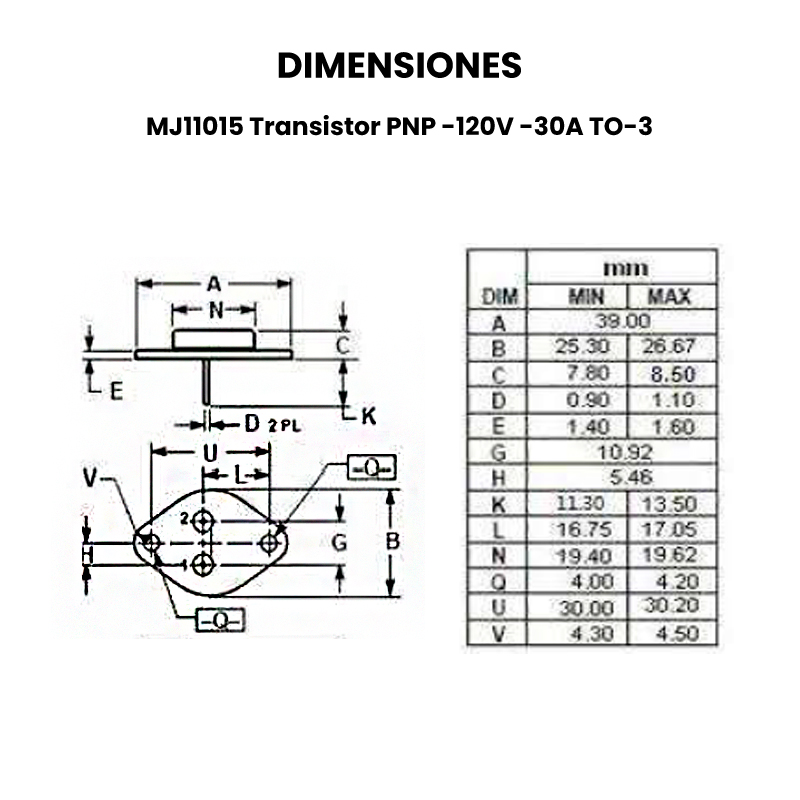

Dimensiones: 39 mm x 25.4 mm x 19.65 mm
Peso: 11.18g

SUSTITUTO

Similares: NTE2350

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El MJ11015 típicamente se instala en un buje de aislamiento para proporcionar aislamiento térmico y eléctrico entre el tornillo y la base del transistor.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor MJ11015 un 20 % por debajo de sus clasificaciones máximas absolutas.
