INFORMACIÓN

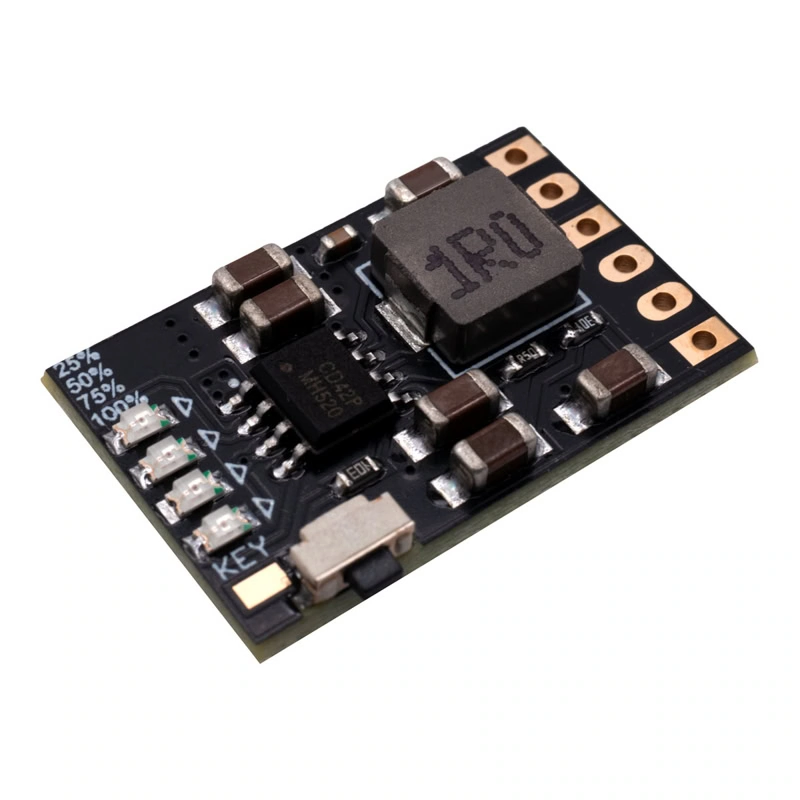

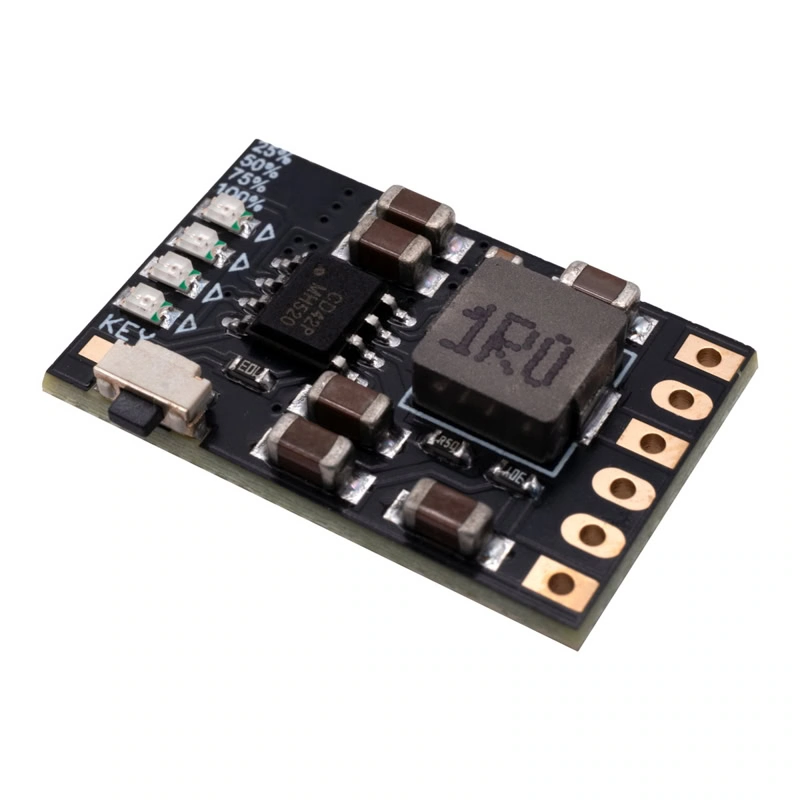

El MH-CD42 es un módulo compacto 2-en-1 diseñado para cargar baterías de litio 18650 y, al mismo tiempo, convertir su voltaje a 5V mediante un elevador tipo Boost. Incorpora indicadores LED de nivel de batería (25%, 50%, 75% y 100%) y un botón KEY para activar o verificar la salida, lo que hace más fácil monitorear el estado de carga en aplicaciones portátiles.
Este módulo acepta entrada VIN, carga la batería a 2.1A y entrega un salida regulada de 5V, ideal para alimentar proyectos electrónicos como power banks DIY, módulos WiFi/ESP32, tiras LED, sensores y dispositivos USB. Su diseño compacto y eficiente lo convierte en una excelente opción para sistemas móviles donde se necesite recargar y utilizar una sola celda de litio.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Cargador de Batería
- Modelo: MH-CD42
- Voltaje de entrada (VIN): DC 4.5V–5.5V (recomendado: 5V)
- Corriente:
- Carga: 0–2.1A
- Estática de carga: 100 μA
- Temperatura de operación: –20°C a +85°C

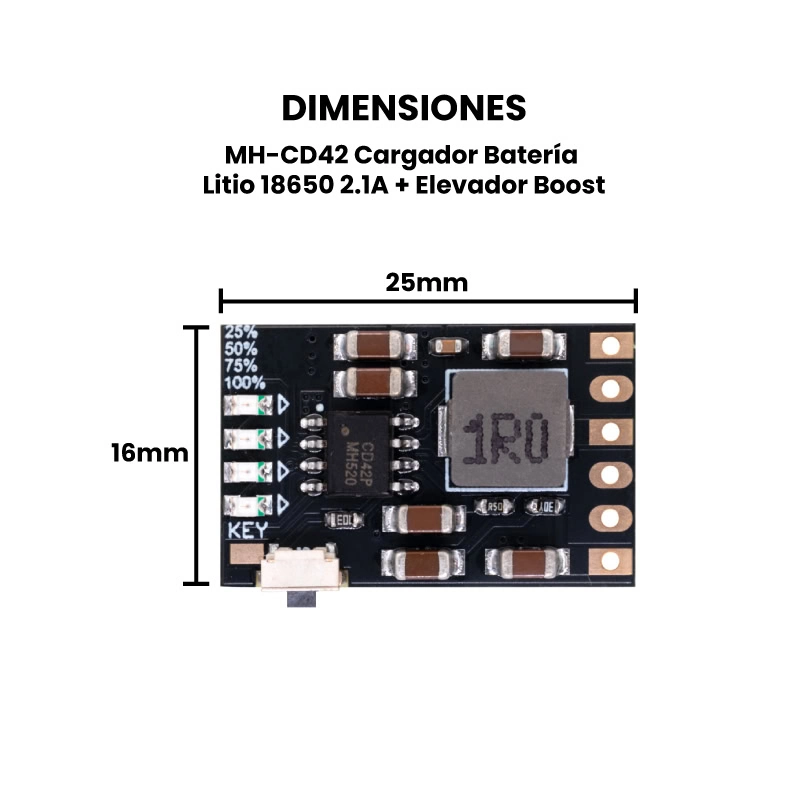

- Dimensiones:
- Placa: 25 mm × 16 mm × 3.5 mm
- Separación entre pads: 2.54 mm
- Agujeros de montaje: Ø 0.9 mm
- Peso: 3.32 g
Parámetros de Descarga (Boost)
- Corriente de descarga: 0–3.5A
- Corriente estática en modo descarga: 50 μA
- Eficiencia de descarga: hasta 96%
- Voltaje de salida Boost: 5V estable
- Corriente de salida: 0–2.1A
Indicadores y Funciones
- Indicador de batería en 4 niveles: 25% / 50% / 75% / 100%
- Botón KEY para:
- Activar/desactivar salida
- Encender salida con toque corto
- Apagar salida con doble toque
- Autoencendido por carga: si la carga conectada es > 50 mA
- Autoapagado a los 30 s si la carga es < 50 mA
- Permite cargar y descargar al mismo tiempo
- (Nota: el voltaje de salida puede bajar ligeramente, mínimo 4.7V)
Protecciones Integradas
(Módulo con sistema de protección independiente, apto para baterías sin protección)
- OCP – Protección contra sobrecorriente
- OVP – Protección contra sobrevoltaje
- SCP – Protección contra cortocircuito
- OTP – Protección contra sobretemperatura
- Protección de batería en carga/descarga
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL

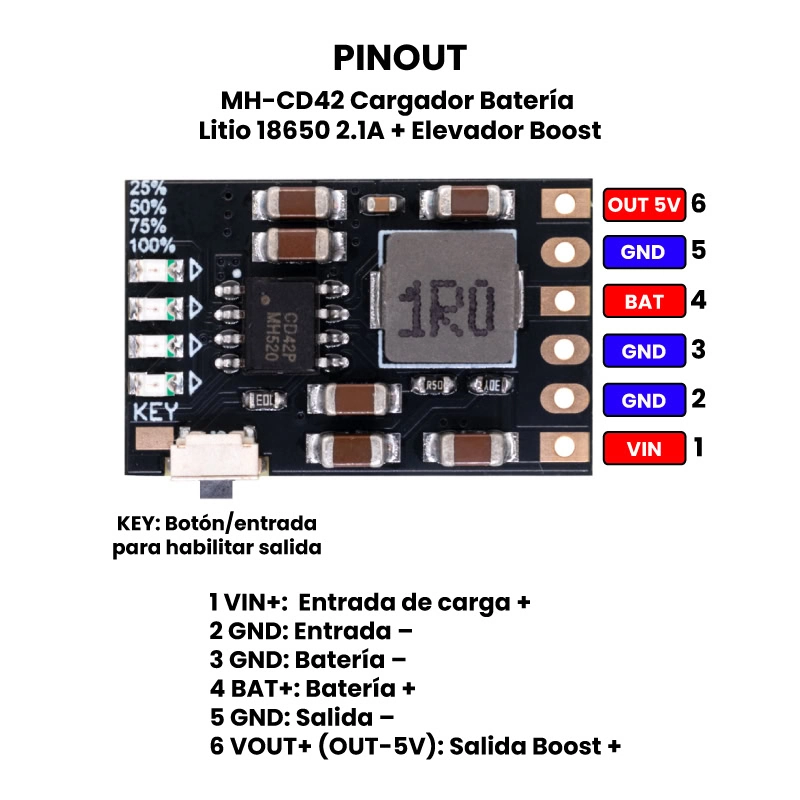

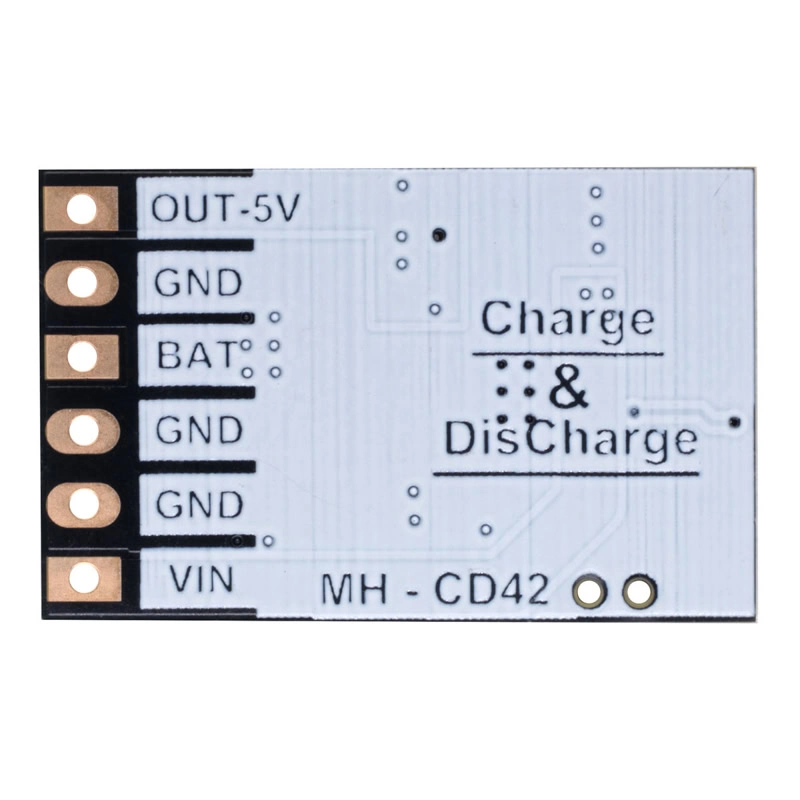

Definición de Pines
- VIN+ → Entrada de carga +
- GND → Entrada –
- GND → Batería –
- BAT+ → Batería +
- GND → Salida –
- VOUT+ (OUT-5V) → Salida Boost +
- KEY → Botón/entrada táctil para habilitar salida
Aplicaciones
- Power banks DIY para recargar teléfonos, microcontroladores o dispositivos USB.
- Proyectos portátiles que requieran alimentación de 5V a partir de una batería 18650.
- Módulos ESP8266 / ESP32, Arduino, sensores y electrónica alimentada por USB.
- Sistemas IoT y nodos inalámbricos donde se necesite carga y descarga en un solo módulo.
- Prototipos y dispositivos móviles que necesiten una salida estable de 5V.
- Linternas, gadgets caseros y pequeños equipos de mano con batería recargable.
- Robots pequeños y vehículos DIY con electrónica de bajo consumo.
- Proyectos educativos para aprender sobre cargadores y elevadores Boost.
- Dispositivos para pruebas de campo o mediciones portátiles.
- Respaldos de energía miniatura (mini UPS) para routers, cámaras o sensores mini USB.
- Equipos de consumo DIY, como ventiladores portátiles, cargadores solares o lámparas USB.
Recomendaciones de uso
- Usa siempre una fuente de alimentación de 5V estable para cargar la batería (USB, eliminador o módulo Step-Down).
- Asegúrate de conectar la batería correctamente en BAT+ y GND, respetando la polaridad.
- Utiliza solo baterías de litio 3.7V (18650, 14500, pouch, etc.), preferentemente en buen estado.
- Evita usar baterías dañadas, hinchadas o con celdas inestables.
- No excedas la corriente de salida recomendada (máx. 2.1A) para evitar sobrecalentamiento.
- Si la carga conectada consume menos de 50 mA, la salida puede apagarse automáticamente después de 30 segundos.
- Para activar la salida Boost, presiona una vez el botón KEY; para apagarla, tócalo dos veces.
- El módulo puede cargar y descargar al mismo tiempo, pero considera que el voltaje mínimo durante dicha condición es aproximadamente 4.7V.
- Evita cortocircuitos en los terminales de salida y batería.
- Coloca el módulo en una zona ventilada si planeas usar corrientes elevadas.
- Para mayor seguridad, fija la batería y el módulo en una caja o soporte adecuado.
- No utilices este módulo en dispositivos de alta potencia o motores que demanden picos superiores a la capacidad del Boost.
- Si instalas el módulo en un power bank DIY, agrega un interruptor externo para mayor comodidad.
- Realiza conexiones y soldaduras con el módulo desconectado de la batería y la fuente.
