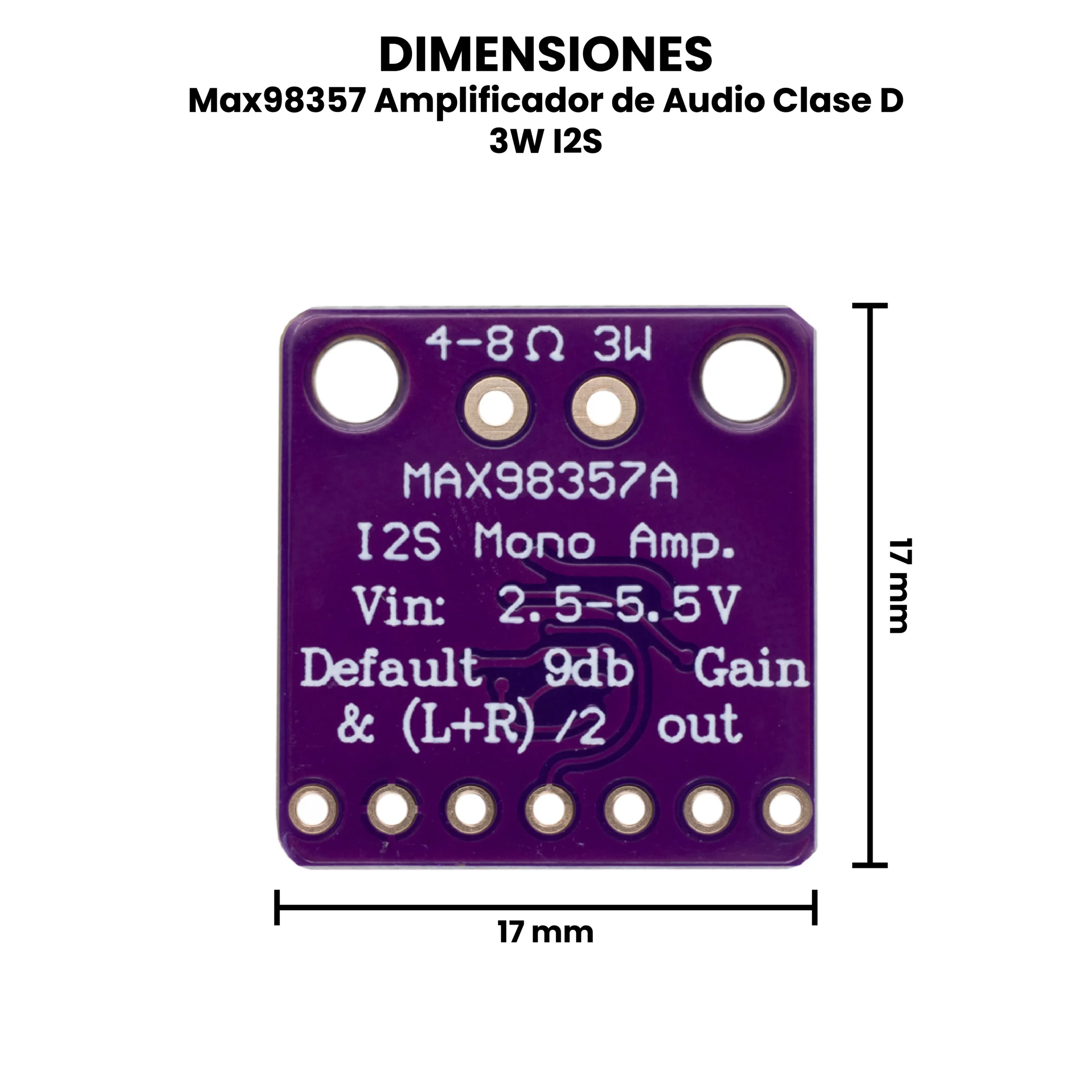

Max98357 Amplificador de Audio Mono I2S Clase D 3W

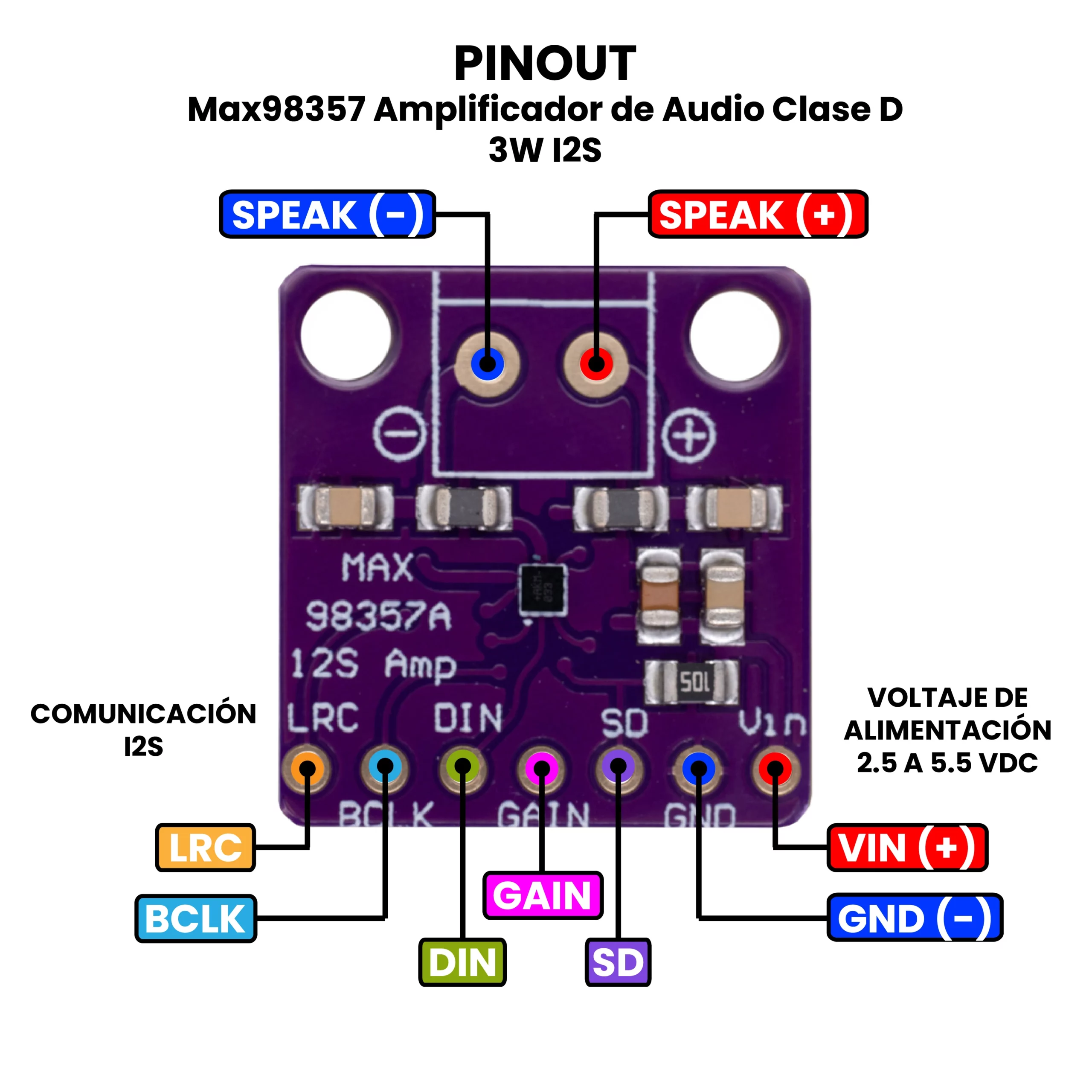

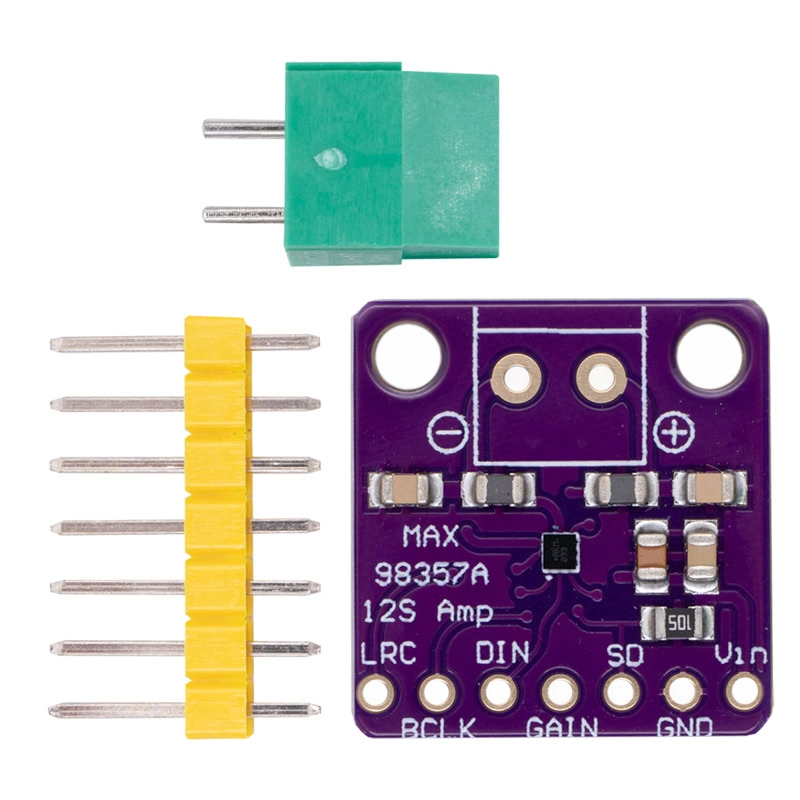

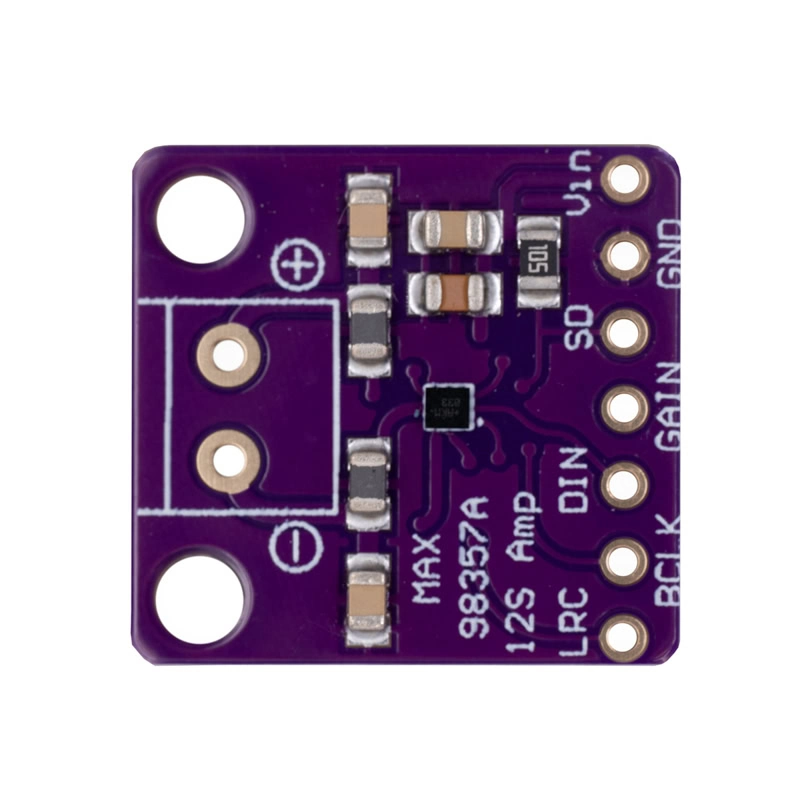

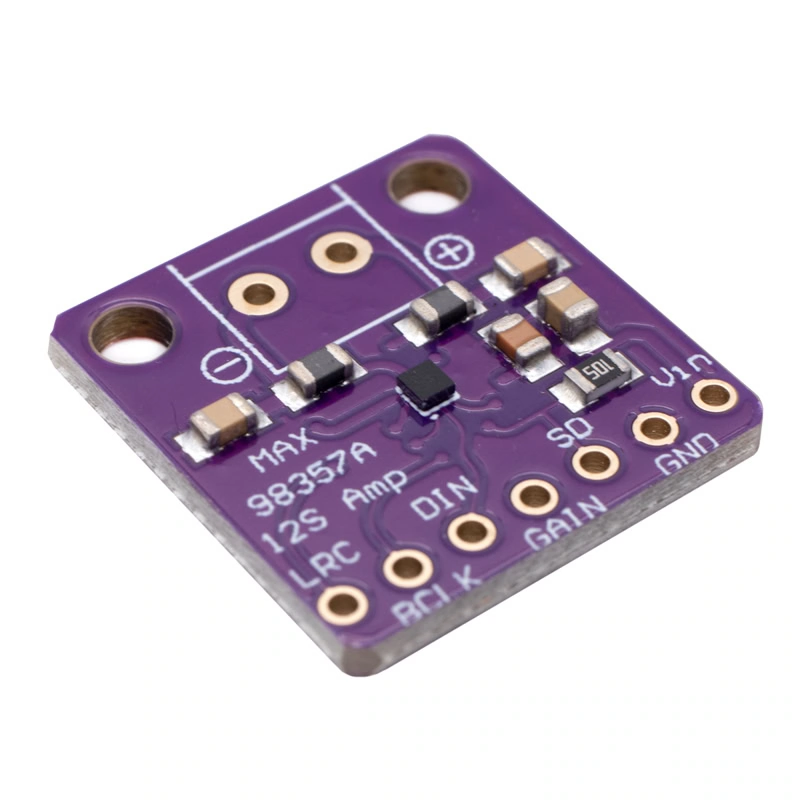

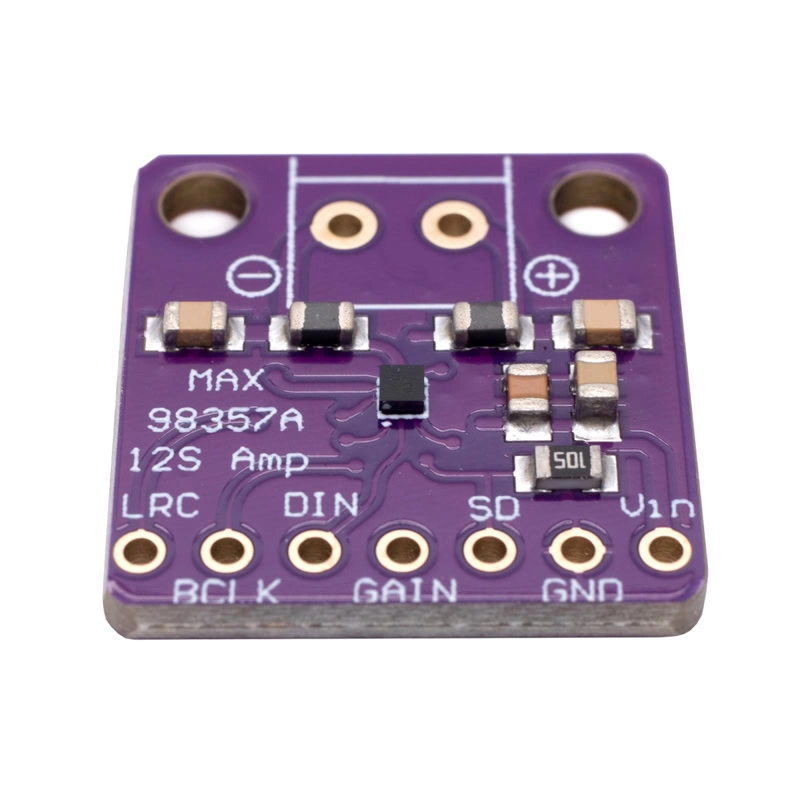

• VIN: Alimentación de 2.5 a 5.5 VDC.
• GND: Tierra.
• LRC (reloj izquierdo/derecho): Este es el pin que le indica al amplificador cuándo los datos son para el canal izquierdo y cuándo son para el canal derecho.
• BCLK (Bit Clock): Este es el pin que le indica al amplificador cuándo leer datos en el pin de datos.
• DIN (Entrada de datos): Este es el pin por donde entran los datos reales, tanto los datos izquierdos como los derechos se envían en este pin, el pin LRC indica cuándo se transmiten los datos izquierdo o derecho.

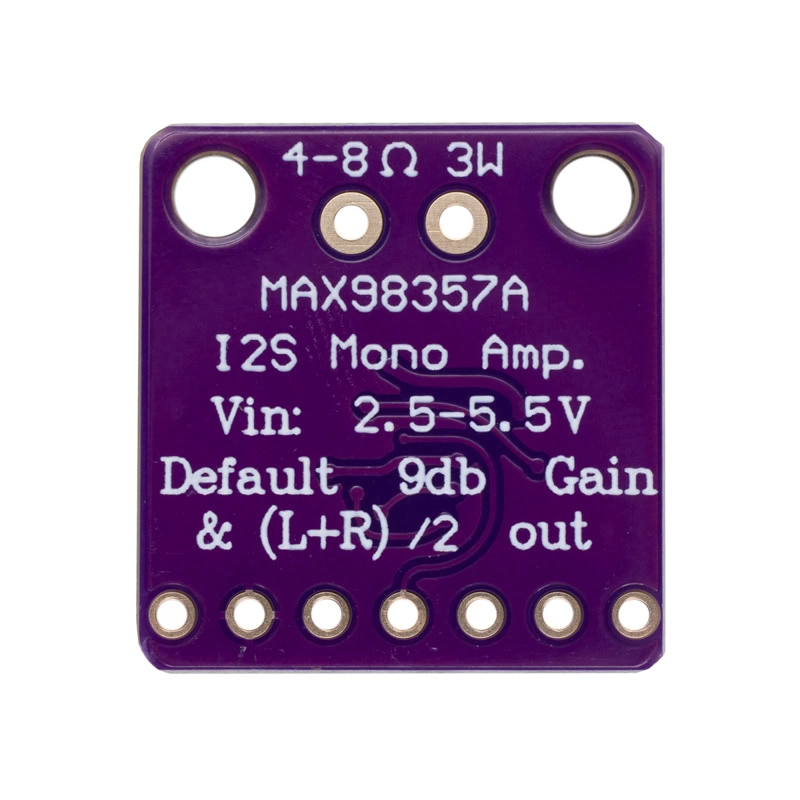

• GAIN (Ganancia): Es, en realidad, el ajuste de ganancia. Puede tener una ganancia de 3 dB, 6 dB, 9 dB, 12 dB o 15 dB.
  • 15dB, si se conecta una resistencia de 100K entre GAIN y GND.
  • 12dB, si  GAIN  está conectado directamente a  GND.
  • 9dB, ​​si GAIN no está conectado a nada (este es el valor predeterminado).
  • 6dB, si GAIN está conectado directamente a VIN.
  • 3dB,  si se conecta una resistencia de 100K entre GAIN y VIN.

De esta forma, la ganancia predeterminada es de 9 dB, pero puedes cambiarla fácilmente modificando la conexión al pin GAIN. Ten en cuenta que podría ser necesario reiniciar el equipo para ajustar la ganancia.

Modo SD.

Este pin se usa para el modo de apagado, pero también para configurar el canal de salida. Es un poco confuso, pero básicamente:

• Si SD está conectado a tierra directamente (el voltaje es inferior a 0.16 V), el amplificador se apaga.
• Si el voltaje en SD está entre 0.16 V y 0.77 V, entonces la salida es (Izquierda + Derecha)/2, que es el promedio estéreo.
• Si el voltaje en SD está entre 0.77 V y 1.4 V, entonces la salida es solo el canal derecho.
• Si el voltaje en SD es mayor a 1.4 V, entonces la salida es el canal izquierdo.

Esto se ve agravado por una resistencia pulldown interna de 100K en SD, por lo que debes usar una resistencia pullup en SD para equilibrar la resistencia pulldown interna de 100K. Para el módulo hay una resistencia de 1M entre SD y VIN. Esta, al alimentarse con 5 V, proporciona la salida estéreo promedio. Si solo deseas el canal izquierdo o derecho, o si la alimentación no es de 5 V, puede que tengas que experimentar con diferentes resistencias para obtener el voltaje deseado en SD.

¿Cómo probar el Max98357 Amplificador de Audio Mono I2S Clase D 3W?

Aquí tienes una guía paso a paso para probar el MAX98357 con una ESP32 DevKitC V4.

Materiales Necesarios.

• Módulo MAX98357 I2S Clase D.
• ESP32 DevKitC V4 (ESP32 WROOM 32D o similar).
• Altavoz 4 Ω u 8 Ω (3–5 W recomendado).
• Cables Dupont.
• Protoboard (opcional).
• PC con Arduino IDE.

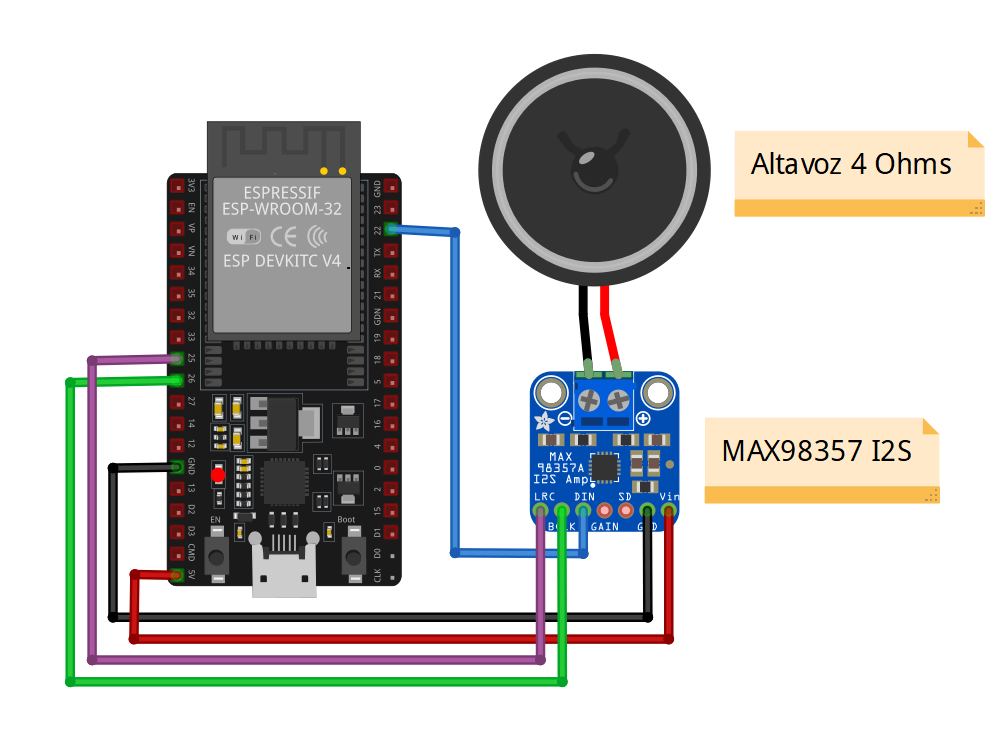

Diagrama de Conexión.

Conecta el altavoz directamente a los terminales + y − del módulo (no a GND).

Código de Programación.

#include "driver/i2s.h"
#include <math.h>

#define I2S_DOUT 22
#define I2S_BCLK 26
#define I2S_LRC 25

#define SAMPLE_RATE 44100
#define AMPLITUDE 16000   // Volumen (cambia este valor)

i2s_config_t i2s_config;
i2s_pin_config_t pin_config;

void playNote(float freq, int duration_ms) {
  int samplesCount = (SAMPLE_RATE * duration_ms) / 1000;
  int16_t sample;
  size_t bytes_written;

  for (int i = 0; i < samplesCount; i++) {
    sample = AMPLITUDE * sin(2 * PI * freq * i / SAMPLE_RATE);
    i2s_write(I2S_NUM_0, &sample, sizeof(sample), &bytes_written, portMAX_DELAY);
  }
}

void setup() {
  i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
    .communication_format = I2S_COMM_FORMAT_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 8,
    .dma_buf_len = 64,
    .use_apll = false
  };

  pin_config = {
    .bck_io_num = I2S_BCLK,
    .ws_io_num = I2S_LRC,
    .data_out_num = I2S_DOUT,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_NUM_0, &pin_config);
}

void loop() {
  // Melodía simple
  playNote(262, 300);  // Do
  playNote(294, 300);  // Re
  playNote(330, 300);  // Mi
  playNote(349, 300);  // Fa
  playNote(392, 300);  // Sol
  playNote(440, 300);  // La
  playNote(494, 300);  // Si
  playNote(523, 600);  // Do
  delay(1000);
}
