LRS-50-12 Fuente Conmutada 12V 4.6A MEAN WELL

INFORMACIÓN

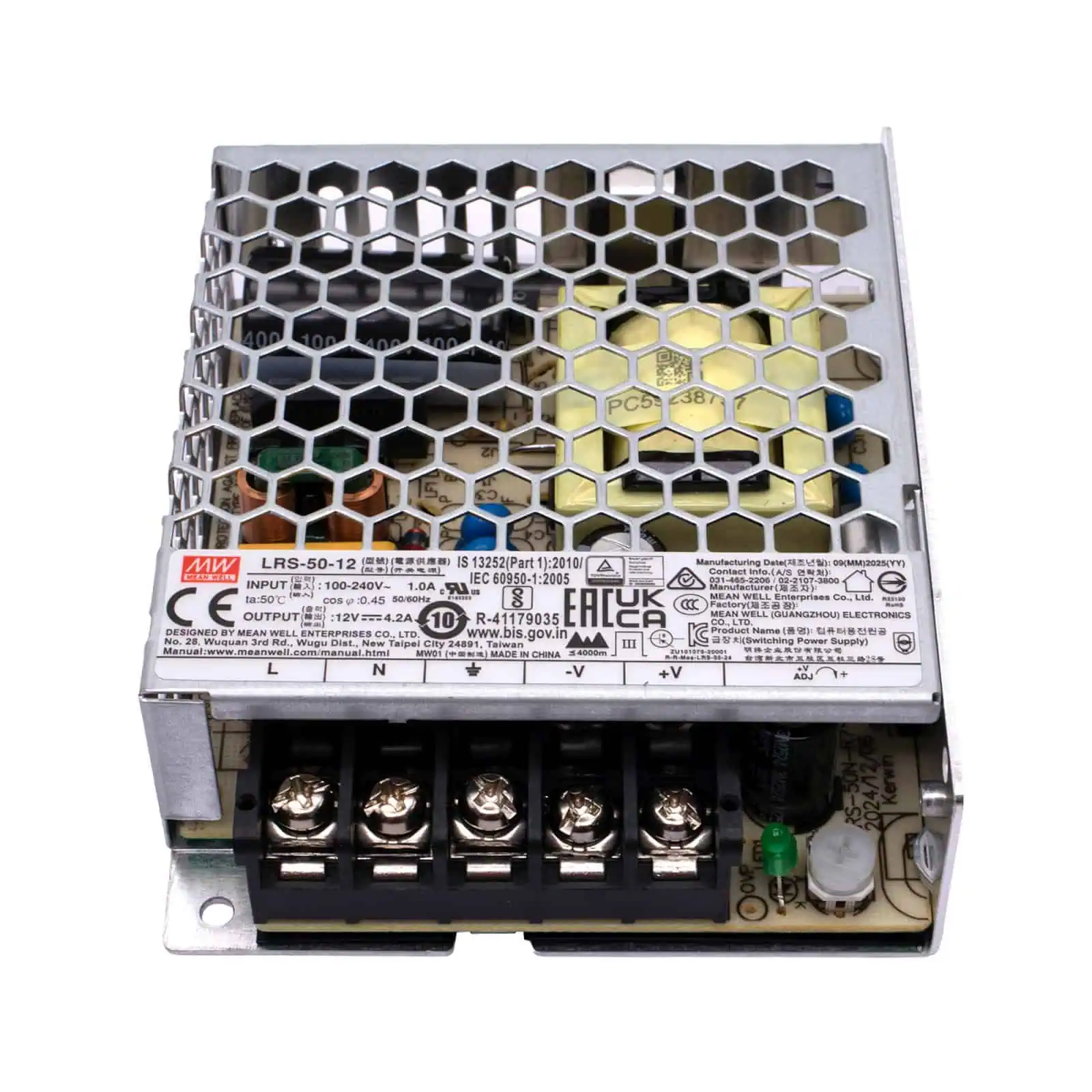

La LRS-50-12 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 12 V DC con una corriente de hasta 4.6 A, diseñada en un formato compacto y de perfil bajo de 30 mm, ideal para integrarse en equipos electrónicos y gabinetes con espacio limitado. Trabaja con entrada universal de 100 a 240 V AC y su carcasa metálica tipo malla permite la disipación de calor por convección natural, por lo que puede operar sin ventilador en un amplio rango de temperatura ambiente.

Se utiliza como fuente de alimentación en sistemas de automatización, equipos eléctricos y mecánicos, instrumentación electrónica y aplicaciones industriales, donde se requiere una salida estable de 12 V en un tamaño reducido. Incluye protecciones contra cortocircuito, sobrecarga y sobretensión, indicador LED de encendido y bajo consumo sin carga, lo que facilita su integración en aplicaciones de uso continuo y en equipos que demandan eficiencia energética.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-50-12
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 12 V DC
• Rango de ajuste de voltaje: 10.2 – 13.8 V DC
• Corriente salida: 4.6A
• Frecuencia: 50/60Hz
• Potencia: 50 W
• Eficiencia: 86%
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Enfriamiento: Convección natural (sin ventilador)
• Dimensiones: 99 mm x 82 mm x 30 mm
• Peso: 210 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

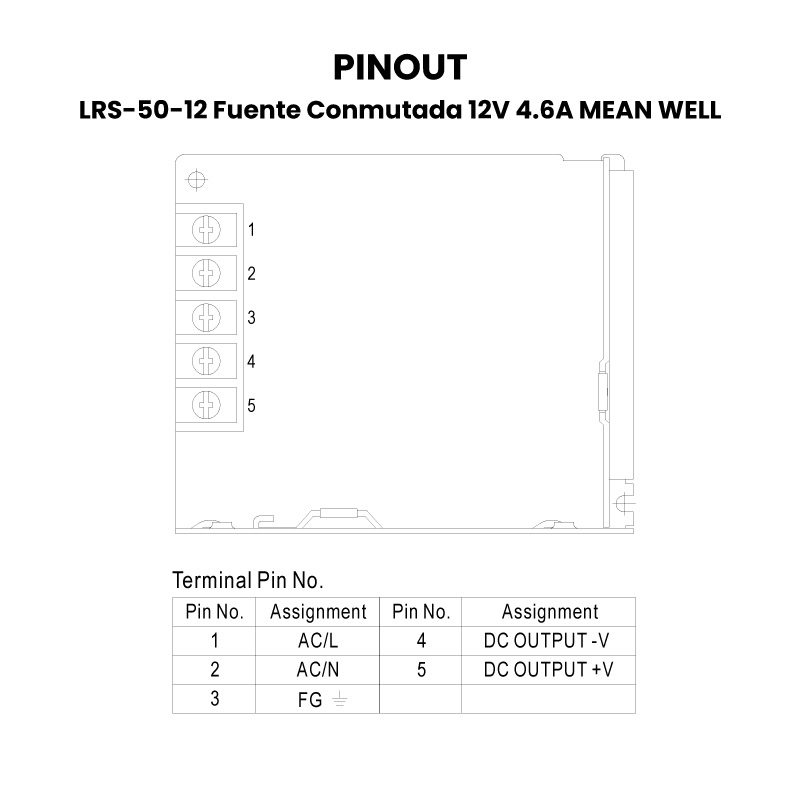

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de sistemas de automatización y control industrial
• Cámaras de videovigilancia (CCTV) y sistemas de seguridad
• Tiras y luminarias LED de 12 V
• Relés, actuadores y solenoides de 12 V
• Proyectos con Arduino, ESP32 y microcontroladores mediante módulos DC-DC
• Instrumentación electrónica y equipos de medición
• Integración en tableros eléctricos y gabinetes de control
• Equipos electromecánicos y sistemas de control
• Pantallas y módulos electrónicos de 12 V
• Bancos de prueba y laboratorio electrónico
• Equipos para el hogar que requieren una fuente interna de 12 V
• Desarrollo de prototipos electrónicos y proyectos maker

Recomendaciones de uso

• Verificar que el voltaje de entrada (100 – 240 VAC) corresponda a la red eléctrica antes de energizar.
• Conectar correctamente L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la corriente nominal de 4.6 A en la salida de 12 V.
• Instalar en un lugar con buena ventilación, evitando cubrir la carcasa metálica para facilitar la disipación de calor.
• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cableado del calibre adecuado según la corriente y la distancia para prevenir caídas de tensión.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
• Respetar las distancias de ventilación dentro del gabinete para mantener la temperatura dentro del rango de operación.
