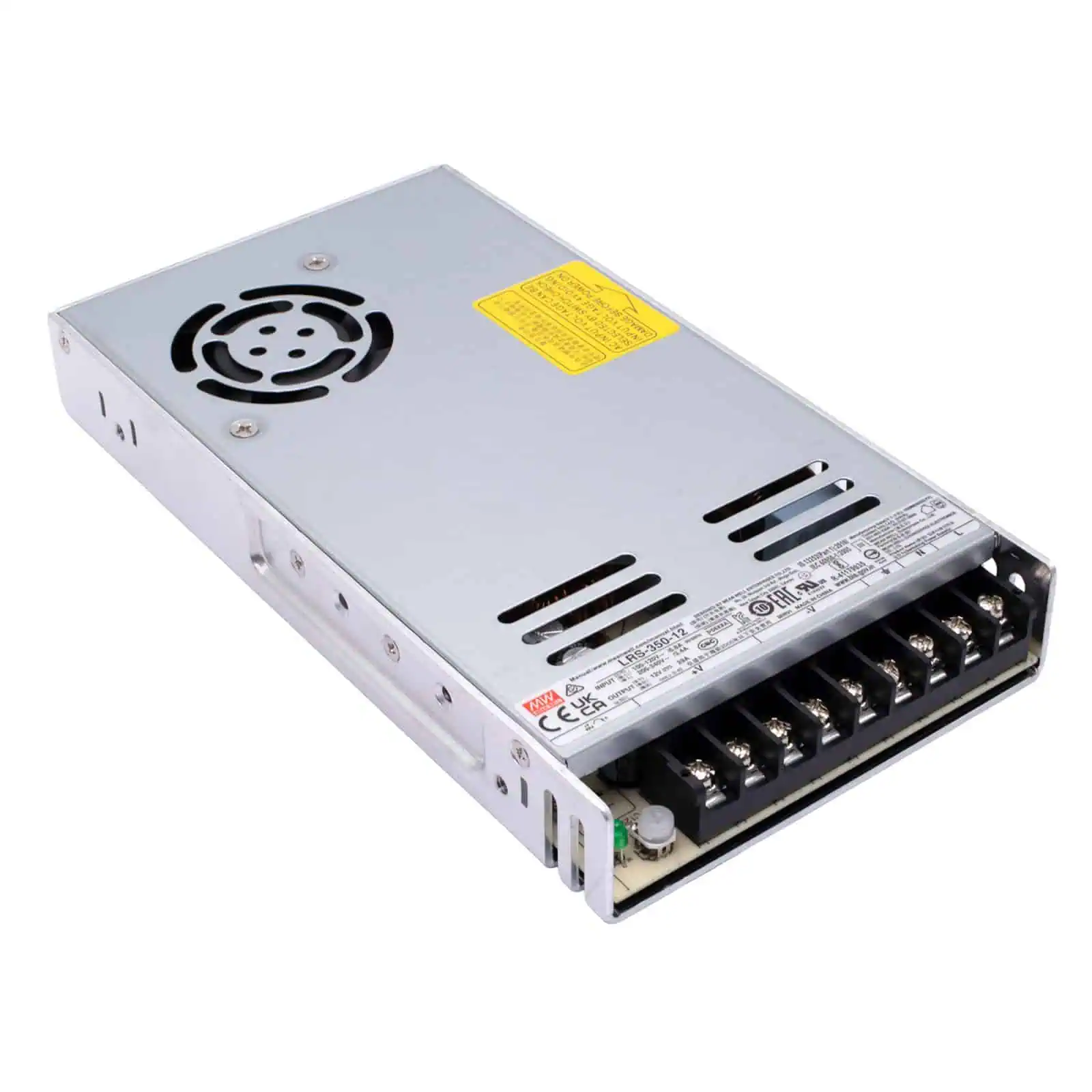

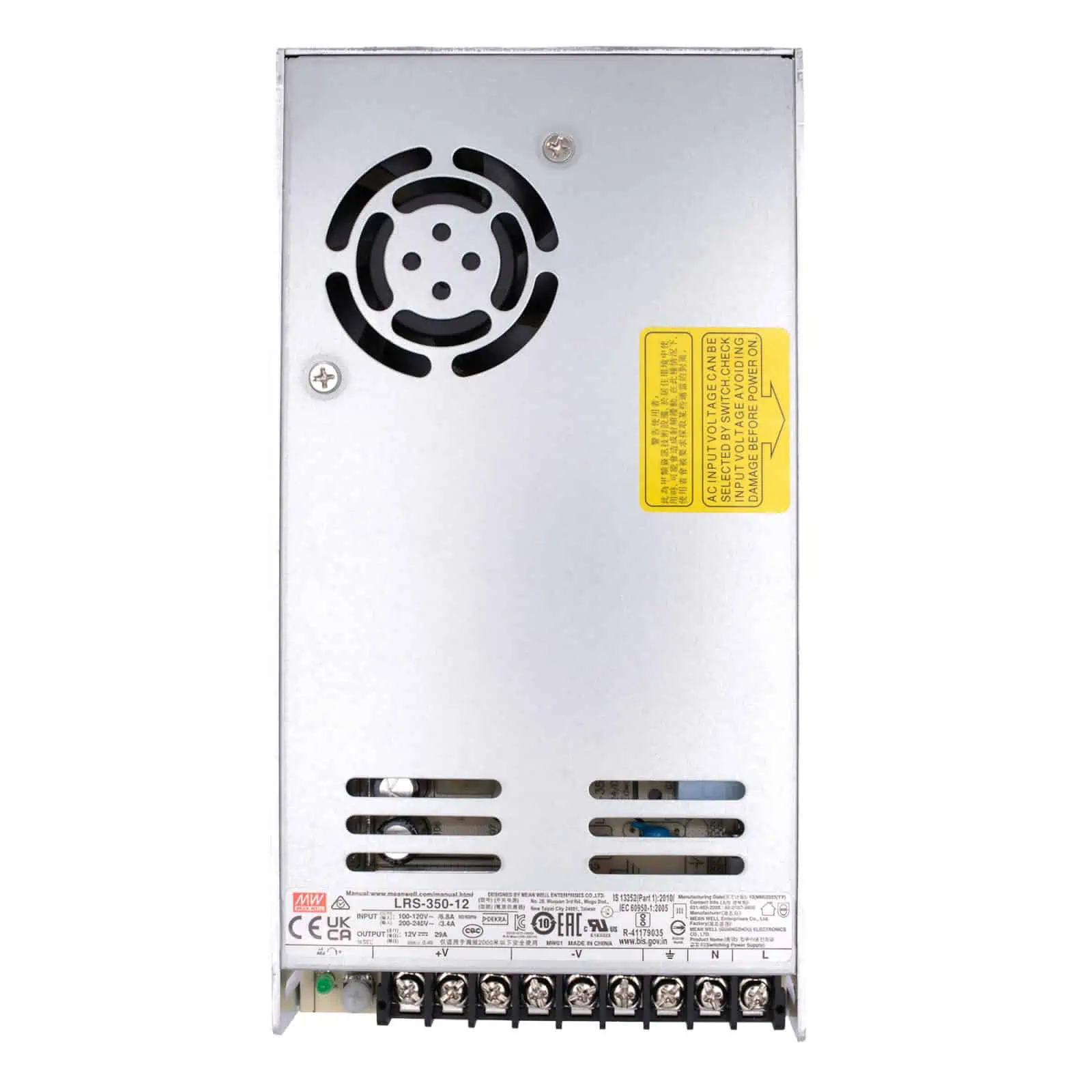

LRS-350-12 Fuente Conmutada 12V 29A MEAN WELL

INFORMACIÓN

La LRS-350-12 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 12 V DC con una capacidad de hasta 29 A, diseñada para aplicaciones que requieren alta potencia en un formato compacto de perfil bajo (1U). Utiliza entrada seleccionable 115/230 V AC, e incorpora un ventilador interno con control automático ON/OFF que permite mantener la temperatura de operación dentro del rango incluso a carga elevada, facilitando su integración en gabinetes y equipos industriales.

Se emplea como fuente principal en sistemas de automatización, maquinaria, control industrial, instrumentación electrónica y equipos electromecánicos, donde se necesita una salida de 12 V con alta capacidad de corriente para alimentar múltiples dispositivos al mismo tiempo. Incluye protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a diferentes configuraciones de trabajo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Modelo: LRS-350-12
• Marca: MEAN WELL
• Carcasa: Metálica para disipación térmica
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 12V
• Rango de ajuste de voltaje: ≈ 10.2 – 13.8 V
• Corriente de salida: 29A
• Frecuencia: 50/60Hz
• Potencia: 348 W
• Eficiencia: hasta 89 % aprox.
• Protección:
  • Sobretemperatura
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Sistema de enfriamiento: Ventilador interno con control automático ON/OFF
• Tipo de enfriamiento: Activo + convección
• Indicador: LED de encendido

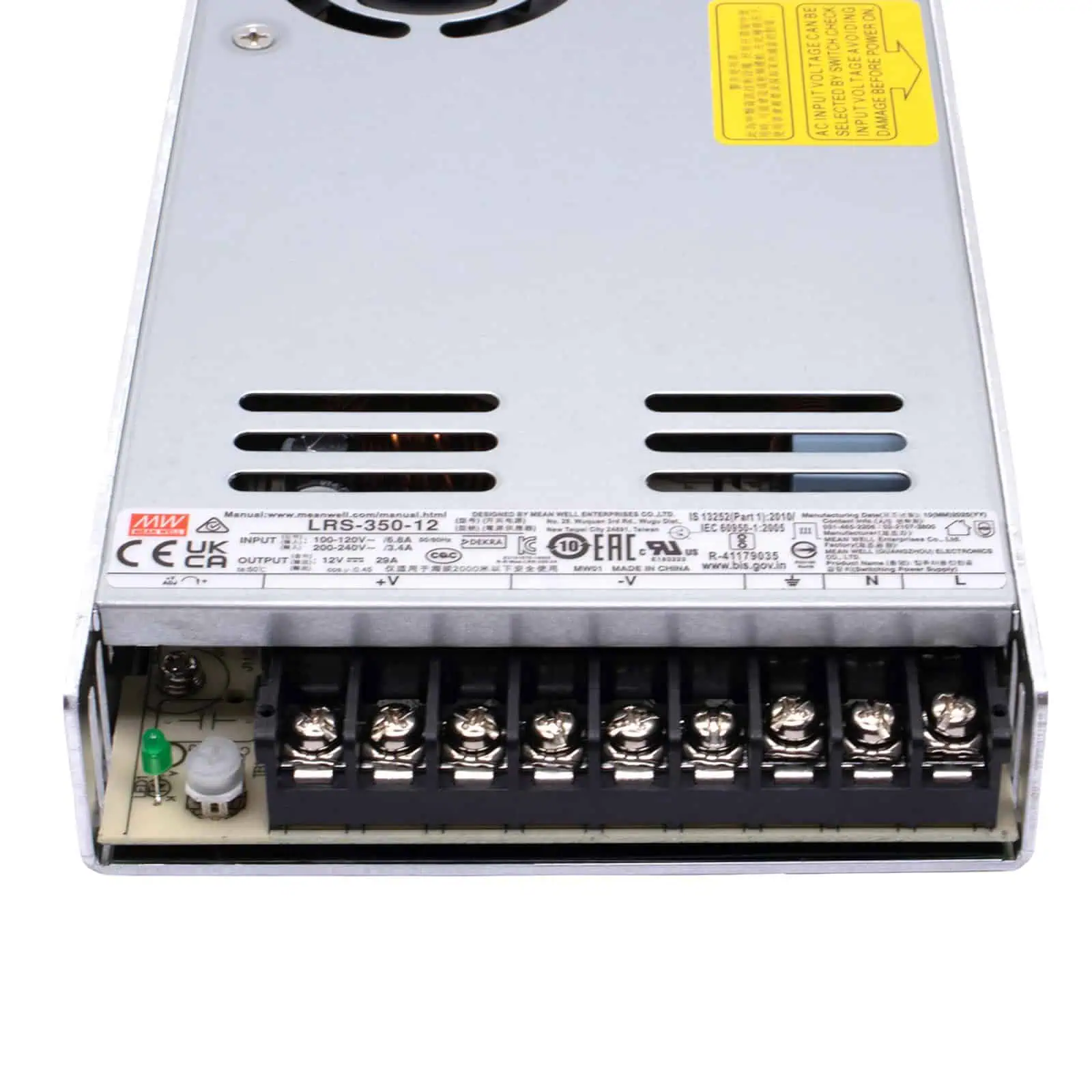

• Tipo de conexión: Bornera de tornillo

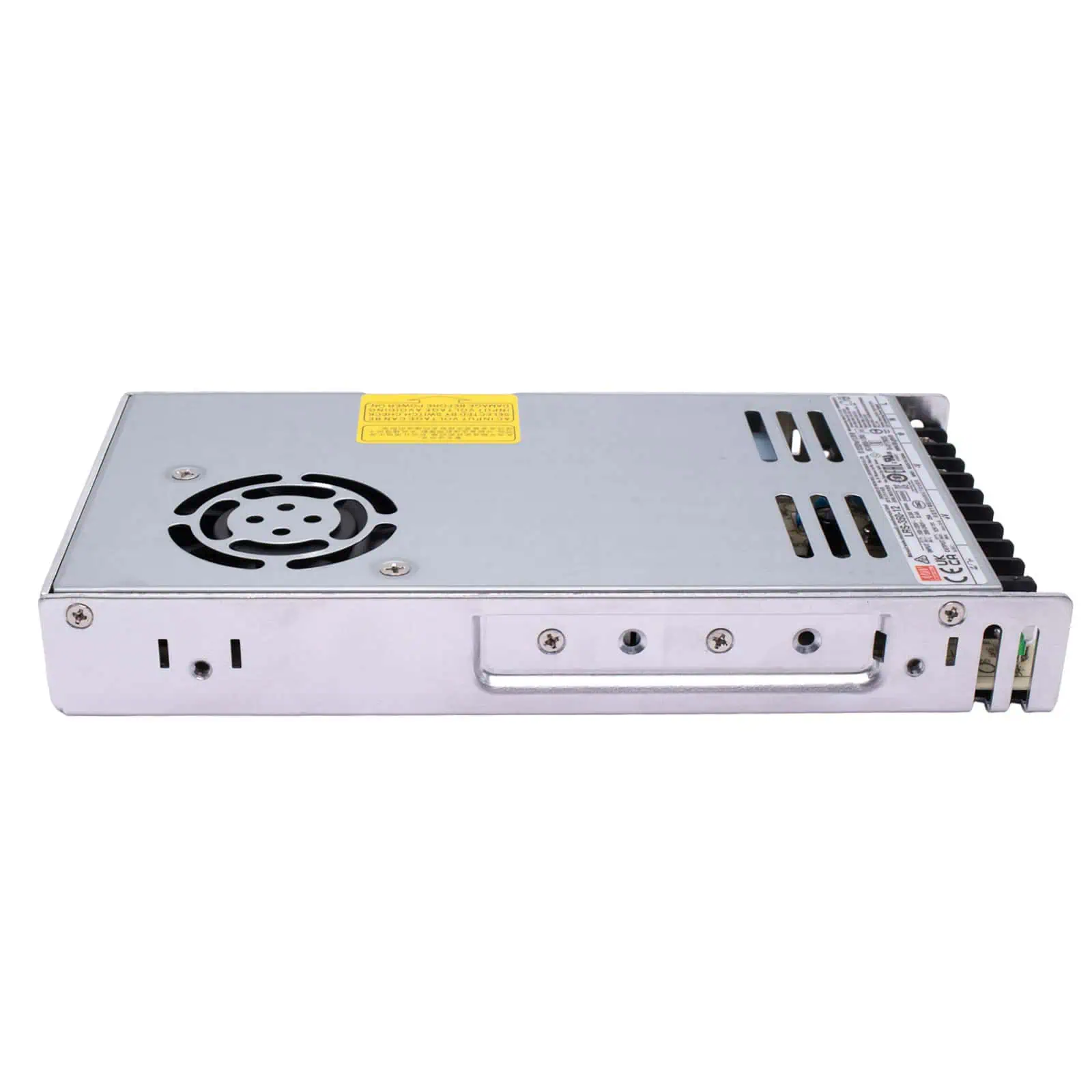

• Altura de perfil bajo: Formato 1U (aprox. 30 mm de altura)
• Temperatura:
  • Operación: −25 °C a +70 °C (con derating)
  • Almacenamiento: −40 °C a +85 °C

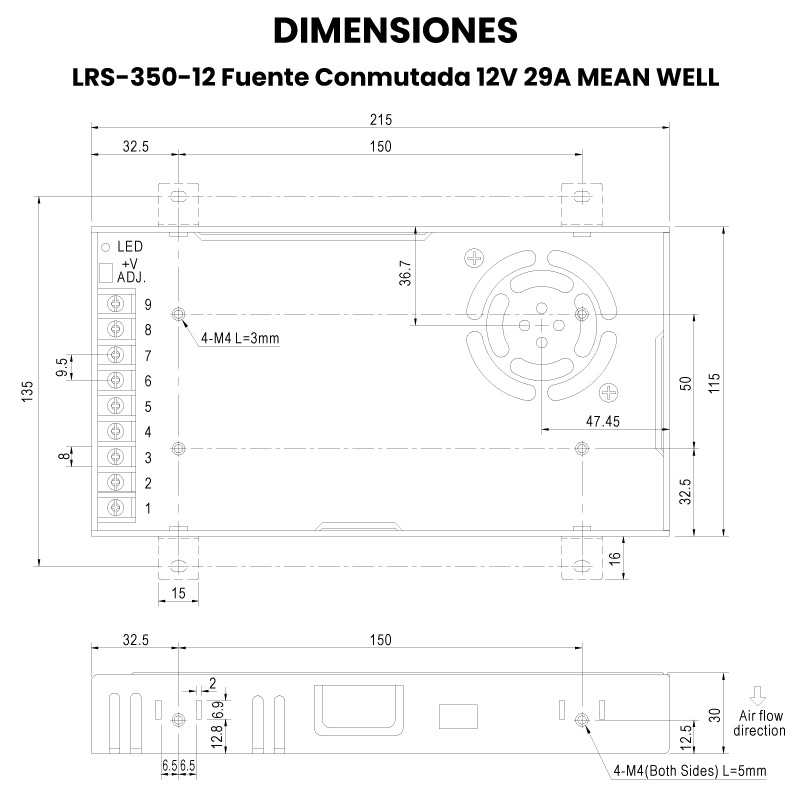

• Dimensiones: 215 mm x 115 mm x 30 mm
• Peso: 761 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

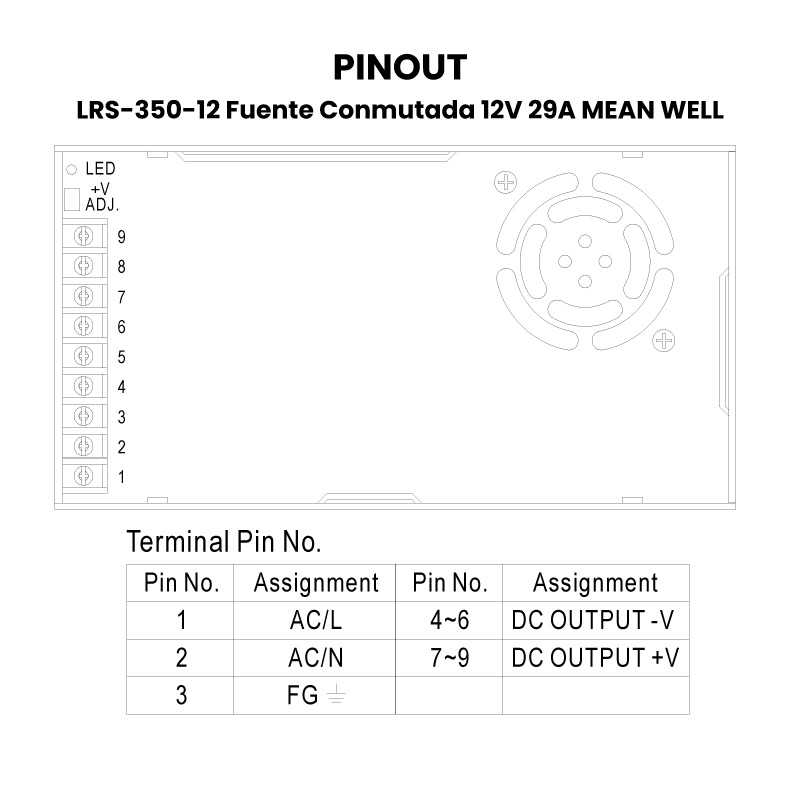

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de sistemas de automatización y control industrial
• Motores DC de 12 V, actuadores y solenoides de alta corriente
• Tiras y módulos LED de 12 V de alta potencia
• Impresoras 3D y equipos de fabricación digital
• Sistemas CNC y maquinaria electromecánica
• Equipos de telecomunicaciones y networking
• Sistemas de videovigilancia (CCTV) con múltiples cámaras
• Integración en tableros eléctricos y gabinetes de control
• Bancos de prueba y fuentes para laboratorio electrónico
• Alimentación de amplificadores y sistemas de audio en 12 V
• Servidores embebidos y sistemas electrónicos de alto consumo
• Desarrollo de prototipos electrónicos con alta demanda de corriente

Recomendaciones de uso

• Verificar la posición del selector 115/230 V AC antes de energizar para evitar daños en la fuente.
• Conectar correctamente L, N y tierra (FG) para mayor seguridad y reducción de ruido eléctrico.
• No exceder la corriente nominal de 29 A en la salida de 12 V.
• Instalar en un espacio con ventilación suficiente, dejando libres las entradas y salidas de aire del ventilador.
• Evitar colocarla cerca de fuentes de calor u otros equipos que eleven la temperatura interna del gabinete.

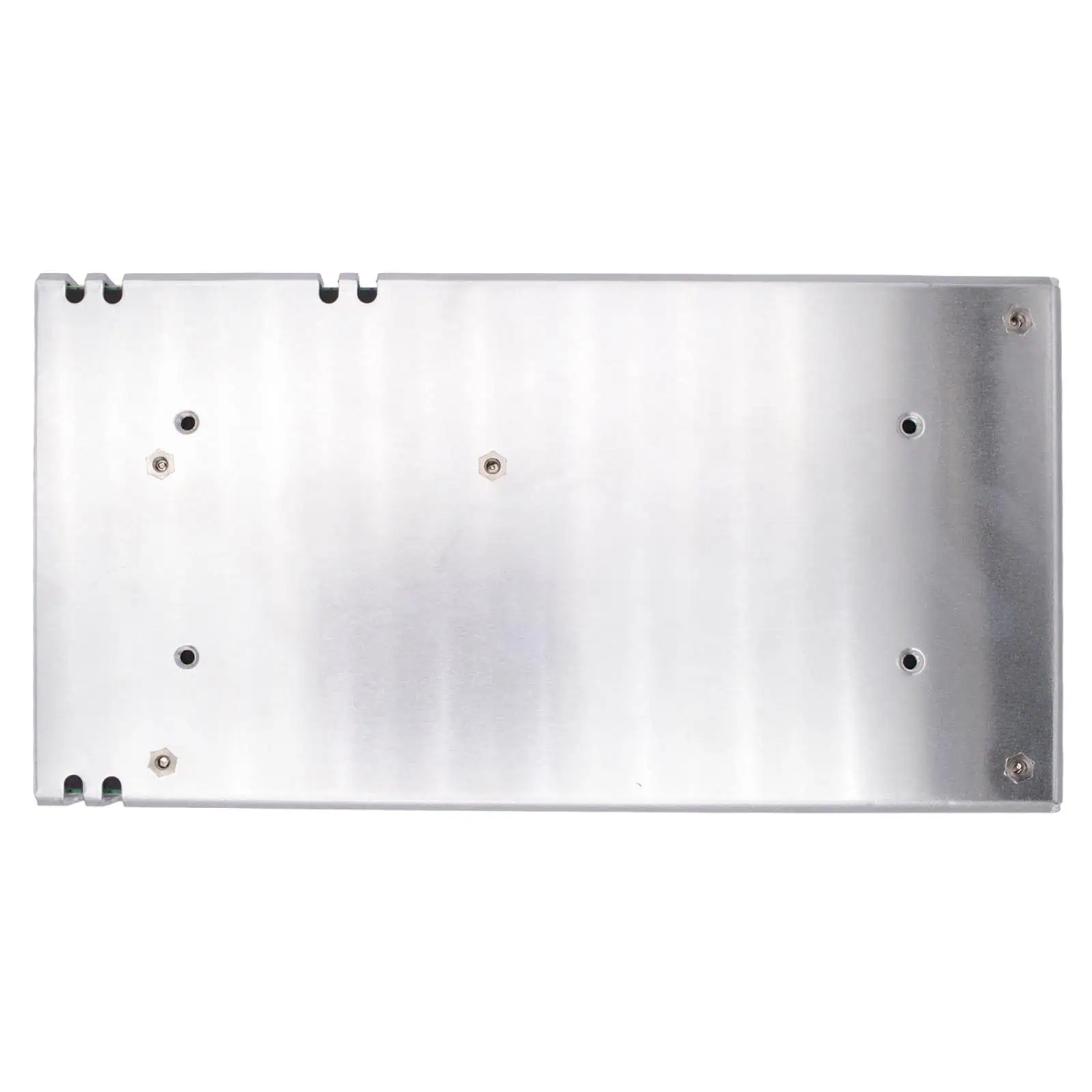

• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cables de sección adecuada para alta corriente y mantenerlos lo más cortos posible para reducir caídas de tensión.
• Distribuir la carga en varias líneas de alimentación cuando se conecten múltiples dispositivos.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin protección adicional.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y la vida útil.
