LRS-35-5 Fuente Conmutada 5V 7A MEAN WELL

INFORMACIÓN

La LRS-35-5 de MEAN WELL es una fuente de alimentación conmutada de salida única diseñada para convertir corriente alterna en 5 V DC con una capacidad de hasta 7 A, en un formato compacto y de bajo perfil de solo 30 mm de altura, ideal para integrarse en equipos electrónicos y gabinetes con espacio reducido. Opera con entrada universal de 100 a 240 V AC y su carcasa metálica tipo malla facilita la disipación de calor por convección natural, permitiendo funcionamiento sin ventilador en múltiples aplicaciones.

Se utiliza como fuente de energía en módulos digitales, pantallas LED, sistemas con microcontroladores, instrumentación electrónica, equipos de control y proyectos de automatización, donde se requiere una salida de 5 V con buena capacidad de corriente en un tamaño reducido. Incorpora protecciones contra cortocircuito, sobrecarga y sobretensión, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a distintos requerimientos de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-35-5
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 5 V DC
• Rango de ajuste de voltaje: 4.5 ~ 5.5V DC
• Corriente salida: 7A
• Frecuencia: 50/60Hz
• Potencia: 36 W
• Eficiencia: 82%
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Enfriamiento: Convección natural (sin ventilador)
• Dimensiones: 99 mm x 82 mm x 30 mm
• Peso: 211 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

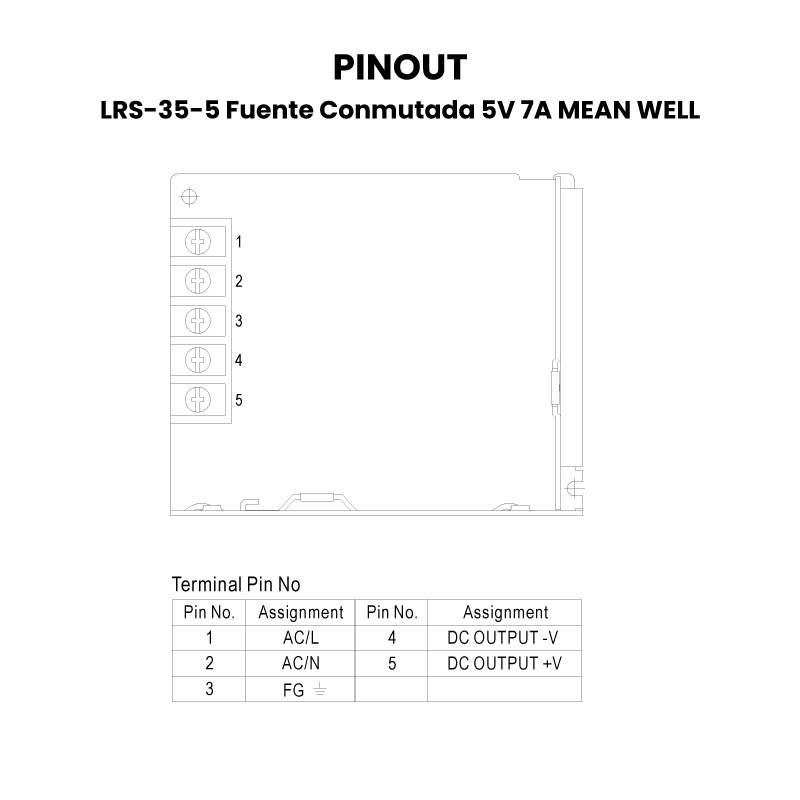

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de microcontroladores como Arduino, ESP32 y Raspberry Pi
• Pantallas LCD, TFT y módulos digitales de 5 V
• Tiras y módulos LED de 5 V de baja y media potencia
• Módulos lógicos, relevadores y periféricos electrónicos de 5 V
• Instrumentación electrónica y equipos de medición
• Integración en tableros de control y sistemas de automatización compactos
• Bancos de prueba y fuentes para laboratorio electrónico
• Alimentación de módulos USB y hubs internos de 5 V
• Sistemas embebidos y proyectos IoT
• Desarrollo de prototipos electrónicos y proyectos maker
• Equipos electrónicos que requieren una fuente interna de 5 V

Recomendaciones de uso

• Verificar que el voltaje de entrada (100 – 240 VAC) corresponda a la red eléctrica antes de energizar.
• Conectar correctamente L, N y tierra (FG) para mayor seguridad y reducción de interferencias eléctricas.
• No exceder la corriente nominal de 7 A en la salida de 5 V.
• Instalar en un lugar con buena ventilación, sin cubrir la carcasa metálica para facilitar la disipación de calor.
• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cables del calibre adecuado para la corriente de salida y mantenerlos lo más cortos posible para reducir caídas de tensión.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o cambios en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
• Distribuir la alimentación en varias líneas cuando se conecten múltiples módulos de 5 V para evitar sobrecarga en un solo punto.
