INFORMACIÓN

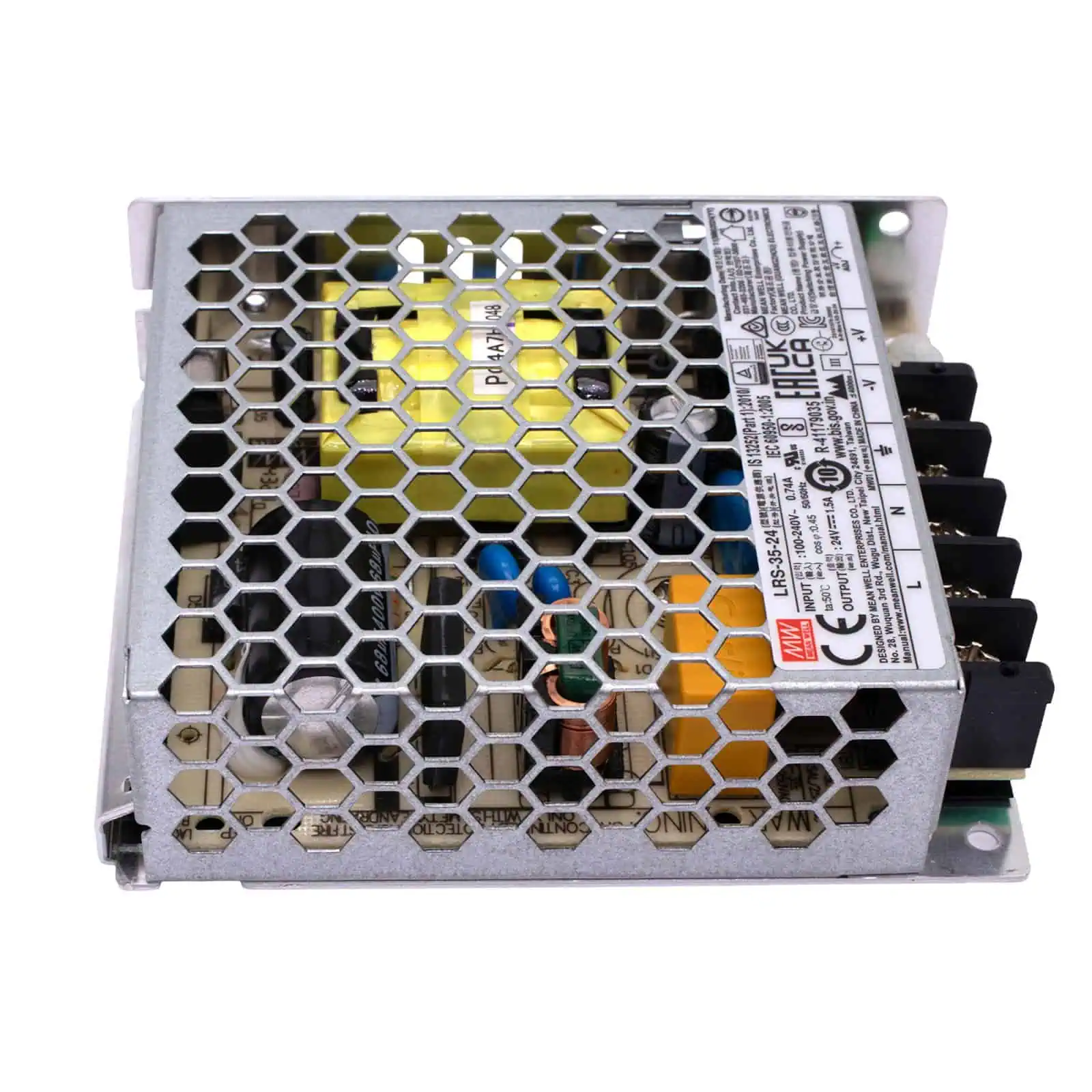

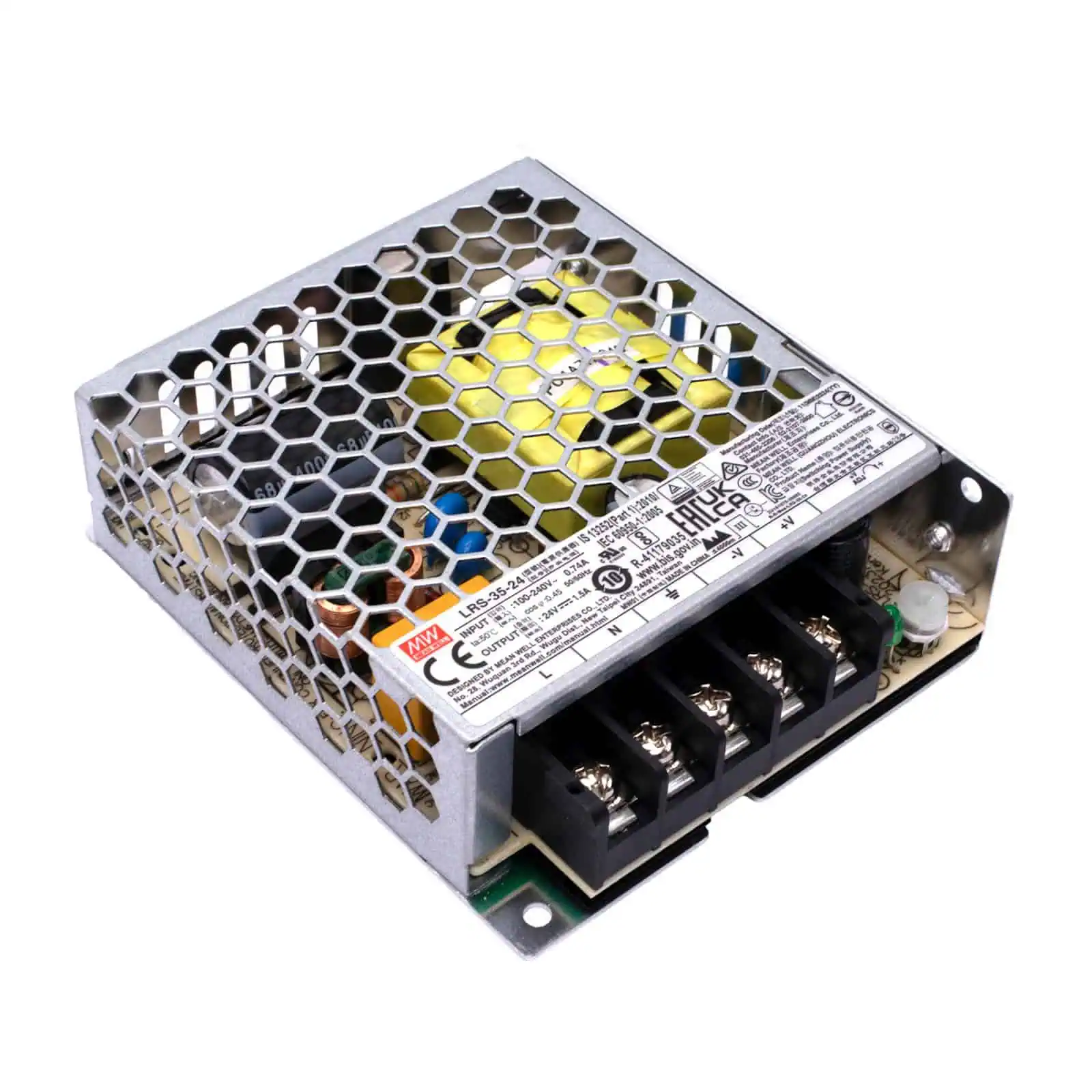

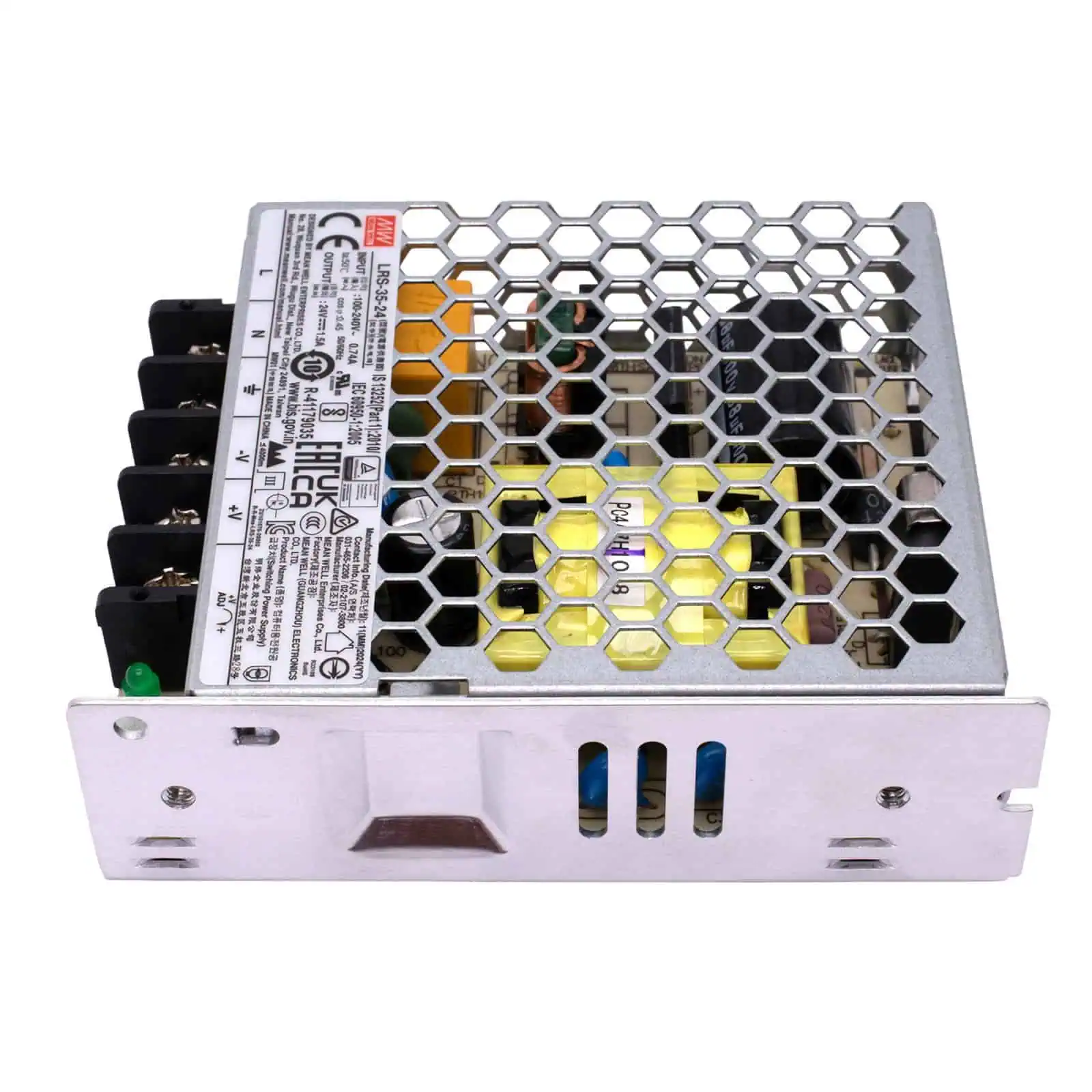

La LRS-35-24 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 24 V DC con una capacidad de hasta 1.5 A, en un diseño compacto y de bajo perfil de solo 30 mm de altura, adecuado para integrarse en equipos electrónicos y gabinetes donde el espacio es limitado. Trabaja con entrada universal de 100 a 240 V AC y su carcasa metálica tipo malla favorece la disipación de calor por convección natural, permitiendo operación sin ventilador en un amplio rango de temperatura.
Se utiliza para alimentar sistemas de automatización, instrumentos electrónicos, equipos eléctricos, iluminación LED de 24 V y proyectos de control, donde se requiere una fuente compacta con potencia moderada. Incorpora protecciones contra cortocircuito, sobrecarga y sobretensión, indicador LED de encendido y un bajo consumo sin carga, lo que facilita su integración en aplicaciones industriales y electrónicas de uso continuo.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Fuente conmutada
- Marca: MEAN WELL
- Modelo: LRS-35-24
- Carcasa: Metálica ventilada
- Voltaje:
- Entrada: 100 ~ 240 V AC
- Salida: 24 V DC
- Rango de ajuste de voltaje: 21.6 ~ 28.8 V DC
- Corriente salida: 1.5A
- Frecuencia: 50/60Hz
- Potencia: 36 W
- Eficiencia: 88%
- Protección:
- Cortocircuito
- Sobrecarga
- Sobretensión
- Indicador LED: Encendido (Power ON)
- Temperatura de operación: −30 °C a +70 °C
- Humedad de operación: 20 ~ 90 % RH (sin condensación)
- Temperatura de almacenamiento: −40 °C a +85 °C
- Enfriamiento: Convección natural (sin ventilador)

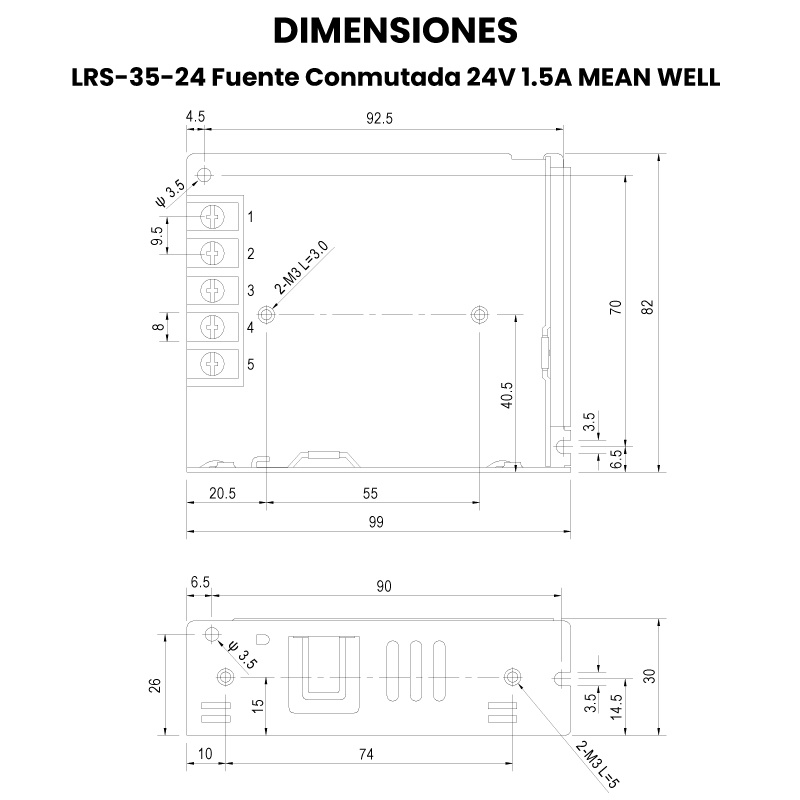

- Dimensiones: 99 mm x 82 mm x 30 mm
- Peso: 205 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Aplicaciones
- Alimentación de PLC compactos y módulos de control de 24 V
- Sensores industriales, finales de carrera y módulos de I/O
- Actuadores, relevadores y solenoides de 24 V de baja potencia
- Iluminación LED de 24 V en equipos y gabinetes
- Instrumentación electrónica y equipos de medición
- Integración en tableros eléctricos y sistemas de automatización
- Equipos electromecánicos y de control
- Sistemas de acceso y seguridad
- Alimentación de módulos DC-DC para proyectos con microcontroladores
- Prototipos electrónicos y proyectos maker
- Equipos para el hogar que requieren una fuente interna de 24 V
Recomendaciones de uso
- Verificar que el voltaje de entrada (100 – 240 VAC) corresponda a la red eléctrica antes de energizar.

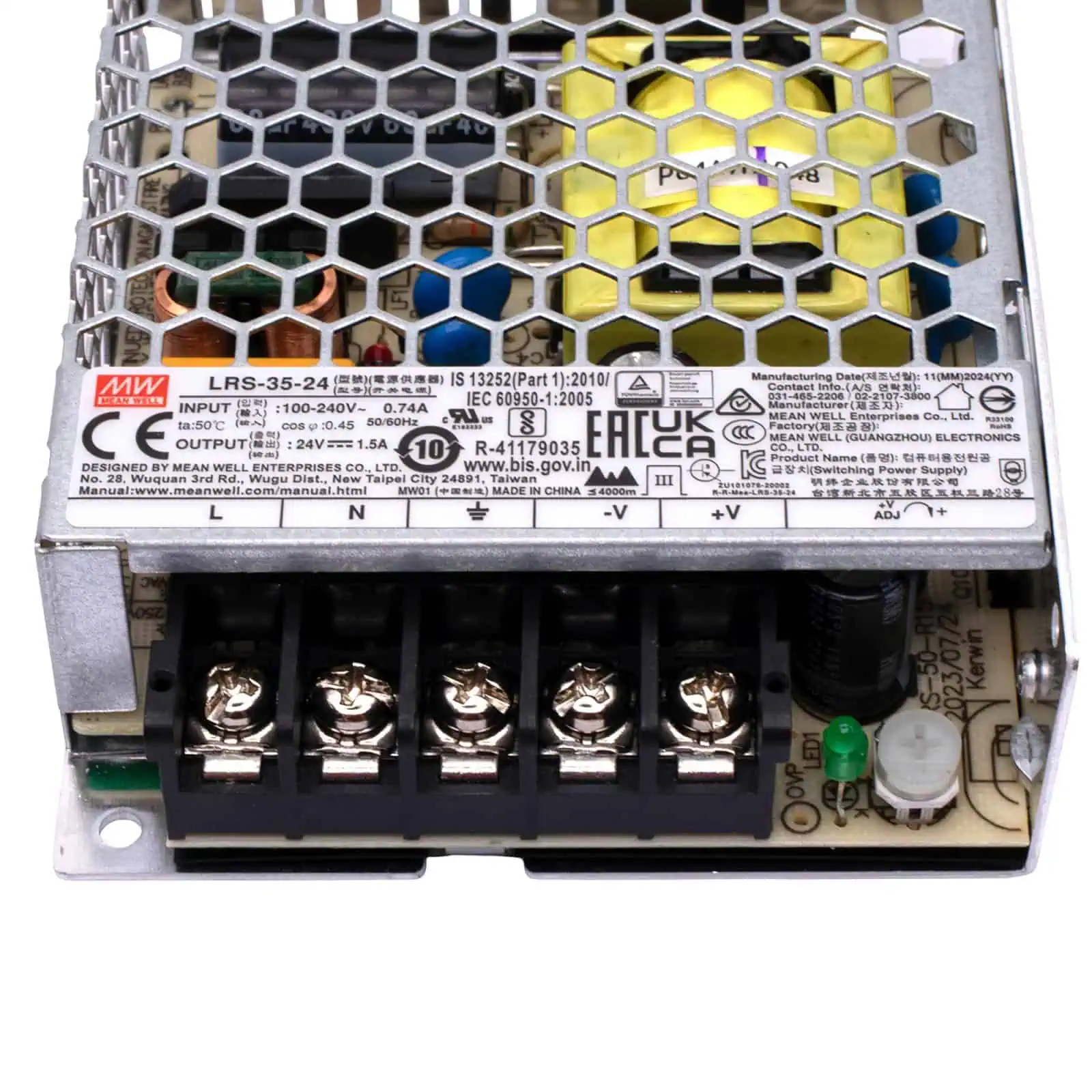

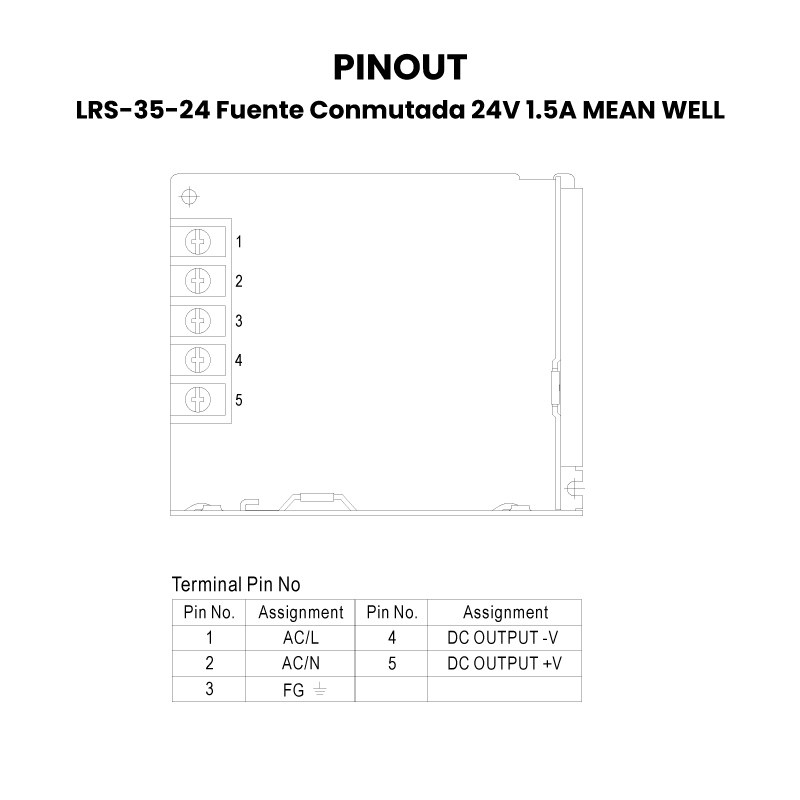

- Conectar correctamente L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
- No exceder la corriente nominal de 1.5 A en la salida de 24 V.
- Instalar en un lugar con buena ventilación, evitando cubrir la carcasa metálica para facilitar la disipación de calor.

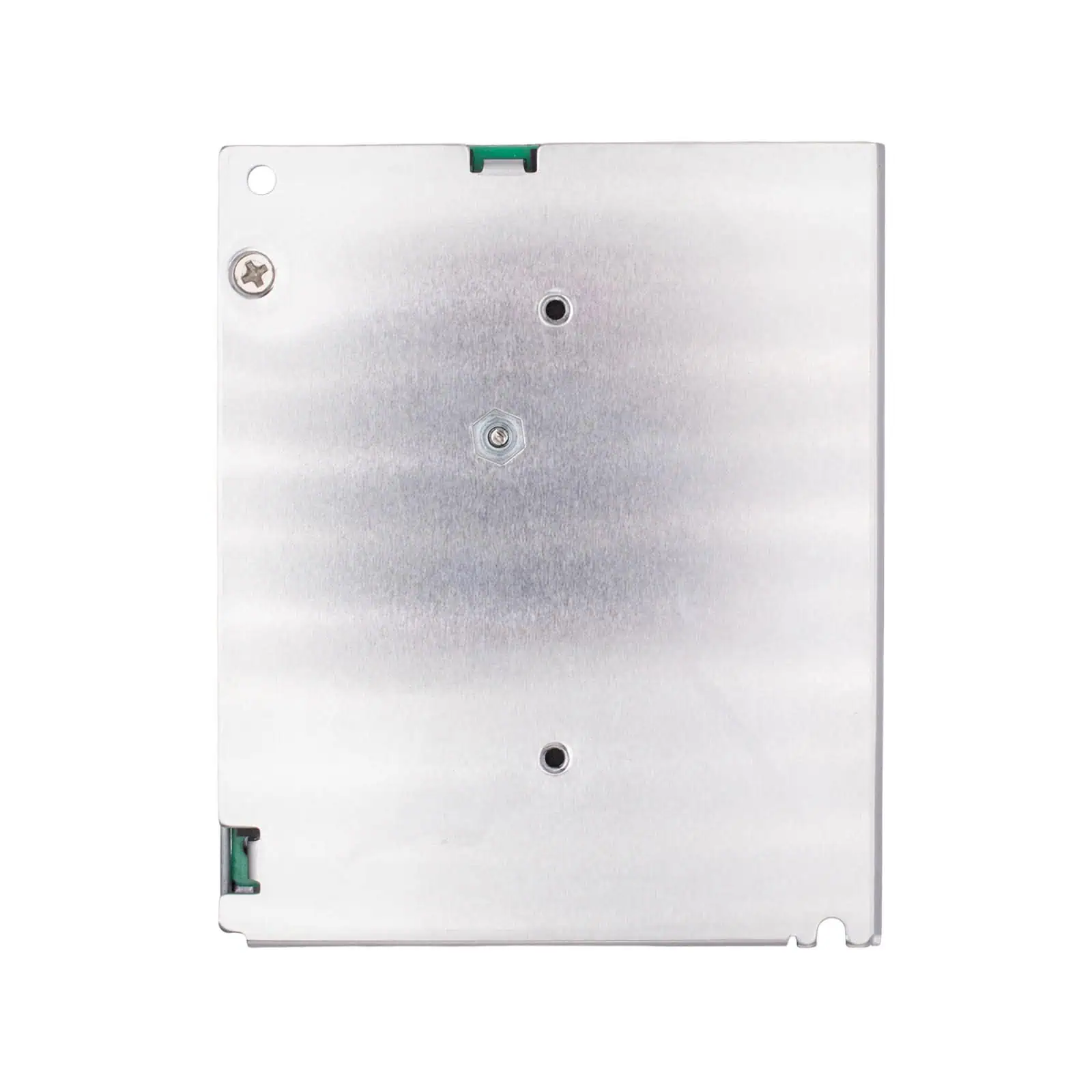

- Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
- Utilizar cableado del calibre adecuado según la corriente y la distancia para prevenir caídas de tensión.
- Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
- Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
- Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
- Para operación continua, trabajar preferentemente a 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
- Respetar la posición de montaje recomendada y las distancias de ventilación dentro del gabinete para mantener la temperatura dentro del rango de operación.
ENLACES EXTERNOS
| Peso | 0.205 kg |
|---|---|
| Dimensiones | 9.9 × 8.2 × 3 cm |
| TIPO DE FUENTE: | LRS, MEAN WELL |
| VOLTAJE DE SALIDA | 24V DC |
| CORRIENTE DE SALIDA | 1.5A |
