LRS-200-5 Fuente Conmutada 5V 40A MEAN WELL

INFORMACIÓN

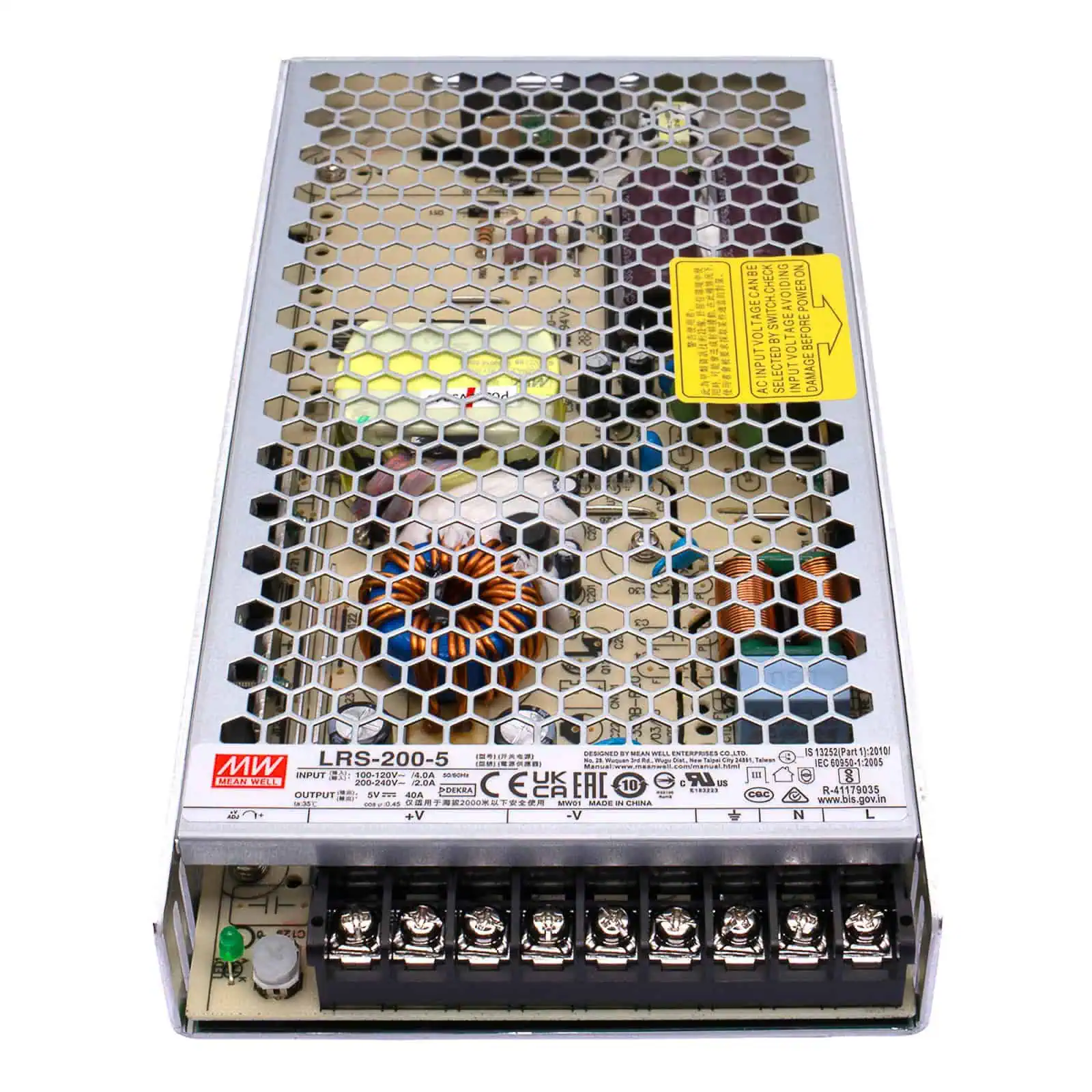

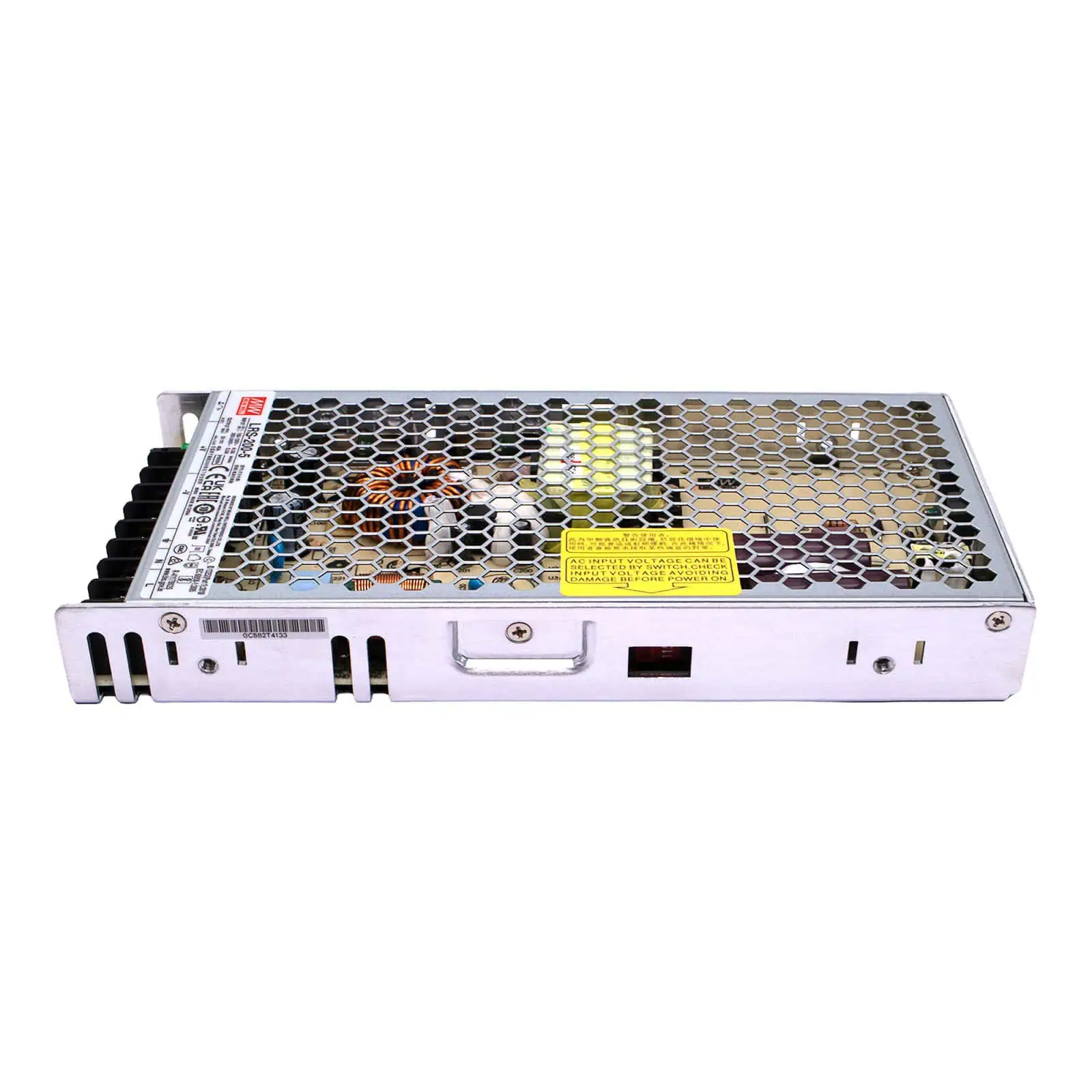

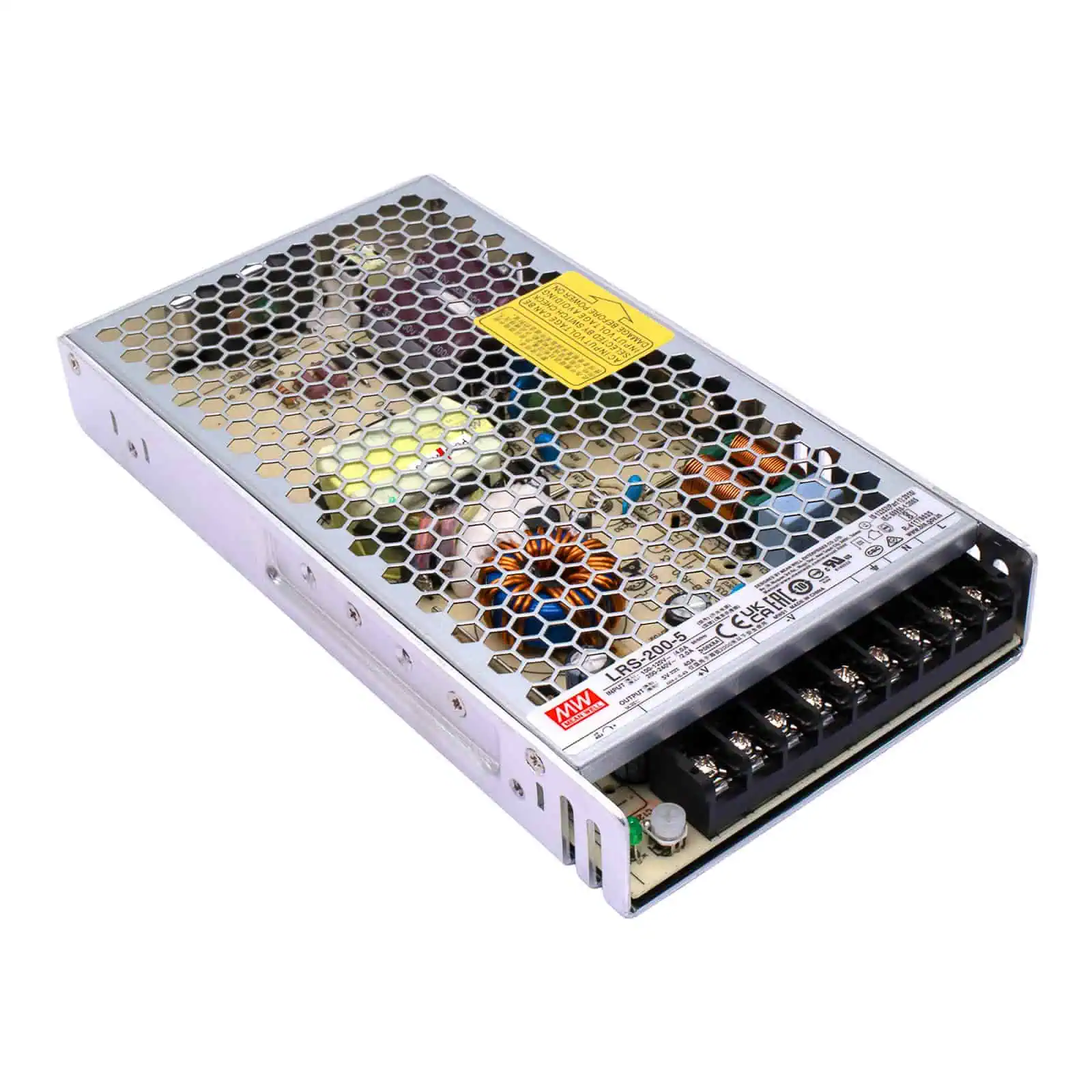

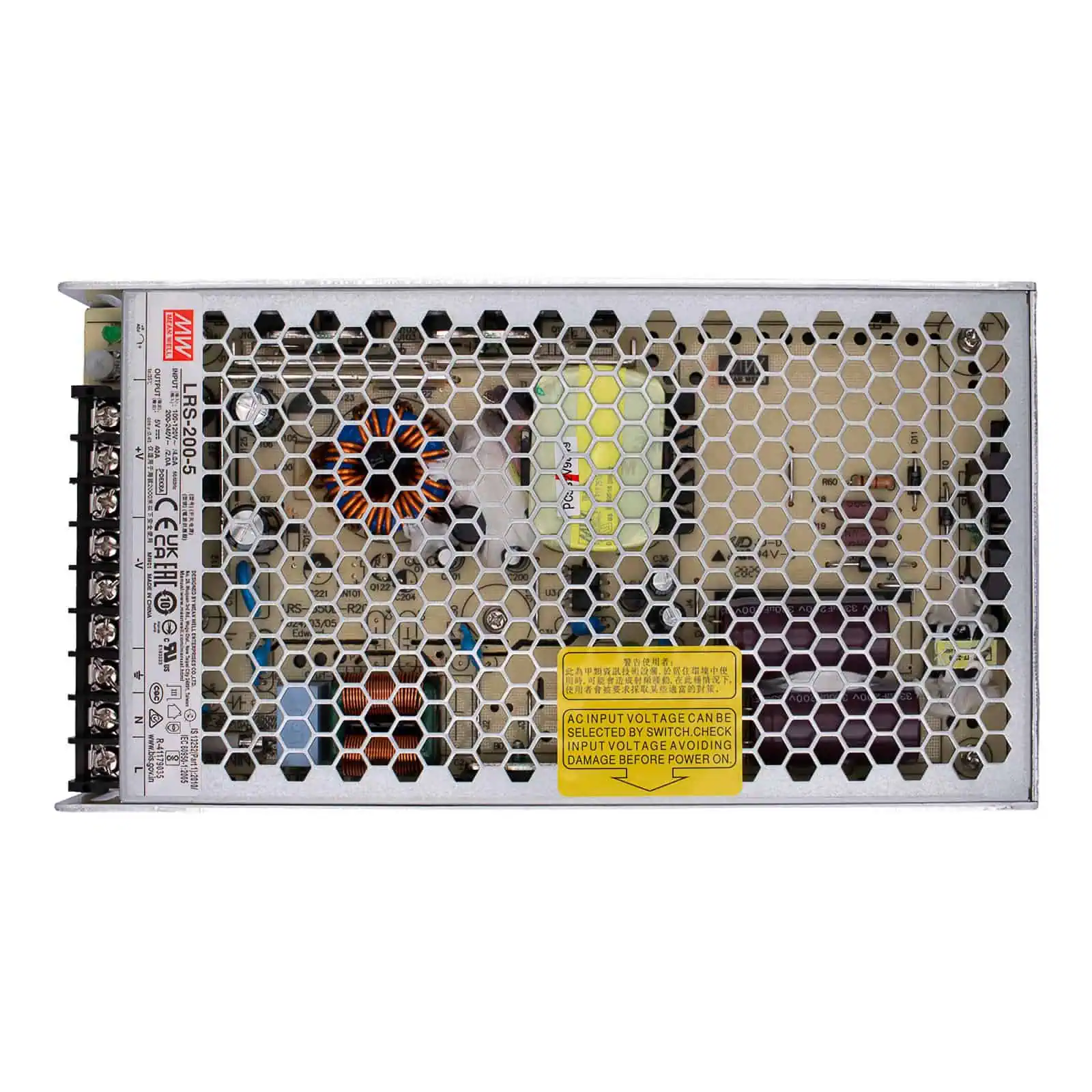

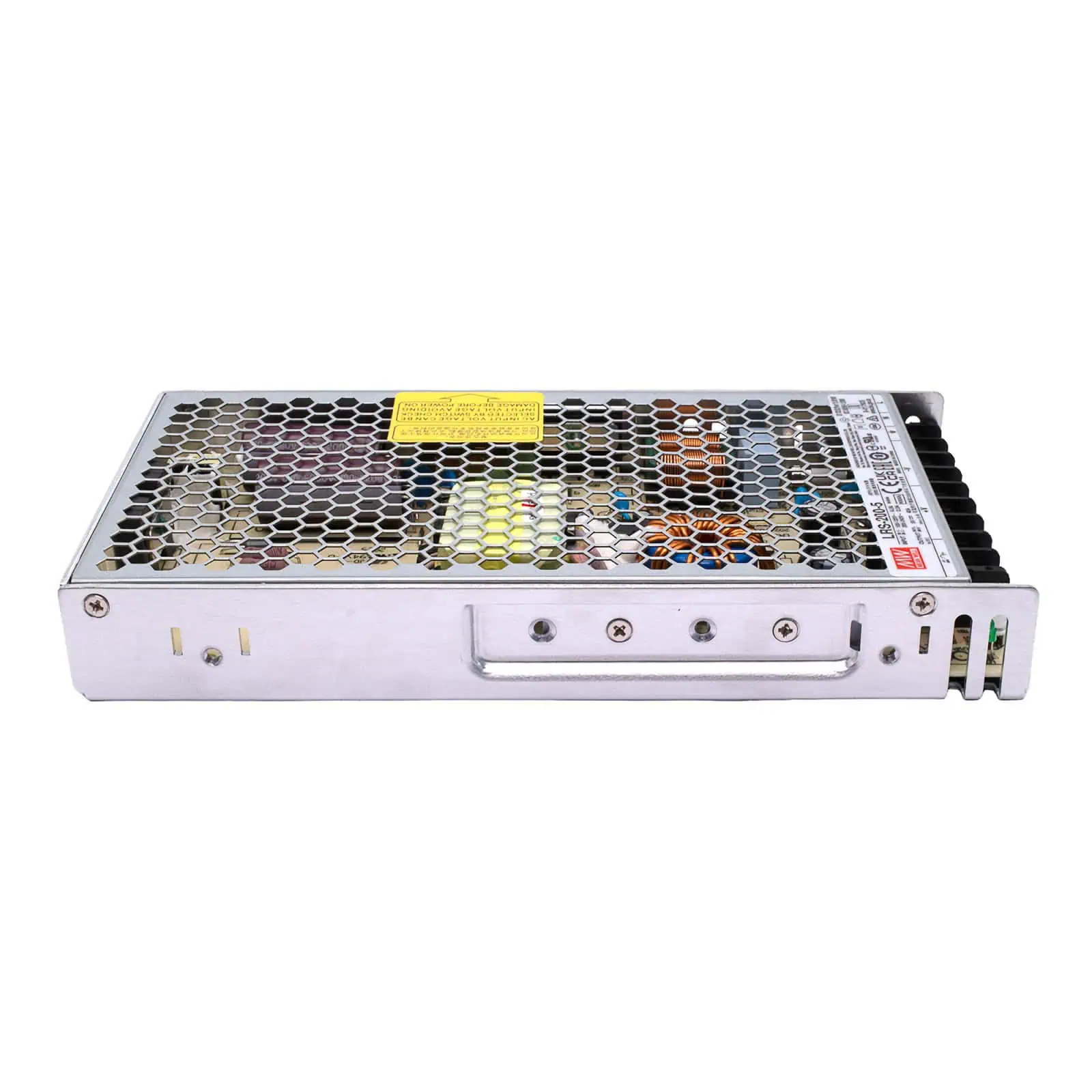

La LRS-200-5 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 5 V DC con una capacidad de hasta 40 A, pensada para aplicaciones que requieren alta corriente en un formato compacto y de bajo perfil. Funciona con entrada universal de 100 a 240 V AC, lo que permite utilizarla en diferentes instalaciones eléctricas sin necesidad de configuración manual. Su carcasa metálica perforada facilita la disipación del calor por convección natural, permitiendo su integración en gabinetes, equipos electrónicos y tableros de control.

Se emplea como fuente principal en sistemas electrónicos de alta demanda en 5 V, iluminación LED, pantallas y módulos digitales, impresoras 3D, controladores industriales, servidores embebidos y proyectos con múltiples microcontroladores, donde se necesita una salida estable con alta capacidad de corriente. Incorpora protecciones contra cortocircuito, sobrecarga y sobretensión, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a distintas configuraciones de trabajo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-200-5
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 5 V DC
• Rango de ajuste de voltaje:  4.5 ~ 5.5V DC
• Corriente salida:  40A
• Frecuencia: 50/60Hz
• Potencia: 200 W
• Eficiencia: 87%
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión

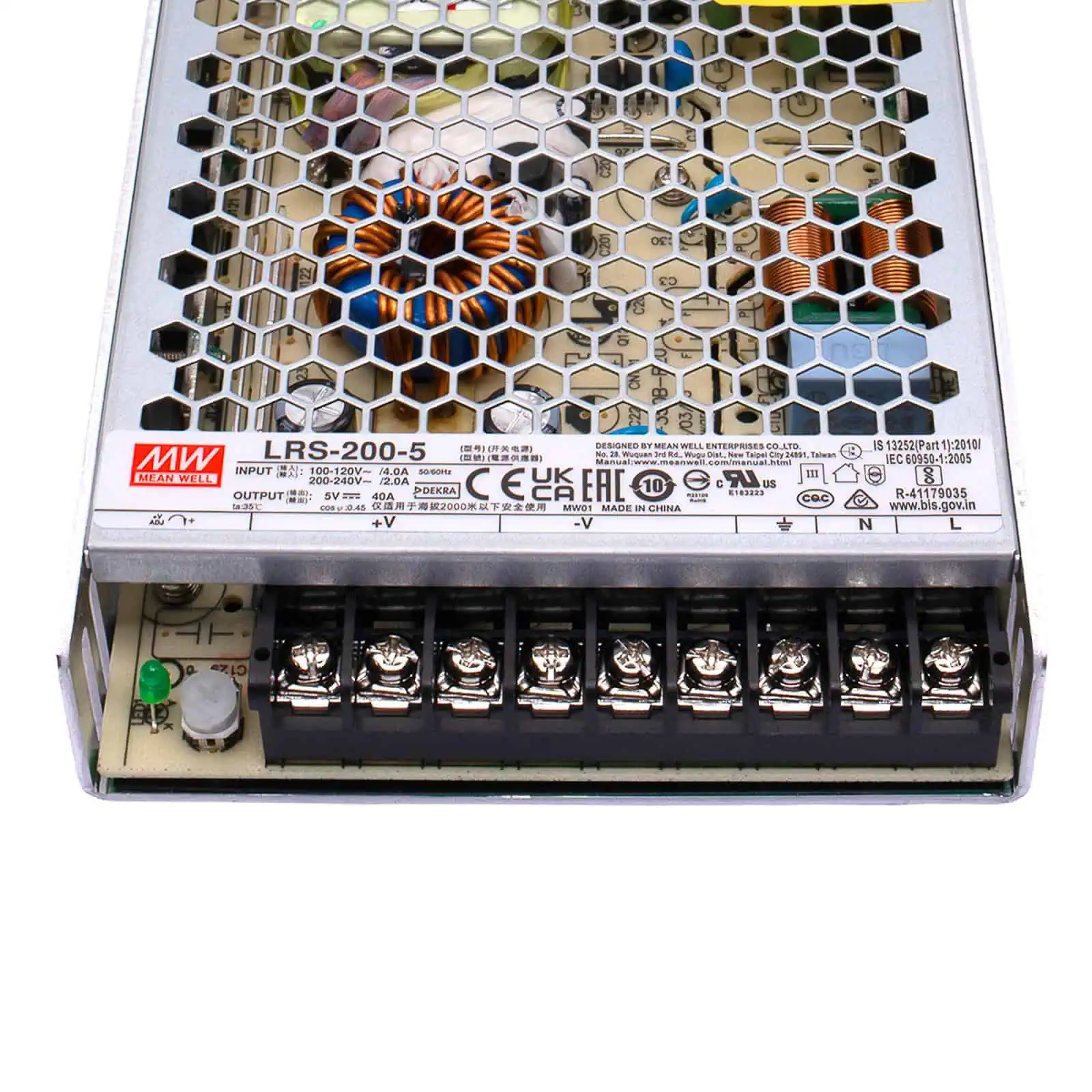

• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Temperatura de almacenamiento: −40 °C a +85 °C

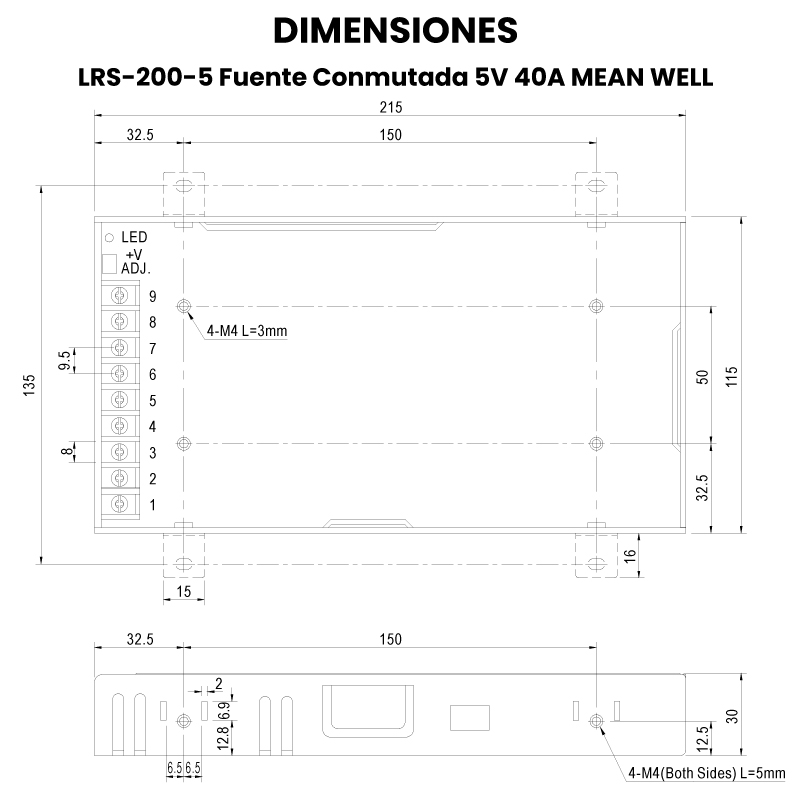

• Dimensiones: 215 mm x 115 mm x 30 mm
• Peso: 656 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

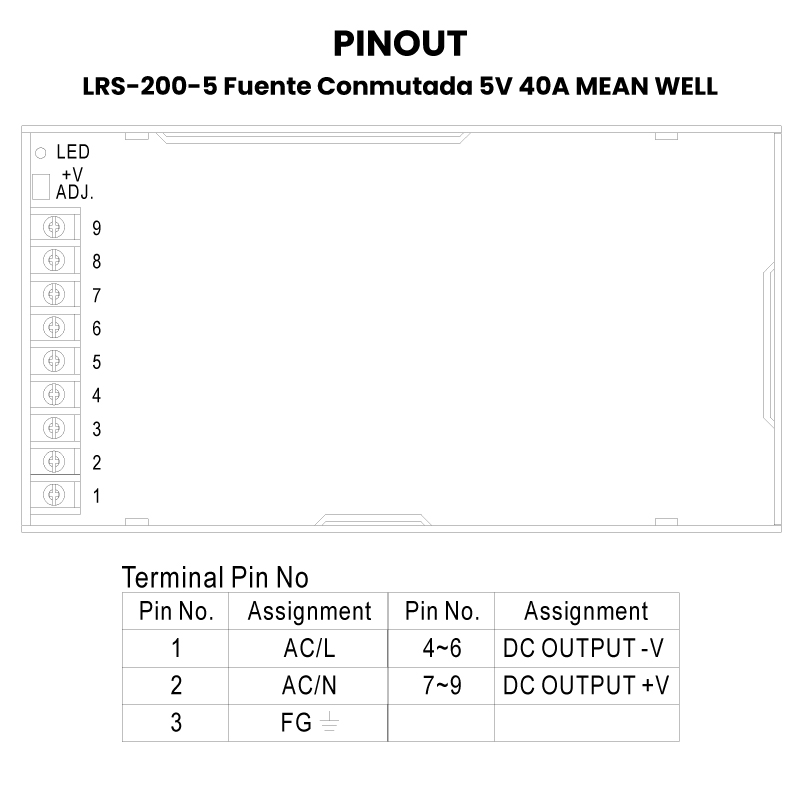

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de tiras y módulos LED de 5 V de alta potencia
• Pantallas LED, matrices LED y letreros digitales
• Proyectos con múltiples Arduino, ESP32 o Raspberry Pi desde una sola fuente
• Servidores embebidos y sistemas de cómputo de 5 V
• Impresoras 3D (especialmente para la línea de 5 V de la electrónica)
• Sistemas de automatización y control industrial en 5 V
• Equipos de telecomunicaciones y networking que operan a 5 V
• Alimentación de bancos de pruebas y laboratorio electrónico
• Integración en tableros eléctricos y gabinetes de control
• Módulos lógicos, relés y periféricos digitales de alta corriente
• Desarrollo de prototipos electrónicos con alto consumo en 5 V
• Sistemas de audio digital y reproductores multimedia alimentados a 5 V

Recomendaciones de uso

• Verificar que el voltaje de entrada (100–240 VAC) corresponda a la red eléctrica antes de energizar.
• Conectar correctamente L, N y tierra (FG) para mayor seguridad y reducción de ruido eléctrico.
• No exceder la corriente nominal de 40 A en la salida de 5 V.
• Instalar en un lugar con buena ventilación, sin cubrir la carcasa metálica para facilitar la disipación de calor.

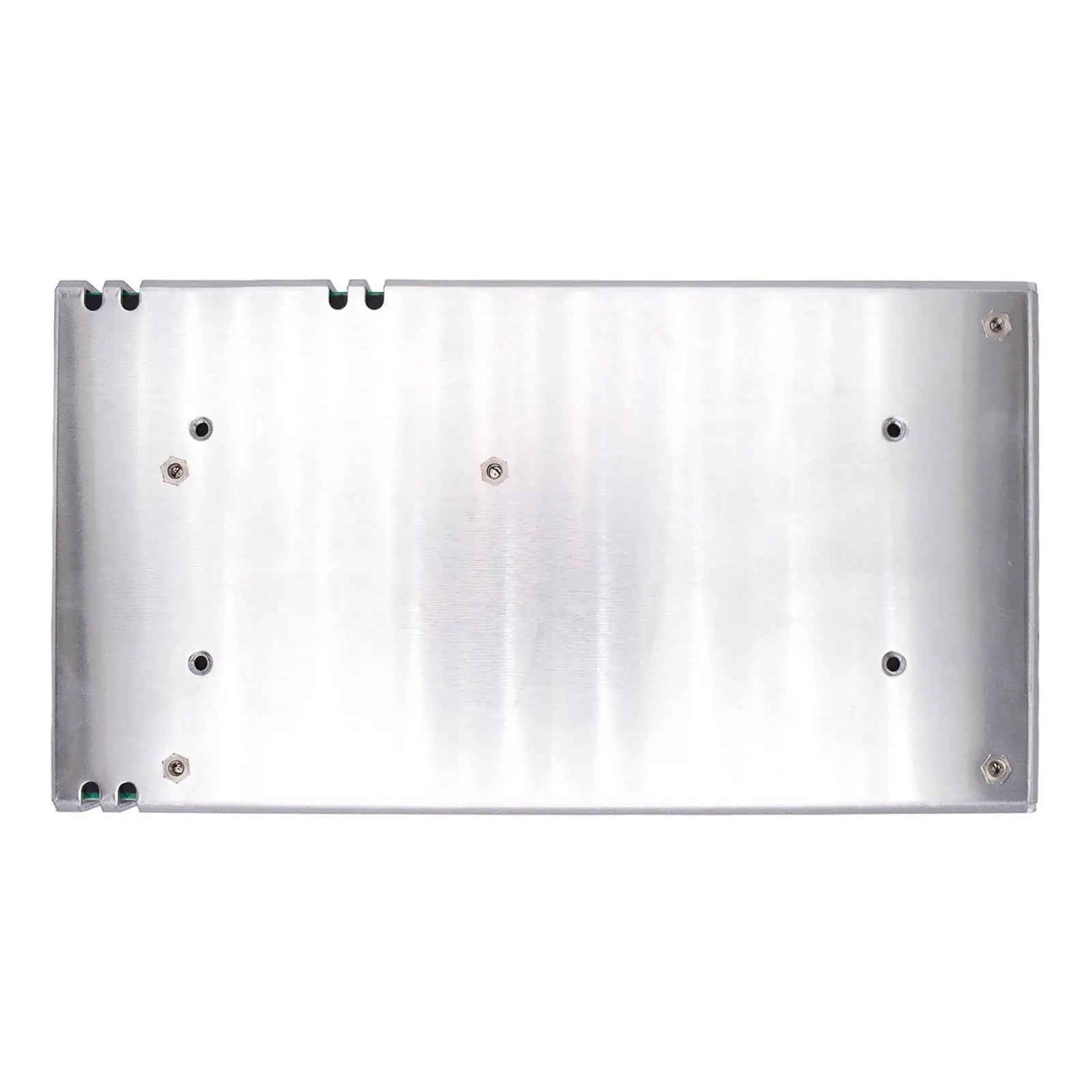

• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cables de sección adecuada para alta corriente y mantenerlos lo más cortos posible para reducir caídas de tensión.
• Distribuir la carga en múltiples líneas de alimentación cuando se conecten varios módulos o dispositivos.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para uso continuo, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.
