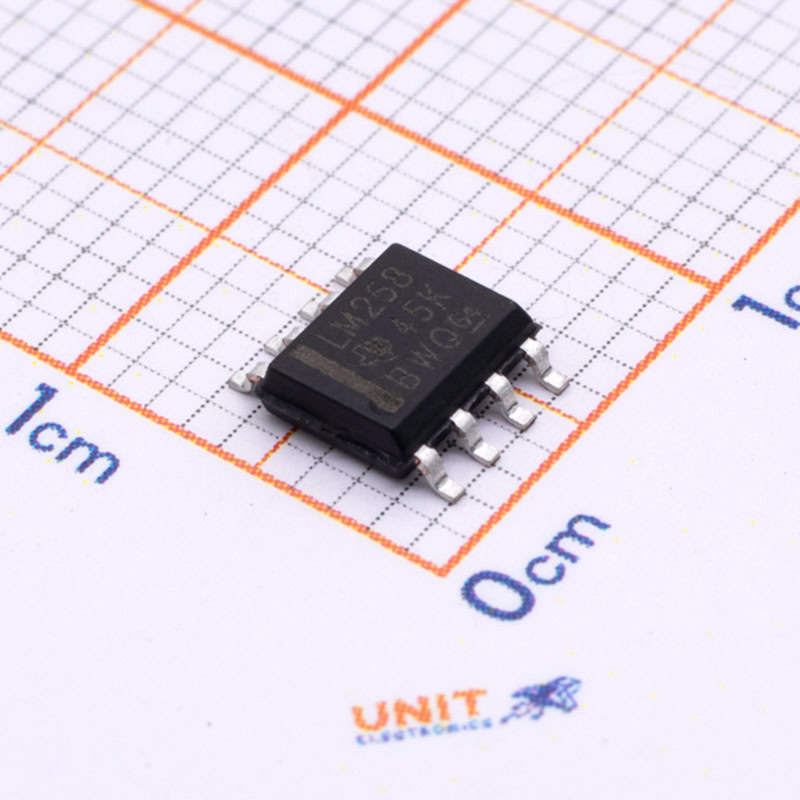

LM258DR Amplificador Operacional Dual SOP-8(2)

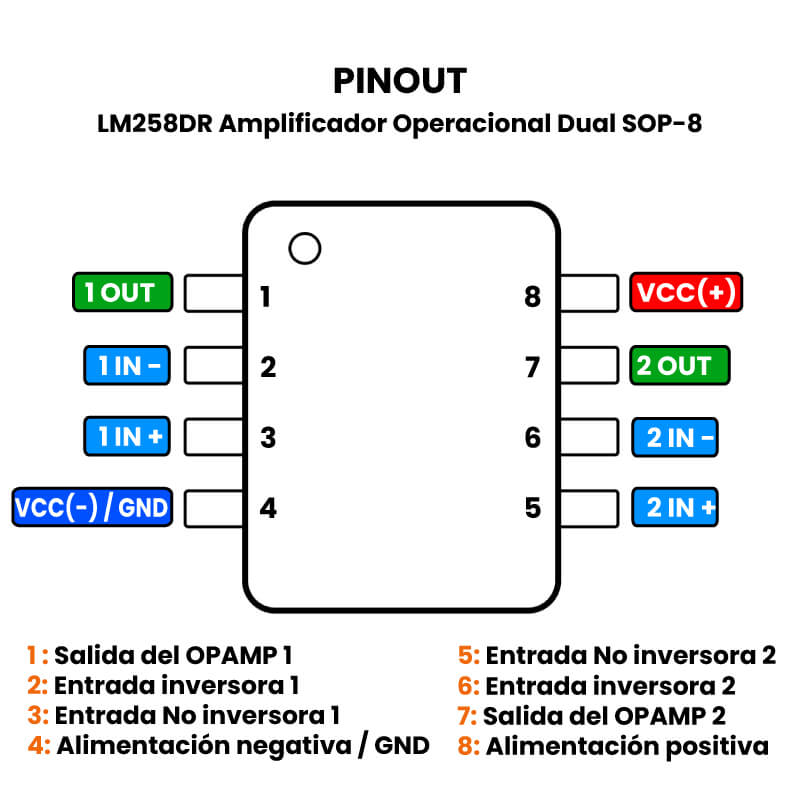

LM258DR Amplificador Operacional Dual SOP-8-Pinout

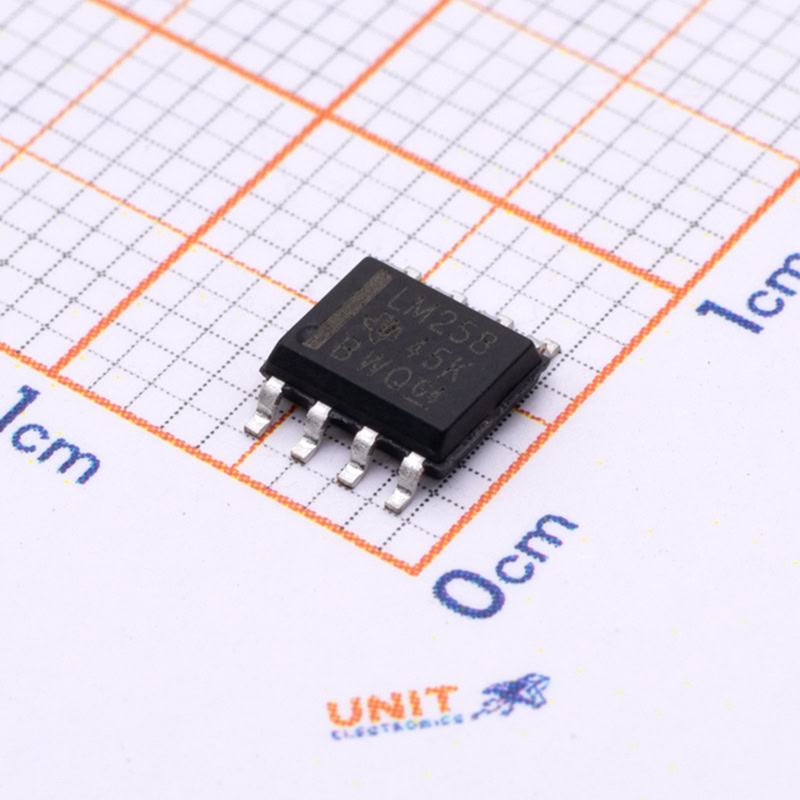

LM258DR Amplificador Operacional Dual SOP-8(3)

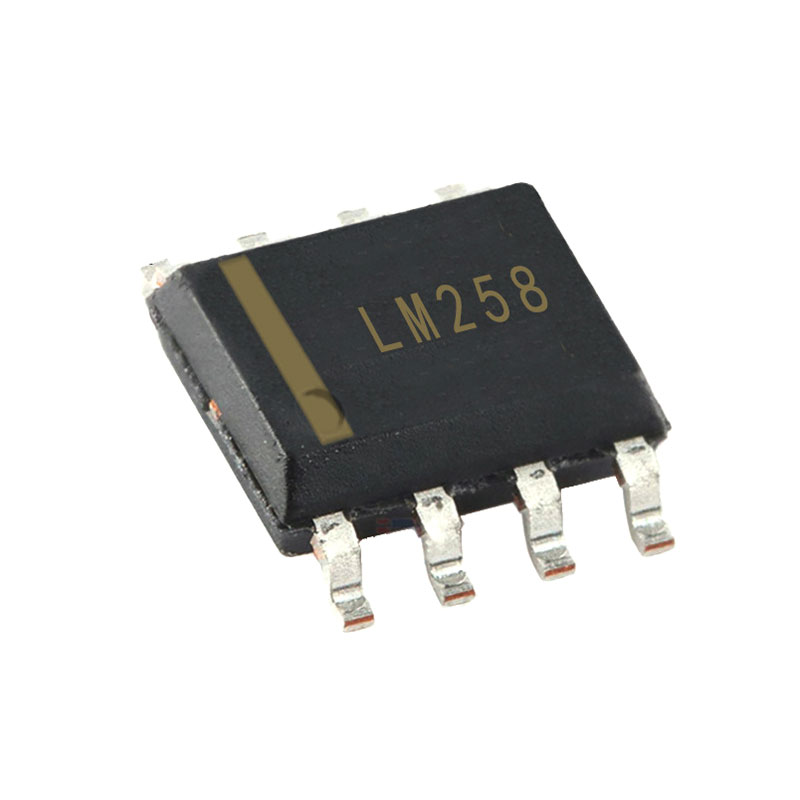

LM258DR Amplificador Operacional Dual SOP-8 - Imagen 4

LM258DR Amplificador Operacional Dual SOP-8

$ 7.00

95 disponibles

CANTIDAD	PRECIO
25 piezas	$ 4.85
100 piezas	$ 4.02
200 piezas	$ 2.99

SKU: AR4441 Categorías: AMPLIFICADORES, IC, SMD Etiquetas: amplificadores, analogico, IC, SMD, SOP-8

INFORMACIÓN

El LM258DR es un circuito integrado que contiene dos amplificadores operacionales de propósito general dentro de un encapsulado SOP-8 capaz de operar con alimentación simple o dual

El LM258DR son de bajo ruido y bajo consumo, diseñados para aplicaciones de amplificación, acondicionamiento de señales, filtros activos y otros circuitos analógicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Amplificador operacional
Modelo: LM258DR
Tipo de encapsulado: SOP-8
Número de pines: 8
Formato: SMD
Tensión de alimentación: 3V a 30V (o ±1.5V a ±15V si se utiliza alimentación dual).
Número de canales: 2
Arquitectura: BJT (Transistor de unión bipolar)
Tasa de cambio (slew rate): 0.5 V/µs
Voltaje de offset: 3 mV – 5 mV
Baja deriva de voltaje de offset: 7 µV/°C
Bajo consumo de energía: 350 μA – 600 μA
Protección contra cortocircuitos en la salida
CMRR: 70 dB – 80 dB
Baja distorsión armónica total: 0.1% máximo (a 1 kHz)
Temperatura de operación: -40 °C a 85 °C

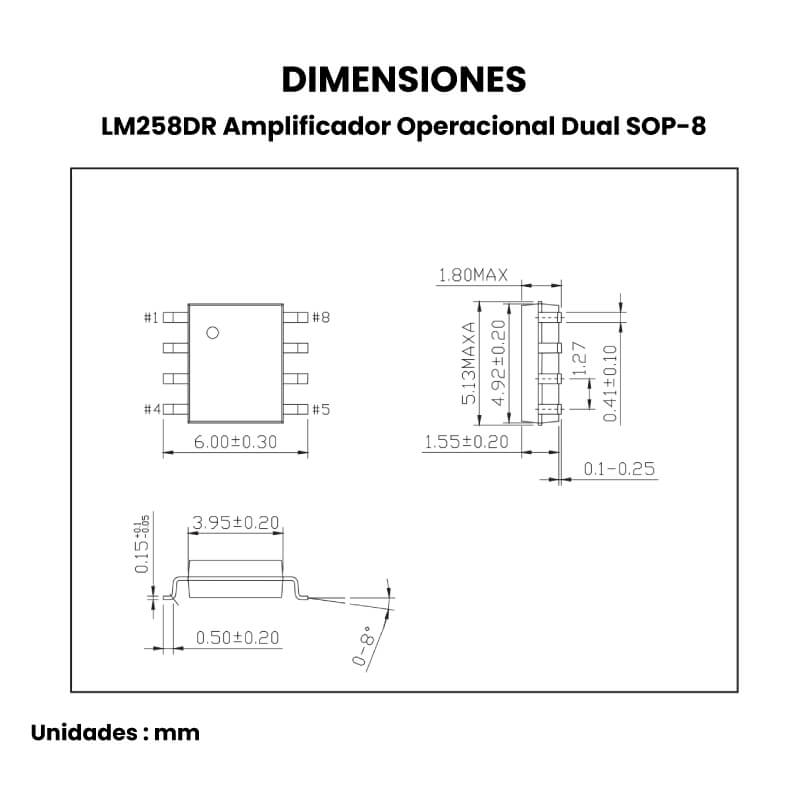

Dimensiones: 4.57 x 9.81 x 6.35 mm
Peso: 0.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

A continuación se explican algunas de las características del LM258DR

Numero de canales: Contiene dos amplificadores operacionales independientes dentro del mismo chip.
Arquitectura Interna BJT (Transistor de unión bipolar): Usa transistores bipolares para amplificar señales. Ofrece buena estabilidad y bajo ruido, pero con un consumo de corriente mayor que los amplificadores basados en CMOS.
Tasa de cambio (slew rate): 0.5 V/µs es la velocidad en la que cambia la salida en respuesta a cambios en la entrada, este valor es relativamente bajo, lo que significa que el LM258 no es ideal para señales de alta frecuencia.
Voltaje de offset: Es el voltaje de error en la entrada cuando la salida debería ser cero. Un offset bajo significa mayor precisión.
Baja deriva de voltaje de offset: Indica cuánto varía el voltaje de offset con la temperatura. Un valor bajo mejora la estabilidad térmica.
Bajo consumo de energía: Corriente que consume cada amplificador operacional en reposo. Esto lo hace ideal para aplicaciones de bajo consumo.
CMRR (Common Mode Rejection Ratio): 70 dB – 80 dB, indica qué tan bien rechaza señales en modo común (ruido en ambas entradas). Cuanto mayor sea este valor, mejor.
Baja distorsión armónica total: 0.1% máximo (a 1 kHz), este dato es util para conocer que tanto la señal de salida se desvía de la forma de onda original. 0.1% es una distorsión muy baja, útil para señales de audio o precisión.
