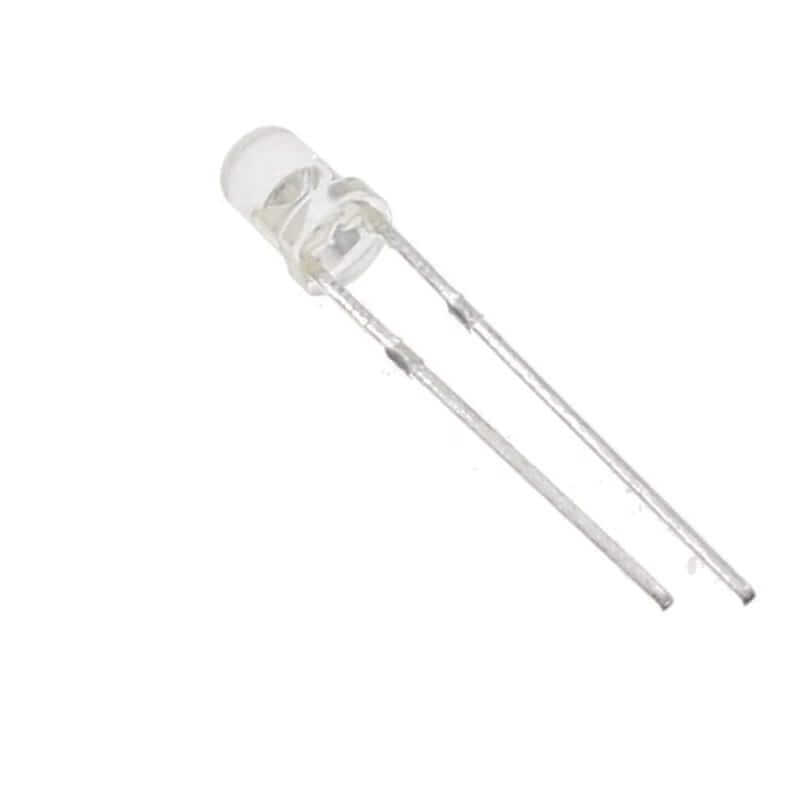

Led Ultrabrillante 5mm

Name: Led Ultrabrillante 5mm
SKU: 1019
Availability: InStock

$ 1.00

Color

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: DIFUSOS & ULTRABRILLANTES, LEDS, OPTOELECTRÓNICA Etiquetas: 5mm, led, led de colores, led ultra, led ultrabrillante 5mm, leds ultrabrillantes, ultra brillantes de colores, VERDE

Comprados juntos frecuentemente

INFORMACIÓN

Led Ultrabrillante 5mm es un diodo emisor de luz (LED) que produce una cantidad de luz significativamente mayor que un LED estándar, con una mayor intensidad luminosa medida en mili candelas (mcd). Encuéntralos en diferentes colores: Blanco, Rojo, Verde, Amarillo y Azul, podrás elegir el color que más se ajuste a tus necesidades.

Se utilizan en muchos dispositivos electrónicos como pueden ser: Juguetes, Iluminación, Semáforo, Automotriz, Publicidad comercial al aire libre, indicador del panel frontal y más. Es ideal para prácticas de electrónica, es de fácil utilización, ya que se pueden conectar fácilmente a un protoboard o implementarlos en tus propias placas de circuitos eléctricos PCB.

ESPECIFICACIONES Y CARACTERÍSTICAS

Ángulo de visión: 30°
Número de pines: 2
Diámetro de encapsulado: 5mm
Material de Shell: Epóxico

Azul

Tipo: Led ultrabrillante color azul
Voltaje típico de trabajo: 3 a 3.2 volts
Corriente típica: 20mA
Longitud de onda: 450 a 455nm
Intensidad luminosa:7000 a 8000mcd
Peso: 0.24 g

Rojo

Tipo: Led ultrabrillante color rojo
Voltaje típico de trabajo: 2 a 2.2 volts
Corriente típica: 20mA
Longitud de onda: 620 a 625nm
Intensidad luminosa:2000 a 3000mcd
Peso: 0.24 g

Verde

Tipo: Led ultrabrillante color verde
Voltaje típico de trabajo: 3 a 3.2 volts
Corriente típica: 20mA
Longitud de onda: 515 a 525nm
Intensidad luminosa:15000 a 18000mcd
Peso: 0.24 g

Amarillo

Tipo: Led ultrabrillante color amarillo
Voltaje típico de trabajo: 2 a 2.2 volts
Corriente típica: 20mA
Longitud de onda: 588 a 592nm
Intensidad luminosa:1500 a 2000mcd
Peso: 0.25 g

Blanco

Tipo: Led ultrabrillante color blanco
Voltaje típico de trabajo: 3 a 3.2 volts
Corriente típica: 20mA
Longitud de onda: 6000 a 9000K
Intensidad luminosa:6000 a 8000mcd
Peso: 0.25 g

TUTORIALES

UNIT Electronics: ¿Cómo prender un led con un push botton?

DOCUMENTACIÓN Y RECURSOS

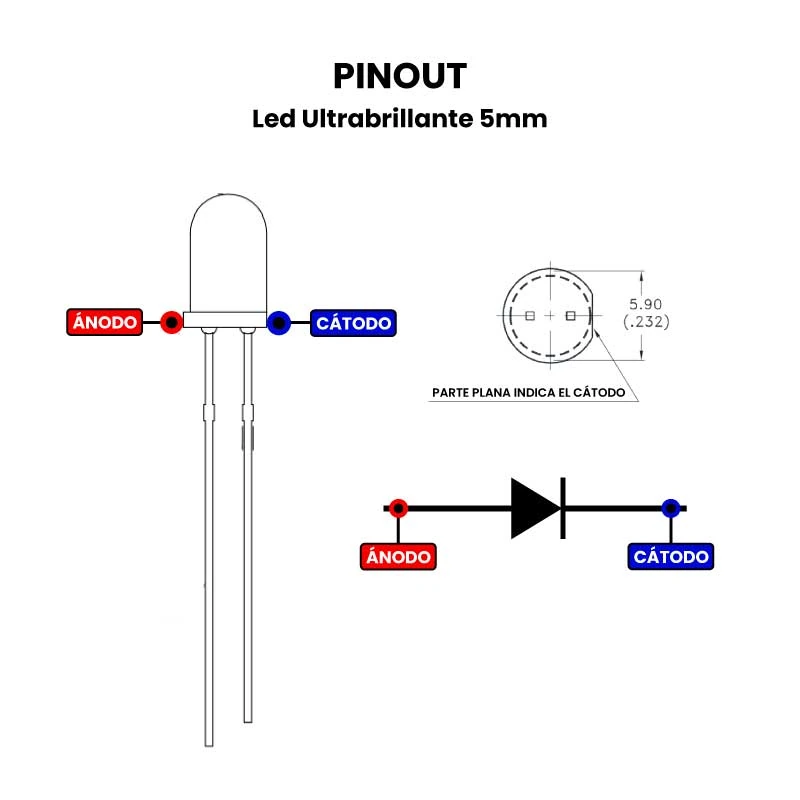

Pinout

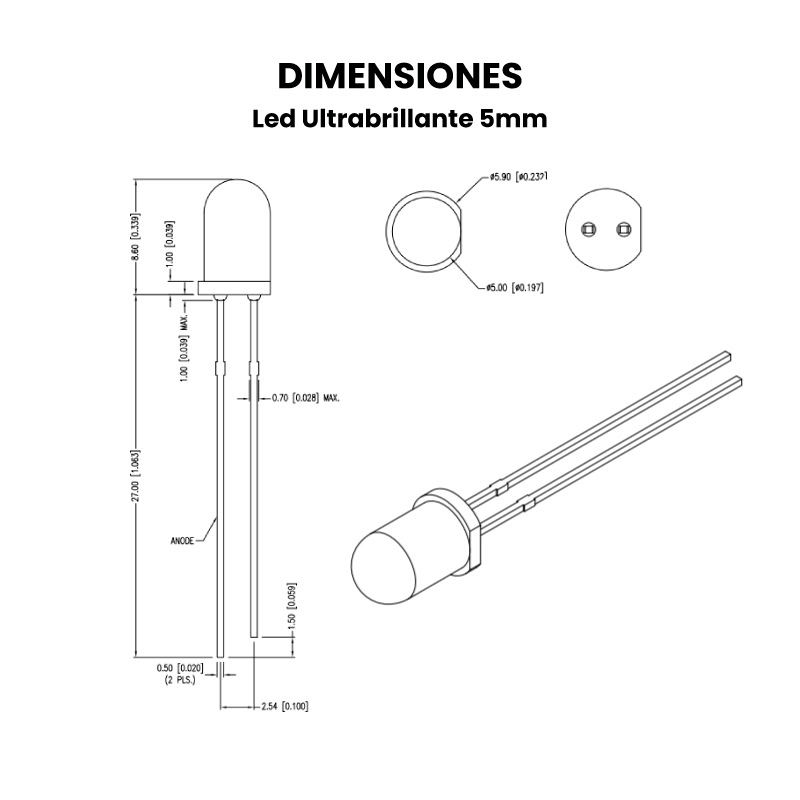

Dimensiones
Resistores comerciales a ocupar en leds

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Uso de Resistencia limitadora: Siempre usa una resistencia limitadora para proteger el LED, ya que los LEDS funcionan con corriente constante y una resistencia adecuada evitará que se quemen. Calcula el valor de la resistencia utilizando la fórmula:

Revisión de polaridad y conexión: Los LEDS tienen una polaridad definida, es decir, el ánodo (positivo) debe conectarse a la fuente de voltaje positiva y el cátodo (negativo) a tierra o al polo negativo. Según el armado del circuito, recuerda:

En serie: Si conectas LED en serie, asegúrate de que la corriente sea la misma a través de todos los LEDS. La tensión total será la suma de las tensiones de cada LED.
En paralelo: Si conectas LED en paralelo, la tensión aplicada debe ser la misma para todos los LEDS, pero cada uno debe tener su propia resistencia limitadora para evitar que se sobrecargue.
