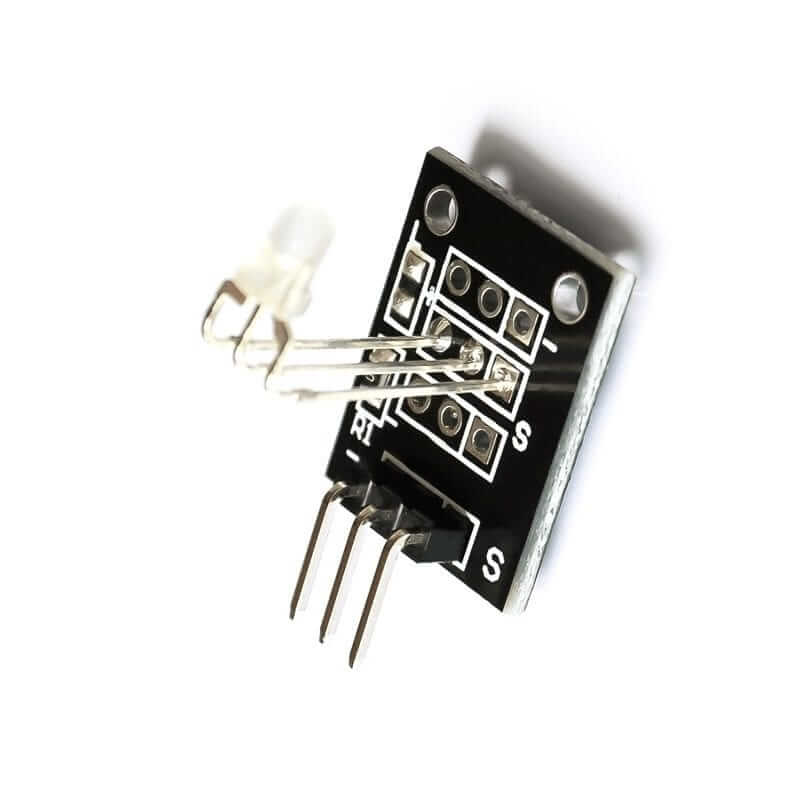

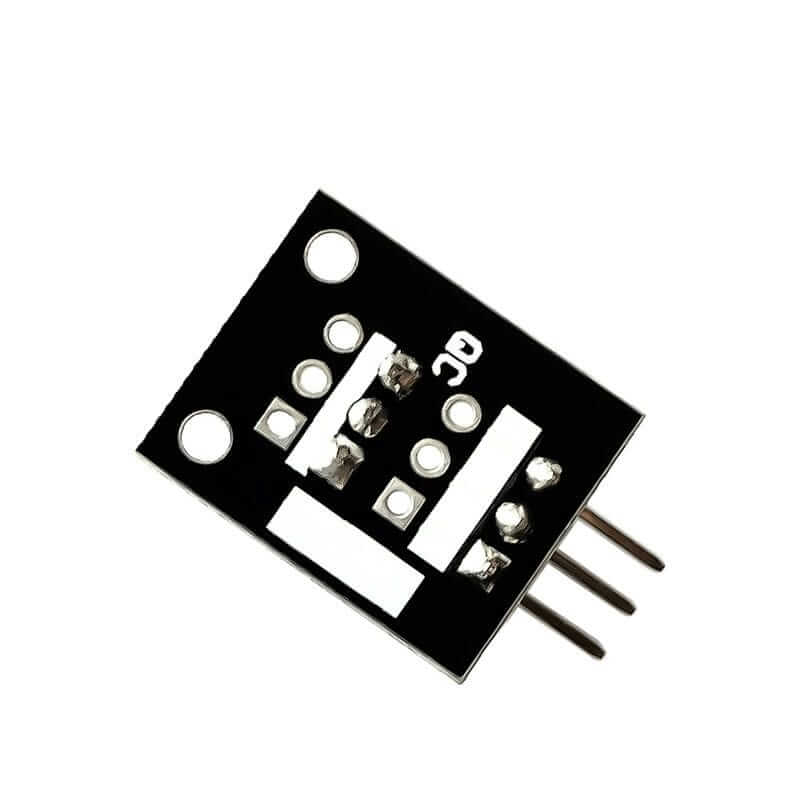

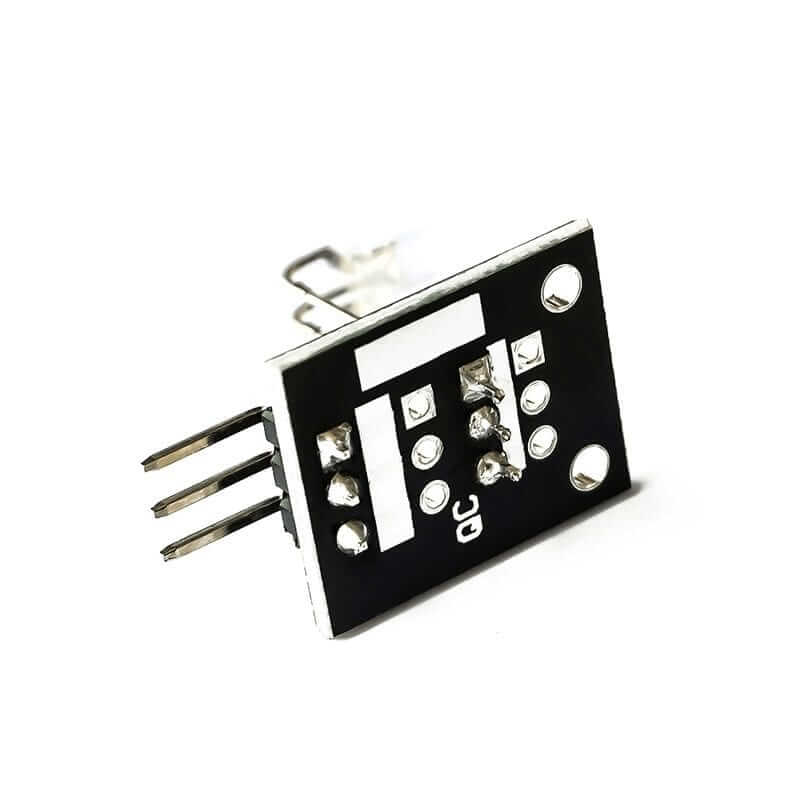

Led Bicolor 3mm KY-029

$ 25.00

4 disponibles

CANTIDAD	PRECIO
10 piezas	$ 21.31
25 piezas	$ 18.81
35 piezas	$ 16.83

SKU: AR0047 Categorías: KYS, SENSORES Etiquetas: bicolor, KY-029, ky029, led, led bicolor, pwm, ROJO, sensor, VERDE

INFORMACIÓN

El Led Bicolor 3mm KY-029 es diodo cátodo común difuso con la capacidad de emitir luz verde o roja, este ajuste puedes realizarlo por medio de PWM. Es recomendable usar en los pines de los leds resistencias de 330 o 220 ohm, para evitar el pronto deterioro.

El Led Bicolor 3mm KY-029 son ampliamente utilizados en diccionario electrónico, PDA, MP3, auriculares, cámaras digitales, VCD, DVD, audio para el automóvil, comunicaciones, computadoras, cargadores, amplificadores de potencia, instrumentación, regalos, juguetes electrónicos, teléfonos móviles, y muchos otros campos. En otros términos, se utilizan como indicadores luminosos, qué los pueden indicar la activación o desactivación de algún dispositivo electrónico.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Voltaje de alimentación:
- Verde: (2.3 – 2.6 Volts)
- Rojo: (1.9 – 2.2 Volts)
Consumo de corriente: 20 mA
Tipo de Salida: Digital
Tipo de diodo: Difusión
Color: Verde + Rojo
Longitud de onda: 571nm a 625 nm
Diámetro: 3 mm
La intensidad luminosa (MCD): 20 – 40; 60 – 80
Dimensiones: 30mm x 15mm x 13 mm
Peso: 2 g

NOTA: Requiere resistencias de 330 o e 220 ohm.

TUTORIALES

Uso de un Led Bicolor con los Sensores de Temperatura KY-028 y KY-013-Blog Unit Elecronics

DOCUMENTACIÓN Y RECURSOS

Datasheet- KY-029

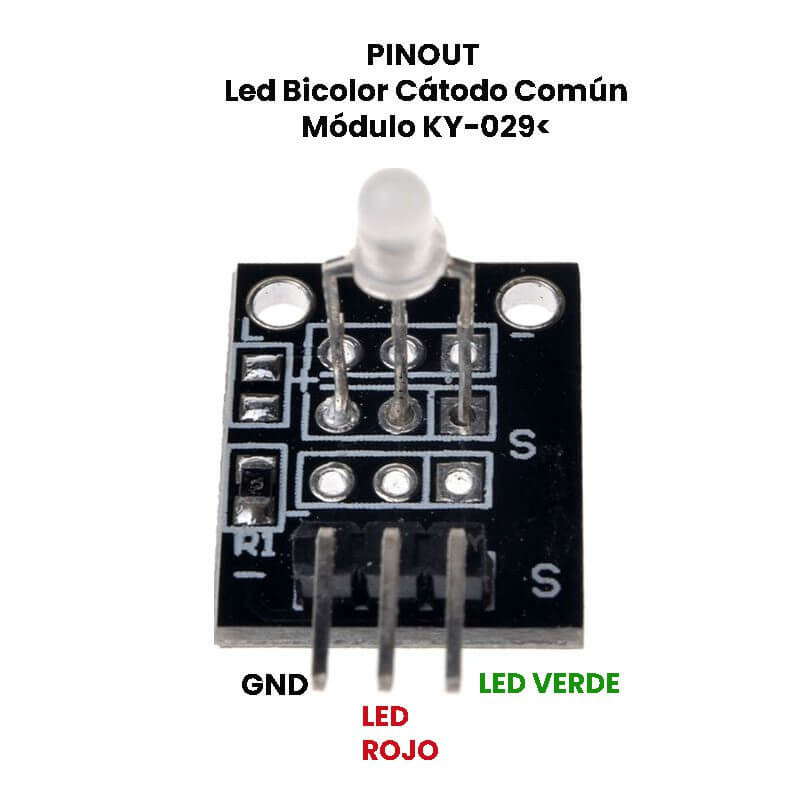

Pinout

INFORMACIÓN ADICIONAL

¿Cómo testearlo?

Para que tenga una larga vida útil el modulo, se recomienda utilizar resistencias eléctricas a las salidas del pin (Red,Green) respectivamente. Para iniciar con la prueba es necesario utilizar el multímetro en el modo de continuidad, con las puntas del mismo tendrás que realizar lo siguiente. La punta roja en el pin (Red) y la punta negra a negativo del modulo. utiliza la misma técnica para el pin (Green).

Nota: Recuerda realizar la prueba sin tener alimentado el modulo.

¿Qué es un LED bicolor?

Es un diodo emisor de luz, qué tiene la peculiaridad de mostrarnos dos fuentes de luz distintas. internamente esta construida por un material semiconductor.
