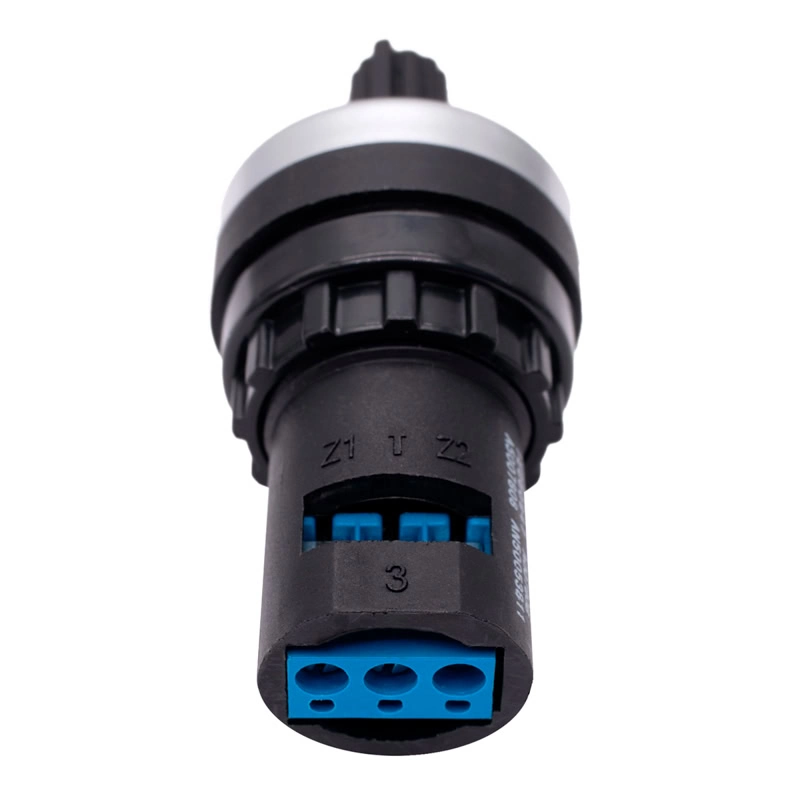

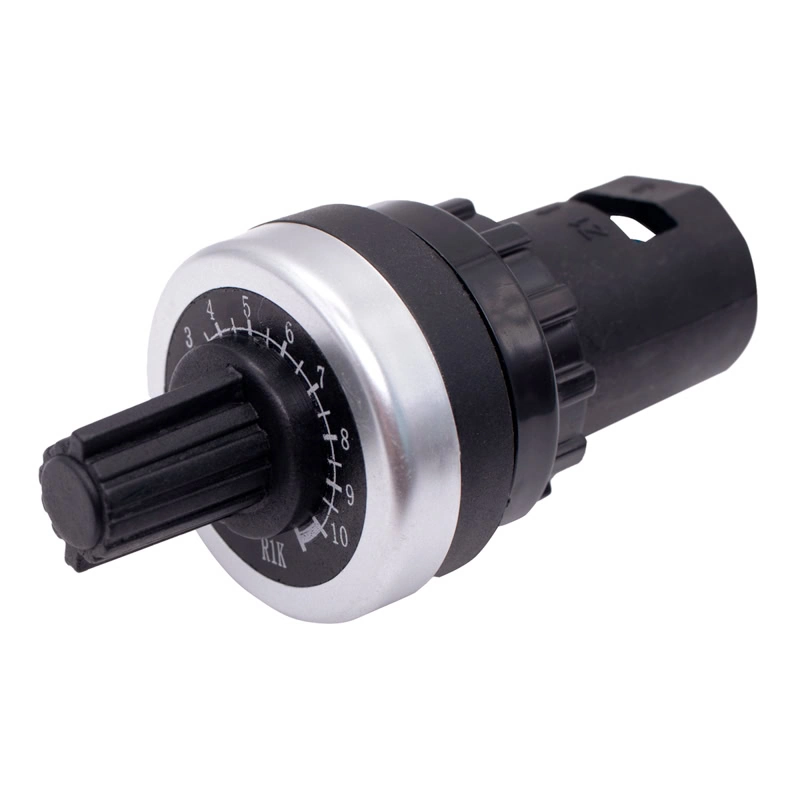

LA42DWQ-22 Potenciómetro Inversor

INFORMACIÓN

El LA42DWQ-22 es un potenciómetro rotativo industrial de alta precisión, con un diámetro de montaje de 22 mm, que se utiliza para controlar la velocidad, el par o la corriente en equipos como convertidores de frecuencia y controladores de velocidad. Sirve para regular la resistencia de manera giratoria, permitiendo ajustar la salida de voltaje o corriente.

Algunos usos frecuentes son:

• Control de audio: También puede usarse en equipos de sonido para controlar el volumen.
• Control de velocidad: Se usa para regular la velocidad en motores y variadores de frecuencia.
• Ajuste de parámetros: Sirve como un dial para ajustar parámetros como el límite de par o de corriente en un sistema.
• Control de proyectos electrónicos: Es útil en cualquier proyecto que requiera un control rotatorio preciso de la resistencia, voltaje o corriente.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Potenciómetro rotativo industrial.
• Valores disponibles: 1k, 5k y 10K
• Montaje: Diseñado para montaje en panel con conexión sin soldadura, usando tornillos.
• Diámetro de montaje: 22 mm
• Voltaje de Operación: 250V
• Corriente de Suministro: 10A
• Potencia Nominal: 0.5W
• Temperatura de Funcionamiento: -20 °C a 55 °C
• Nivel de Protección: IP65 contra polvo y agua.
• Dimensiones: 66mm x 31mm x  31mm
• Peso: 28.5g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

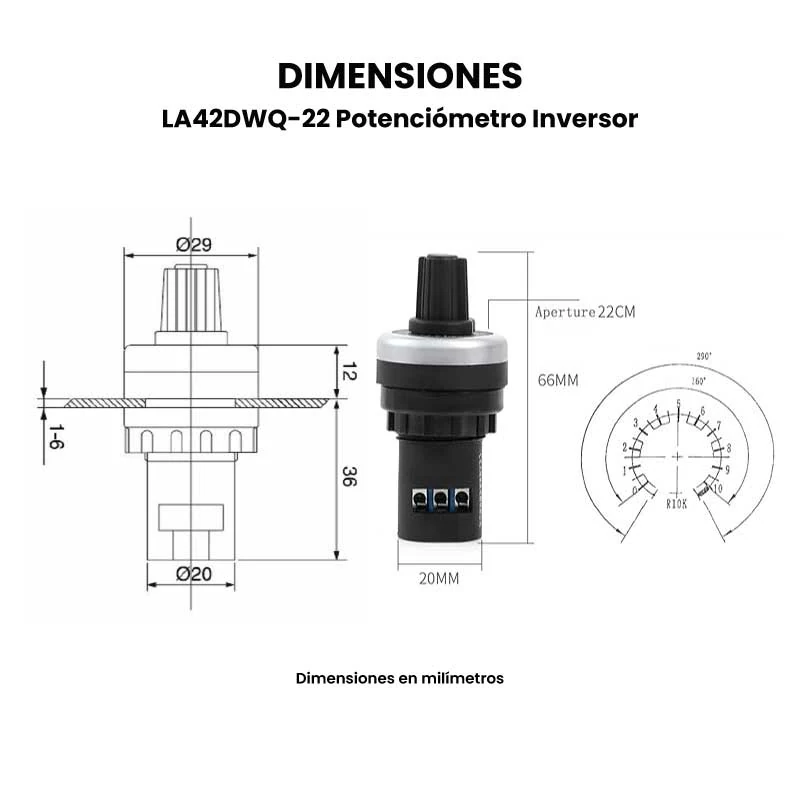

• Dimensiones

INFORMACIÓN ADICIONAL

Configuración de conexión del Potenciómetro Inversor LA42DWQ-22

Existen 2 configuraciones de conexión a considerar y son:

• Z1 u ⬆: Con esta configuración la resistencia incrementa girando en el sentido de las agujas del reloj.
• Z2 u ⬆: Con esta configuración la resistencia disminuye girando en el sentido de las agujas del reloj

Recomendaciones de uso

• Control del par: Evite aplicar un par excesivo al potenciómetro para evitar daños en las estructuras mecánicas internas.
• Ángulo de rotación: La manivela giratoria no suele poder girar 360°, por lo que se debe prestar atención al límite del ángulo de rotación durante su uso.
• Método de instalación: Durante la instalación, alinee el bloque de posicionamiento con la muesca del orificio de montaje, inserte el mando en el orificio de montaje y apriete la rosca del tornillo.
