L76K Módulo Multi-GNSS Compatible para Placas de Desarrollo XIAO

INFORMACIÓN

El L76K Módulo Multi-GNSS es un receptor compacto que soporta múltiples sistemas de navegación por satélite (GNSS), incluidos GPS, GLONASS y BeiDou, para ofrecer una ubicación precisa y rápida. Está diseñado para integrarse fácilmente con las placas de desarrollo XIAO de Seeed Studio, lo que lo hace ideal para proyectos que requieren seguimiento y posicionamiento en tiempo real.

Este módulo es útil en una amplia gama de aplicaciones como rastreo de vehículos, dispositivos portátiles, drones, y proyectos de IoT que necesitan información precisa de ubicación. Gracias a su bajo consumo de energía y tamaño reducido, es perfecto para aplicaciones portátiles y dispositivos alimentados por baterías donde el espacio y la eficiencia son críticos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Seeed Studio
• Modelo: L76K Módulo Multi-GNSS
• Matrícula: 109100021
• Bandas GNSS:
  • GPS L1 C/A: 1575.42 MHz
  • GLONASS L1: 1602 MHz
  • BeiDou B1: 1561.098 MHz
• Canales:
  • Seguimiento: 32
  • Adquisición: 72
• TTFF:
  • Arranques en frío: 30s (sin AGNSS) y 5.5s (con GNSS)
  • Arranques en caliente: 5.5s (sin AGNSS) y 2s (con AGNSS)
• Sensibilidad:
  • Adquisición automática: -148dBm
  • Seguimiento: -162dBm
  • Readquisición: -160dBm
• Exactitud:
  • Posición: 2.0m CEP
  • Velocidad: 0.1 m/s
  • Aceleración: 0.1 m/s²
  • Tiempo: 30ns

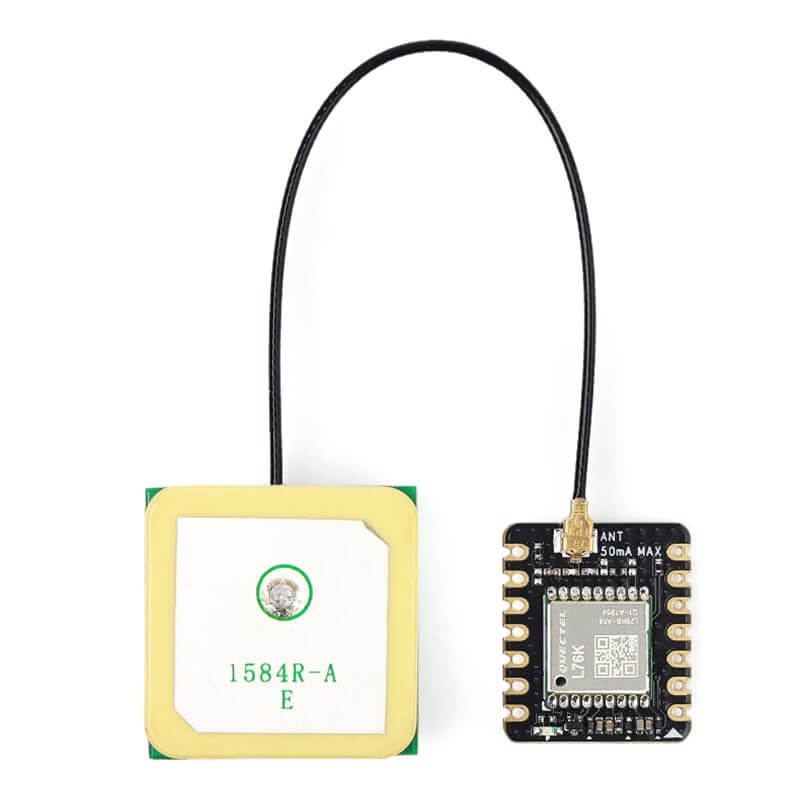

• Antena:
  • Tipo: Antena GNSS activa
  • Frecuencia de funcionamiento: 1559–1606 MHz
  • Cable coaxial: RF1.13 Longitud = 10 cm
  • Conector de cable: enchufe U.FL RA
• Consumo de corriente (con antena activa):
  • Adquisición automática: 41mA
  • Seguimiento: 41 mA
  • En espera: 360uA
• Interfaz UART:
  • Velocidad en baudios: 9600~115200 bps (predeterminado: 9600 bps)
  • Frecuencia de actualización: 1 Hz (predeterminado) y 5 Hz (máx.)
  • Protocolo: NMEA 0183 protocolo propietario de CASIC
• Dimensiones: 21×18mm
• Peso: 17.79 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

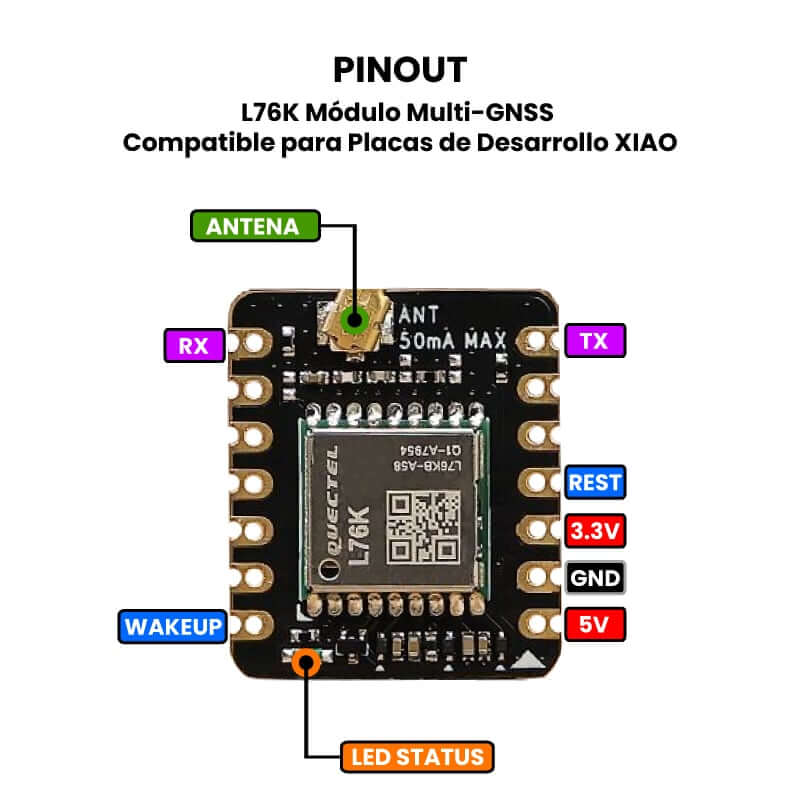

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Características principales

• Recepción mejorada: Amplificador de bajo ruido incorporado y filtro de ondas acústicas de superficie para una mejor sensibilidad y reducción de ruido.
• Alta precisión: 32 y 72 canales, seguimiento de -162 dBm, sensibilidad de readquisición de -160 dBm.
• Eficiencia energética: 41 mA de seguimiento y adquisición, 360 µA en espera.
• Sistemas multi-GNSS: Tecnología Quectel L76K, compatible con GPS, BeiDou, GLONASS y QZSS.
• Antena de cerámica: Recepción de señal mejorada, superior a las antenas tradicionales.

Aplicaciones

• Navegación GPS
• Rastreador GPS
• Ciudad inteligente
• Gestión de Logística y Transporte

¿Busca un módulo GPS fácil de usar para sus proyectos XIAO?

El módulo GNSS L76K es la respuesta. El módulo GNSS L76K, diseñado específicamente para SeeedStudio XIAO, es un receptor multi-GNSS versátil y eficiente. Compatible con todas las placas de desarrollo XIAO, ofrece soporte integral para varios sistemas satelitales, incluidos GPS, BeiDou, GLONASS y QZSS. Este módulo es capaz de realizar posicionamiento tanto de sistemas múltiples combinados como de sistemas individuales independientes, lo que garantiza flexibilidad y precisión en diversas aplicaciones.

El módulo, mejorado con la funcionalidad AGNSS, cuenta con un amplificador de bajo ruido integrado y un filtro de ondas acústicas de superficie, lo que proporciona un posicionamiento rápido y preciso. Viene equipado con una antena GNSS activa de alto rendimiento, optimizada para frecuencias GPS L1 C/A, BeiDou B1 y GLONASS L1, lo que garantiza una amplia cobertura y una recepción de señal confiable.

Además, el módulo cuenta con un pequeño LED verde brillante que proporciona confirmación visual de la salida de 1PPS (un pulso por segundo) cuando se establece una solución, lo que simplifica la resolución de problemas y mejora la experiencia del usuario.
