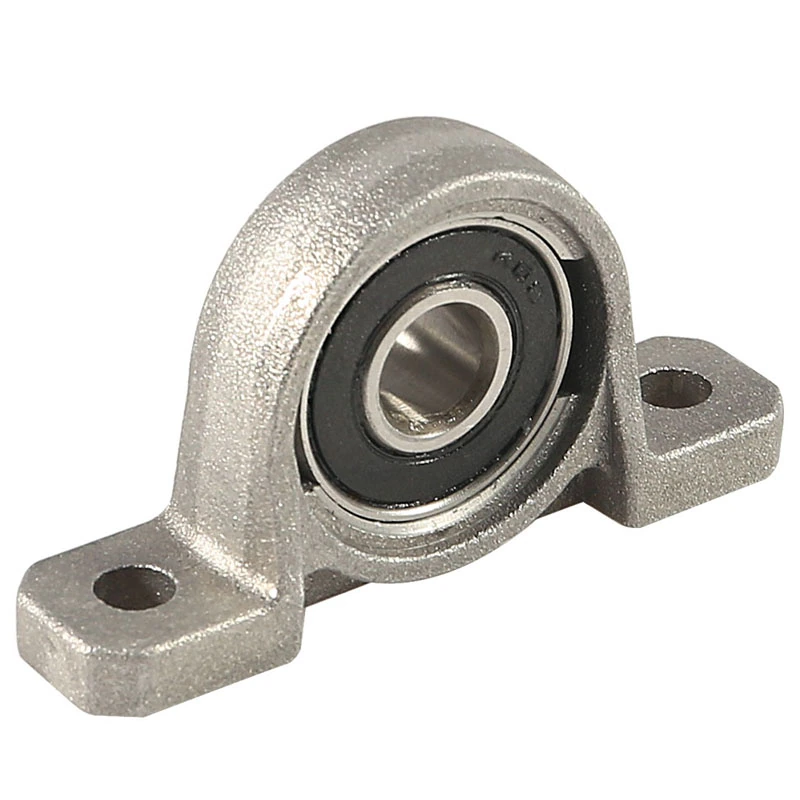

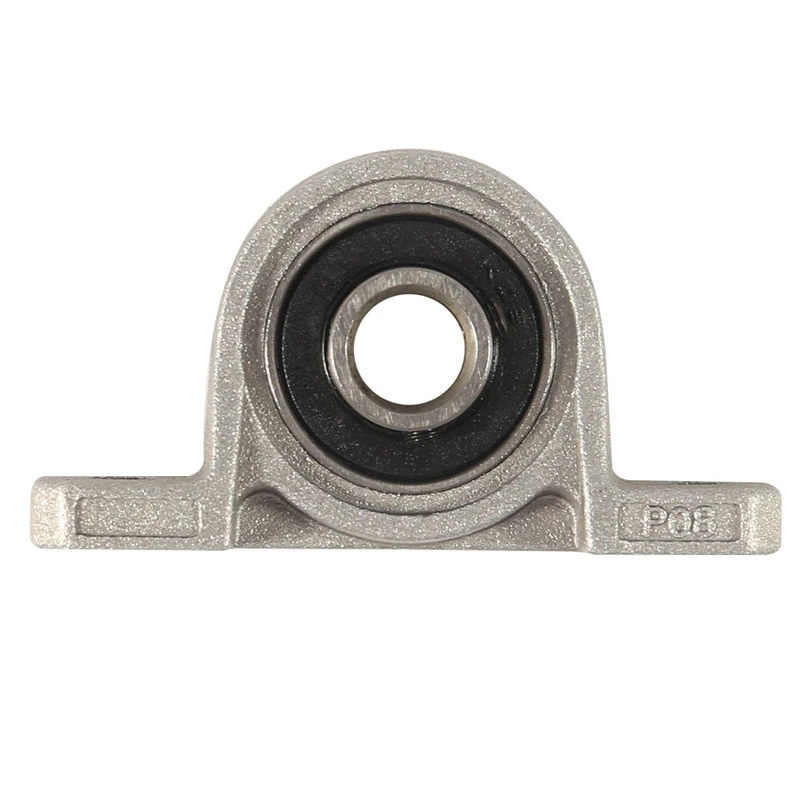

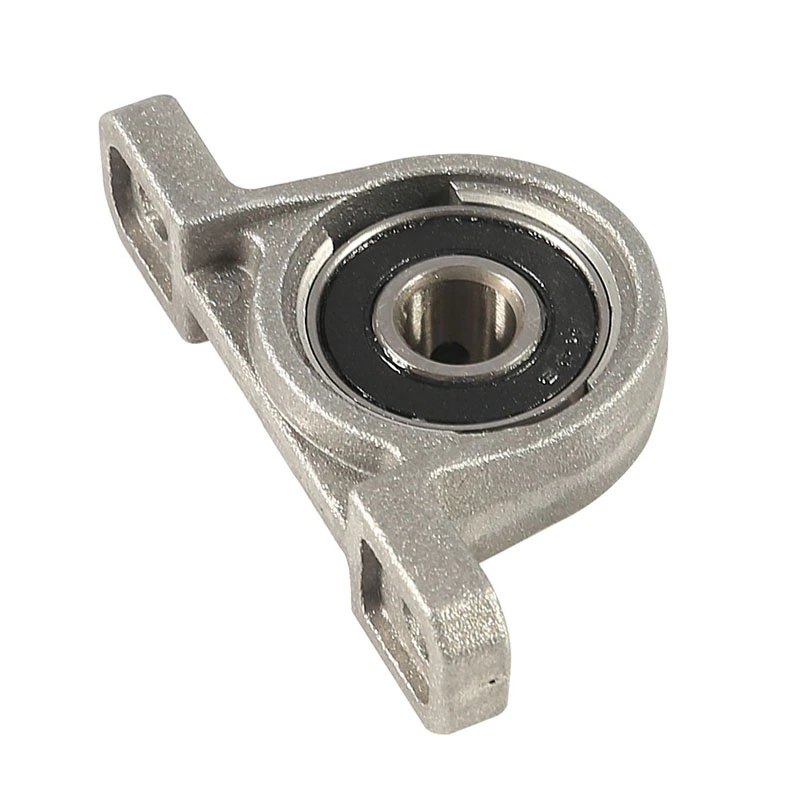

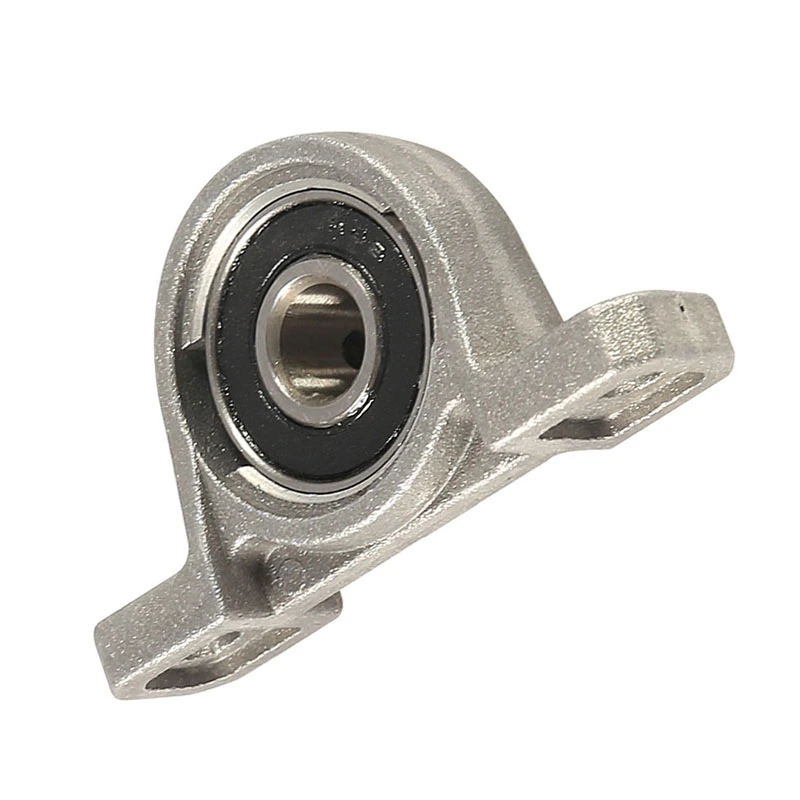

KP08 Chumacera de Piso 8mm

INFORMACIÓN

La KP08 Chumacera de Piso 8mm es un soporte metálico diseñado para alojar y mantener firme un eje o varilla lisa de 8mm de diámetro. Su estructura incluye un balero (rodamiento) montado en una base de aleación de aluminio con dos orificios de fijación, lo que permite sujetarla fácilmente a una superficie o estructura. Gracias a su diseño compacto y ligero, es ideal para aplicaciones en impresoras 3D, máquinas CNC, cortadoras láser y proyectos de automatización.

Esta chumacera permite un giro suave del eje, reduciendo la fricción y el desgaste, además de brindar estabilidad y precisión al movimiento lineal o rotativo. Su característica autoalineable permite corregir pequeños desajustes del eje, facilitando la instalación y tener un funcionamiento más fluido. Es una excelente opción para proyectos donde se requiere un soporte confiable y un ajuste preciso del eje o husillo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Chumacera de Piso
• Modelo: KP08
• Material: Aleación de aluminio
• Dimensiones: 55mm x 28mm x 13mm
• Diámetro interior: 8mm
• Orificios para tornillos de sujeción: M4
• Cuenta con dos opresores para fijar Tornillo o Flecha
• Medida de llave hexagonal para opresores 1.5mm
• No se incluye llave hexagonal
• Peso: 30g

Nota: Las chumaceras tipo KP08 pueden venir ligeramente desalineadas, lo cual es normal. Gracias a su diseño esférico interno, permiten alinear fácilmente el eje usando una varilla lisa de 8mm.

DOCUMENTACIÓN Y RECURSOS

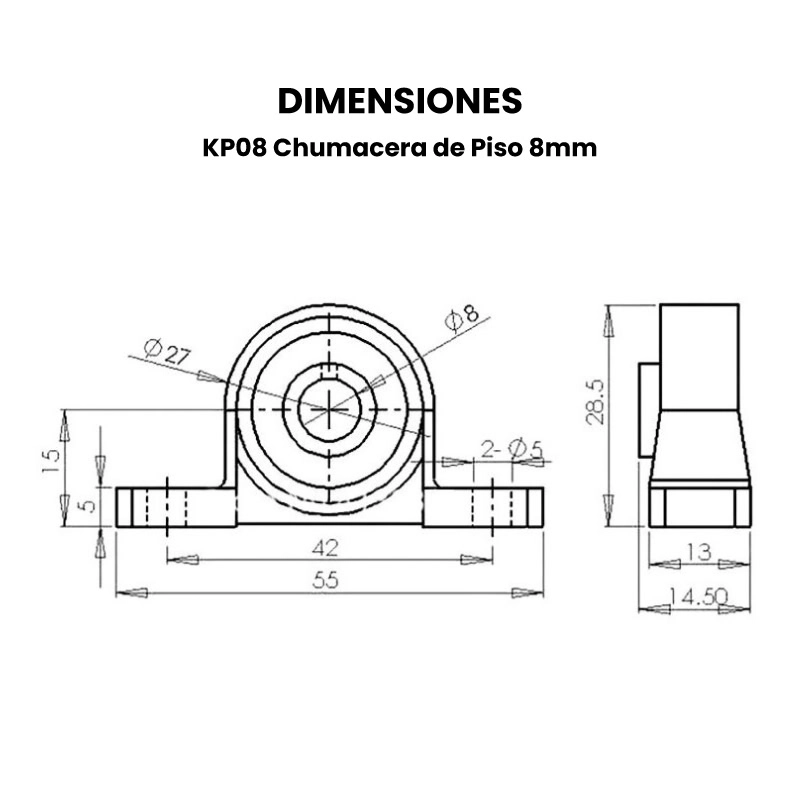

• Dimensiones

INFORMACIÓN ADICIONAL

Ventajas de Chumacera KP08:

• El eje interno del rodamiento viene con tornillos que permiten ajustar la varilla roscada  que hace que el anillo interno del rodamiento se fije en el eje. Es muy cómodo de instalar.
• Existe una cierta capacidad de autoalineación para el rodamiento, por lo que puede montarse en un estante de precisión general. Bien adaptado y ampliamente utilizado.
• Amortigua el movimiento axial.
• Evitando daños en las flechas de los motores.
• Evita el movimiento transversal, eliminando aún más el Juego o Back-lash.

¿Cómo alinear correctamente el balero de la chumacera?

Es normal que las chumaceras tipo KP08 presenten una ligera desalineación, ya que no son chumaceras rígidas. Una de sus principales ventajas es precisamente su capacidad de alinearse fácilmente gracias a su forma esférica interna, lo que permite un ajuste preciso del eje.

Para realizar una correcta alineación, sigue estos pasos:

1. Fija la chumacera a la estructura donde será instalada o sujétala firmemente con una prensa de banco.

2. Afloja o retira los tornillos prisioneros del balero.

3. Introduce una varilla lisa de 8 mm en el orificio del balero; esto servirá como guía para alinear el eje.

4. Mueve la varilla lisa para centrar el balero a la estructura de la chumacera.

Con este procedimiento, la chumacera quedará perfectamente alineada, pero si tienes dudas de los pasos y el procedimiento puedes consultar el siguiente video.

• Video demostrativo para alinear la chumacera
