Kit Radio Estéreo FM DIY 76-108MHz Receptor Inalámbrico
$ 49.00
35 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 42.08 |
| 25 piezas | $ 37.32 |
| 35 piezas | $ 33.52 |
Comprados juntos frecuentemente
INFORMACIÓN

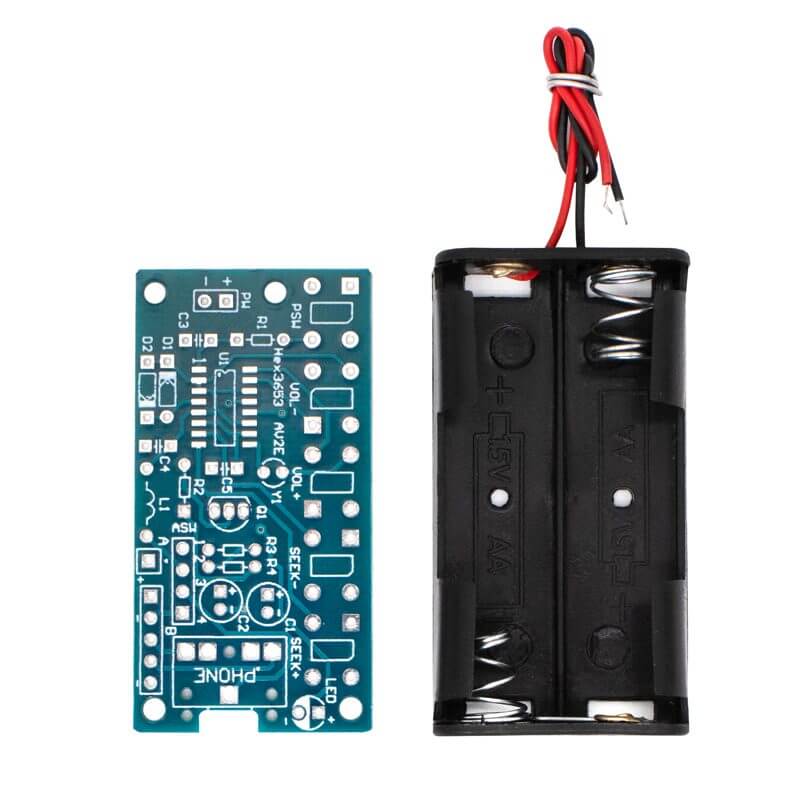

Kit Radio Estéreo FM contiene un circuito impreso de doble cara que permite desarrollar habilidades de soldadura mientras se está construyendo un proyecto funcional, ya que contiene un circuito integrado de montaje superficial y componentes de tecnología “Through hole”.
Una vez realizado el proceso de soldadura del Kit Radio Estéreo FM, este permite recibir señales moduladas FM en el rango de 76-108 MHz sólo es necesario agregar dos pilas AA (se venden por separado) en el porta pilas del kit y tener a la mano audífonos, receptor bluetooth o bocina con entrada jack 3.5mm y estará listo para transmitir la señal de radio.
Gracias al circuito integrado del módulo se puede subir y bajar el volumen, cambiar de canal en la banda FM y usar una antena externa en caso de ser requerido.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: HEX3653
- Chip principal: RDA5807FP sintonizador FM
- Color de PCB: Azul
- Voltaje de entrada: 2 pilas AA = 3V
- Consumo de Corriente ≈ 30 mA
- Ancho de banda de recepción: 76 – 108 MHz
- Peso: 13g
- Dimensiones: 54.9mm x 28mm
- No incluye: baterías, audífonos o antena.

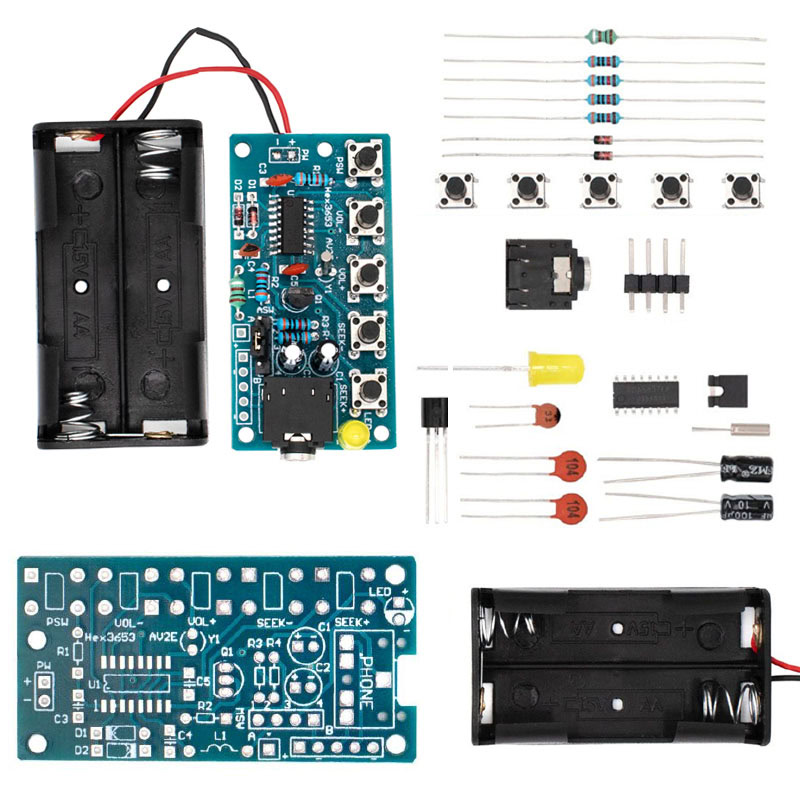

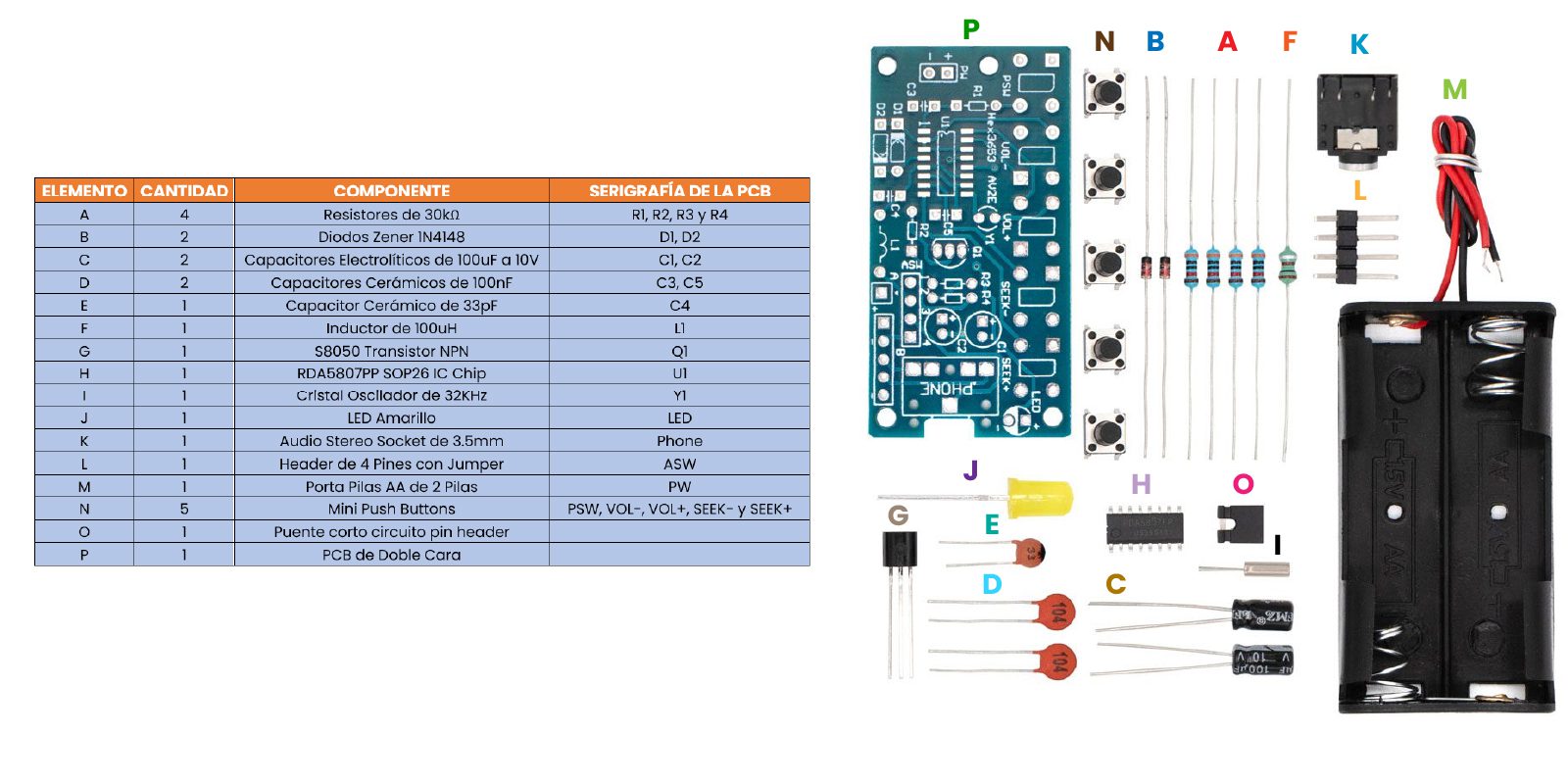

KIT RADIO ESTÉREO FM INCLUYE

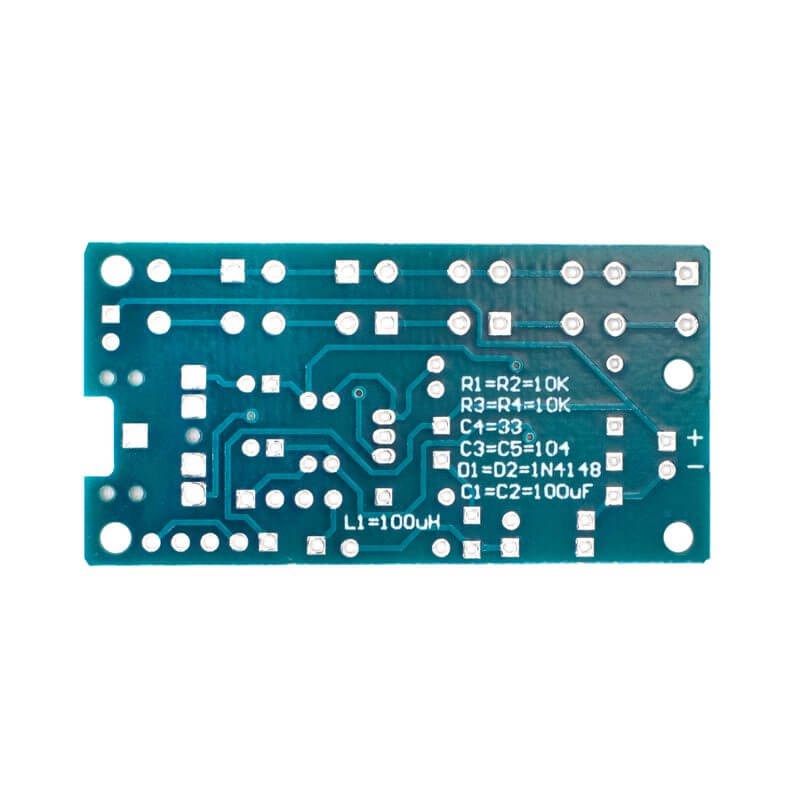

*Nota: El valor de los componentes puede variar al indicado en la serigrafía de la PCB
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Como utilizar este módulo
- Para realizar el proceso de soldadura te recomendamos tener a la mano los básicos: cautín y soldadura, aunque existen otras herramientas que pueden ayudar a obtener un acabado más profesional que puedes encontrar aquí.
- Cuando comiences el proceso de soldadura te recomendamos:
- Comenzar por el chip SMD RDA5807FP, si es la primera vez que realizas este proceso te recomendamos soldar primero una terminal en la esquina del chip y seguir toda la línea, una vez asegurado un lado, puedes asegurar el otro lado con mayor facilidad. (En caso de exceso de soldadura puedes retirarla con malla desoldadora)
- Posteriormente puedes proceder con las resistencias, los capacitores cerámicos, el inductor y diodos, puedes soldar estos componentes uno por uno o colocarlos en su posición y posteriormente soldar.
- Coloca el transistor Q1, el cristal Y1, inserta el LED y los capacitores electrolíticos C1 y C2.
- Inserta los push buttons en: PWR, VOL-, VOL+, SEEK- y SEEK+
- Inserta el audio jack de 3.5 mm en PHONE y suelda los 5 pines.
- Coloca el header de 4 pines (AWS) en la pcb y suelda desde la parte inferior, recuerda que el lado con las terminales de mayor longitud debe dirigirse a la parte superior.
- Puedes utilizar un cepillo y/o alcohol isopropílico para limpiar la placa de cualquier residuo de grasa, Flux o soldadura.
- Usa unas pinzas para pelar las puntas del cable del porta pilas y suéldalos en PW, ten cuidado con las polaridades del portapilas, el cable rojo es positivo y el negro negativo, posteriormente coloca dos pilas AA.
- Coloca el pin header en el pin 2 y 3 de ASW, conecta unos audífonos o una pequeña bocina al módulo y enciéndelo presionando el botón PSW.

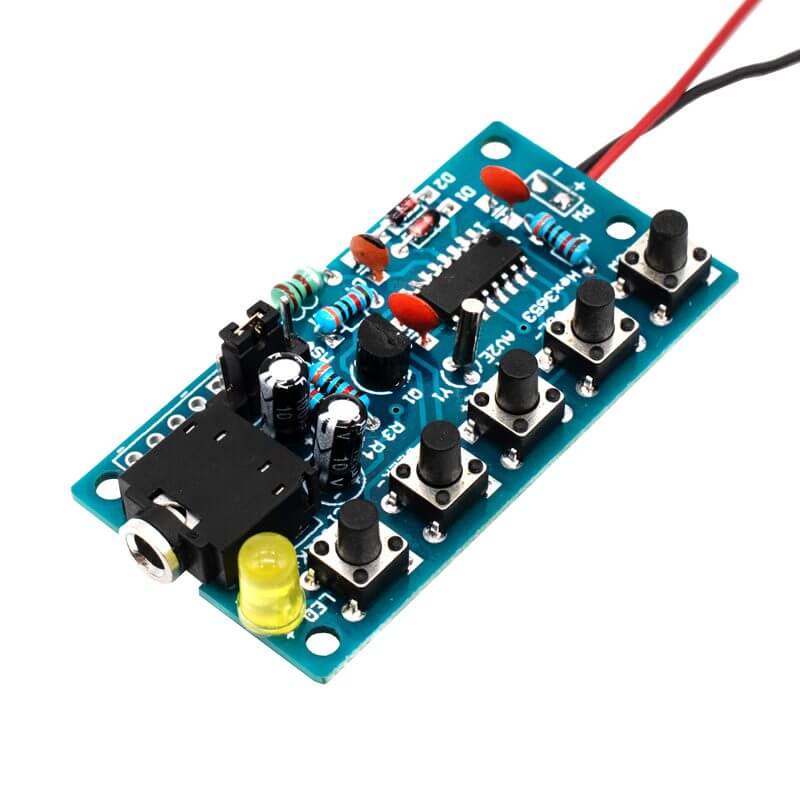

¡Listo! ya puedes empezar a sintonizar estaciones de radio FM
ENLACES EXTERNOS
| Peso | 0.013 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
1 valoración en Kit Radio Estéreo FM DIY 76-108MHz Receptor Inalámbrico
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
También te recomendamos…
Productos relacionados
eduardo_859 (propietario verificado) –
El kit llegó bien, todo está incluído. Tuve un primer intento de ensamble y no funcionó.
Pudiera ser debido a que algo no quedó bien soldado, pero también sospecho que es porque la PCB está diseñada para funcionar con el chip HEX3653, mientras que el chip incluido es el RDA5807FP, que por cierto es un chip mas completo (incluye comunicación I2C). Seguiré buscando y ver si puedo echar a andar el chip por separado.
