Kit 660 Resistencias SMD 0603 33 Valores

$ 93.00

12 disponibles

CANTIDAD	PRECIO
10 piezas	$ 81.94
25 piezas	$ 73.35
35 piezas	$ 66.39

SKU: AR0769 Categorías: KITS, PASIVOS, RESISTENCIAS, SMD, SMD Etiquetas: 0603, 1 K, 1 M., 10 K, 100 K, 100R, 10R, 12 K, 150R, 18 K, 1K8, 1R, 200 K, 22R, 3 K, 300 K, 33 K, 330R, 390 K, 3R3, 43 K, 470 K, 470R, 47R, 4K7, 51 K, 5K1, 5R1, 62R, 680 K, 680R, 75 K, 7K5, 82R, kit, resistencias, SMD

Comprados juntos frecuentemente

Precio de los tres:

Este producto: Kit 660 Resistencias SMD 0603 33 Valores - $ 93.00
Kit 660 Resistencias SMD 0805 33 Valores - $ 99.00
Kit 100 LED SMD 0603 5 Colores - $ 38.00

INFORMACIÓN

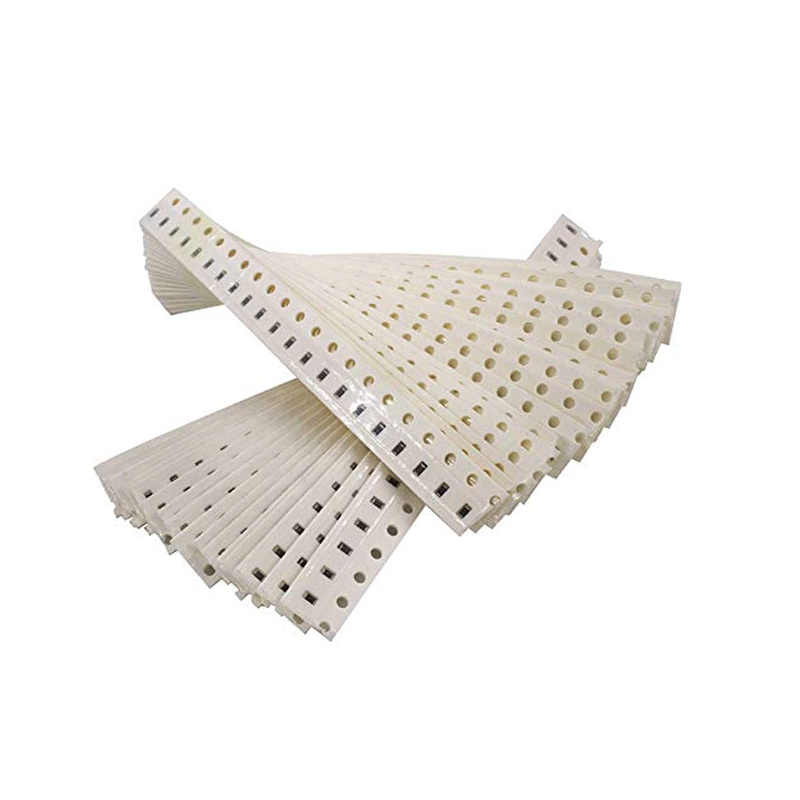

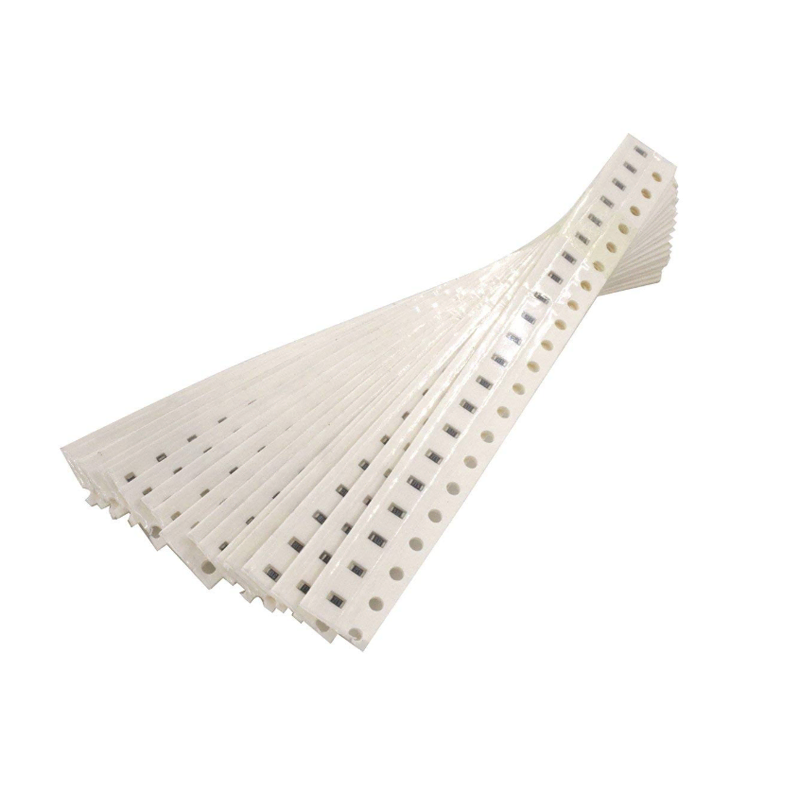

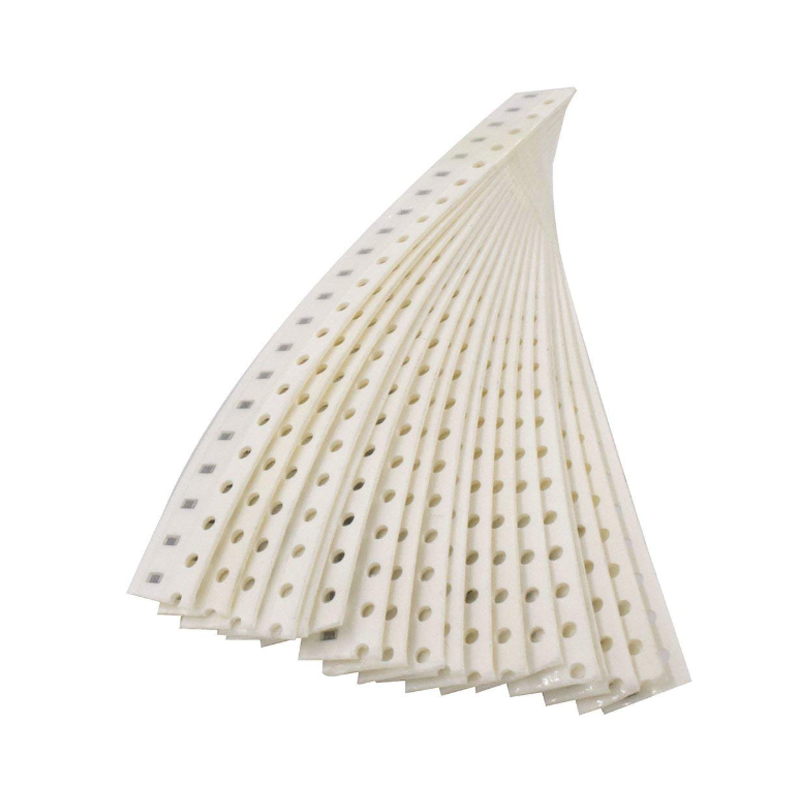

El Kit 660 Resistencias SMD 0603 son componentes electrónicos pasivos de montaje superficial (Surface-Mount Device, SMD). La potencia en estos resistores es más baja de los resistores THT, pero la tolerancia y la respuesta en temperatura son considerablemente mejores que las resistencias convencionales. Este kit contiene incluye 33 valores con 20 unidades cada uno. Los valores son:

1R, 3R3, 5R1, 10R, 22R, 47R, 62R, 82R, 100R, 150R, 330R, 470R, 680R, 1 K, 1K8, 3 K, 4K7, 5K1, 7K5, 10 K, 12 K, 18 K, 33 K, 43 K, 51 K, 75 K, 100 K,200 K, 300 K, 390 K, 470 K, 680 K, 1 M.

El Kit 660 Resistencias SMD 0603 son utilizados en circuitos impresos (PCB) por su pequeño tamaño y facilidad de automatización en ensamblaje. Útiles en circuitos de señal de baja potencia, reparación en móviles, dispositivos wearables.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: SMD
Valores: 1 Ω, 3.3 Ω, 5.1 Ω, 10 Ω, 22 Ω, 47 Ω, 62 Ω, 82 Ω, 100 Ω, 150 Ω, 330 Ω, 470 Ω, 680 Ω, 1 ΩK, 1.8 ΩK, 3 ΩK, 4.7 ΩK,5.1 ΩK, 7.5 ΩK, 10 ΩK, 12 ΩK, 18 ΩK, 33 ΩK, 43 ΩK, 51 ΩK, 75 ΩK, 100 ΩK, 200 ΩK, 300 ΩK, 390 ΩK, 470 ΩK, 680 ΩK y 1 ΩM.
Rango de temperatura: -55 °C a 155 °C
Voltaje
- Trabajo máximo: 200 V
- Sobrecarga máximo: 400 V
Tolerancia máxima: 5%
Corriente máxima 10 A

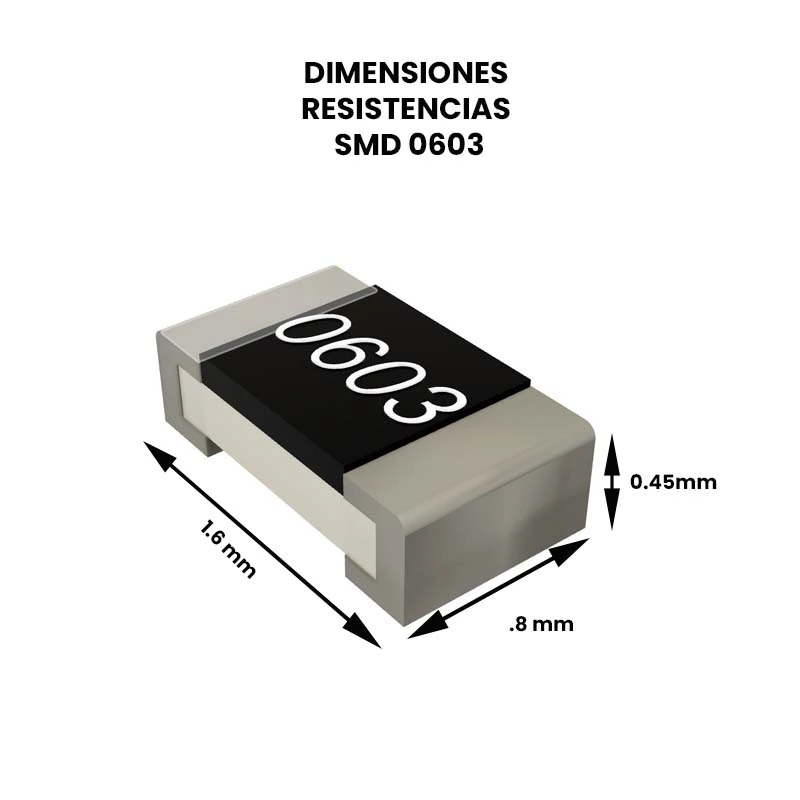

Dimensiones (0603):
- Pulgadas 0603: 0.06″ × 0.03″ (largo × ancho).
- 1.6 mm × 0.8 mm
- Altura típica: ~0.45 mm.
Peso: 13g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Nomenclatura de las resistencias SMD 0603

Las resistencias SMD 0603 suelen llevar un código impreso (a diferencia de las más grandes, como 0805 o 1206, que pueden mostrar valores completos).

Ejemplo 1: “103” → 10 (dos primeros dígitos) + 3 (número de ceros) → 10, 000Ω = 10kΩ.
Ejemplo 2: “4R7” → 4.7Ω (la “R” actúa como punto decimal).
Ejemplo 3: “000” → 0Ω (usada como puente o jumper).

En caso de no contar con esta marca debido a su tamaño reducido, favor de verífica con multímetro o esquemático. Te recomendamos las puntas de prueba para SMD.

Ventajas y consideraciones de uso

Ventajas

Miniaturización: Ideal para PCBs de alta densidad.
Bajo costo en producción masiva.
Buena respuesta en alta frecuencia (baja inductancia parásita).

Consideraciones

La manipulación manual no es recomendada (requiere buena técnica de soldadura), se recomiendan pinzas especiales.
Sensibilidad al calor excesivo durante el soldado.
Soldador de punta fina: Temperatura ≤ 300°C (evita dañar el componente).
Pasta de soldadura + Hot Air (reflow): Método preferido en producción.
Evitar puentes: Las pistas deben estar bien diseñadas para evitar cortos.
