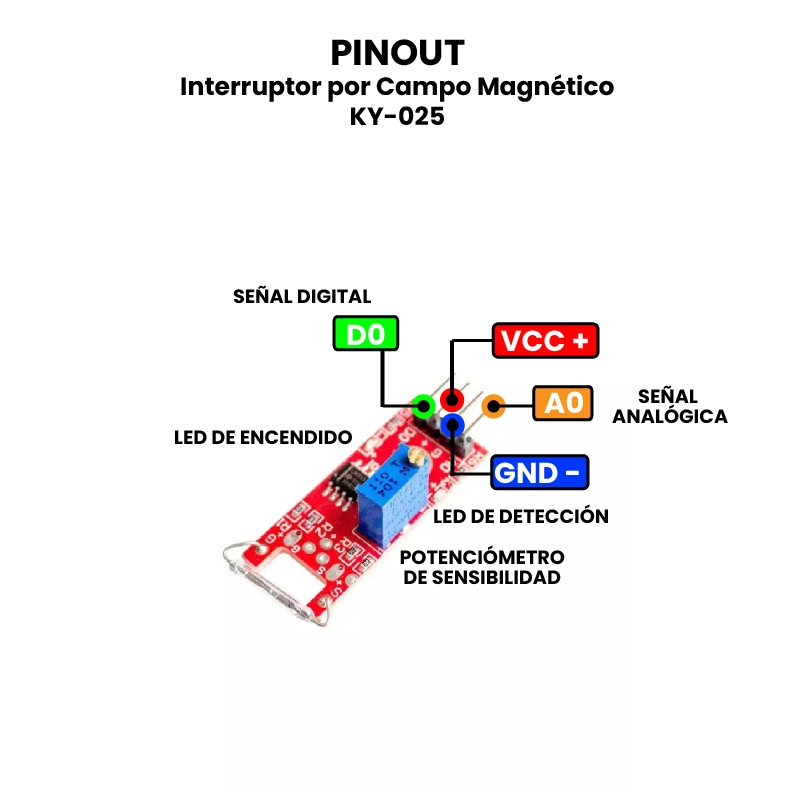

AR0043 - Interruptor por Campo Magnético KY-025 PINOUT

Interruptor por Campo Magnético KY-025

$ 23.00

74 disponibles

CANTIDAD	PRECIO
10 piezas	$ 19.85
25 piezas	$ 17.57
35 piezas	$ 15.76

SKU: AR0043 Categorías: KYS, SENSORES Etiquetas: analogico, COMPARADOR, digital, KY-025, LM2903B, LM393B, magnetico, modulo, sensor

INFORMACIÓN

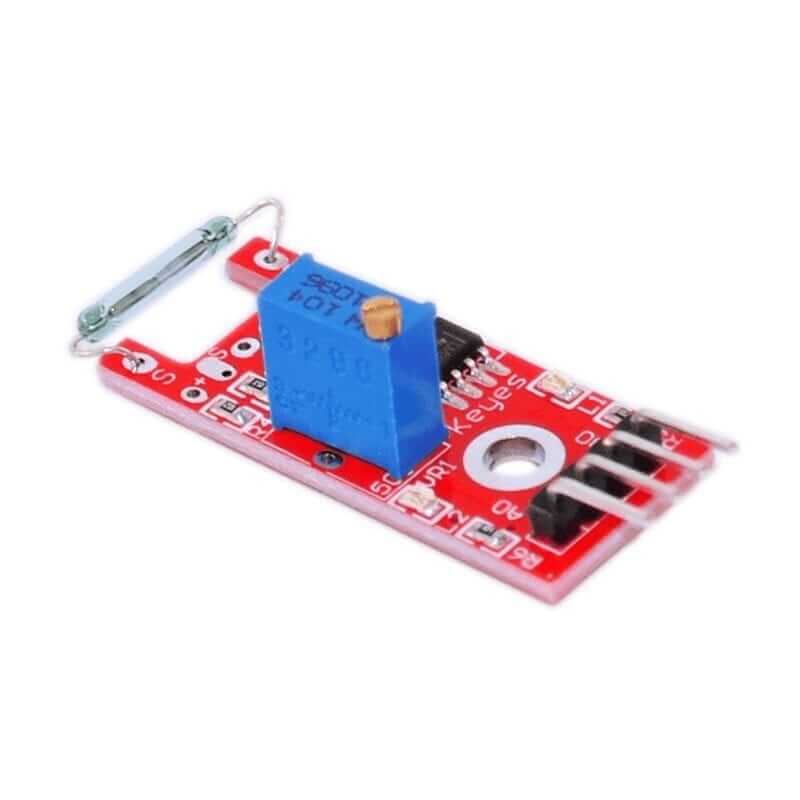

Este KY-025 es un módulo de interruptor magnético que funciona como conmutador para detectar un campo magnético y actuar en consecuencia. Además, permite configurar la sensibilidad del mismo, ya que sus contactos normalmente abiertos se cierran en la presencia de un campo magnético, por ello este módulo se puede usar para el control de gran cantidad de sistemas.

Entre sus principales usos se encuentran la detección de posición, la implementación de interruptores sin contacto, sistemas de seguridad, conteo de objetos, y control de acceso. Se utiliza comúnmente en proyectos de robótica, domótica, automatización industrial y sistemas de monitoreo, gracias a su capacidad para actuar como interruptor activado por campos magnéticos. El KY-025 es compatible con varias tarjetas de desarrollo populares, como Arduino (Uno, Nano, Mega), ESP8266, ESP32 y Raspberry Pi, lo que facilita su integración en una amplia variedad de proyectos electrónicos y de automatización.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de alimentación: 3.3 a 5 V.
Comparador de salida de corriente: 16 mA.
Salidas: Analógica y digital.
Sensor magnético: de alta sensibilidad.

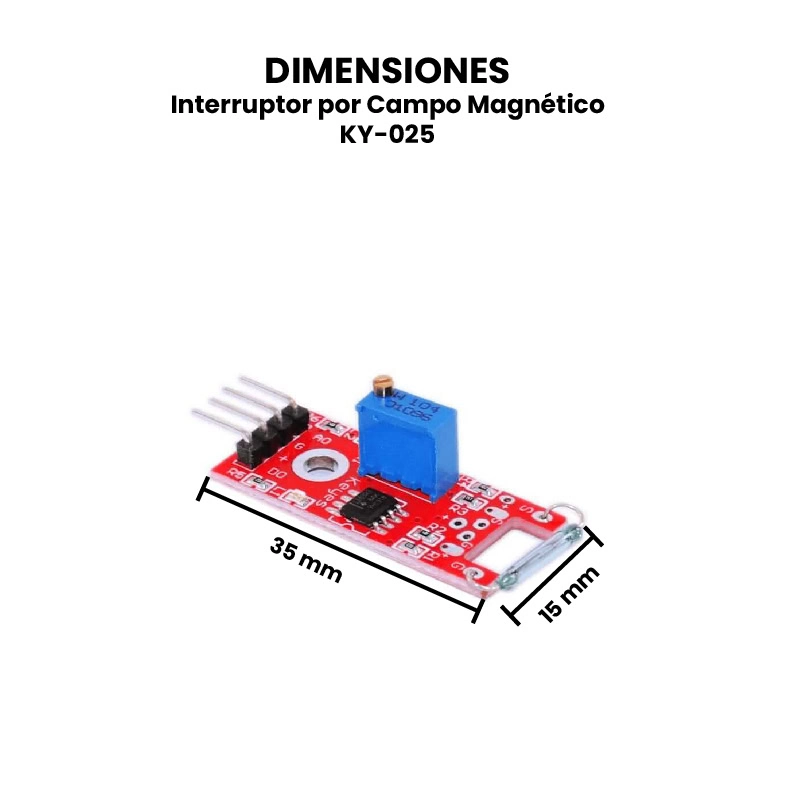

Dimensiones: 35 mm x 15 mm x 1 mm.
Peso: 3 g.

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

INFORMACIÓN ADICIONAL

¿Cómo funciona el sensor KY-025?

El KY-025 es un sensor magnético que funciona mediante un interruptor de láminas (reed switch). Este componente consiste en dos delgadas láminas metálicas encerradas en un tubo de vidrio, las cuales están normalmente separadas. Cuando se acerca un campo magnético, como el de un imán, las láminas se magnetizan, se atraen entre sí y se cierran, permitiendo el paso de corriente eléctrica.

¿Qué es un sensor digital?

Un sensor digital es un dispositivo que detecta una condición física (como luz, temperatura, movimiento, etc.) y entrega una salida binaria, es decir, solo puede tener dos estados posibles:
