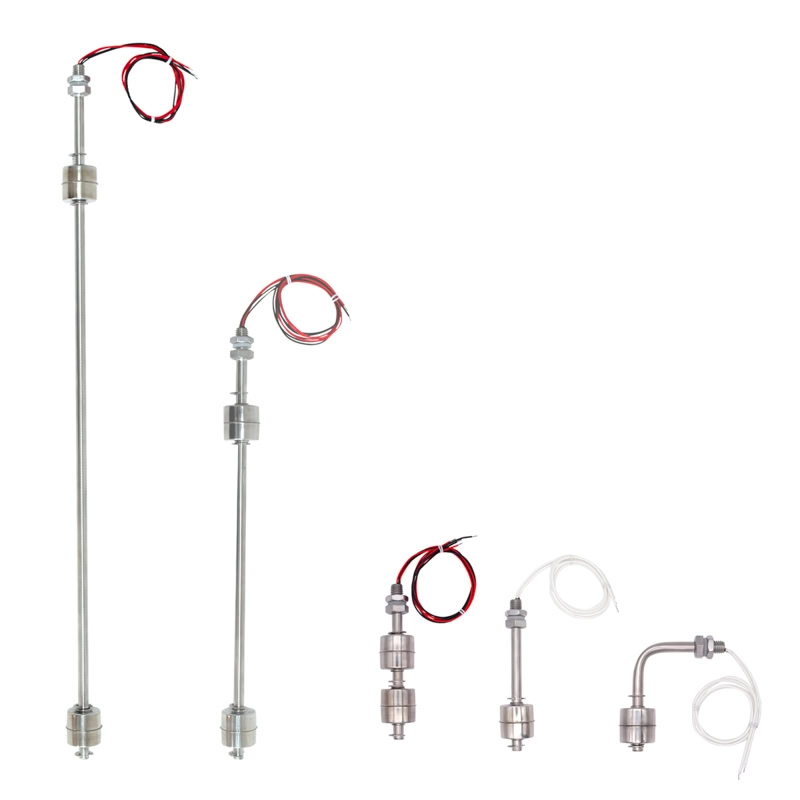

Interruptor de Flotador Tipo Bola de Acero Inoxidable

INFORMACIÓN

El interruptor de flotador tipo bola de acero inoxidable es un dispositivo de detección de nivel de líquidos que funciona mediante un mecanismo de flotación y activación magnética, diseñado para medir niveles específicos en depósitos o tanques. Consiste en una barra guía vertical que contiene interruptores reed (uno o dos) sellados internamente, y una esfera flotante hueca con un imán en su interior que se desplaza a lo largo de la barra según sube o baja el nivel del líquido. Cuando el flotador alcanza la altura de un interruptor reed, el campo magnético del imán cierra (o abre) el circuito eléctrico, generando una señal de encendido o apagado. Su longitud define la altura máxima de detección, lo que permite adaptarlo a distintos tamaños de recipientes.

Sus principales usos incluyen el control automático de bombas en sistemas de llenado o vaciado de tanques, alarmas de nivel alto o bajo en cisternas o contenedores, sistemas de riego automatizado, depósitos industriales de agua, aceites o productos químicos, así como en equipos HVAC, calderas y estaciones de tratamiento de agua. Su diseño mecánico y magnético lo hace ideal para entornos donde se requiere un sensor resistente a la humedad y de bajo mantenimiento. Gracias a sus diferentes longitudes y tipos, se adapta a distintas capacidades de tanque, ofreciendo una solución económica y efectiva para aplicaciones domésticas, comerciales e industriales.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Interruptor Flotador de Doble Bola 10 cm de Acero Inoxidable Material: Acero Inoxidable 304. Tipo: Baja Temperatura. Longitud: 100 mm. Voltajes: De Operación Soportado: 0 – 220 VDC. De Ruptura: 450 VDC – Min. Corriente Máxima: 1 A. Potencia de Salida: 10 W. Valor de Resistencia: 0.1 Ω – Min. Temperatura de Funcionamiento: 0 °C a 50 °C. Densidad: >0.7 g/cm³. Presión de Trabajo: >16 kg. Tipo de Contacto: NC. Cambio de Contacto: Reversible. Largo de Cable: 38 cm aproximadamente. Dimensiones: 100 mm x 8 mm. Peso: 55 g.



Interruptor Flotador de Doble Bola 30 cm de Acero Inoxidable Material: Acero Inoxidable 304. Tipo: Baja Temperatura. Longitud: 300 mm. Voltajes: De Operación Soportado: 0 – 220 VDC. De Ruptura: 450 VDC – Min. Corriente Máxima: 1 A. Potencia de Salida: 10 W. Valor de Resistencia: 0.1 Ω – Min. Temperatura de Funcionamiento: 0 °C a 50 °C. Densidad: >0.7 g/cm³. Presión de Trabajo: >16 kg. Tipo de Contacto: NC. Cambio de Contacto: Reversible. Largo de Cable: 38 cm aproximadamente. Dimensiones: 300 mm x 8 mm. Peso: 75 g.



Interruptor Flotador de Doble Bola 50 cm de Acero Inoxidable Material: Acero Inoxidable 304. Tipo: Baja Temperatura. Longitud: 500 mm. Voltajes: De Operación Soportado: 0 – 220 VDC. De Ruptura: 450 VDC – Min. Corriente Máxima: 1 A. Potencia de Salida: 10 W. Valor de Resistencia: 0.1 Ω – Min. Temperatura de Funcionamiento: 0 °C a 50 °C. Densidad: >0.7 g/cm³. Presión de Trabajo: >16 kg. Tipo de Contacto: NC. Cambio de Contacto: Reversible. Largo de Cable: 38 cm aproximadamente. Dimensiones: 500 mm x 8 mm. Peso: 105 g.



Interruptor Flotador de Una Bola de Acero Inoxidable 10 cm Material: Acero Inoxidable 304. Tipo: Alta Temperatura. Longitud: 100 mm. Voltajes: De Operación Soportado: 0 – 110 VDC. De Ruptura: 220 VDC – Min. Corriente Máxima: 1 A. Potencia de Salida: 10 W. Valor de Resistencia: 0.3 Ω – Min. Temperatura de Funcionamiento: – 20 °C a 120 °C. Densidad: >0.8 g/cm³. Presión de Trabajo: <1.0 MPa. Tipo de Contacto: NC. Cambio de Contacto: Reversible. Largo de Cable: 38 cm aproximadamente. Dimensiones: 100 mm x 8 mm. Peso: 46 g.



Interruptor Flotador de Una Bola Curvo de Acero Inoxidable Material: Acero Inoxidable 304. Tipo: Alta Temperatura. Longitud: 78 mm. Voltajes: De Operación Soportado: 0 – 110 VDC. De Ruptura: 220 VDC – Min. Corriente Máxima: 1 A. Potencia de Salida: 10 W. Valor de Resistencia: 0.3 Ω – Min. Temperatura de Funcionamiento: – 20 °C a 120 °C. Densidad: >0.8 g/cm³. Presión de Trabajo: <1.0 MPa. Tipo de Contacto: NC. Cambio de Contacto: Reversible. Largo de Cable: 38 cm aproximadamente. Dimensiones: 78 mm x 8 mm. Peso: 48 g.

DOCUMENTACIÓN Y RECURSOS

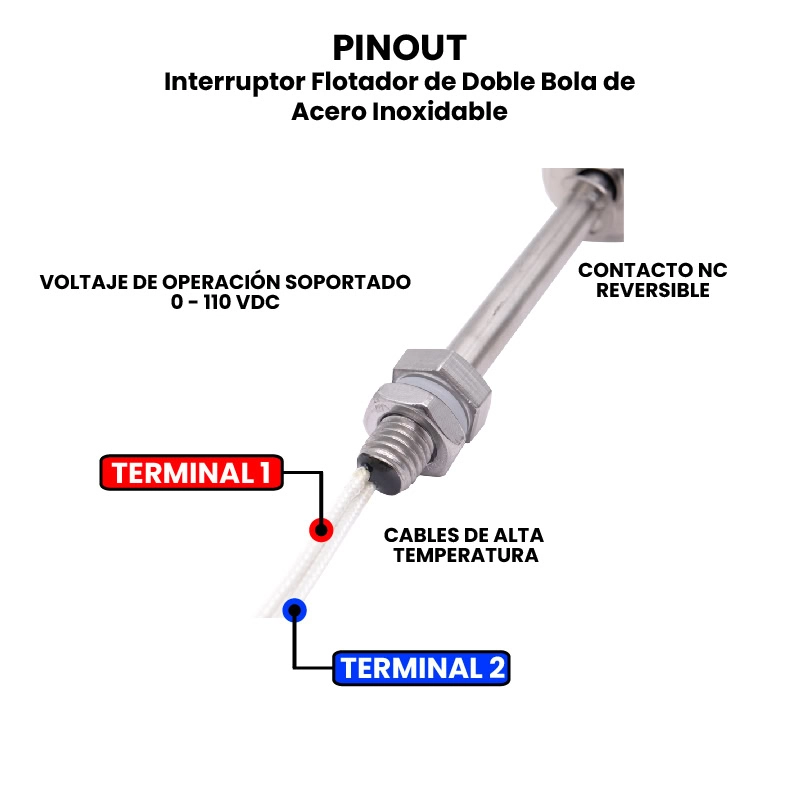

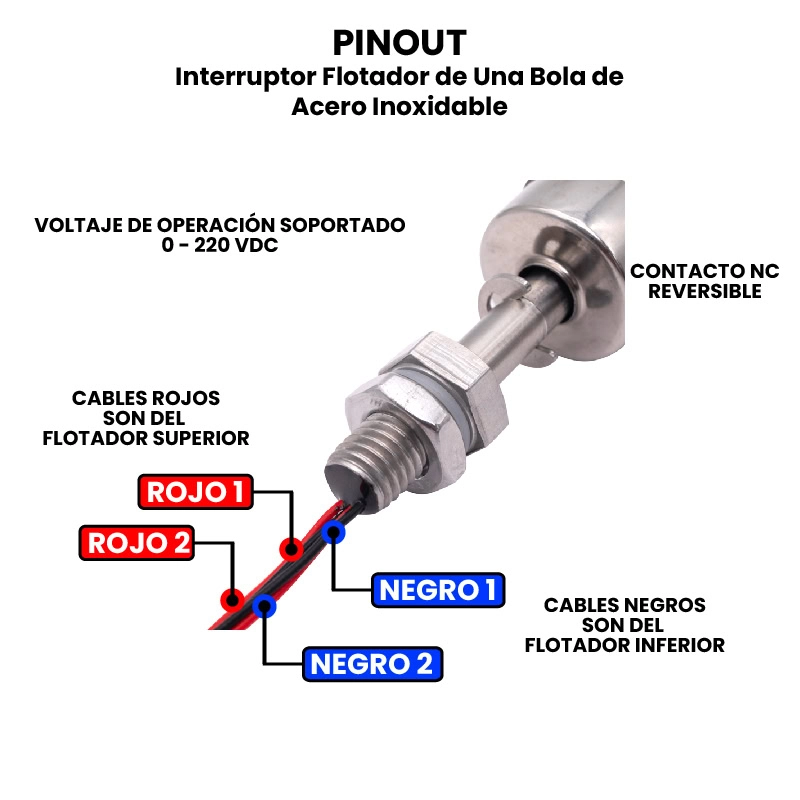

Pinout

• Doble Bola de Acero Inoxidable
• Una Bola de Acero Inoxidable

Dimensiones

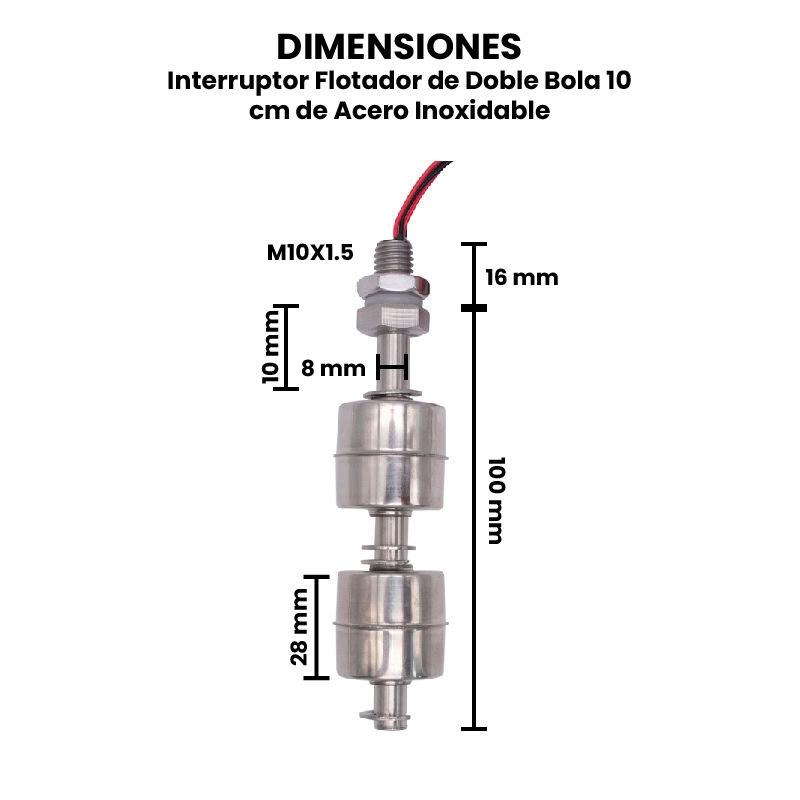

• Doble Bola 10 cm de Acero Inoxidable

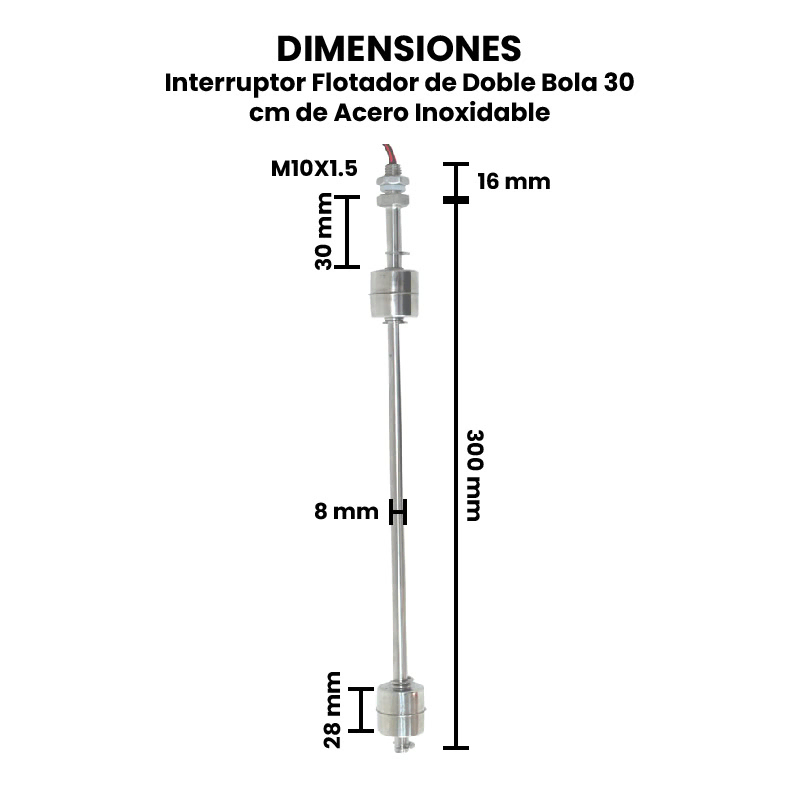

• Doble Bola 30 cm de Acero Inoxidable

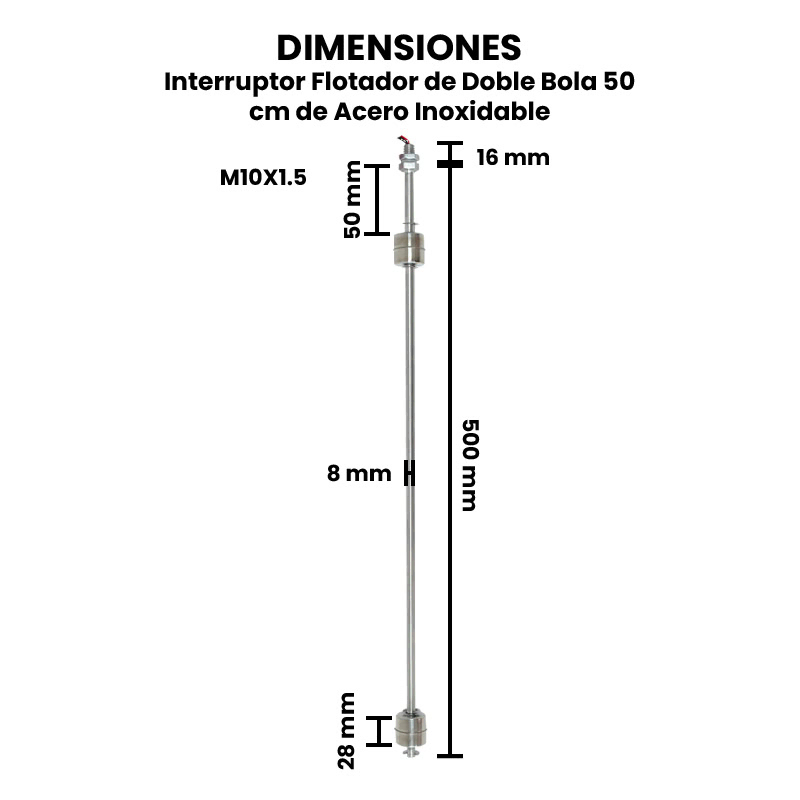

• Doble Bola 50 cm de Acero Inoxidable

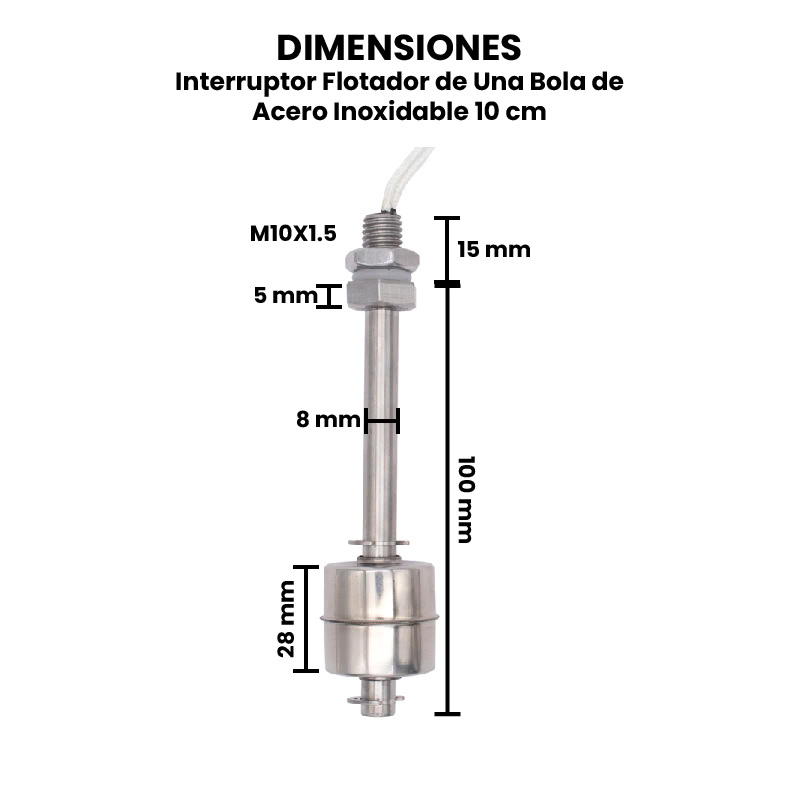

• Una Bola de Acero Inoxidable 10 cm

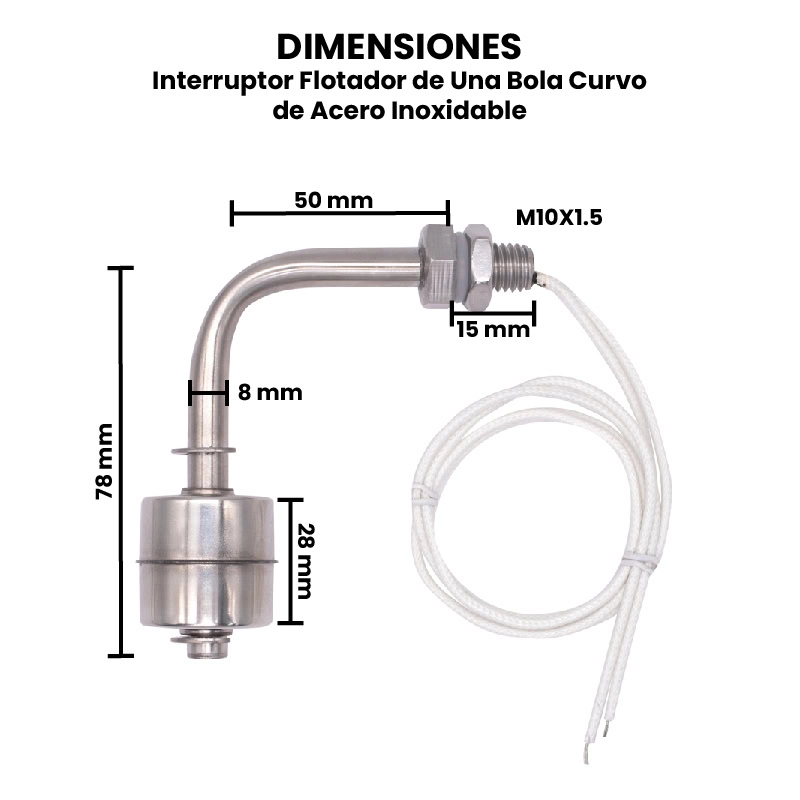

• Una Bola Curvo de Acero Inoxidable

Diagramas de Conexión

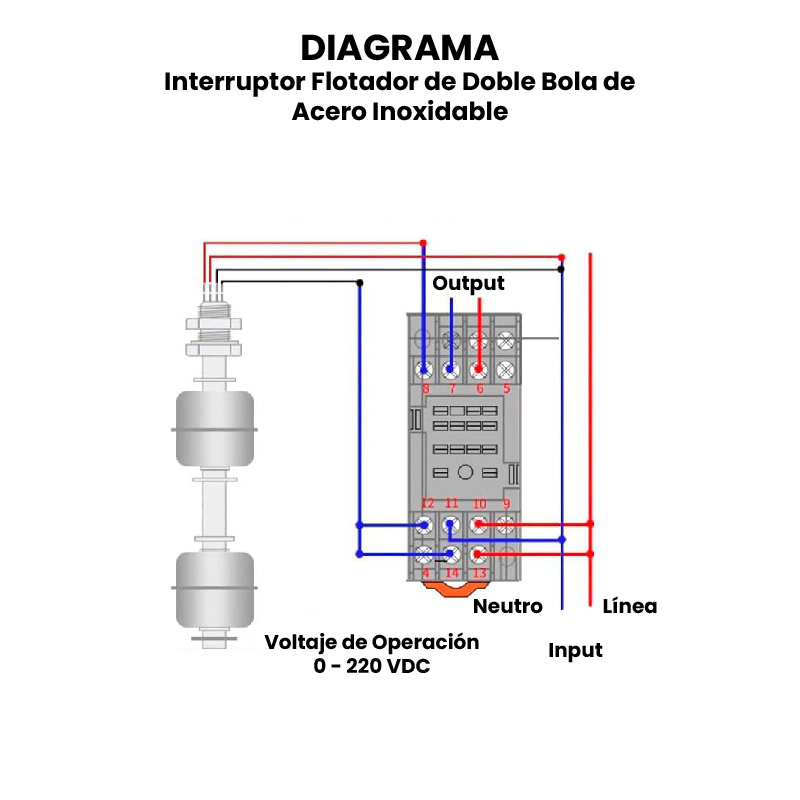

• Doble Bola de Acero Inoxidable

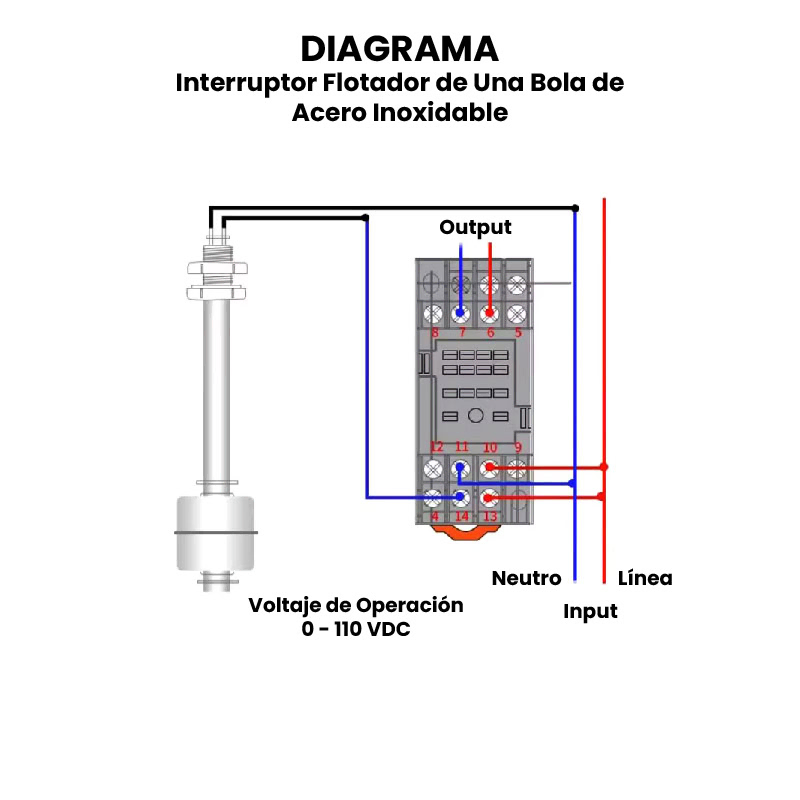

• Una Bola de Acero Inoxidable

---

INFORMACIÓN ADICIONAL

Instrucciones de Uso para el Interruptor Flotador de Doble Bola de Acero Inoxidable.

ADVERTENCIA: No se conecte directamente a cargas como válvulas solenoides, motores o interruptores solenoides.

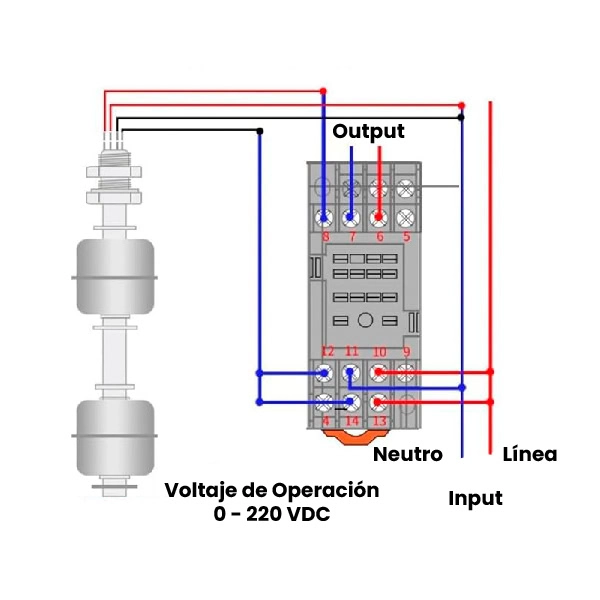

El diagrama de cableado del suministro de agua es el siguiente, para la conexión del drenaje, simplemente, intercambie los cables rojo y negro, excepto la línea común y deje los demás sin cambio (antes de utilizar el cableado de drenaje, ambos flotadores deben ajustarse al estado NA)

Notas:

1. Las dos líneas rojas son las líneas de control del flotador superior.
2. Las dos líneas negras son las líneas de control del flotador inferior.

Instrucciones de Uso para el Interruptor Flotador de Una Bola de Acero Inoxidable.

ADVERTENCIA: No se conecte directamente a cargas como válvulas solenoides, motores o interruptores solenoides.

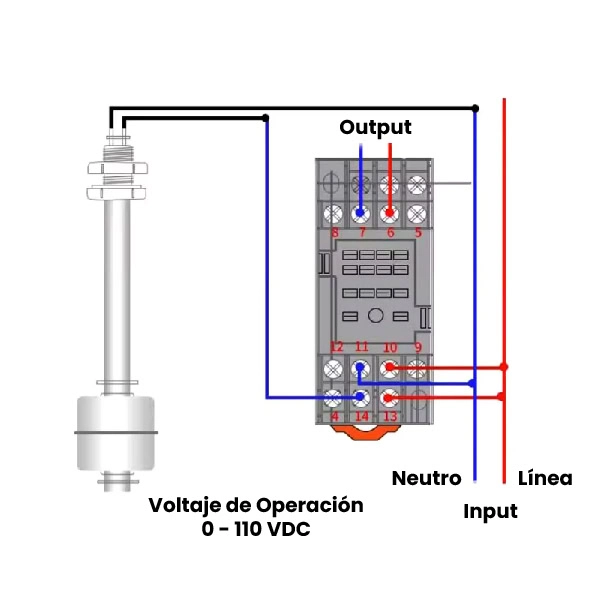

El interruptor de flotador de una bola se utiliza principalmente como una alarma del nivel de líquido único y puede ajustarse el estado (NC o NA) por sí solo sin cambiar el circuito. Si necesita controlar el nivel de líquido en los rangos superior e inferior, utilice el interruptor de doble bola.

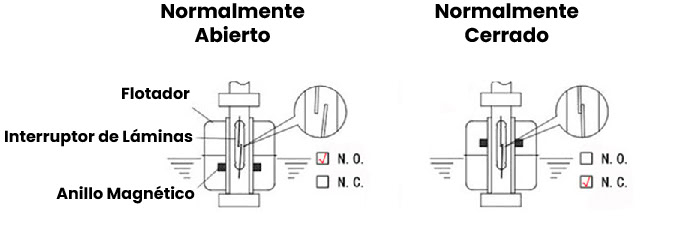

Principio de Funcionamiento

Cuando el imán anular se acerca al centro del interruptor de láminas, el contacto se activa. Cuando el imán se aleja del centro, este cambia de activado, ha desactivado.

Normalmente Abierto (NA o NO): Cuando el nivel de líquido es bajo, el flotador baja y el interruptor de láminas queda en estado apagado.

Normalmente Cerrado (NC): Cuando el nivel de líquido es bajo, el flotador baja y el interruptor de láminas queda en estado cerrado.

Cambio de Contacto.

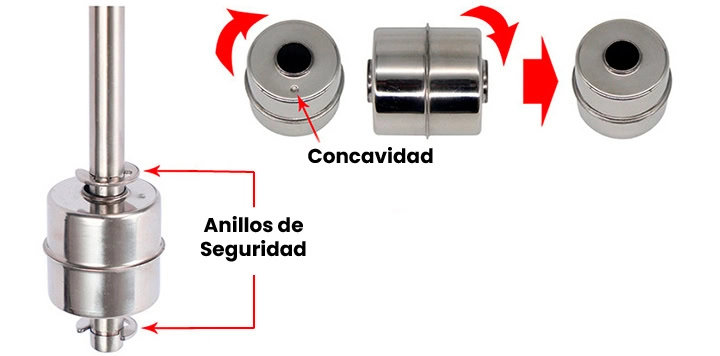

Instrucciones para Convertir el Flotador entre Posiciones NA y NC

1. El valor predeterminado de fábrica es NC (normalmente cerrado) donde el punto de concavidad está hacia arriba.
2. Utilice unas pinzas para quitar el anillo de seguridad.
3. Gire  el flotador hacia abajo y coloque el punto de concavidad hacia abajo para que quede NA (normalmente abierto).
4. Poner de nuevo los anillos de seguridad.

---
