HX711 Módulos AD para Celdas de Carga

Name: HX711 Módulos AD para Celdas de Carga
SKU: 223633
Availability: InStock

Rango de precios: desde $ 24.00 hasta $ 126.00

Modulo:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: CELDAS DE CARGA, FUERZA, SENSORES Etiquetas: Báscula electrónica, celda de carga, HX711, HX711 Módulo AD, Módulo AD, presion, sensor, Sensor de peso, Sensor de presión, sensor Hx711, Serial AD

Comprados juntos frecuentemente

HX711 Módulos AD para Celdas de Carga - HX711 Modulo AD para Celda de carga PCB Verde

Precio de ambos:

Este producto: HX711 Módulos AD para Celdas de Carga Modulo:: HX711 Modulo AD para Celda de carga PCB Verde - $ 24.00
Celda de Carga 50Kg Sen-10245 - El precio original era: $ 20.00.El precio actual es: $ 16.00.

INFORMACIÓN

El HX711 es un módulo convertidor analógico-digital (AD) de 24 bits diseñado específicamente para trabajar con celdas de carga y sensores de presión. Su principal función es amplificar las pequeñas señales analógicas que generan estos sensores y convertirlas en datos digitales que puedan ser procesados por un microcontrolador.

Su función principal del módulo HX711 es amplificar y convertir la débil señal analógica proveniente de la celda de carga en una señal digital precisa y estable que pueda ser interpretada por un microcontrolador. El HX711 es compatible con una amplia gama de placas de desarrollo, incluyendo Arduino UNO, Arduino Nano, Arduino Mega, ESP8266, ESP32 y Raspberry Pi, lo que lo hace ideal para proyectos tanto educativos como profesionales que requieren mediciones de peso confiables y precisas, permitiendo leer el peso de celdas compatibles de 1kg, 5kg, 10kg y 50kg a través de comunicación serial (CLK Y DATA).

ESPECIFICACIONES Y CARACTERÍSTICAS

Generales:

Convertidor (ADC): HX711.
Voltaje de alimentación VCC: 2.7 V a 5 VDC.
Resolución conversión A/D: 24 bit.
Compatible con placas Arduino, Esp32, PICs y más.
Celdas de carga compatibles:
- 1kg, 5kg, 10kg, 50kg y 200kg
Frecuencia de lectura: 80 Hz.
2 canales diferenciales de entrada.

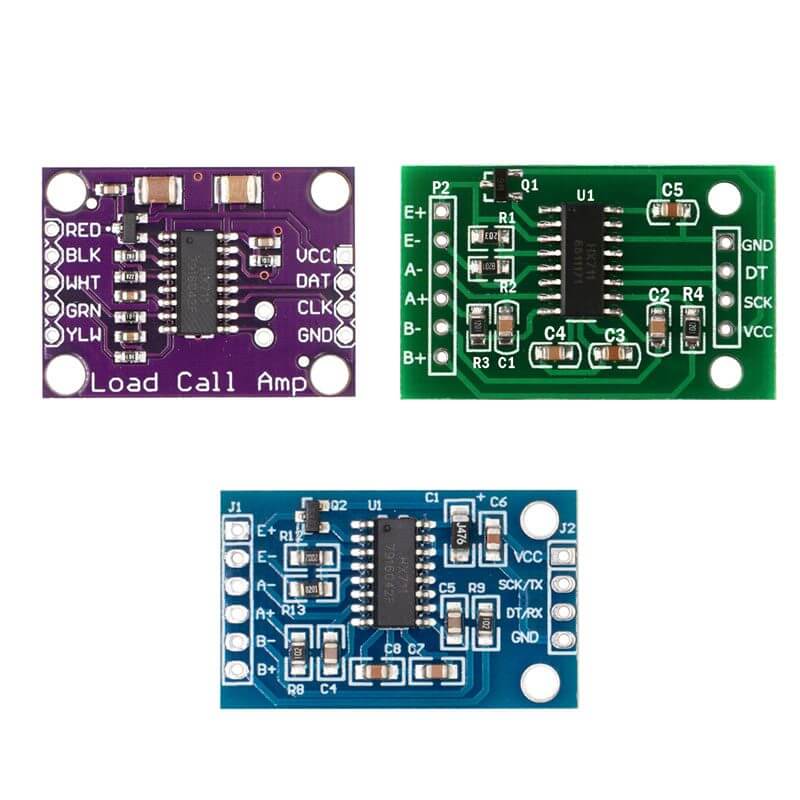

HX711 Módulo AD para Celda de carga PCB Verde	HX711 Módulo AD para Celda de carga PCB Azul	HX711 Módulo AD para Celda de carga PCB Morado

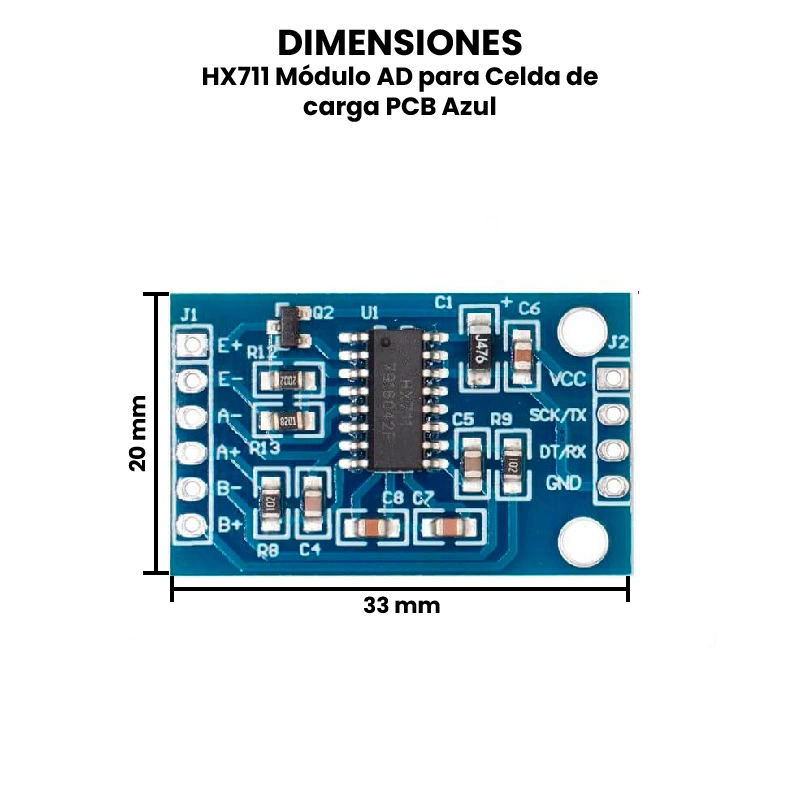

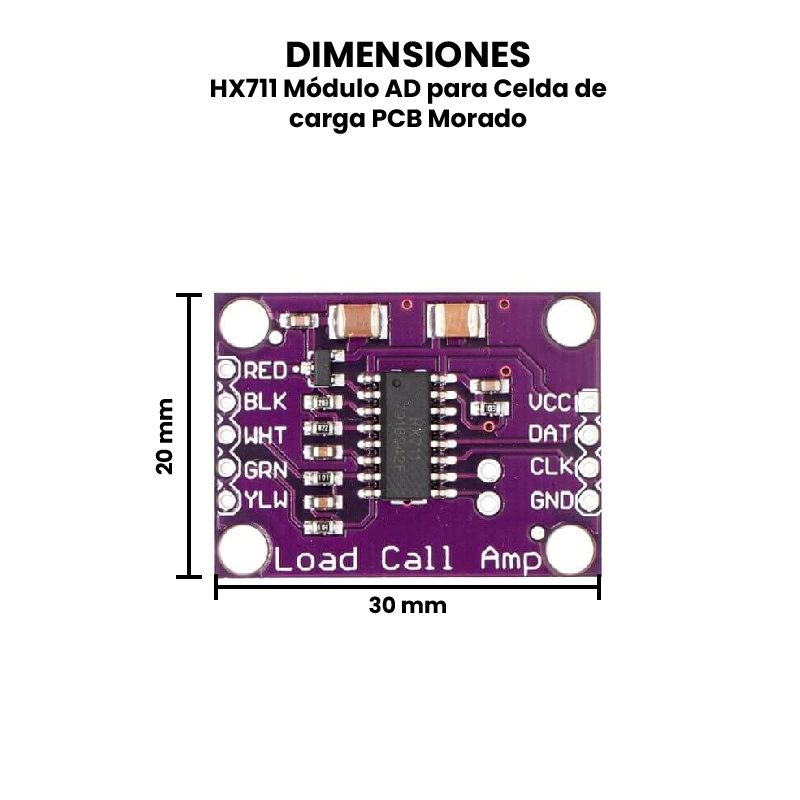

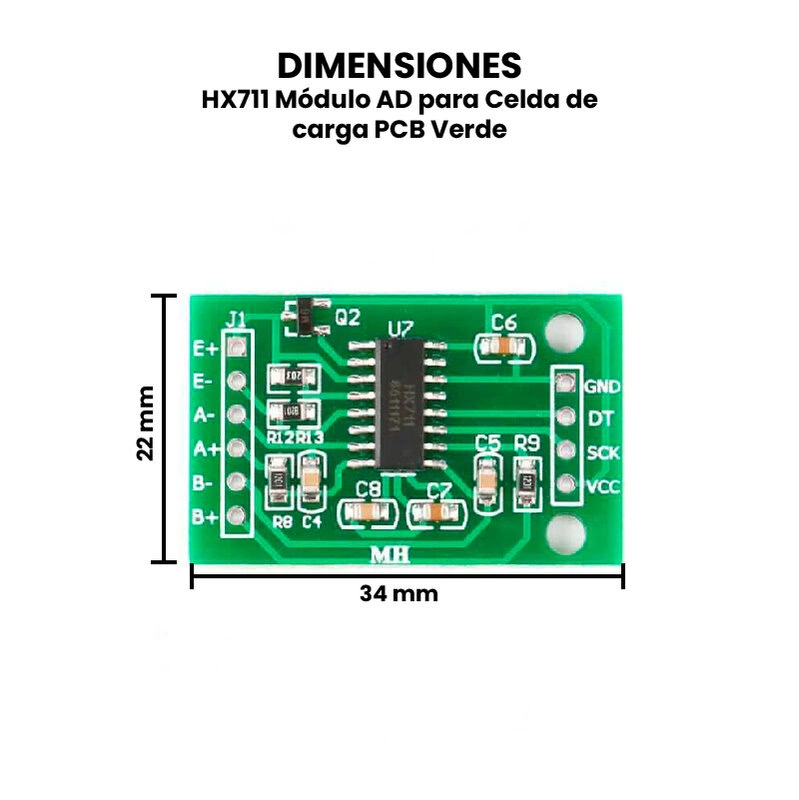

Color PCB: Verde. Consumo de orriente: 10mA. Interfaz de salida digital serial. Dimensiones: 34 mm x 20 mm x 4 mm. Peso: 4 g.	Color PCB: Azul. Consumo de corriente: 12mA. Comunicación serial simple TTL232. Puede transferir datos de TTL a USB. Puede suprimir simultáneamente las interferencias de potencia de 50Hz y 60Hz. Dimensiones: 33 mm x 20 mm x 4 mm Peso: 3 g.	Color PCB: Morado. Consumo de corriente: <1.7mA. Velocidad de respuesta rápida y fuerte anti-interferencia. Dimensiones: 30 mm x 20 mm x 4 mm. Peso: 4 g.

DOCUMENTACIÓN Y RECURSOS

Librería HX711

Datasheet

Pinout

Dimensiones

Diagramas de Conexión

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Los HX711 Sensores de Presión disponen internamente de la electrónica necesaria para realizar la lectura del puente de Wheatstone formado por la celda de carga, así como un convertidor analógico – digital de 24 bits. La comunicación se realiza a través de un protocolo de tipo serial por medio de dos pines (DT y SCK).

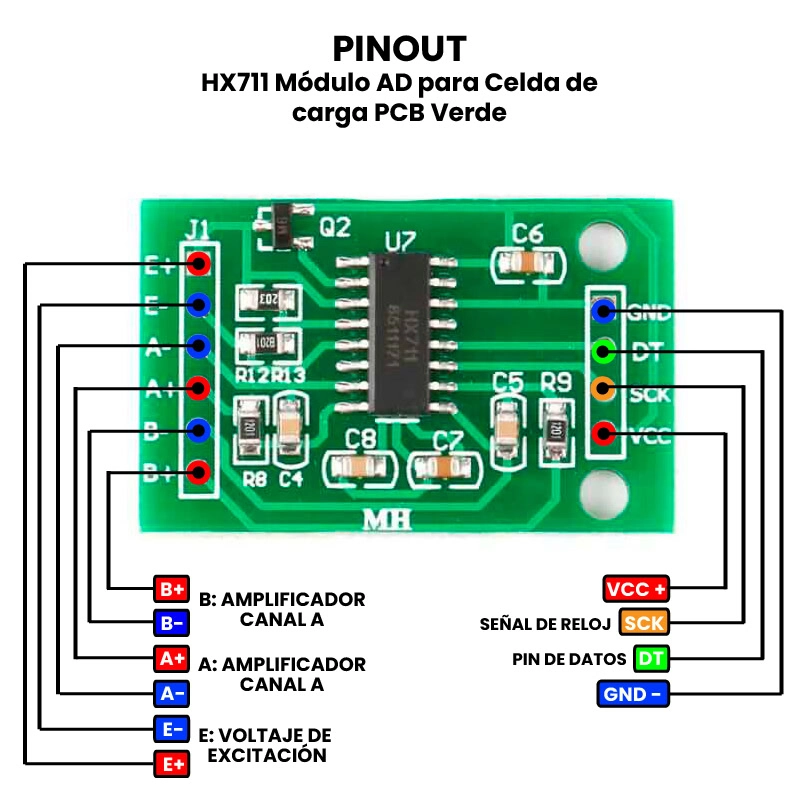

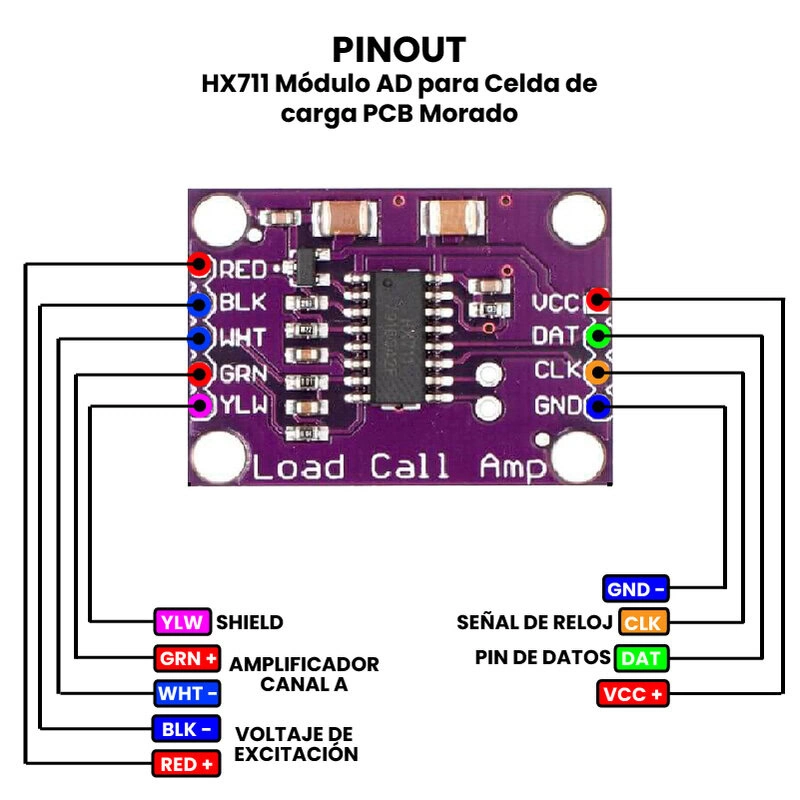

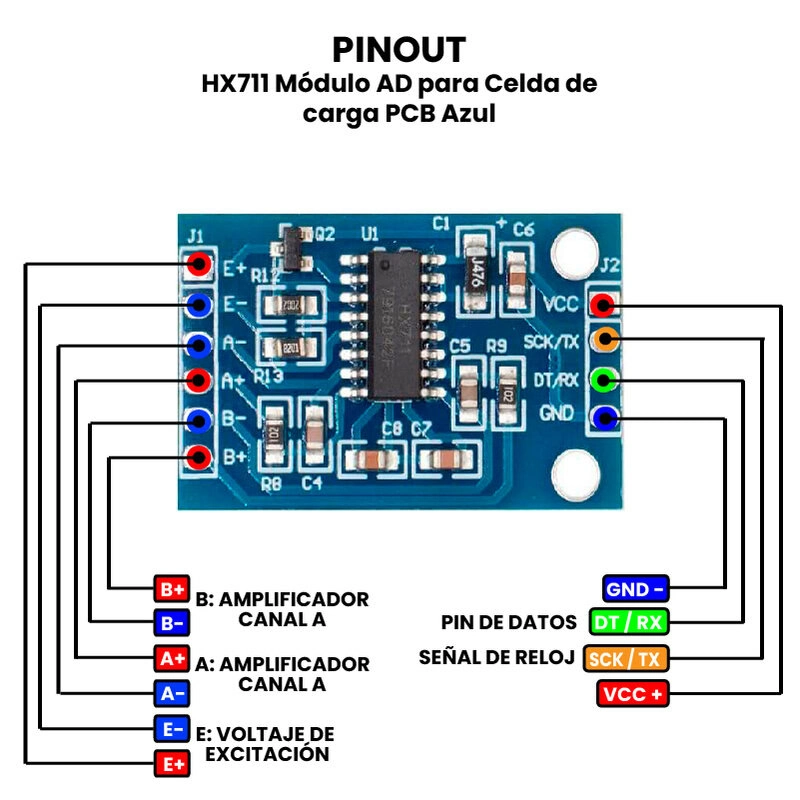

¿Cómo conectar la celda de carga al módulo HX711?

La celda de carga cuenta con cuatro cables, el cable rojo corresponde al voltaje de excitación (E+), el cable negro corresponde al voltaje de excitación (E-), el cable blanco corresponde al amplificador positivo (A+) y el cable verde corresponde al amplificador negativo (A-).

¿Cómo conectar el módulo HX711 a la placa de desarrollo?

El módulo cuenta con cuatro pines para su funcionamiento. El pin DT para los datos, el SDK para la señal de reloj, la alimentación VCC (3.3 a 5 volts) y para la conexión a tierra GND (0 volts).

ENLACES EXTERNOS

Peso	0.02 kg
Dimensiones	0.01 × 0.01 × 0.01 cm
Modulo:	HX711 Modulo AD para Celda de carga PCB Verde, HX711 Modulo AD para Celda de carga PCB Azul, HX711 Modulo AD para Celda de carga PCB Morado
