H11AA1 Optoacoplador DIP-6

$ 17.00

69 disponibles

CANTIDAD	PRECIO
10 piezas	$ 14.94
25 piezas	$ 13.36
35 piezas	$ 12.08

SKU: AR4637 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, OPTOACOPLADORES Etiquetas: Detector cruce por cero, Dimmer AC, Fototransistor, fuente conmutada, H11AA1, optoacoplador, optoaislador, PDIP-6, Pitch 2.54mm, PLCs, THT, Transistor npn

INFORMACIÓN

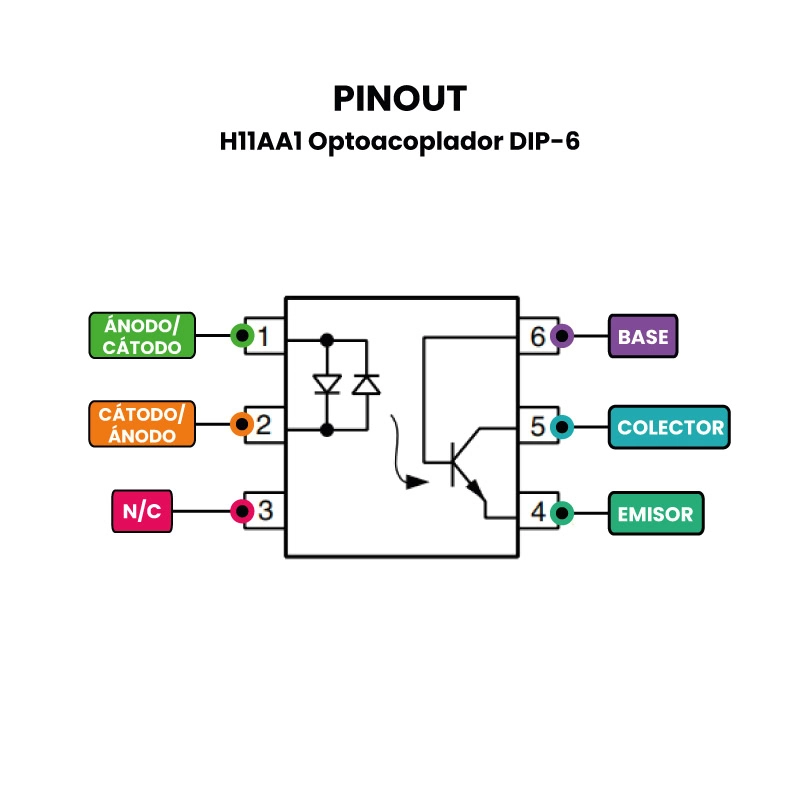

El H11AA1 es un optoacoplador de salida de fototransistor con entrada de CA, que funciona como un aislador óptico bidireccional. Consta de dos LEDs infrarrojos de arseniuro de galio inversos que se acoplan a un fototransistor NPN de silicio. Se utiliza comúnmente en circuitos que requieren la detección o monitoreo de señales de CA, como los detectores de cruce por cero.

Se utiliza principalmente para aislar eléctricamente un circuito de control de un circuito de potencia, especialmente en aplicaciones de CA. Como su función principal es detectar el cruce por cero de una señal de CA, permite sincronizar operaciones en circuitos de control de forma eficiente.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Tipo: Optoacoplador
Modelo: H11AA1
Montaje: THT
Tipo de Encapsulado: PDIP-6
Pitch: 2.54 mm
Tipo de Salida: Fototransistor NPN
Voltaje de Aislamiento (Viso): 5300 Vrms
Voltaje Directo de entrada (Vf):1.2 – 1.5 V
Corriente Directa de entrada (If): ± 60 mA
Tensión de disparo colector-emisor (VCEO): 30 V
Corriente de colector (Ic): 1 mA
Temperatura de trabajo (Tamb): -55 a +100 °C
Potencia máxima de disipación (Pdiss): 200mW

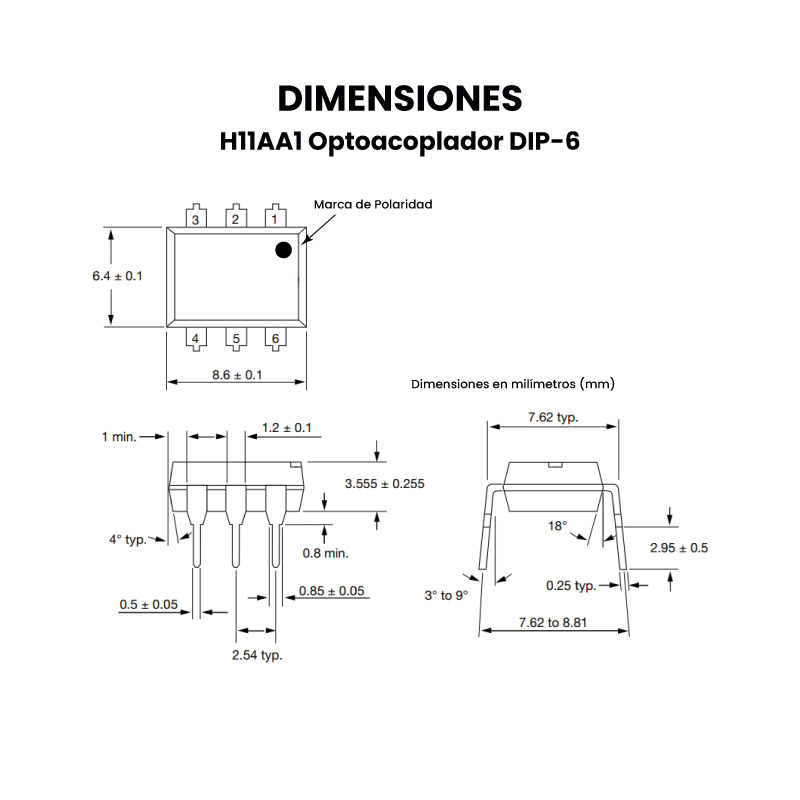

Dimensiones:8.67mm x 6.30 mm x 7.23mm
Peso: 0.45 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cuándo puedes usar el optoacoplador H11AA1?

Ya que este optoacoplador se utiliza principalmente para la detección de señales de corriente alterna (AC) puede actuar como aislador óptico entre dos circuitos, como por ejemplo:

Detección de cruce por cero: Es ideal para detectar el momento exacto en el que la señal de AC cruza por 0. Siendo superútil para el control de dimmers (intensidad de luz en lámparas), disparo de triacs de forma sincronizada, control de motores AC y evitar picos de corriente.
Automatización industrial (PLC): Se utiliza en sistemas de control lógico programable (PLC) para aislar señales y proteger los componentes sensibles del sistema.
Instrumentación: Se emplea en equipos de medición y prueba para aislar las señales de entrada y proteger los circuitos de medición. Protege a un microcontrolador (como ESP32 o Arduino) al monitorear señales de 120v o 220v, proporcionando un aislamiento galvánico.
