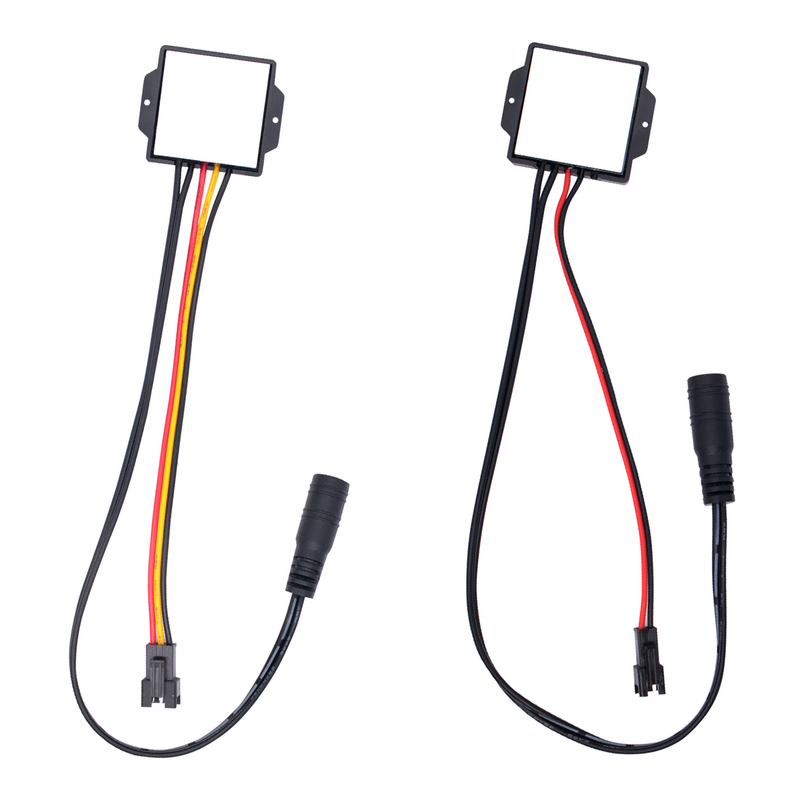

GX-9877 Interruptor Tactil Unicolor/Bicolor para Espejos 12V 3A

INFORMACIÓN

El GX-9877 Interruptor Táctil Unicolor/Bicolor para Espejos 12V 3A es un módulo electrónico capacitivo diseñado para controlar dispositivos eléctricos, mediante un toque sobre una superficie no conductiva, como vidrio o acrílico. Funciona detectando la proximidad o el contacto del dedo a través de su sensor táctil, que activa o desactiva el paso de corriente. Este módulo puede venir en versiones unicolor o bicolor, lo que significa que puede controlar el cambio de luz (por ejemplo, rojo y azul para encendido). Se alimenta con 12V DC y es capaz de manejar cargas de hasta 3 amperios. Su tecnología permite integrarlo de forma oculta, brindando una apariencia moderna y minimalista sin botones físicos visibles.

El GX-9877 Interruptor Táctil Unicolor/Bicolor para Espejos 12V 3A está diseñado principalmente para aplicaciones de encendido y apagado en sistemas de iluminación LED integrados en superficies como espejos, acrílicos o vidrios. Su uso más común se encuentra en espejos inteligentes o con retroiluminación, donde permite controlar la luz con un simple toque, eliminando la necesidad de interruptores mecánicos visibles. También se utiliza en muebles con iluminación, vitrinas, gabinetes, baños modernos y soluciones de domótica. Este módulo es compatible con fuentes de alimentación de 12V DC y puede manejar cargas de hasta 3A, por lo que puede trabajar con tiras LED, focos LED de baja potencia, relés, y otros circuitos electrónicos de control de iluminación. Gracias a su tecnología capacitiva, puede ser montado detrás de materiales no conductivos sin perder sensibilidad, lo que le brinda una gran versatilidad en diseño y montaje.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

GX-9877 Interruptor Táctil Unicolor para Espejos 12V 3A Modelo: GX-9877. Tipo de Interruptor: Táctil Capacitivo.  Voltajes: De Alimentación: 12 VDC. De Salida (tira LED): 12 VDC. Corriente Máxima: 3 A. Control de Iluminación: Un color. Color Indicativo: Blanco: Encendido. Azul: Apagado. Control de Brillo: Sí (manteniendo apretado el interruptor). Nivel de Protección: No impermeable. Vida Efectiva: 5,000 horas. Longitud Cable Tira Led: 15 cm. Longitud Cable Alimentación: 31 cm (aproximadamente). Dimensiones: 40 mm x 33 mm x 8 mm (interruptor). Peso: 16 g.

GX-9877 Interruptor Táctil Bicolor para Espejos 12V 3A Modelo: GX-9877. Tipo de Interruptor: Táctil Capacitivo.  Voltajes: De Alimentación: 12 VDC. De Salida (tira LED): 12 VDC. Corriente Máxima: 3 A. Control de Iluminación: Dos colores. Color Indicativo: Blanco: Encendido (para ambos colores) Azul: Apagado. Control de Brillo: Sí (manteniendo apretado el interruptor). Nivel de Protección: No impermeable. Vida Efectiva: 5,000 horas. Longitud Cable Tira Led: 16 cm. Longitud Cable Alimentación: 30 cm (aproximadamente). Dimensiones: 40 mm x 33 mm x 8 mm (interruptor). Peso: 17 g.

DOCUMENTACIÓN Y RECURSOS

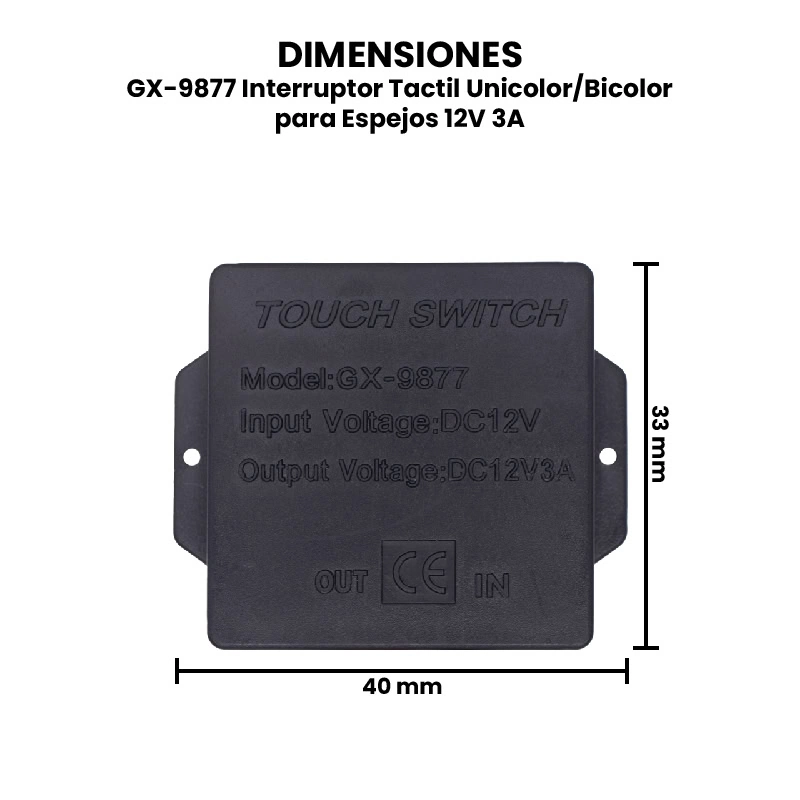

• Dimensiones
• Diagrama

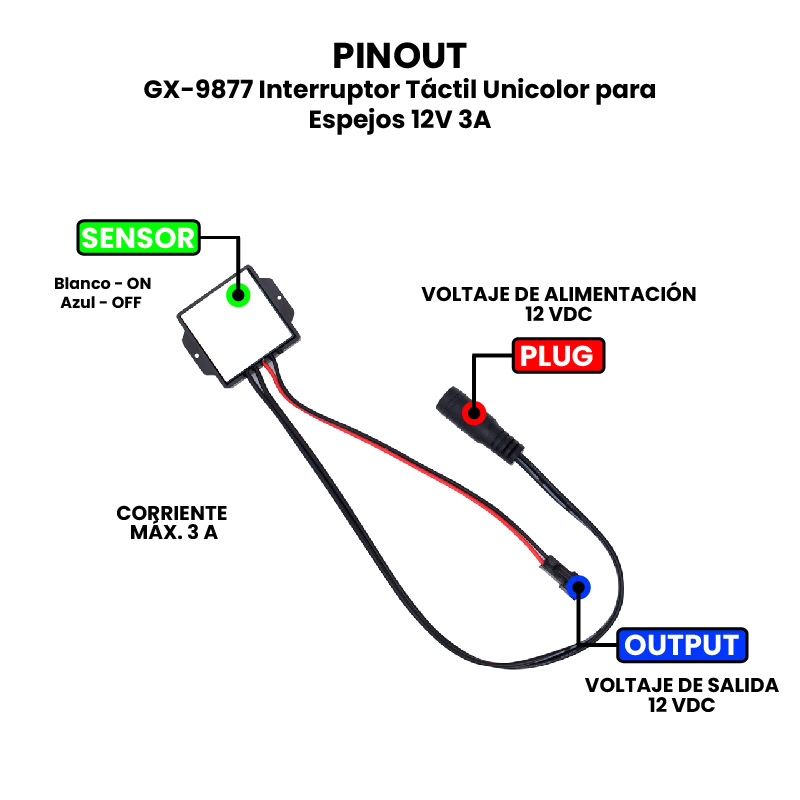

Pinout

• Unicolor GX-9877 Interruptor Táctil para Espejos 12V 3A
• Bicolor GX-9877 Interruptor Táctil para Espejos 12V 3A

---

INFORMACIÓN ADICIONAL

¿Cómo probar el GX-9877 Interruptor Táctil Unicolor/Bicolor para Espejos 12V 3A?

Materiales Necesarios:

• Interruptor táctil GX-9877 Unicolor o Bicolor.
• Fuente de alimentación de 12V DC.
• Carga de prueba: tira LED 12V, bombilla LED 12V, etc. (máximo 3A).
• Cables o jumpers.
• (Opcional) Un espejo o vidrio delgado para simular el montaje real.

Identificación de Terminales del Módulo GX-9877.

Generalmente, cuenta con tres pines o cables etiquetados como:

1. VCC – Entrada de voltaje positivo (12V).
2. GND – Tierra (es el conector PLUG).
3. OUT – Salida positiva controlada (12V ON/OFF) hacia la carga (entrada para tira LED).

Pasos para Probar el GX-9877.

1. Conecta la alimentación:

• Conecta la alimentación de 12 VDC.
• Verifica que el módulo enciende el LED indicador (si es bicolor, podría estar apagado o en el segundo color).

2. Conecta una carga:

• Conecta la carga (por ejemplo, una tira LED) entre la salida OUT del módulo.
  • Es decir:
    • Plug Alimentación 12 VDC.
    • Carga → OUT del módulo.

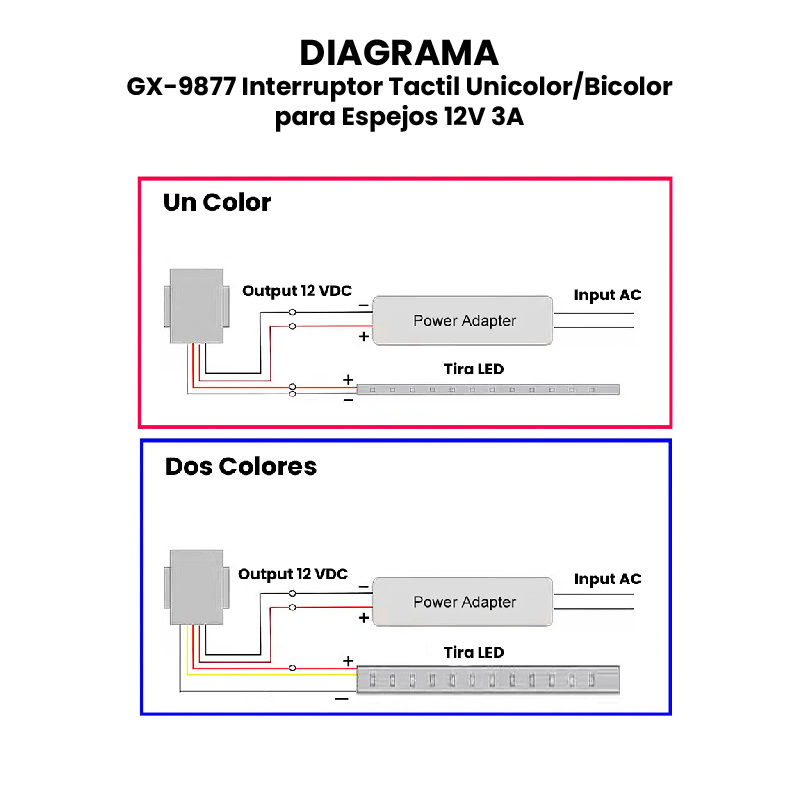

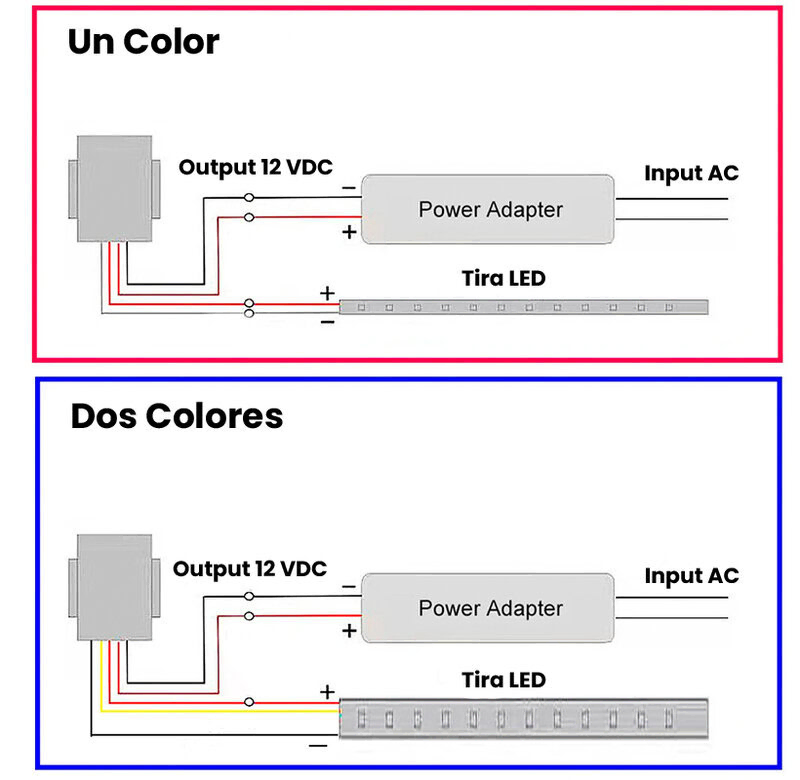

En la siguiente imagen se tiene un diagrama de conexión para ambos interruptores (unicolor/bicolor):

3. Simula el toque:

• Toca con el dedo la parte frontal del sensor (si ya está montado en espejo, tócalo sobre el vidrio).
• El LED indicador debería cambiar de estado (blanco – encendido, azul – apagado, en el bicolor será blanco para ambos encendidos).
• La carga conectada también debe encenderse (en caso de ser bicolor presionándolo de nuevo cambiará de color la tira LED).
• Si mantienes presionado el interruptor, atenuarás el brillo de la carga.
• Toca nuevamente para apagarla.

4. Observa el comportamiento del LED integrado:

• En el modelo unicolor, solo hay un LED en la tira (por ejemplo, azul) que se enciende cuando está activado.
• En el modelo bicolor, la tira LED cambiará entre los colores, el interruptor se mantendrá en color blanco.

5. Prueba con vidrio o espejo (opcional):

• Coloca una lámina de vidrio o espejo de hasta 4-6 mm de grosor sobre el sensor.
• Tócalo a través del cristal. El sensor debe responder sin problemas si está correctamente colocado.

---
