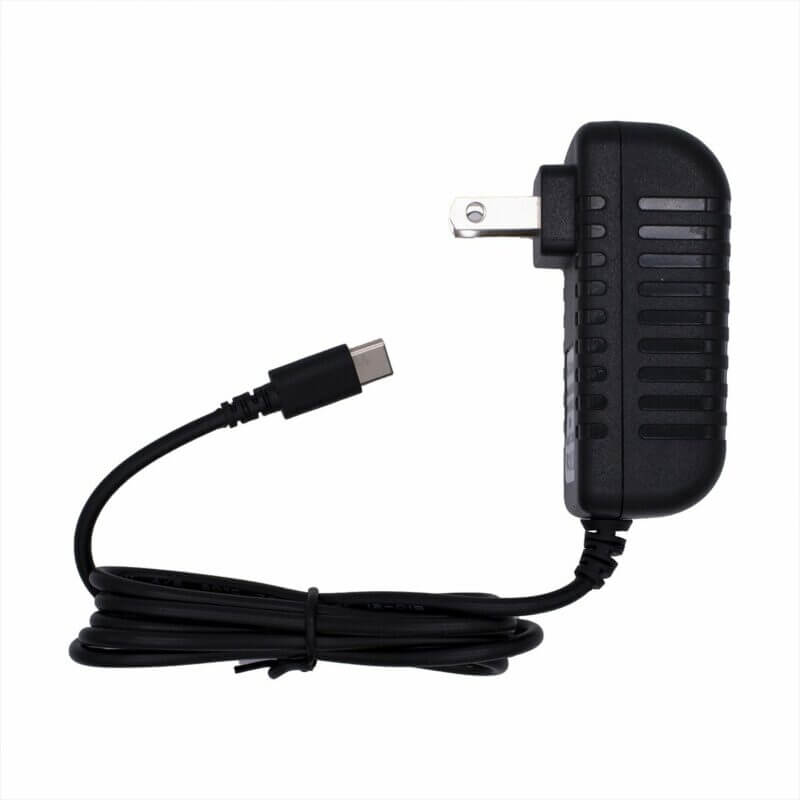

Eliminador 5V 3A USB C

$ 65.00

816 disponibles

CANTIDAD	PRECIO
10 piezas	$ 56.88
25 piezas	$ 50.61
35 piezas	$ 45.59

SKU: AR3507 Categorías: CARCASAS, ELIMINADORES, ENERGÍA, FUENTES, MARCAS, RASPBERRY PI Etiquetas: 15W, 3A, 5v, ANU-050300, Compatible con Raspberry Pi, eliminador, fuente de alimentación, Fuente de Alimentación 5V, pi, raspberry, tipo c, USB Tipo C

INFORMACIÓN

El eliminador 5V 3A es una fuente de voltaje que permite energizar placas de desarrollo, o proyectos permanentes en ramas como: domótica, automatización, electrónica de consumo, controladores, entre otros dispositivos, que cuenten con un conector tipo USB C. Este eliminador lo puedes utilizar con tarjetas de desarrollo como la Dual MCU ONE, Cocket Nova, Raspberry PI 4, Raspberry Pi, Orange Pi y UNIT DualMCU

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: ANU-050300
Voltaje de entrada : 100V – 240VAC
Frecuencia: 50/60 Hz
Voltaje de salida: 5VDC
Corriente de salida: 3A
Potencia: 15W

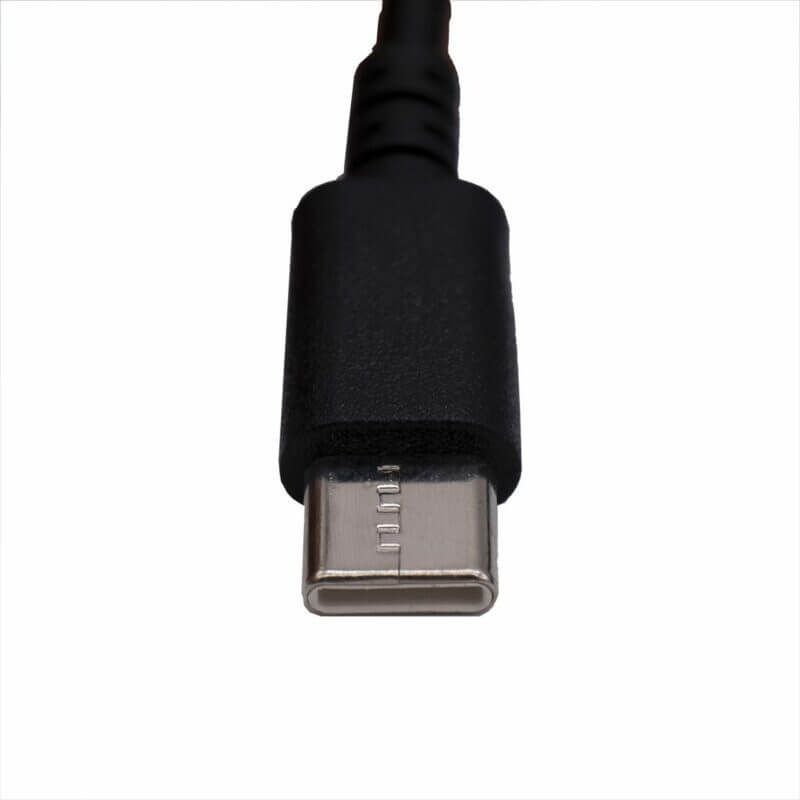

Conector: USB tipo C
Dimensiones: 75mm x 40.40mm x 52mm
Longitud del cable: 110cm (aprox.)
Peso:83 g

Nota: La imagen de la etiqueta del producto puede contener un detalle en el dato de la corriente de salida; sin embargo, la capacidad real es de 3000 mA

INFORMACIÓN ADICIONAL

Funcionamiento de una fuente de alimentación

Etapa de rectificación: (por medio de diodos). Convierte la señal de voltaje de corriente alterna a voltaje de corriente directa pulsante positiva. A diferencia de la fuente línea aquí no se ha puesto el transformador.

Al igual que una fuente lineal se colocan capacitores después de la etapa de rectificación.

Etapa de filtros:(por medio de capacitores electrolíticos). Estos capacitores disminuyen el rizo de la señal rectificada, hay que tomar en cuenta que los capacitores electrolíticos soportan alto voltaje alrededor de 320 volts pico. Por ellos es que se observan capacitores algo grandes en las fuentes conmutadas.

Etapa de conmutación “de aquí el nombre de fuentes conmutadas”:(por medio de un transistor MOSFET) Este transistor funciona como un interruptor que cierra y abre muy rápido aproximadamente con una frecuencia entre 20KHz a 100KHz por segundo y se encarga de dar paso al alto voltaje que viene de la etapa anterior.

Es bien sabido que este tipo de transistor MOSFET puede conmutar a altas frecuencias y a altos voltajes.

Etapa de Reducción de voltaje:(Por medio de un trasformador). Reduce el voltaje a uno que ya es mas adecuado para trabajar, así como volver la señal alterna nuevamente. A diferencia de una fuente lineal, aquí el transformador es más pequeño y trabaja a frecuencias mayores de 50/60Hz, esto gracias a la etapa anterior, reduce costos, peso y tamaño de la fuente.

Etapa de rectificación y filtro: convierte el voltaje alterno a voltaje de corriente directa por medio de diodos, capacitores y bobinas. Este ya es el voltaje que se ocupa en las cargas.

Etapa de control: Esta enlazada a la salida de la etapa anterior por medio de un optoacoplador y conectada también a la etapa de conmutación por medio de un circuito integrado que genera PWM (modulación por ancho de pulsos). Esta etapa monitorea la salida, si la carga que se tiene a la salida demanda mucha o poca corriente, por medio de la etapa de control ordena al CI que genera el PWM mas o menos tiempo de activación al transistor Mosfet de la etapa de conmutación, esto para que entregue la energía requerida por la carga, haciendo que estas fuentes sean eficientes en el consumo de energía.
