ET828 Multímetro Osciloscopio 2 en 1 AC DC

INFORMACIÓN

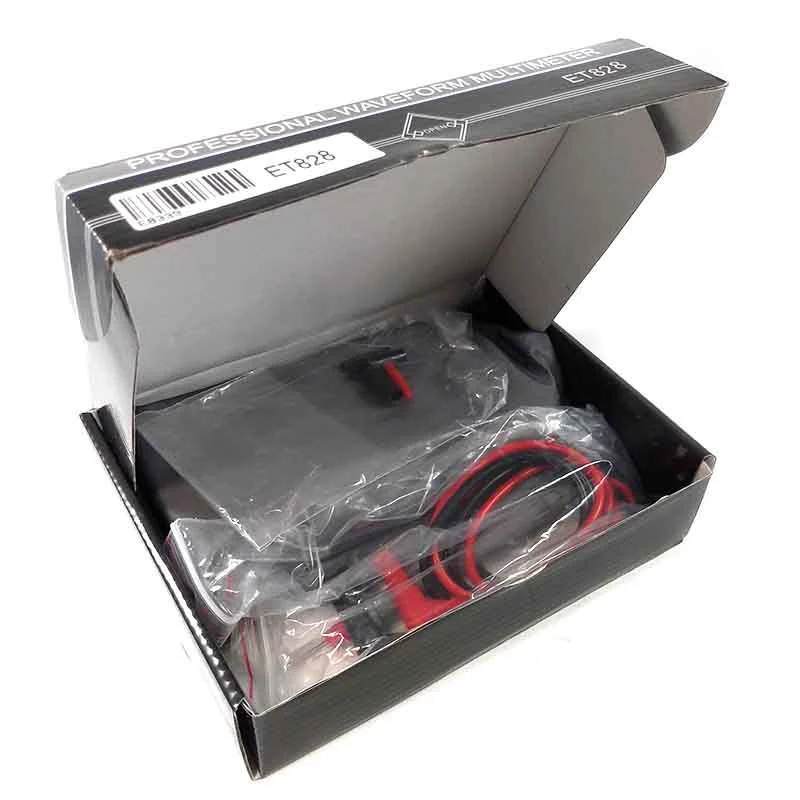

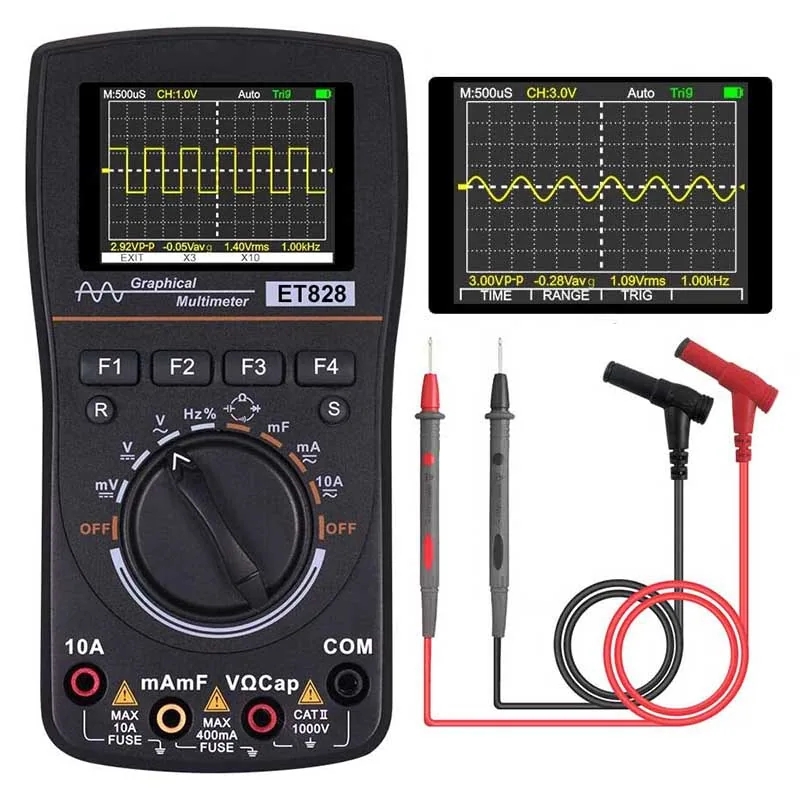

El ET828 es una herramienta de medición 2 en 1 que combina un multímetro digital con un osciloscopio gráfico, ideal para diagnóstico y análisis de señales en electrónica. Su pantalla a color permite visualizar formas de onda en tiempo real, además de mostrar de manera clara los valores de voltaje, corriente, resistencia, capacitancia, frecuencia y más. Gracias a sus botones de función y dial ergonómico, es fácil de usar tanto en laboratorio como en campo. El multímetro osciloscopio incluye lo siguiente:

• Par de Puntas de prueba
• Bolsa de almacenamiento
• Manual de usuario

Este equipo permite medir señales AC/DC, detectar fallas en circuitos, analizar pulsos y monitorear variaciones eléctricas con rapidez y precisión. Es perfecto para estudiantes, técnicos y profesionales en mantenimiento, robótica o proyectos electrónicos.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Multímetro Osciloscopio
• Modelo: ET828
• Color: Negro
• Material: ABS
• Pantalla: LCD a color de 320*240
• Voltaje de alimentación: 4.5V DC (3 pilas AA no se incluyen)
• Corriente:
  • Trabajo: 65mA
  • Standby: 35uA
• Luz de fondo: Siempre encendida
• Standby automático: 15 minutos
• Rango:
  • Voltaje: DC 400 mV hasta 1000 V y AC 400 mV hasta 750 V
  • Corriente: DC 40 mA hasta 10 A y AC 40 mA hasta 10 A
  • Resistencia: Hasta 40MΩ
  • Capacitancia: Desde decenas de nF (“≈ 51.2 nF”) hasta 10 mF (o 100 µF en algunos rangos)
• Frecuencia: 5Hz – 5Mhz
• Ancho de banda (para señales AC): ~ 1 MHz
• Sensibilidad vertical: desde ~ 300 mV hasta ~ 100 V por división (grid).
• Rango de base de tiempo (time-base): Aproximadamente desde 2.5 µs/div hasta 10 s/div — permite ajustar la escala de tiempo para señales rápidas o lentas.
• Modos de adquisición / disparo (trigger): Auto, Normal, Single; se puede ajustar disparo por borde ascendente o descendente, ajustar nivel de trigger, etc.
• Funciones automáticas de medición (cuando está en modo osciloscopio): Permite medir fácil parámetros como voltaje pico-a-pico (Vp-p), voltaje promedio, Vrms, frecuencia, etc.
• Captura con un botón: el dispositivo permite “uno-clic” para capturar formas de onda, ideal para mediciones rápidas.
• Prueba
  • Diodos: Voltaje de prueba ~ 1.5 V
  • Continuidad: Con aviso acústico (zumbador) cuando resistencia < ~ 50 Ω

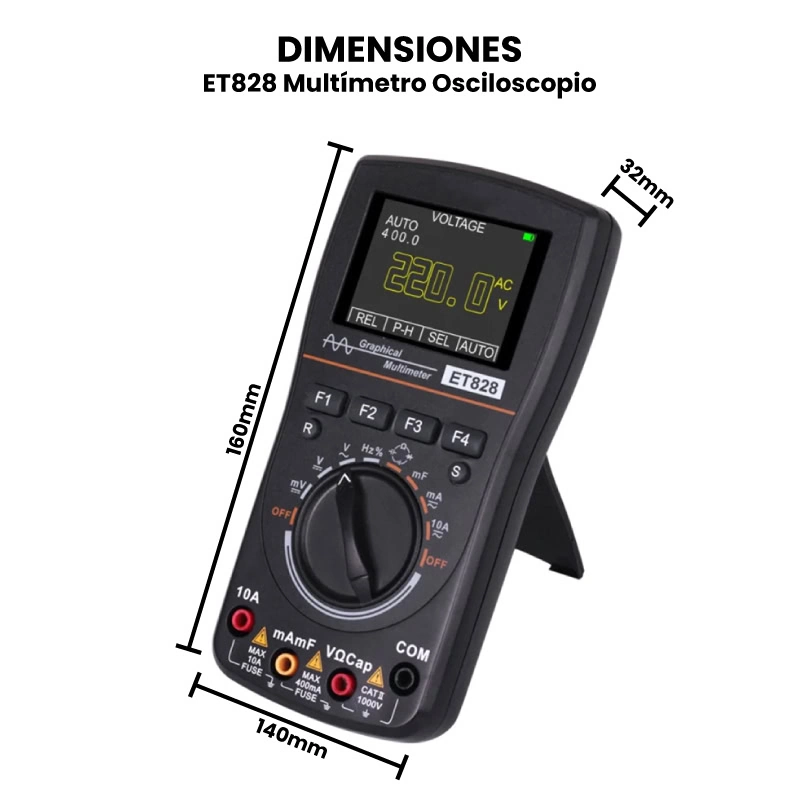

• Dimensiones:
  • Multímetro: 160mm x 83mm x 32mm
  • Paquete: 190*140*45mm
• Peso: 255g

Nota: El producto no incluye baterías pero podrás adquirirlas dando clic Aquí.

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Diagnóstico y mantenimiento electrónico en equipos industriales, automotrices y electrodomésticos.
• Pruebas en tarjetas electrónicas, fuentes de alimentación, módulos IoT, controladores y circuitos en general.
• Visualización de señales PWM, audio, sensores, comunicación básica y formas de onda en proyectos con microcontroladores (Arduino, ESP32, etc.).
• Educación y formación técnica en laboratorios de electrónica y robótica.
• Tareas de detección de fallas como cortos, falsos contactos, componentes dañados o alteraciones en la señal.
• Medición de parámetros eléctricos AC/DC: voltaje, corriente, resistencia, capacitancia, diodos, continuidad y frecuencia.
• Ideal para hobbyistas, técnicos y desarrolladores que requieren un instrumento versátil, portátil y económico.

Recomendaciones de uso

• Utiliza siempre las puntillas correctas en los puertos indicados (COM / VΩCap / mA / 10A) según la medición a realizar.
• Antes de medir voltajes o corrientes, verifica el rango y la función seleccionada para evitar daños al equipo o al circuito.
• Para visualizar señales con el osciloscopio, conecta la punta al punto de prueba y ajusta escala de voltaje, tiempo y Trigger para obtener una forma de onda estable.
• Evita usar el multímetro en ambientes húmedos o cerca de fuentes inflamables.
• Apaga el equipo cuando no esté en uso o activa la función de auto apagado para ahorrar batería.
• Respeta siempre las categorías de seguridad y los límites máximos de voltaje y corriente.
• Sustituye los fusibles únicamente por fusibles del mismo tipo y valor para preservar la seguridad.
• Limpia el equipo con un paño seco y mantén las puntas en buen estado para lecturas precisas.
