DSTIKE WiFi Deauther Mini ESP8266 OLED

INFORMACIÓN

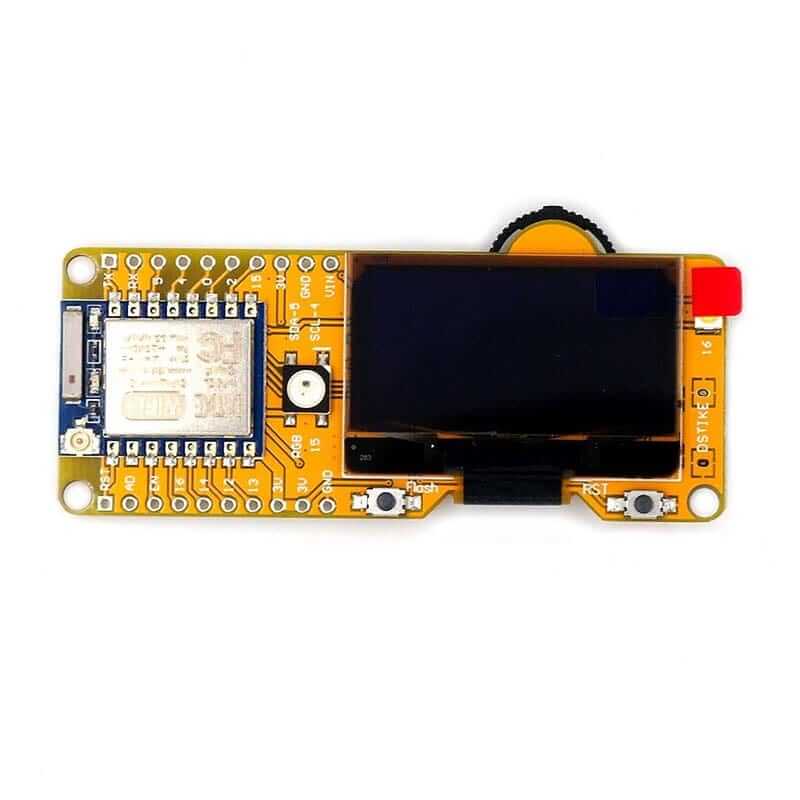

Es una placa de desarrollo basada en ESP8266MOD versión ESP-07, integra un display SH1106 OLED de 1.3″, así como interfaz para cargar baterías de litio TP4056 de 1A con protección, integra dos push botón para RESET  y FLASH, un led RGB y USB TTL CP2102.

Deauther Mini OLED es una herramienta de investigación de seguridad de código abierto que puedes utilizar para conocer la seguridad redes WiFi con ataques de desautenticacion, spam de baliza y spam de sondeo.

Esta placa de desarrollo ya viene programada de fabrica con el software Deauther ESP8266 V.5.0 más reciente permite realizar diferentes ataques para probar redes WiFi que utilicen el protocolo 802.11 en su versión b/g/n de banda de 2,4GHz.

También pueden utilizarlo para desarrollar su propio software. Es fácil de usar, como cualquier otra placa de desarrollo ESP8266, con la ventaja que cuenta con diversos elementos integrados como:

• OLED SH1106 1.3″
• 2 Push Botón
• Led RGB
•  TP4056
• Interruptor de palanca
• Led color blanco
• CP2102
• Regulador de voltaje

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Deauther Mini OLED
• Fabricante: DSTIKE

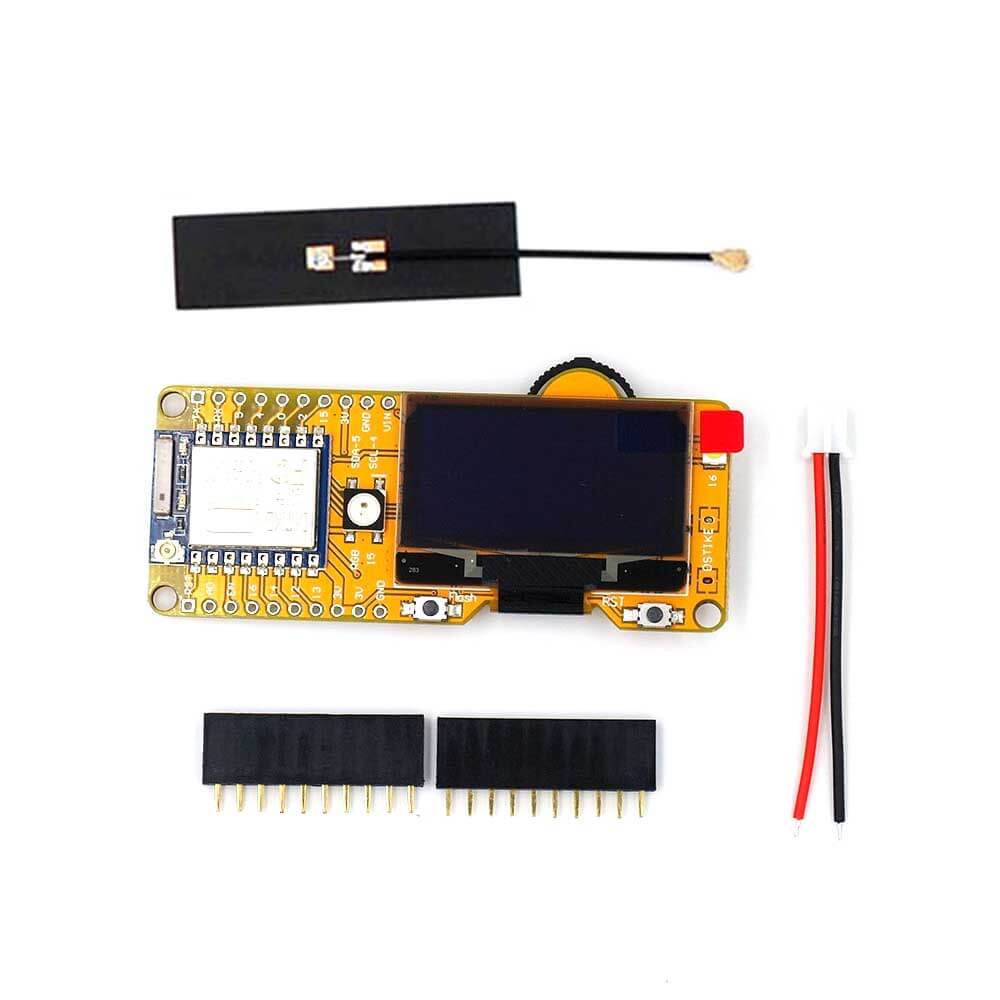

• Incluye:
  • Antena de 5dB
  • Cable para batería
  • 2 Header´s hembra
• Voltaje de alimentación:
  • Batería de litio: 3.7V Max. 1A
  • MicroUsb: 5V DC
  • Pines de VIN: 4V a Max. 8V DC
• Corriente consumo: 80mA
• Regulador de baja caída tensión: LM39100
• Carga y protección de batería: TP4056X
• Pantalla: SH1106 OLED de 1.3 “
• Pantalla SDA: GPIO 5 (D1)
• LED de luz alta: GPIO16
• Pantalla SCL / SCK: GPIO 4 (D2)
• LED WS2812b: GPIO 15 (D8)
• Botón para arriba: GPIO 12
• Botón hacia abajo: GPIO 13
• Seleccionar botón: GPIO 14

Nota: Esta placa es para practicas y fines educativos de seguridad informática.

TUTORIALES

• DSTIKE Deauther Mini –  Explicación, Funcionamiento y más…
• Blog Unit-¿Cómo funciona el “DSTIKE Deauther Mini”?
• Blog Unit-¿Cómo mitigar el riesgo de los ataques Deauther?
• Dispositivos DSTIKE

DOCUMENTACIÓN Y RECURSOS

• Esquemático
• Datasheet
  • ESP-07
  • TP4056
• Github – Deauther ESP8266
• Uso WiFi Deauther

INFORMACION ADICIONAL

¿Cómo utilizar?

Para utilizar solo energiza la placa ya sea con el MicroUsb y mediante una batería de litio de 3.7V, l placa desplegara un su inicio información del software, después se desplegara un menú que te permitirá escanear redes, seleccionar, realizar ataques, visualizar monitor de paquetes, reloj y encender el led incorporado.

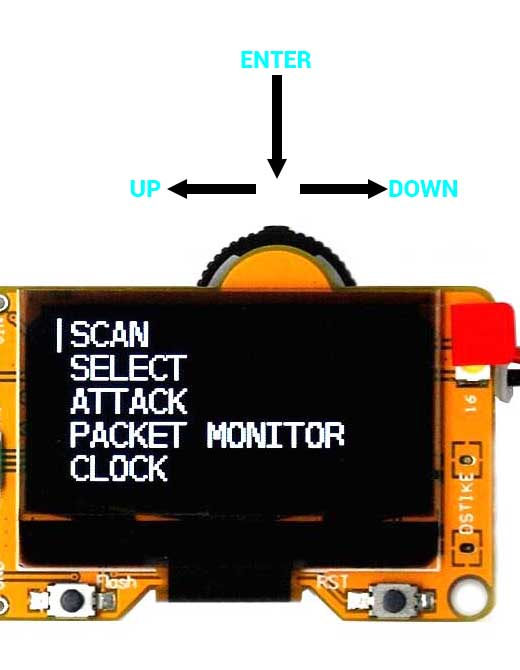

Interruptor de palanca: Permite desplazarse de arriba a bajo y seleccionar una parte del menú.

Otra forma de utilizarlo es por medio de la interfaz web que incorpora, solo tienes que acceder al AP que genera la propia placa la cual tiene como nombre de rede y contraseña:

Network: pwned
Password: deauther

Ya que ingresaste a la red entra desde cualquier navegador web a la siguiente dirección IP: 192.168.4.1

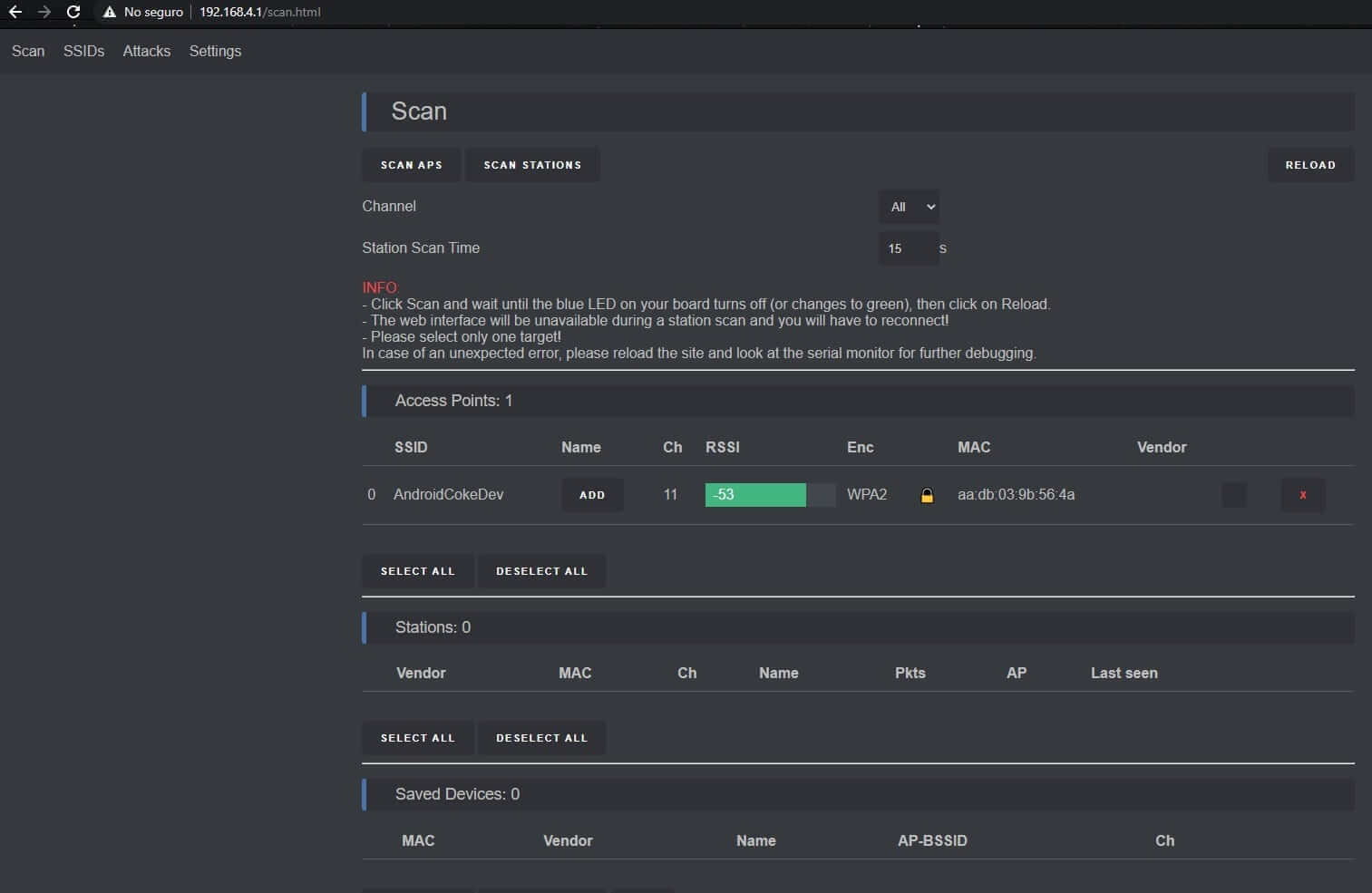

Interfaz Web
