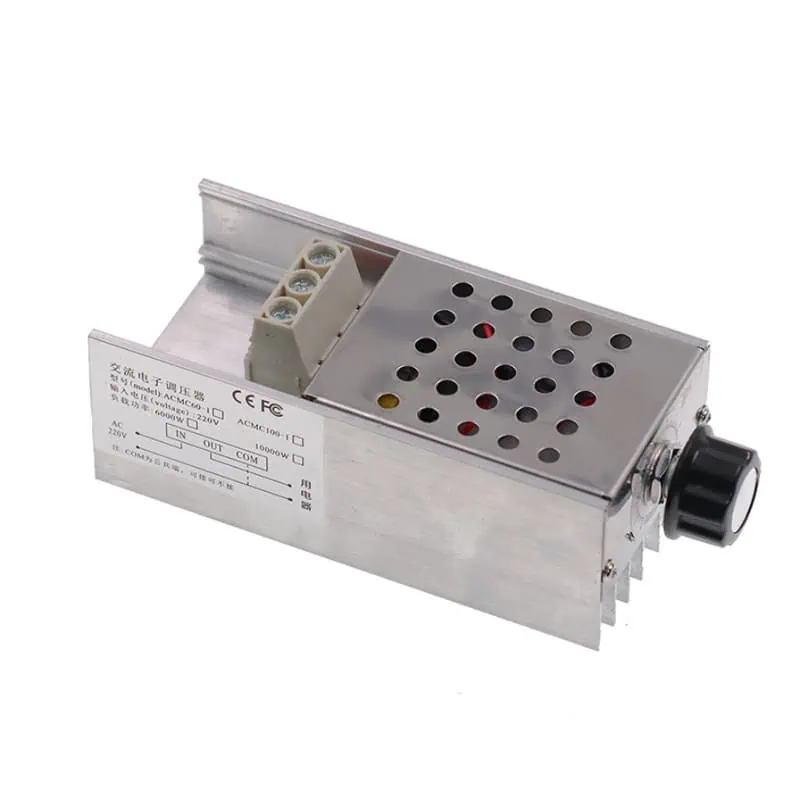

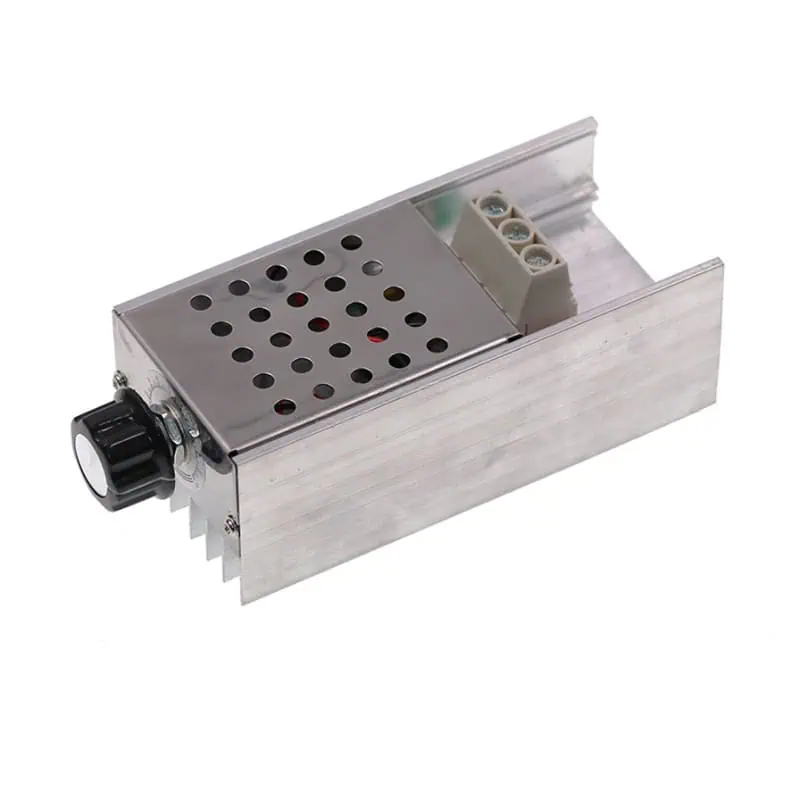

Dimmer 10000W SCR 0-220V

INFORMACIÓN

El Dimmer 10000W SCR 0-220V es un regulador electrónico de potencia diseñado para controlar la intensidad de corriente alterna (AC) suministrada a una carga, como resistencias eléctricas, motores o lámparas incandescentes. Su funcionamiento se basa en el uso de un SCR (Rectificador Controlado de Silicio), que permite modificar el ángulo de disparo de la señal de corriente alterna, regulando así la cantidad de energía que llega al dispositivo conectado. De esta manera, el dimmer puede ajustar el voltaje efectivo de salida entre 0 y 220V, controlando la potencia consumida hasta un máximo de 10000W.

El Dimmer 10000W SCR 0-220V se utiliza en aplicaciones donde es necesario regular la potencia eléctrica suministrada a diferentes cargas de corriente alterna. Entre sus principales usos se encuentra el control de velocidad en motores universales, la regulación de la intensidad luminosa en lámparas incandescentes y halógenas, y el ajuste de temperatura en resistencias de calefacción eléctrica como estufas, hornos o soldadores.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Potencia Máxima: 10,000 W (Potencia Límite de Carga Resistiva), se recomienda usarlo dentro de lo 5,000 W para tiempo prolongado.
• Voltajes:
  • De Entrada: 220 VAC (Voltaje de Línea).
  • De Salida: 0 V a V Máximo Cercano al Voltaje de Entrada.
• Corriente máxima: Hasta 100 A.
• Frecuencia de operación: 50/60 Hz.
• Tipo de control: Ajuste manual mediante perilla (potenciómetro).
• Tecnología de regulación: Control por ángulo de fase con TRIAC/SCR.
• Tipo de carga compatible: Resistiva e inductiva (luces incandescentes, motores universales, resistencias calefactoras).
• Carcasa: Metálica con ventilación tipo rejilla.
• Montaje: Fijación por tornillos (puede instalarse en paneles o superficies metálicas)

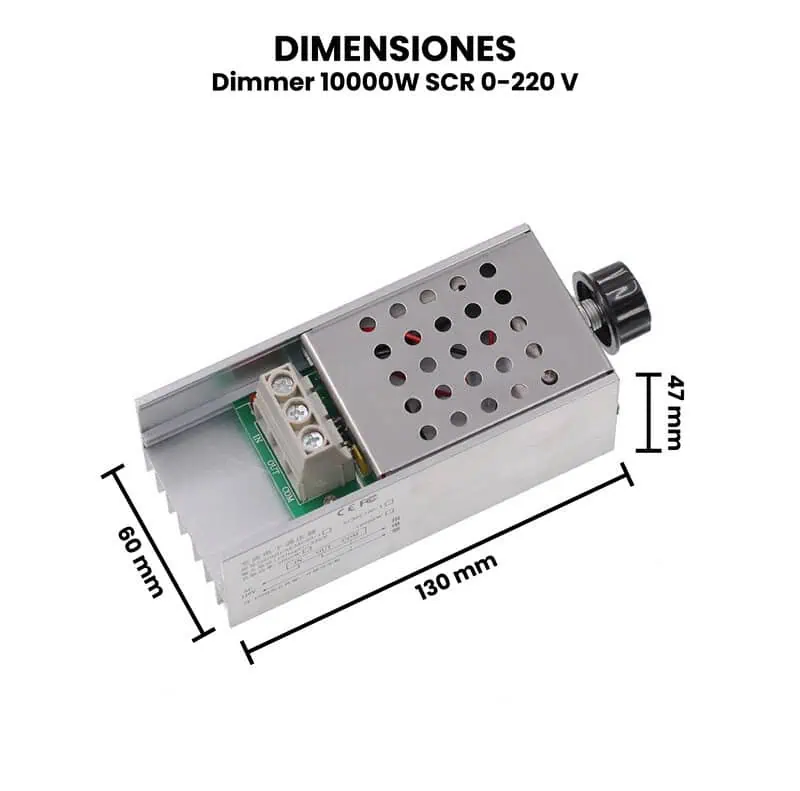

• Dimensiones: 130 mm x 60 mm x 47 mm.
• Peso: 198 g.

---

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Dimensiones

---

INFORMACIÓN ADICIONAL

¿Cómo se puede probar el Dimmer 10000W SCR 0-220 V?

Precaución antes de comenzar:

• Este dimmer opera con corriente alterna (AC) directa de red (220 V), lo cual es peligroso si no tienes experiencia con electricidad.
• Usa guantes y calzado aislante.
• No conectes cargas inductivas sensibles como motores sin protección adicional.
• Si puedes, utiliza un transformador de aislamiento para mayor seguridad.

Materiales Necesarios:

• Dimmer 10000W SCR 0-220 V.
• Lámpara incandescente de 1000 W o una resistencia calefactora (carga resistiva).
• Cableado adecuado (calibre suficiente para el voltaje y carga).
• Multímetro (opcional pero recomendable).
• Conector macho de corriente (si vas a conectarlo a una toma de pared).
• Cinta aislante o terminales de seguridad.

1. Identifica las Terminales.

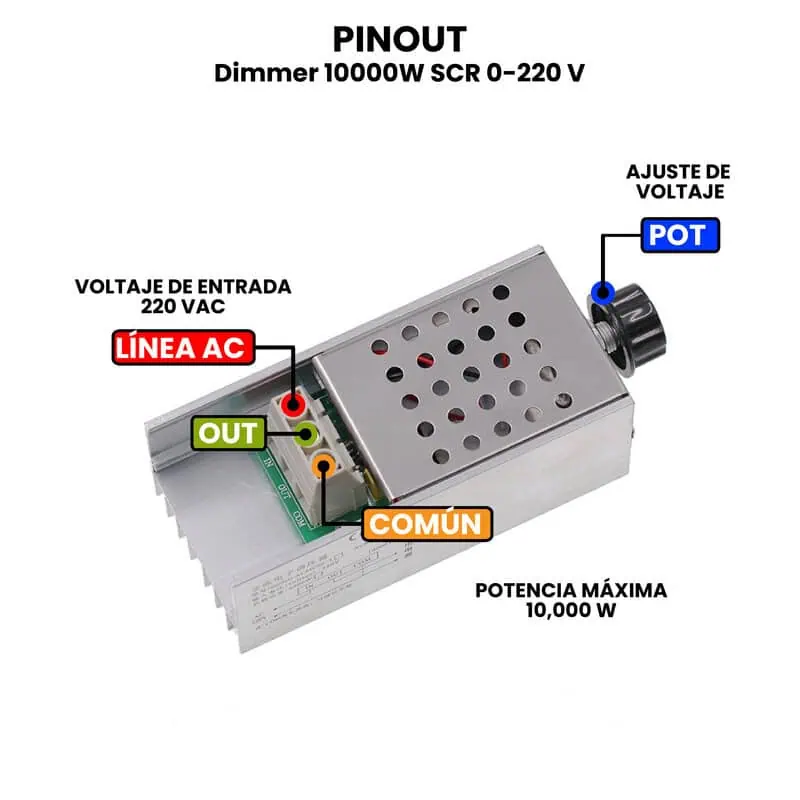

Revisa los terminales marcados en el dimmer de acuerdo al PINOUT:

• IN (entrada): Conecta aquí el voltaje de red (220 V).
• OUT (salida): Es la salida regulada hacia la carga (lámpara, resistencia, etc.).
• COM (común): Terminal común entre el dimmer y la carga.

2. Desconecta la Energía.

Antes de realizar cualquier conexión, asegúrate de que el dimmer no esté conectado a la corriente.

3. Conecta la Carga.

• Conecta una lámpara incandescente o una resistencia eléctrica entre los terminales de salida del dimmer (AC OUT).
• Verifica que la carga sea menor a 1000 W para pruebas iniciales.

4. Conecta la Entrada de Voltaje.

• Conecta la fase y el neutro de la red eléctrica a los terminales correspondientes del dimmer.
• Si usarás enchufe, conecta el cable de alimentación a un conector macho.

5. Asegura Todas las Conexiones.

Verifica que los cables estén bien atornillados en los terminales. No debe haber cables sueltos ni expuestos.

6. Conecta a la Red Eléctrica.

Conecta el dimmer a la red (220 VAC) con la perilla girada al mínimo.

7. Gira la Perilla de Control.

• Comienza a girar lentamente la perilla del dimmer, primero lo encenderás.
• Verás que la lámpara o resistencia empieza a recibir voltaje y a encenderse progresivamente.
• Si tienes un multímetro, puedes medir el voltaje de salida para verificar cómo cambia.

8. Verifica el Funcionamiento.

• Si la carga responde conforme giras la perilla (más luz o calor), el dimmer está funcionando correctamente.
• Si no hay respuesta, revisa conexiones o prueba con otra carga resistiva.

---
