INFORMACIÓN
El Dimmer 10000W 110-220 V AC 100 A es un regulador electrónico de potencia diseñado para controlar la cantidad de energía que se entrega a una carga de corriente alterna (CA), permitiendo ajustar la intensidad de luz, la velocidad de motores universales o la potencia de resistencias calefactoras. Funciona mediante el principio de control por ángulo de fase usando dispositivos semiconductores como triacs, los cuales interrumpen y conectan la corriente en momentos precisos de cada ciclo de la onda AC. Está diseñado con una carcasa metálica perforada para permitir la disipación térmica junto con su ventilador y así evitar el sobrecalentamiento durante su operación continua.
Este dimmer de alto rendimiento se utiliza principalmente en aplicaciones donde se requiere controlar grandes cantidades de energía eléctrica. Entre sus usos más comunes están el control de velocidad de motores industriales, regulación de temperatura en resistencias calefactoras de hornos o estufas eléctricas, ajuste de intensidad luminosa en sistemas de iluminación incandescente de alta potencia, y en equipos de laboratorio o procesos industriales donde se necesite una modulación precisa de la carga. Gracias a su capacidad para manejar hasta 100A, es ideal para entornos industriales, talleres, y maquinaria pesada, permitiendo un control eficiente sin la necesidad de costosos sistemas electrónicos, potenciómetro manual (perilla), para ajustar el ángulo de disparo de la señal de voltaje y, por tanto, la potencia entregada. Este dimmer puede manejar cargas de hasta 10,000 vatios y 100 amperes, lo que lo hace ideal para la automatización.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Potencia Máxima: 10,000 W (Potencia Límite de Carga Resistiva)
- Voltaje de entrada/salida: 110–220 V AC (Voltaje de Línea).
- Corriente máxima: Hasta 100 A.
- Frecuencia de operación: 50/60 Hz.

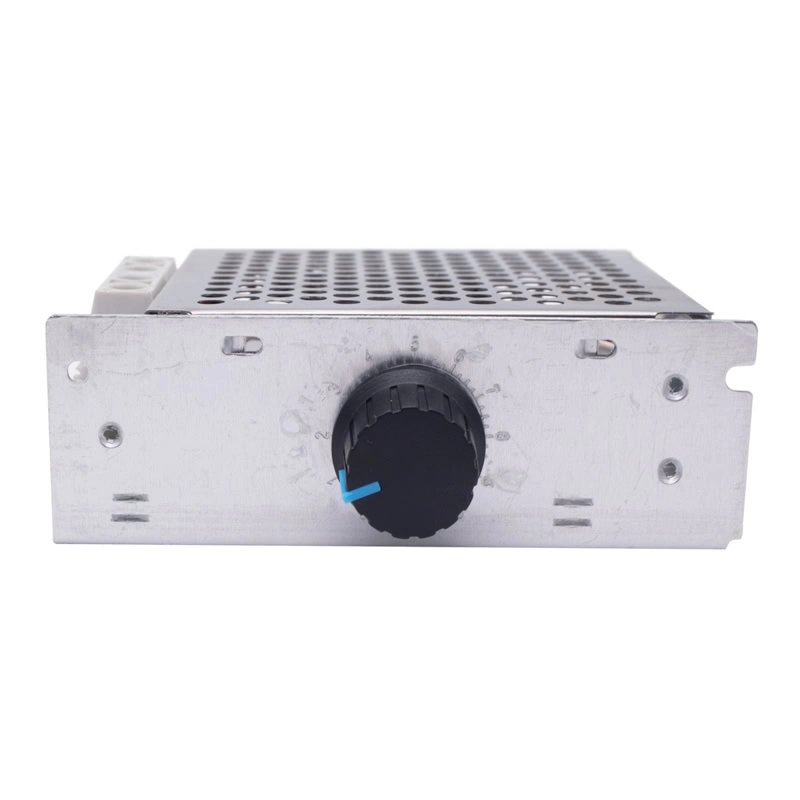

- Tipo de control: Ajuste manual mediante perilla (potenciómetro).
- Tecnología de regulación: Control por ángulo de fase con TRIAC/SCR.
- Tipo de carga compatible: Resistiva e inductiva (luces incandescentes, motores universales, resistencias calefactoras).

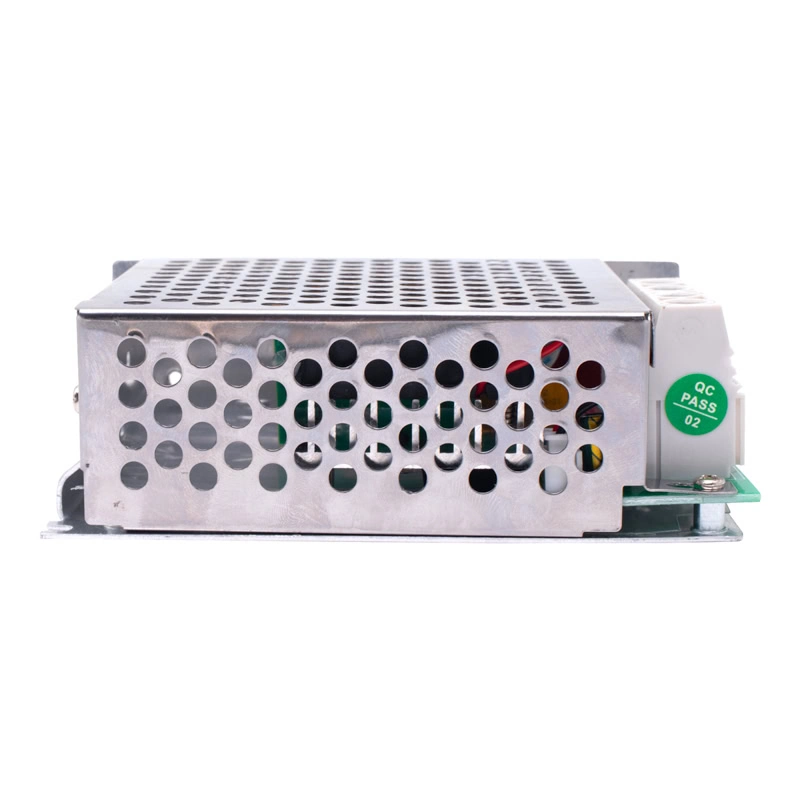

- Carcasa: Metálica con ventilación tipo rejilla.
- Montaje: Fijación por tornillos (puede instalarse en paneles o superficies metálicas)
- Voltaje de Salida: 0 V a V Máximo Cercano al Voltaje de Entrada.

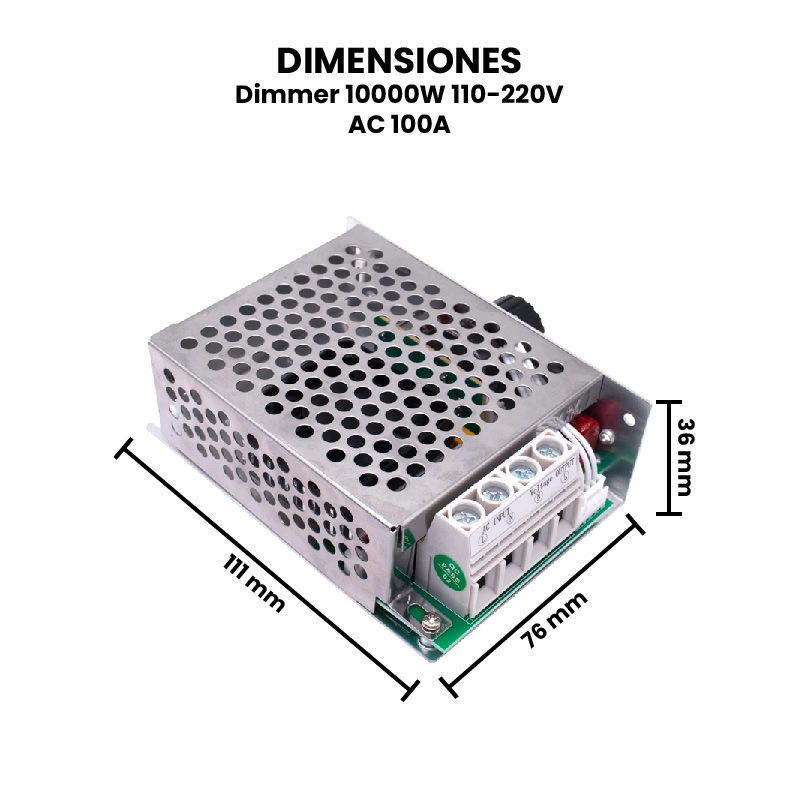

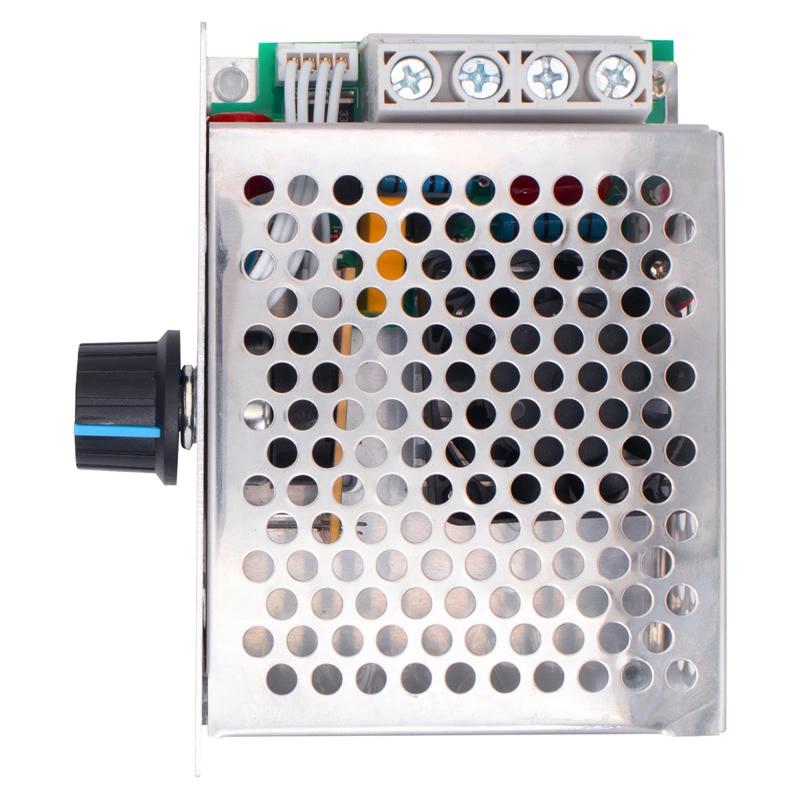

- Dimensiones: 111 mm x 76 mm x 36 mm.
- Peso: 225 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo se puede probar el Dimmer 10000W 110-220V AC 100A?
Precaución antes de comenzar:
- Este dimmer opera con corriente alterna (AC) directa de red (110 o 220 V), lo cual es peligroso si no tienes experiencia con electricidad.
- Usa guantes y calzado aislante.
- No conectes cargas inductivas sensibles como motores sin protección adicional.
- Si puedes, utiliza un transformador de aislamiento para mayor seguridad.
Materiales Necesarios:
- Dimmer 10000W 110–220V AC 100A.
- Lámpara incandescente de 100 W o una resistencia calefactora (carga resistiva).
- Cableado adecuado (calibre suficiente para el voltaje y carga).
- Multímetro (opcional pero recomendable).
- Conector macho de corriente (si vas a conectarlo a una toma de pared).
- Cinta aislante o terminales de seguridad.
1. Identifica las Terminales.

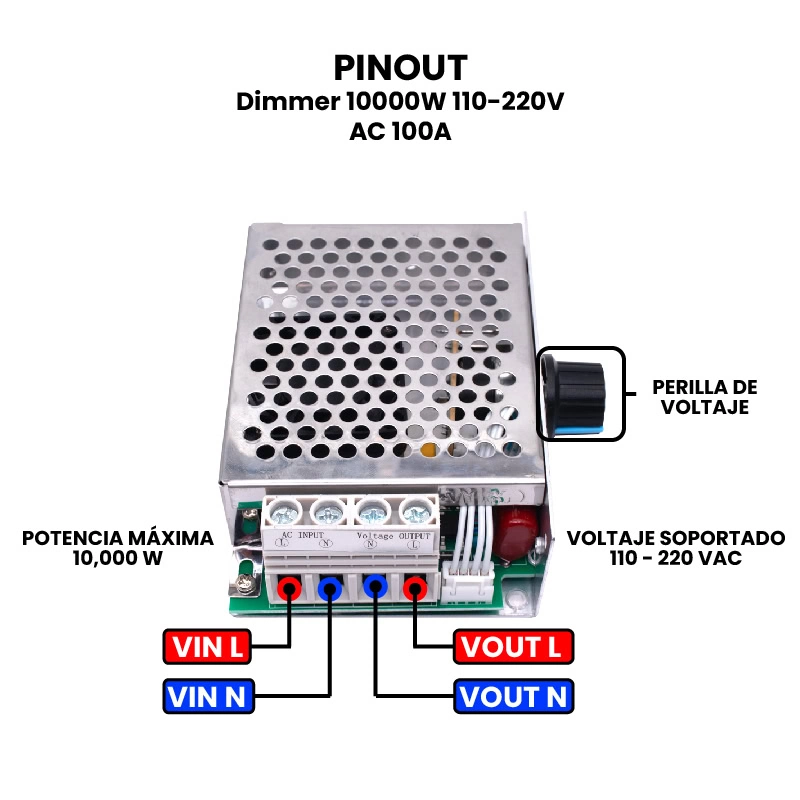

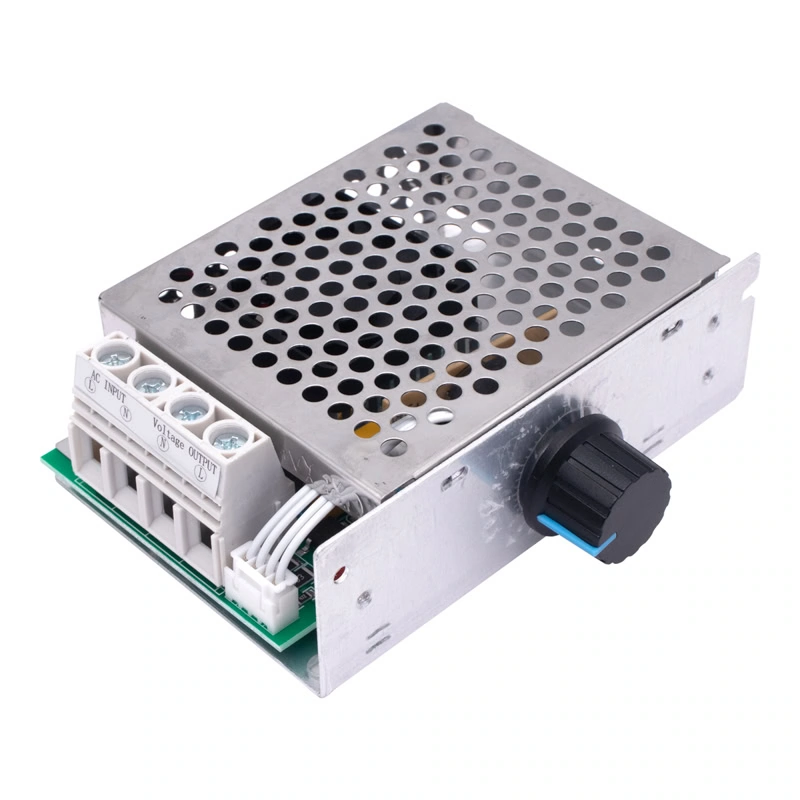

Revisa los terminales marcados en el dimmer de acuerdo al PINOUT:
- AC IN (entrada): Conecta aquí el voltaje de red (110 V o 220 V según corresponda).
- AC OUT (salida): Es la salida regulada hacia la carga (lámpara, resistencia, etc.).
2. Desconecta la Energía.
Antes de realizar cualquier conexión, asegúrate de que el dimmer no esté conectado a la corriente.
3. Conecta la Carga.
- Conecta una lámpara incandescente o una resistencia eléctrica entre los terminales de salida del dimmer (AC OUT).
- Verifica que la carga sea menor a 1000 W para pruebas iniciales.
4. Conecta la Entrada de Voltaje.
- Conecta la fase y el neutro de la red eléctrica a los terminales AC IN.
- Si usarás enchufe, conecta el cable de alimentación a un conector macho (revisa polaridad si tu red lo permite).
5. Asegura Todas las Conexiones.
Verifica que los cables estén bien atornillados en los terminales. No debe haber cables sueltos ni expuestos.
6. Conecta a la Red Eléctrica.
Conecta el dimmer a la red (110 o 220 V AC) con la perilla girada al mínimo y en apagado.
7. Gira la Perilla de Control.
- Comienza a girar lentamente la perilla del dimmer, primero lo encenderás.
- Verás que la lámpara o resistencia empieza a recibir voltaje y a encenderse progresivamente.
- Si tienes un multímetro, puedes medir el voltaje de salida para verificar cómo cambia.
8. Verifica el Funcionamiento.
- Si la carga responde conforme giras la perilla (más luz o calor), el dimmer está funcionando correctamente.
- Si no hay respuesta, revisa conexiones o prueba con otra carga resistiva.
Notas de Funcionamiento:
- El circuito de disparo es único y la regulación de voltaje es precisa y sin histéresis. Al conectarlo a una carga resistiva, se desactiva a 0 y se activa para ajustarse desde 10 V hasta el voltaje máximo cercano al voltaje de entrada de la fuente de alimentación.
- Está equipado con un circuito protector de absorción de tiristor RC con fuerte capacidad antiinterferente.
- El Dimmer tiene su propio ventilador, que tiene un buen efecto de disipación de calor y alarga la vida útil.
- El potenciómetro está controlado por un interruptor para garantizar que el voltaje de salida mínima sea de 0 V y el ventilador deje de funcionar cuando se apaga el interruptor.
