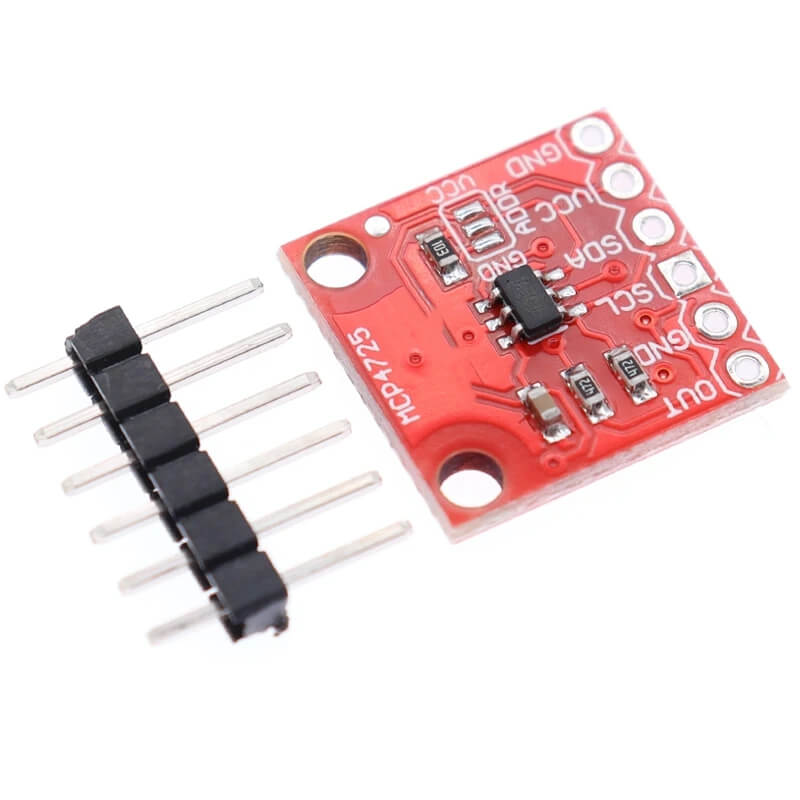

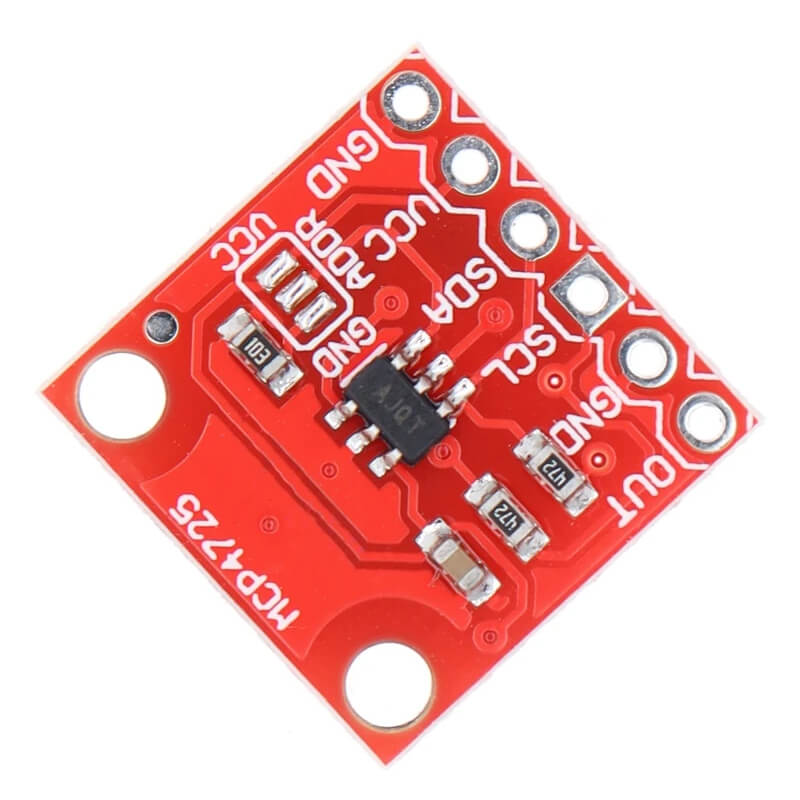

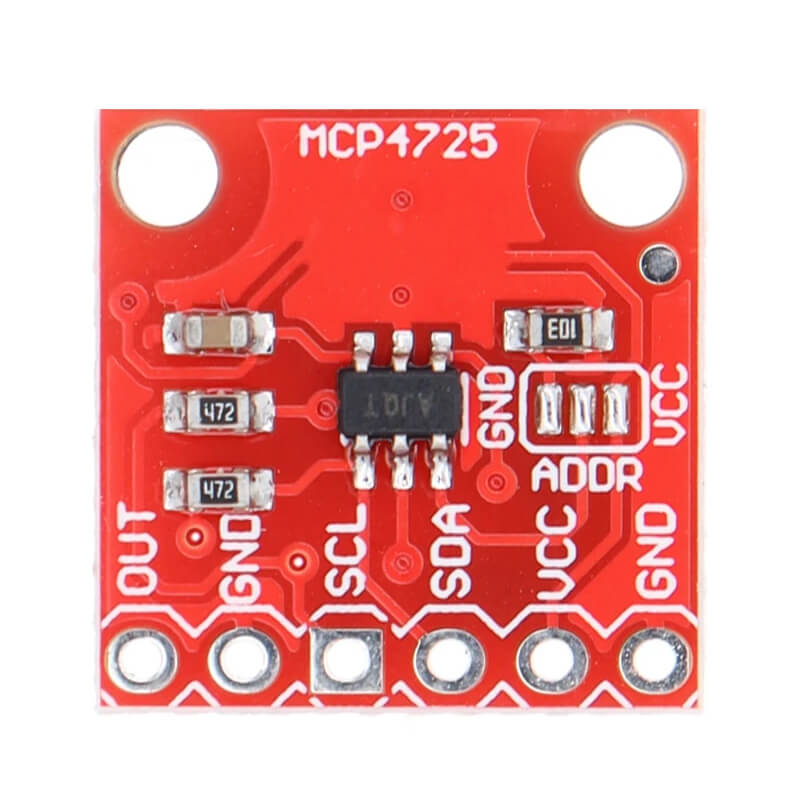

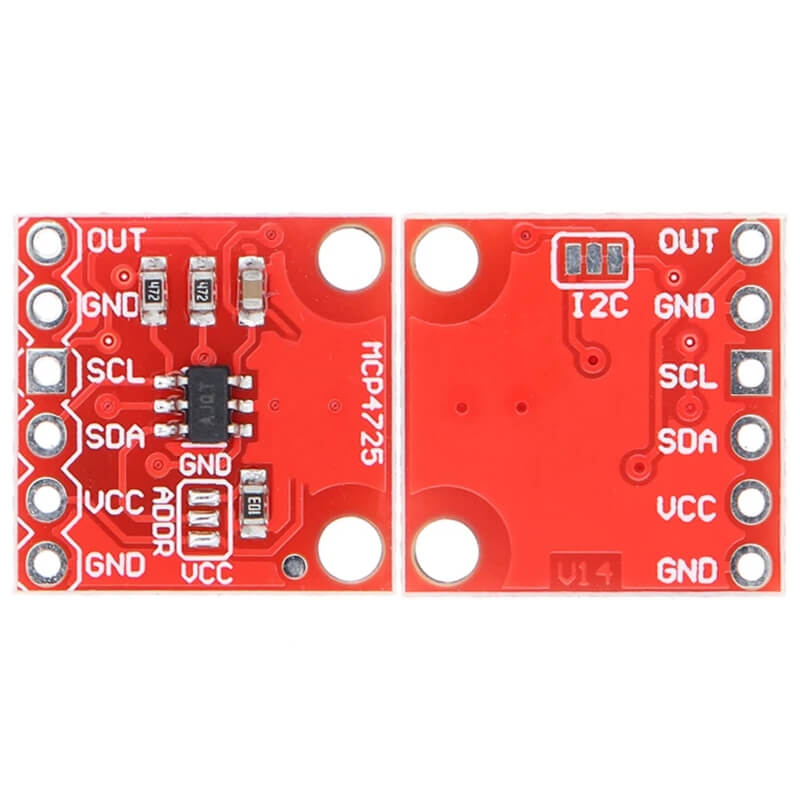

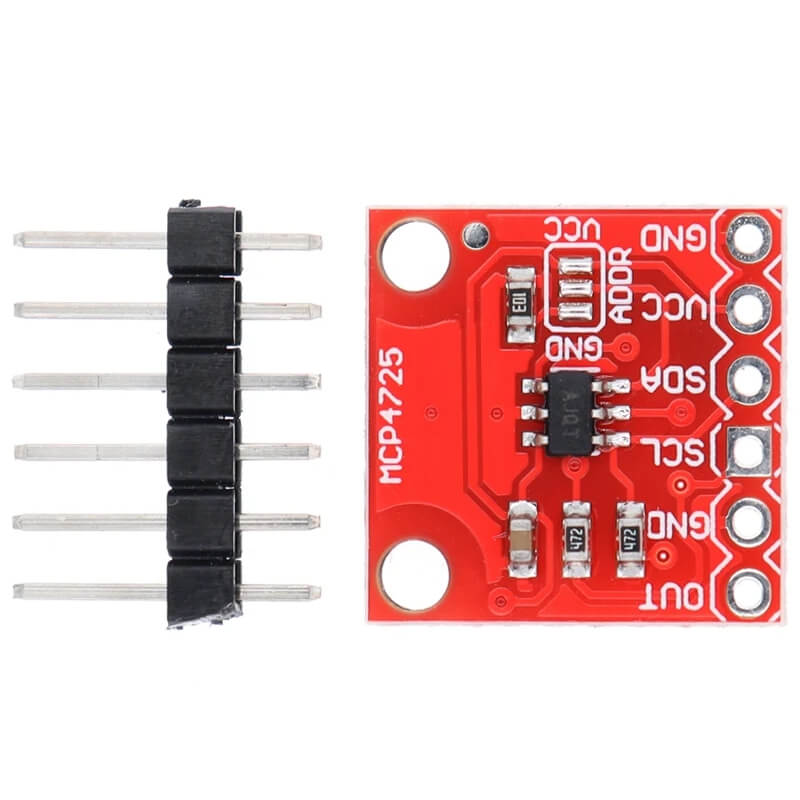

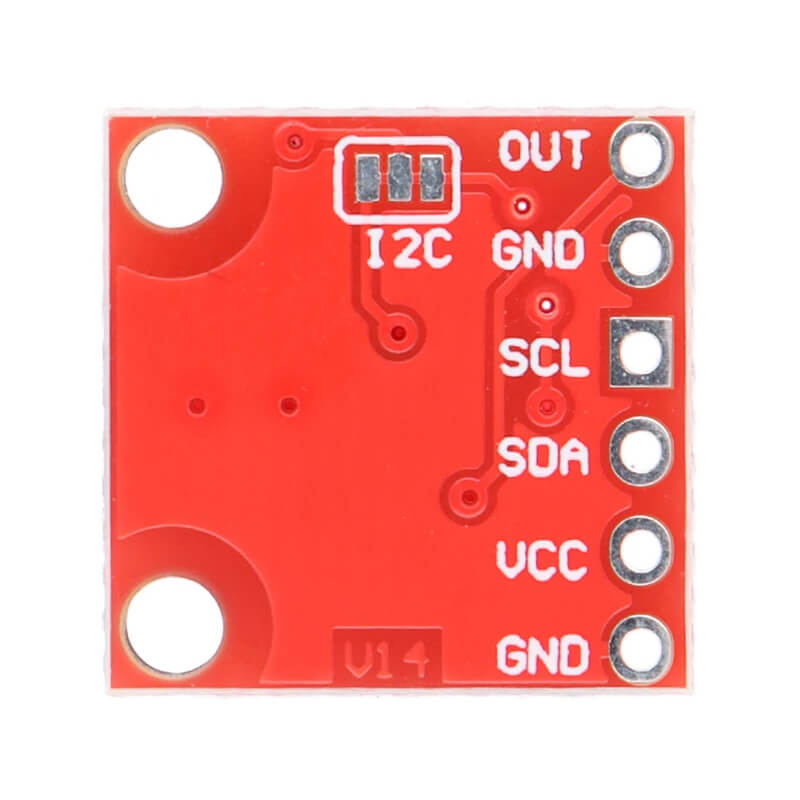

DAC MCP4725 I2C

$ 48.00

4 disponibles

CANTIDAD	PRECIO
10 piezas	$ 41.78
25 piezas	$ 37.05
35 piezas	$ 33.28

SKU: AR0578 Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 12bits, 2.7V, 5.5V, analogico, conversor, convertidor, DAC, DAC0800LCN, digital, i2c, Instrumentos, interfaz, MCP4725, señales, Senoidales, Snalógica, Sonidos, Triangulares, voltaje

INFORMACIÓN

El MCP4725 es un convertidor digital a analógico (DAC) de 12 bits que utiliza comunicación I2C para recibir datos desde un microcontrolador y convertirlos en una señal de voltaje analógica continua. Fabricado por Microchip, este componente permite generar salidas analógicas precisas a partir de señales digitales, siendo útil en aplicaciones como control de brillo de LEDs, generación de formas de onda, control de motores, y sistemas de audio. El MCP4725 puede almacenar un valor de salida en su memoria EEPROM interna, lo que permite que retenga el último voltaje generado incluso después de apagarse. Su funcionamiento se basa en recibir una instrucción digital a través del bus I2C y convertir ese valor numérico en una tensión de salida proporcional (de 0V a Vcc, típicamente 3.3V o 5V), facilitando la interacción entre sistemas digitales y dispositivos que requieren una señal analógica.

El DAC MCP4725 I2C es ideal para aplicaciones que requieren una señal analógica precisa a partir de datos digitales, como generación de ondas de audio o control de voltaje en actuadores, servomecanismos, control de brillo de LEDs, modulación de señales, y simulación de sensores analógicos. Gracias a su interfaz I2C, es muy fácil de integrar en proyectos electrónicos y es compatible con una amplia gama de tarjetas de desarrollo, como Arduino (UNO, Nano, Mega), ESP8266, ESP32, Raspberry Pi, y STM32, entre otros. Estas tarjetas pueden enviar datos digitales al MCP4725 para producir voltajes analógicos variables, lo que resulta especialmente útil cuando el microcontrolador no cuenta con un DAC interno o cuando se requiere mayor precisión. Su uso es común tanto en prototipos educativos como en aplicaciones industriales y de automatización.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Módulo DAC.
IC Principal: MCP4725.
Interfaz: I2C (Standard, Fast, y High-Speed soportados).
Dirección I2C: 0x60, 0x61, 0x62 o 0x63.
Resolución: 12 bits.
Voltaje de Alimentación: 2.7 a 5.5 VDC.
Corriente de salida: 25 mA.
EEPROM: Interna para almacenar configuraciones.
Dimensiones: 20 mm x 20 mm x 4 mm.
Peso: 2 g.

DOCUMENTACIÓN Y RECURSOS

Datasheet:
- IC MCP4725
- Módulo MCP4725

INFORMACIÓN ADICIONAL

¿Qué es un DAC?

Un DAC (Convertidor Digital-Analógico) es un dispositivo electrónico que convierte una señal digital (que consiste en valores discretos) en una señal analógica (que es continua y varía suavemente). Esto es útil cuando se necesita generar señales que varíen de forma continua, como en la reproducción de audio o la generación de formas de onda en electrónica. Los DAC son fundamentales en aplicaciones como la reproducción de música digital, la generación de señales analógicas para controlar equipos electrónicos, y en muchos otros sistemas donde es necesario convertir datos digitales en señales analógicas precisas y estables.

Diferencia de un DAC con un ADC.

La principal diferencia entre un DAC (Convertidor Digital-Analógico) y un ADC (Convertidor Analógico-Digital) radica en la dirección de la conversión de señales:

DAC (Convertidor Digital-Analógico):
- Función: Convierte una señal digital en una señal analógica.
- Uso típico: Utilizado para generar señales analógicas a partir de datos digitales. Por ejemplo, convierte números digitales (representados por bits) en una tensión o corriente analógica.
- Aplicaciones: Reproducción de audio digital a través de altavoces, generación de formas de onda analógicas para pruebas y mediciones, control de sistemas que requieren señales analógicas precisas, entre otros.
ADC (Convertidor Analógico-Digital):
- Función: Convierte una señal analógica continua en una representación digital discreta.
- Uso típico: Se emplea para digitalizar señales analógicas provenientes de sensores, micrófonos, cámaras, etc.
- Aplicaciones: Conversión de señales analógicas (como la temperatura medida por un termómetro digital) en datos digitales que puedan ser procesados por sistemas electrónicos como computadoras o microcontroladores.
