Convertidor de Señal TTL a RS485
$ 16.00
166 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 13.17 |
| 100 piezas | $ 11.57 |
| 200 piezas | $ 9.32 |
INFORMACIÓN
El convertidor de señal TTL a RS485 es un dispositivo que permite la comunicación entre dispositivos que utilizan diferentes niveles de señal TTL (Transistor-Transistor Logic), es común en microcontroladores y otros dispositivos electrónicos de baja potencia, mientras que RS485 es un estándar de comunicación serie robusto, utilizado en entornos industriales debido a su capacidad de transmitir datos a largas distancias y en redes con múltiples dispositivos. Este módulo convierte las señales de un dispositivo TTL a RS485, permitiendo que sistemas de control, sensores o microcontroladores se comuniquen a través de redes industriales o en aplicaciones de automatización.
Este módulo se utiliza en automatización industrial, control de edificios y sistemas de seguridad. Facilita la comunicación fiable entre dispositivos en proyectos de electrónica y robótica, especialmente cuando se necesita conectar equipos a través de largas distancias sin interferencias.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Convertidor TTL a RS485
- Modelo: HW-519
- Color de PCB: Azul
- Voltaje de Operación: 3.3V a 5V
- Tipo de comunicación: Half-Duplex
- Temperatura de Funcionamiento: -40°C a 85°C
- Pines Castellated Holes
- Protección anti interferencias: Si
- Resistencia incidente 120Ω

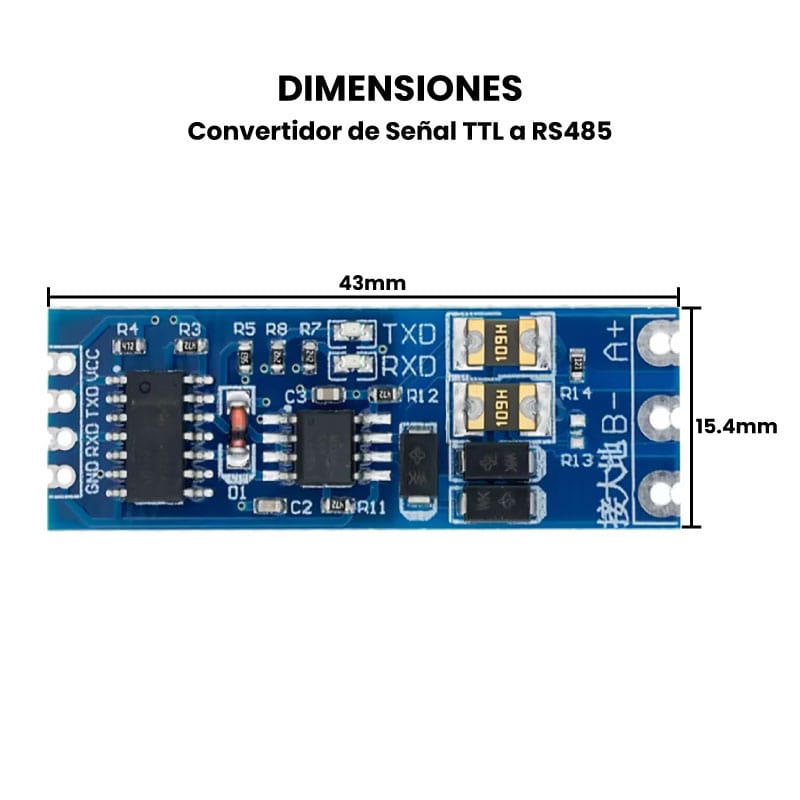

- Dimensiones: 43mm x 15.4mm
- Peso: 2.5g
DOCUMENTACIÓN Y RECURSOS
Datasheet
INFORMACIÓN ADICIONAL
¿Cómo funciona el TTL a RS485?
El convertidor TTL a RS485 es un módulo o dispositivo que convierte las señales de nivel TTL (normalmente de 5V o 3.3V) a señales compatibles con el estándar RS485. El RS485 es un protocolo de comunicación serial que permite la transmisión de datos a largas distancias y soporta múltiples dispositivos en un mismo bus de comunicación.
¿Para qué sirve el Convertidor TTL a RS485?
Este convertidor se utiliza principalmente para integrar dispositivos con salidas TTL en redes de comunicación RS485. Algunas de sus aplicaciones incluyen:
- Automatización Industrial: Conectar sensores, actuadores y controladores que operan con señales TTL a sistemas de control que utilizan RS485.
- Domótica: Integrar dispositivos domésticos inteligentes que utilizan comunicación TTL en redes RS485, permitiendo un control centralizado y eficiente.
- Redes de Sensores: Permitir la comunicación de sensores distribuidos que operan con TTL en largas distancias sin pérdida de señal, gracias a la robustez del RS485.
- Sistemas Embebidos: Facilitar la comunicación entre microcontroladores o dispositivos embebidos que trabajan con niveles TTL y otros dispositivos o redes que operan bajo RS485.
¿Qué es el protocolo RS485?
El protocolo RS485 está definido como un sistema en bus de transmisión multipunto diferencial, es ideal para transmitir a altas velocidades sobre largas distancias (35 Mbit/s hasta 10 metros y 100 kbit/s en 1200 metros) y a través de canales ruidosos, ya que reduce los ruidos que aparecen en los voltajes producidos en la línea de transmisión.
El medio físico de transmisión es un par entrelazado que admite hasta 32 estaciones en 1 solo hilo, con una longitud máxima de 1200 metros operando entre 300 y 19 200 bit/s y la comunicación half-dúplex (semidúplex). Puede alcanzar una velocidad máxima de transmisión de 2.5Mbps.
ENLACES EXTERNOS
| Peso | 0.0025 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
| USOS: | CONVERTIDORES |
| PROTOCOLOS DE COMUNICACIÓN: | RS485, TTL |
