INFORMACIÓN

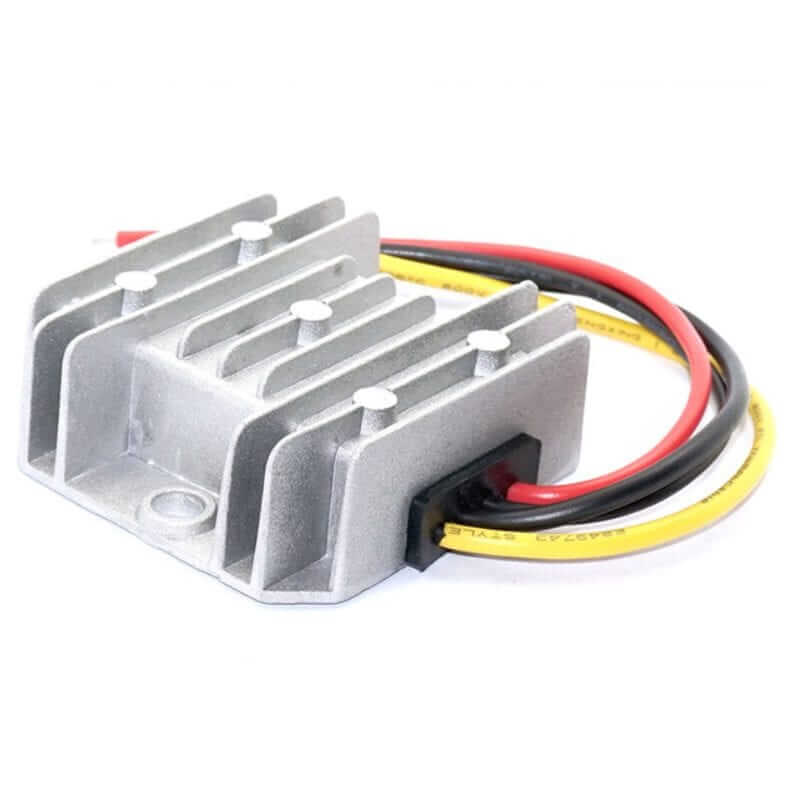

El Convertidor DC DC 12-24V a 5V 10A Step Down, también conocido como convertidor reductor o buck converter, es un dispositivo electrónico diseñado para disminuir voltajes de entrada elevados (entre 12 V y 24 V DC) hacia una salida fija y estable de 5 V DC con una capacidad de hasta 10 amperios de corriente. Este módulo funciona mediante un circuito de conmutación por modulación de ancho de pulso (PWM), donde un transistor, un inductor y un diodo trabajan juntos para almacenar y liberar energía de forma eficiente. A diferencia de los reguladores lineales, el step-down reduce el voltaje sin generar grandes pérdidas de energía en forma de calor, permitiendo una alta eficiencia (hasta 95 %).
El convertidor DC-DC step down de 12-24V a 5V 10A es ampliamente utilizado para alimentar dispositivos electrónicos que requieren una tensión estable de 5V a partir de fuentes de voltaje más altas, como baterías de automóviles, paneles solares o fuentes de alimentación industriales. Este tipo de convertidor es ideal para proyectos de electrónica, sistemas embebidos, dispositivos USB, iluminación LED de alta potencia y equipos de comunicación, donde se necesita una corriente considerable y una salida regulada para garantizar un funcionamiento seguro y eficiente. Gracias a su alta capacidad de corriente, es especialmente útil en aplicaciones que demandan energía estable y continua para motores pequeños, controladores o microcontroladores en entornos automotrices, robótica o automatización industrial.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de entrada: 12 a 24 VDC.
- Voltaje de salida: 5 VDC fijo.
- Corriente de salida máxima: 10 A.
- Potencia Máxima: 50 W.
- Tipo de conversión: Buck converter (step down).
- Eficiencia: Alta eficiencia, generalmente entre 85% y 95%.
- Rizado de voltaje: Bajo, para proteger dispositivos sensibles.
- Protecciones:
- Contra sobrecorriente: Sí.
- Contra sobrevoltaje: Sí.
- Contra sobretemperatura: Sí.
- Frecuencia de conmutación: Normalmente entre 100 kHz y 500 kHz.
- Aplicaciones típicas: Alimentación de microcontroladores, placas de desarrollo, módulos USB, iluminación LED, sistemas automotrices, robótica y dispositivos embebidos
- Material del encapsulado: Aluminio para disipación térmica (según modelo)
- Temperatura de operación: Generalmente – 40 °C a + 85 °C.

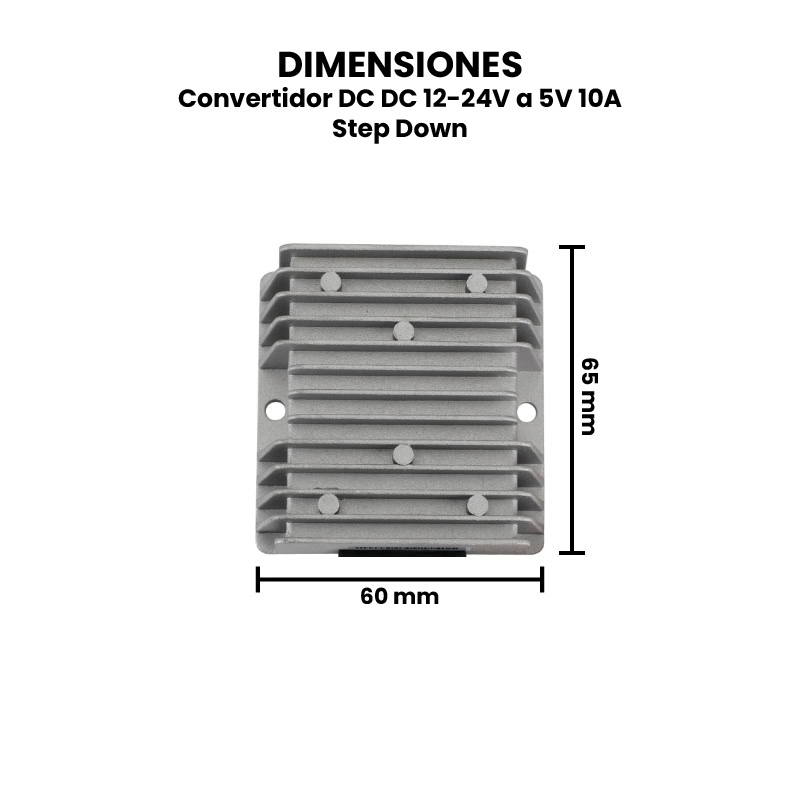

- Dimensiones: 65 mm x 60 mm x 25 mm.
- Peso: 120 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el Convertidor DC DC 12-24V a 5V 10A Step Down?
Materiales Necesarios:
- Módulo Step-Down 12-24 V → 5 V / 10 A.
- Fuente de 12-24 V DC (puede ser:
- una fuente regulable de laboratorio,
- una batería de 24 V,
- o un banco de baterías en serie).
- Multímetro digital (para medir voltajes y corriente).
- Cargador USB, foco LED de 5 V, ventilador, Arduino, o resistencia de carga como carga de prueba.
- (Opcional) Cargador electrónico programable para hacer pruebas con carga variable.
- Cables bien aislados y de calibre adecuado (mínimo 18 AWG).
Verifica el Cableado del Módulo.

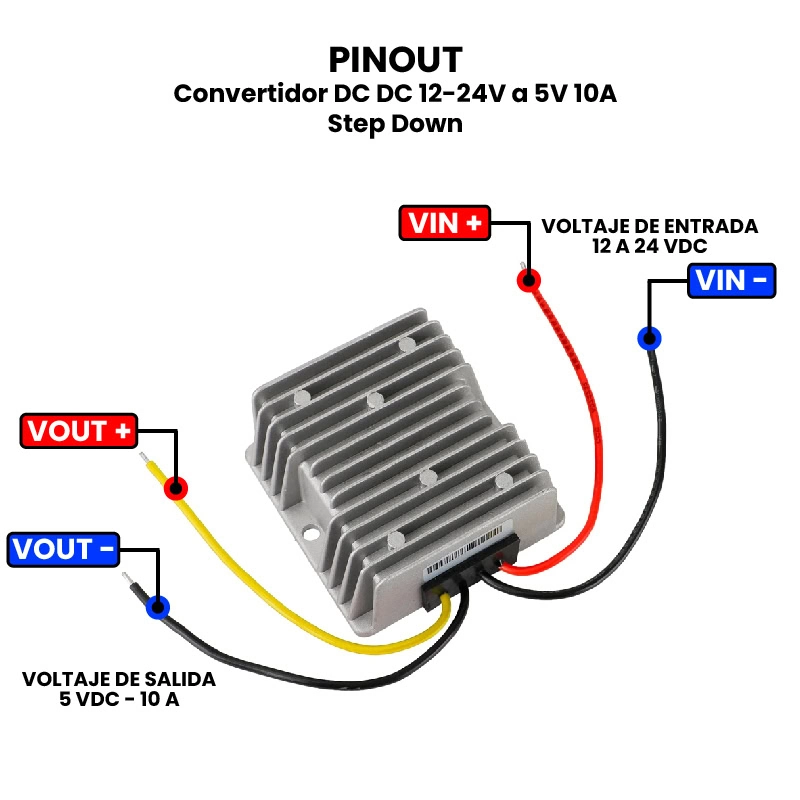

Generalmente, los cables tienen este código de color:
| Color del cable | Función |
|---|---|
| Rojo | Entrada positiva (IN +) = 12 – 24V DC |
| Negro | Tierra común (GND) = Entrada y Salida c/u |
| Amarillo | Salida positiva (OUT +) = 5 V DC |
Este modelo usa 2 cables negros: uno para entrada y otro para salida.
Conecta la Fuente de 12 – 24 VDC.
- Asegúrate de tener 12 – 24 V DC estables, ya sea de una fuente regulable o batería.
- Conecta:
- Rojo al positivo (+).
- Negro (entrada) al negativo (–) de la fuente.
No enciendas la fuente todavía.
Conecta el Multímetro a la Salida.
- Configura el multímetro en voltímetro DC.
- Conecta:
- Punta roja al cable amarillo (salida +).
- Punta negra al cable negro (GND salida).
Enciende la Fuente de 12 – 24 V.
- Al energizar, el módulo debe comenzar a trabajar inmediatamente.
- El multímetro debe mostrar 5.0 V ± 0.2 V.
- Si no hay voltaje o es incorrecto, apaga inmediatamente y revisa el cableado.
Prueba con una Carga Real.
Ahora prueba con un dispositivo de carga:
Foco LED de 5 V o ventilador.
- Conecta el dispositivo directamente entre el amarillo (+) y negro (–).
- Verifica que encienda normalmente.
Arduino, router o módulo electrónico 5 V.
- Úsalo solo si ya estás seguro de que la salida es correcta (12 V estabilizados).
Carga resistiva (resistencia cerámica o dummy load).
- Conecta una carga que consuma entre 1 A y 10 A (ej., una resistencia de 2.4 Ω 50 W ≈ 10 A a 5 V).
- Usa el multímetro en modo amperímetro en serie para verificar la corriente.
Revisa Estabilidad y Temperatura.
- Deja conectado el sistema unos minutos con carga.
- Verifica:
- Que la salida permanezca en 5 V sin grandes variaciones.
- Que el módulo no se caliente en exceso (ligero calentamiento es normal).
- Que no haya apagones ni caídas de tensión.
Precauciones Importantes.
- Nunca conectes la entrada a más de 60 V DC.
- No inviertas la polaridad.
- Usa cables gruesos para evitar pérdidas de voltaje si vas a usar >10 A.
- Si conectas cargas inductivas (motores, relés), usa diodos de protección.
