Convertidor DC DC 12-24V a 5V 5A Step Down

$ 155.00

54 disponibles

CANTIDAD	PRECIO
10 piezas	$ 138.70
25 piezas	$ 125.83
35 piezas	$ 115.15

SKU: AR0842 Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: 12v, 24V, 5A, 5v, buck, convertidor, dc-dc, disminuidor, Down, reductor, reductor de voltaje, Step, step down

INFORMACIÓN

El Convertidor DC DC 12-24V a 5V 5A Step Down es un regulador de voltaje tipo buck que convierte eficientemente una tensión continua de entrada variable, desde 12 V hasta 24 V, en una salida estable de 5 V con una corriente máxima de 5 A. Su funcionamiento se basa en la conmutación rápida de un transistor junto con componentes pasivos como inductores y condensadores que filtran y regulan la señal, permitiendo una conversión de voltaje con alta eficiencia y mínima generación de calor. Este proceso asegura que los dispositivos alimentados reciban un voltaje constante y seguro, ideal para equipos electrónicos sensibles.

El Convertidor DC DC 12-24V a 5V 5A Step Down es ampliamente utilizado en aplicaciones donde se requiere alimentar dispositivos de 5 V desde fuentes de voltaje más altas y variables, como baterías de vehículos, paneles solares, sistemas de alimentación industrial y equipos portátiles. Es ideal para alimentar microcontroladores, sistemas embebidos, cámaras, luces LED, cargadores USB, y otros dispositivos electrónicos que funcionan con 5 V. Su diseño compacto y eficiente lo hace adecuado para proyectos de automatización, robótica, electrónica de consumo y telecomunicaciones, garantizando estabilidad y protección contra fluctuaciones de voltaje.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de conversor: Step Down (Buck) DC-DC.
Rango de voltaje de entrada: 12 V a 24 V DC.
Voltaje de salida: 5 V DC (fijo).
Corriente máxima de salida: 5 A.
Potencia máxima: 25 W.
Eficiencia de conversión: ≥ 90 % (puede variar según carga y condiciones).
Frecuencia de conmutación: Aproximadamente 150 kHz – 300 kHz (depende del diseño).
Rizado de voltaje de salida: Bajo (típicamente < 50 mV RMS).
Protecciones integradas:
- Sobrecorriente (OCP).
- Sobretensión (OVP).
- Sobretemperatura (OTP).
- Cortocircuito (SCP).
Regulación de voltaje: Estable con variaciones en carga y tensión de entrada.
Temperatura de operación: -20 °C a +85 °C (dependiendo del encapsulado).
Material de carcasa: Plástico o metal con disipador térmico incorporado.

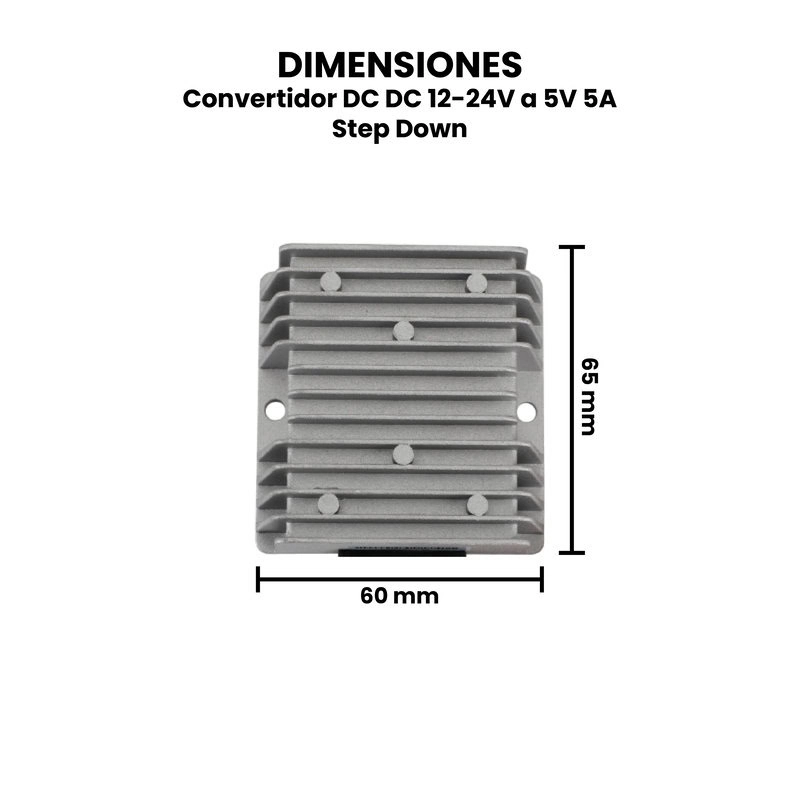

Dimensiones: 60 mm x 65 mm x 25 mm.
Peso: 116 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo probar el Convertidor DC DC 12-24V a 5V 5A Step Down?

Materiales Necesarios:

Fuente de alimentación DC ajustable que entregue entre 12 V y 24 V.
Multímetro digital para medir voltajes y corriente.
Carga resistiva o electrónica que soporte 5 V y hasta 5 A (por ejemplo, una lámpara LED, resistencia de potencia o una carga electrónica).
Cables y conectores adecuados para conexiones seguras.

Precauciones:

Asegúrate de conectar correctamente la polaridad para evitar daños.
No excedas la corriente máxima nominal (5 A).
Utiliza una fuente con protección contra sobrecorriente.
Realiza las pruebas en un entorno ventilado para evitar acumulación de calor.

Conexión Inicial sin Carga.

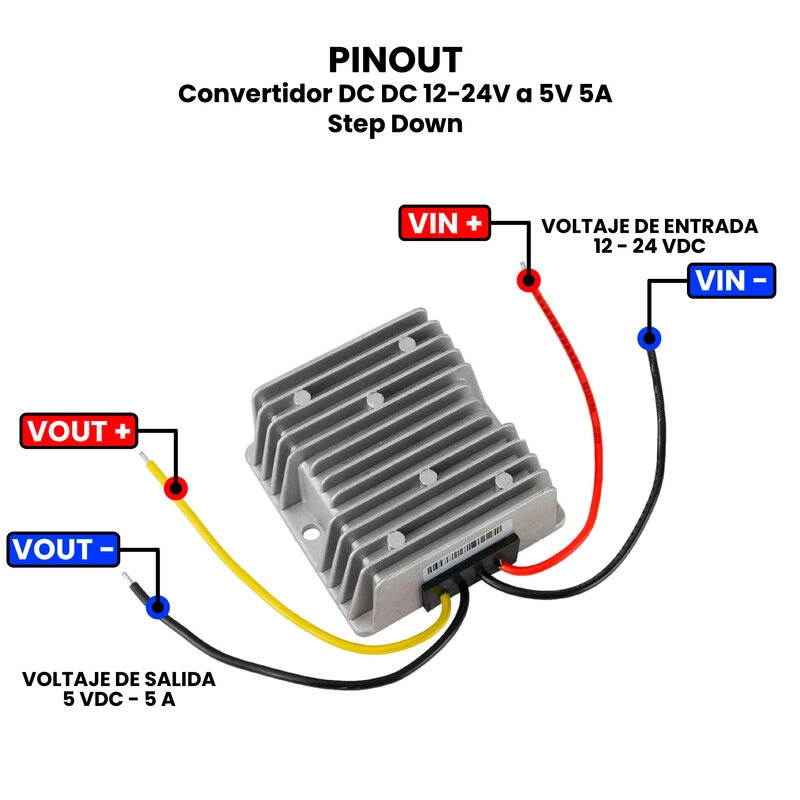

Conecta la fuente de alimentación DC a la entrada del convertidor respetando la polaridad (positivo a VIN+, negativo a VIN-).
Deja la salida desconectada de cualquier carga para realizar la primera prueba en vacío.

Encender y Medir Voltaje sin Carga.

Enciende la fuente y ajusta el voltaje de entrada a un valor dentro del rango (por ejemplo, 12 V).
Con el multímetro en modo voltímetro, mide la salida del convertidor entre los terminales de salida.
Debes obtener un voltaje estable y cercano a 5 V.

Conectar la Carga y Medir Comportamiento.

Apaga la fuente, conecta la carga a la salida del convertidor.
Enciende la fuente nuevamente y mide el voltaje de salida con carga aplicada; debe mantenerse estable en 5 V.
Usa el multímetro en modo amperímetro para medir la corriente que consume la carga (asegúrate que no exceda los 5 A).

Verificar Temperatura y Estabilidad.

Deja el convertidor funcionando durante varios minutos con la carga conectada.
Revisa que la temperatura del módulo no se eleve demasiado; debe estar tibio pero no quemante.
Si está muy caliente, considera mejorar la disipación con ventilación o disipadores adicionales.
