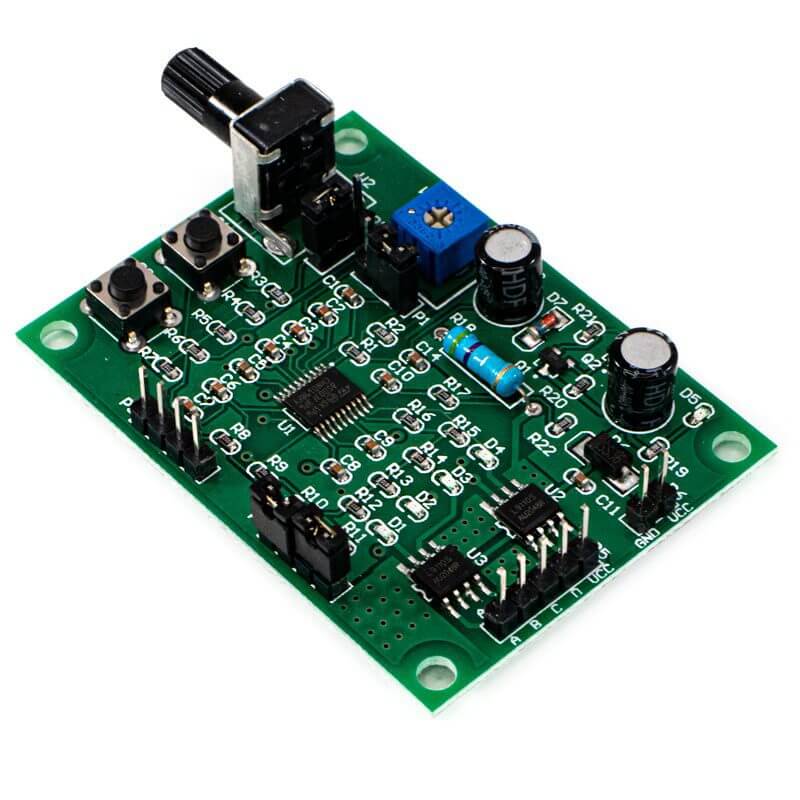

Controlador de Motor a Pasos 5V-12V DC

Name: Controlador de Motor a Pasos 5V-12V DC
SKU: AR2652
Availability: InStock

El precio original era: $ 175.00.El precio actual es: $ 140.00.

36 disponibles

SKU: AR2652 Categorías: CONTROLADORES, MÓDULOS Etiquetas: AR2652, Controlador de Velocidad, Controlador Motor a Pasos, Driver Motor a Pasos, stepper motor

INFORMACIÓN

¿Qué es el Controlador de Motor a Pasos 5V-12V DC?

Es un módulo multifuncional para tener control de un solo motor paso a paso ya sea 2 Fases (Tiene 4 cables) y 4 Fases (Tiene 5 cables). Puede ser configurado en 4 modos de operación mediante 2 Jumper Select. Tiene 2 botones de control, incorpora 2 potenciómetros uno para ajustar la velocidad y el otro para definir los pasos. Además tiene entrada para 2 finales de carrera.

¿Para qué sirve el Controlador de Motor a Pasos 5V-12V DC?

Sirve para controlar de forma independiente un motor paso a paso y definir 4 modos de funcionamiento sin tener que programar y utilizar un microcontrolador. Puedes utilizarlo para crear tus propios mecanismos y tener movimiento o desplazamiento en proyectos de robótica o mecatrónica.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Controlador:

Voltaje de alimentación VCC (P6): 12V DC
Corriente de funcionamiento: Min. 800mA | Max. 1.5A
Corriente de salida: 750 ~ 800 mA
Incluye 10 cables dupont largos HH
No incluye motor a pasos
Velocidad de ajuste: Mediante el potenciómetro (W2)
Rango de velocidad: Con Jumper Select (P2)
En sentido antihorario = más lento, en sentido horario = más rápido.
Rango bajo: Cada paso toma 3.125 segundos; el paso más rápido toma 0.0625 segundos (16 pasos / segundo).
Rango alto: Cada paso requiere 0.0625 segundos (16 pasos / segundo); el paso más rápido es 0.00125S (800 pasos / segundo).
Modos de funcionamiento: 4 mediante Jumper Select (P-4)
Ajuste de pasos: Potenciómetro (W1)
Rango de pasos: Jumper Select (P1)
Carrera corta: El rango de ajuste de W1 es de 1200 pasos.
Carrera larga: El rango de pasos de ajuste de W1 es de 200-1200 pasos.
Protección de conexión de alimentación inversa: Sí
Protección contra sobrecorriente y sobrecalentamiento: Sí

Características técnicas para conectar Motores a pasos:

Fases: 2 Fases (Tiene 4 cables) y 4 Fases (Tiene 5 cables)
Corriente: Debe ser menor a 800mA
Voltaje: 5V a 12V

*No conectar motores a pasos que superen un consumo de corriente de 800mA ya que el módulo se protegerá y se apagara. Antes de conectar un motor a pasos verifica sus especificaciones de técnicas, esto evitara dañar el controlador.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Modos de trabajo:

1. Modo Normal 1: Botón de inicio y parada S1, botón de avance y retroceso S2, control de velocidad del potenciómetro w2. Si se requiere inversión de límite, se pueden conectar dos interruptores de límite al pin P3 y el eje de movimiento del motor está montado con contactos, de modo que el motor coincidirá dentro de la carrera entre los dos interruptores de límite.

2. Modo Normal 2: S1 envía el botón de inicio, S2 invierte el botón de inicio, presiona cualquier botón para detenerse. Regulación de velocidad del potenciómetro w2. Si se requiere la parada límite, se pueden conectar dos interruptores de límite al pin P3, para que el motor deje de moverse cuando toque el interruptor de límite, Y el motor se invertirá después de hacer clic en el botón opuesto.

3. Modo Jog: S1 presiona la rotación hacia adelante, libera la parada, S2 presiona la rotación inversa, libera la parada y el potenciómetro W2 ajusta la velocidad. Si se requiere una parada límite, el interruptor de límite superior se puede conectar a P3.

4. Modo automático de ida y vuelta: Arranque y parada S1, S2 se invierte, velocidades de potenciómetro W2 y potenciómetro W1 ajusta los pasos automáticos de ida y vuelta. Después de arrancar, el motor corre automáticamente hacia adelante y hacia atrás dentro del número de pasos ajustados por W1.
