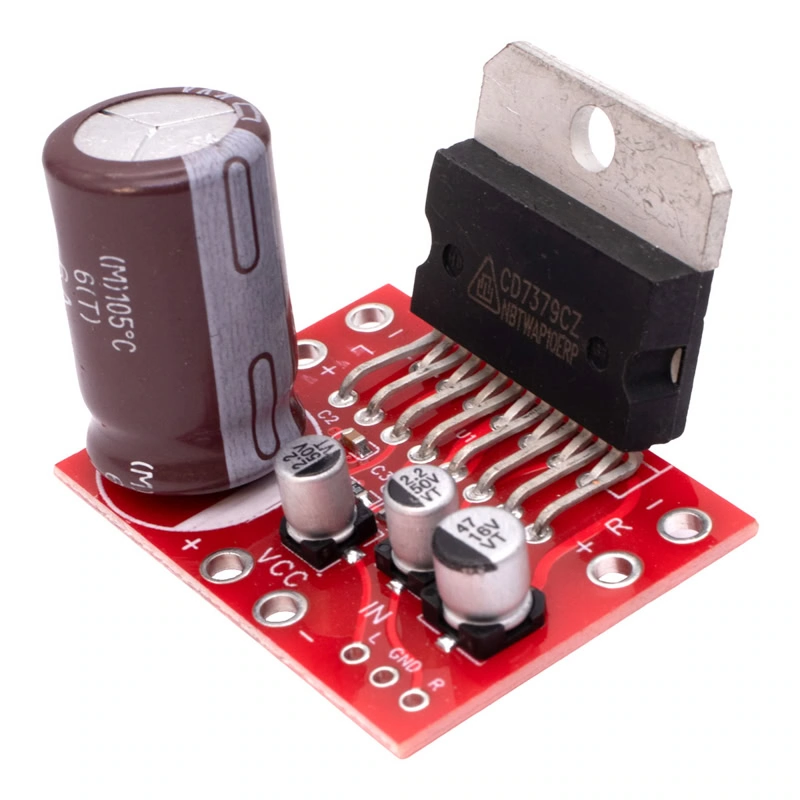

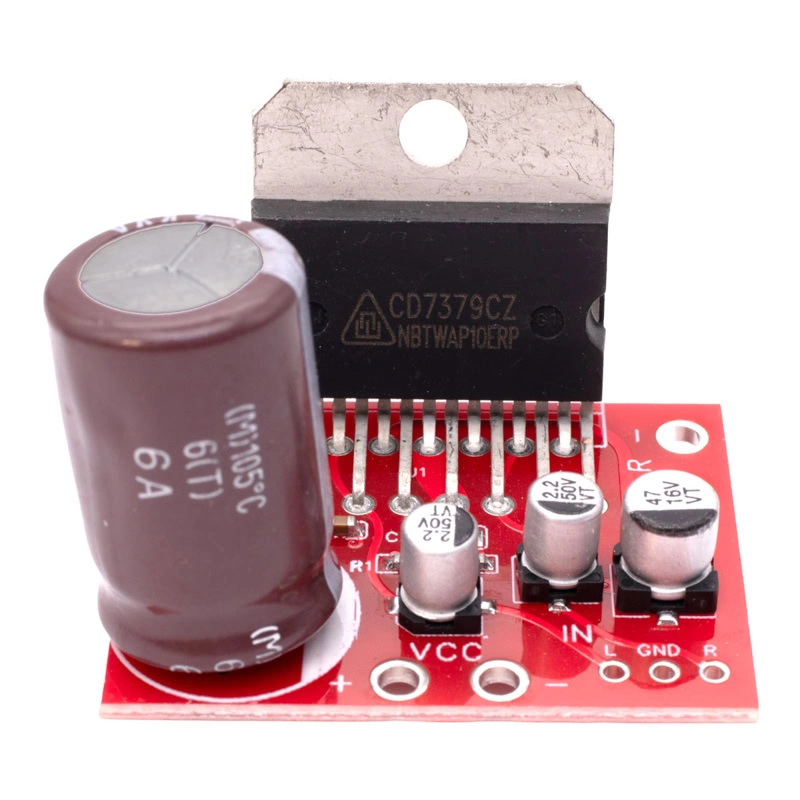

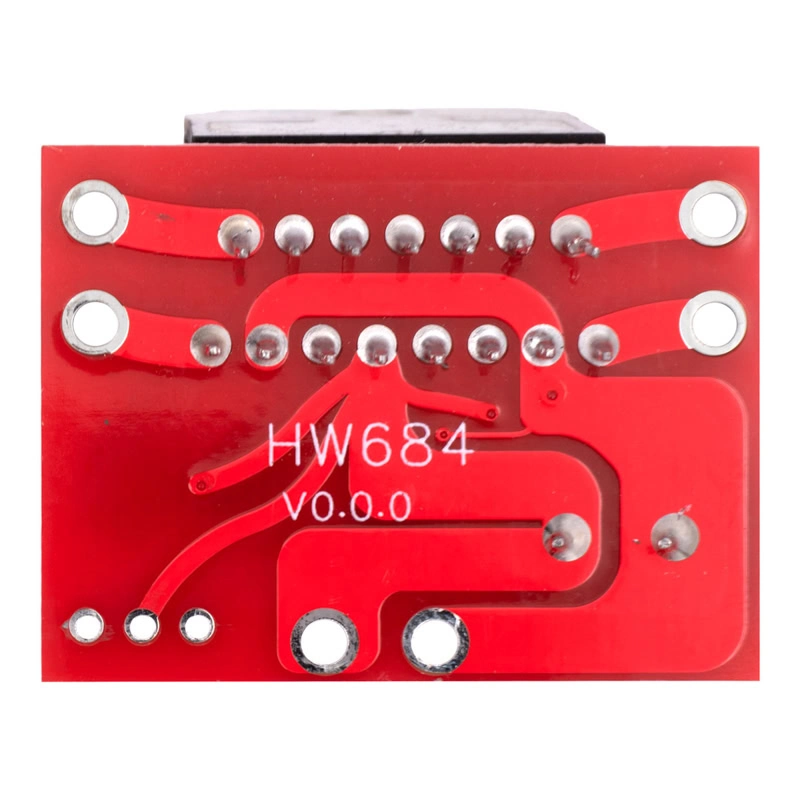

CD7379 Amplificador de Audio Doble Canal 38W

INFORMACIÓN

El CD7379 Amplificador de Audio Doble Canal 38W es un módulo basado en el circuito integrado CD7379, diseñado para amplificar señales de audio de baja potencia hasta niveles adecuados para manejar bocinas. Recibe una señal de audio estéreo (canales izquierdo y derecho) en sus entradas, la cual es amplificada internamente mediante etapas de potencia en configuración clase AB, entregando una señal de mayor voltaje y corriente a las salidas de 38 W para los altavoces en audio mono.

El CD7379 Amplificador de Audio Doble Canal 38W se utiliza ampliamente en sistemas de audio estéreo, especialmente en equipos de sonido automotriz, donde proporciona la potencia necesaria para alimentar bocinas de 4 Ω u 8 Ω con buena calidad de audio. También es muy común en proyectos de electrónica y prototipos DIY, como amplificadores caseros, radios FM, reproductores de audio, intercomunicadores y sistemas de sonido para talleres o pequeños eventos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Amplificador de Audio (2 canales).
• Circuito integrado: CD7379.
• Potencia de salida: Hasta 2 × 38 W máx.
• Impedancia de carga: 4 Ω / 8 Ω.
• Voltaje de alimentación: 9 – 15 VDC.
• Configuración: Clase AB.
• Entradas de audio: Estéreo (L / R).
• Salidas de audio: Mono.
• Respuesta de frecuencia: 20 Hz – 20 kHz.
• Relación señal/ruido: > 80 dB.
• Disipación Térmica: Requiere Disipador (NO INCLUIDO).

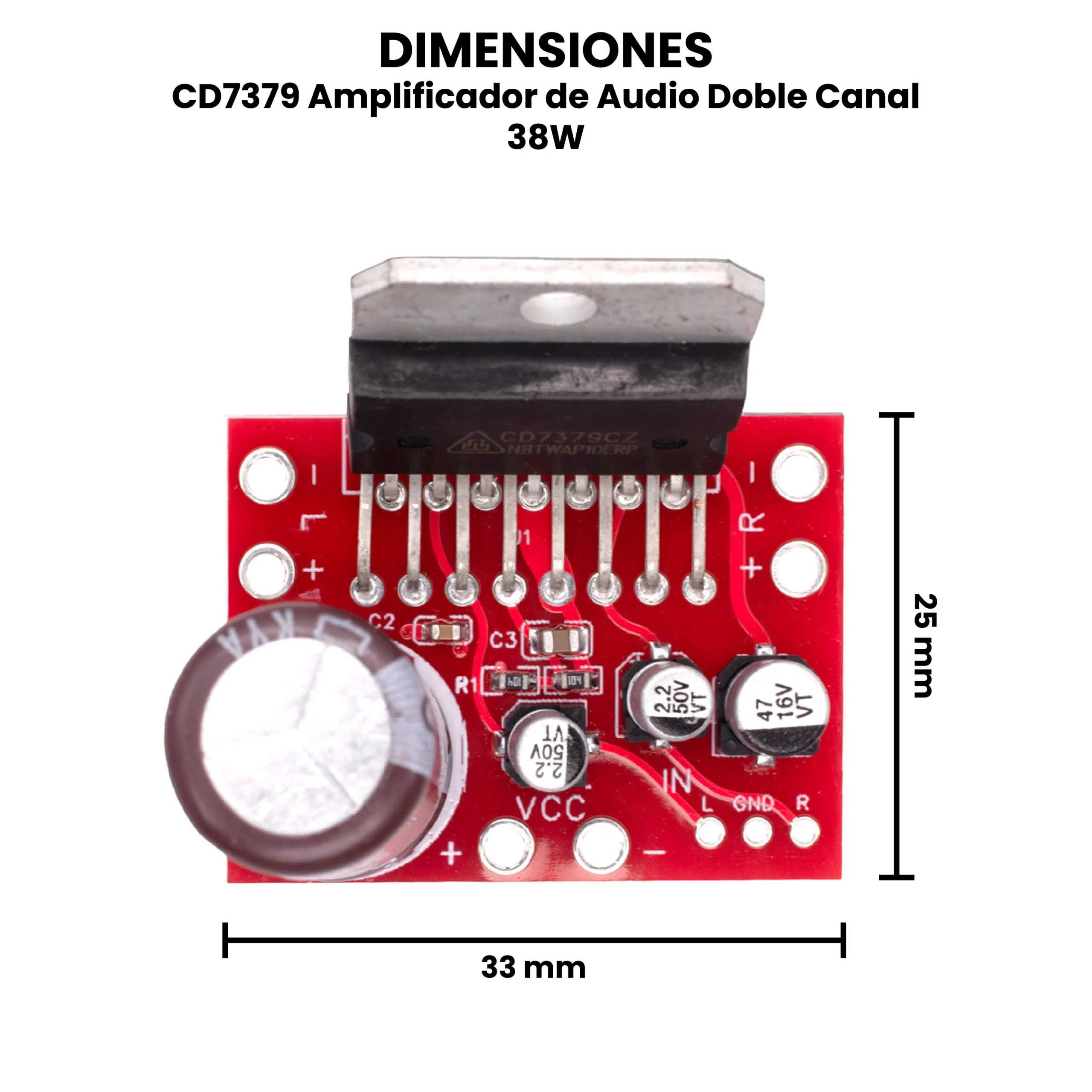

• Dimensiones: 33 mm x 25 mm x 21 mm.
• Peso: 12.37 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

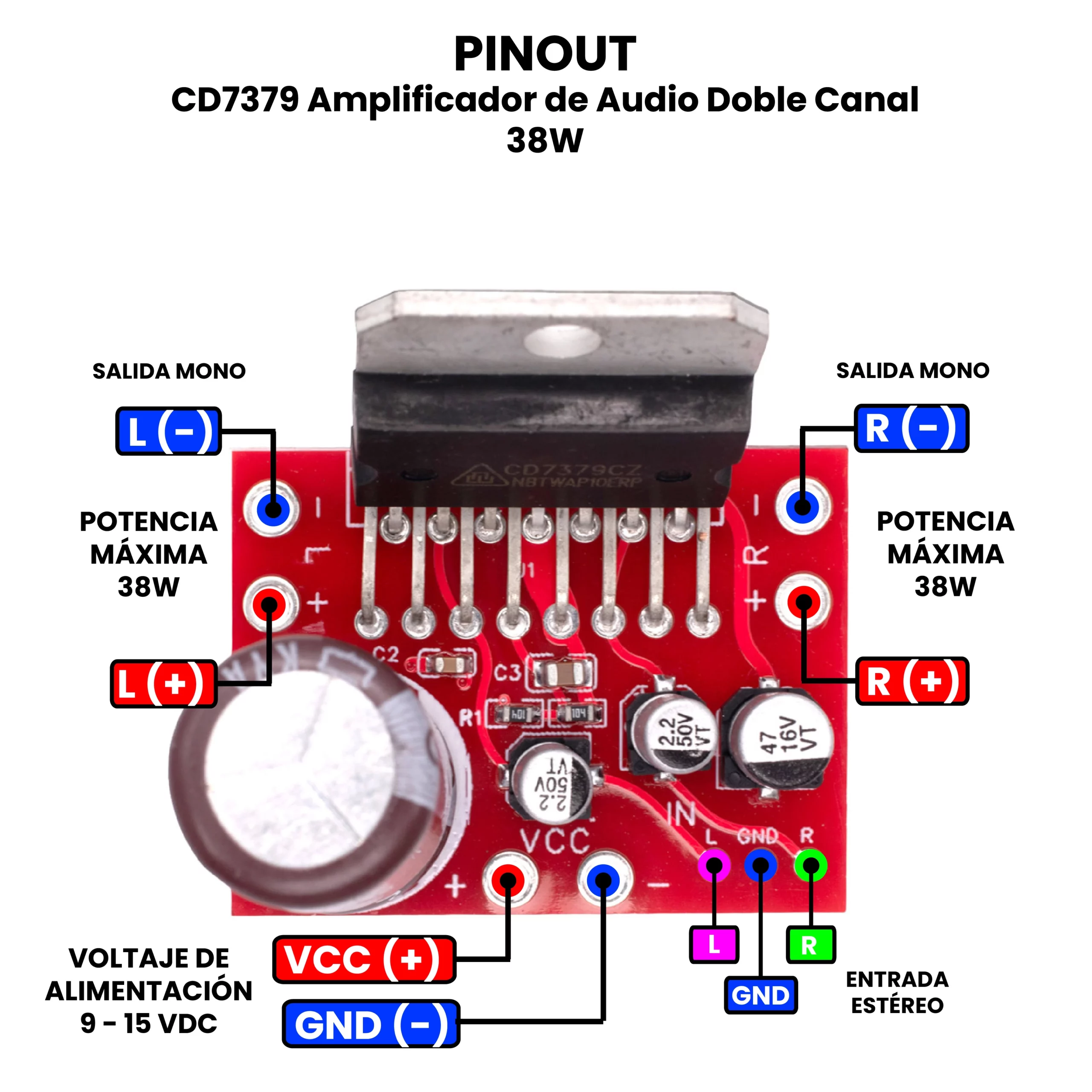

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

• Usar siempre un disipador térmico adecuado en el integrado para evitar sobrecalentamiento y apagados.
• Fijar firmemente el disipador térmico con tornillo y pasta térmica para mejorar la transferencia de calor.
• Evitar montar el módulo cerca de fuentes de calor o componentes de alta potencia.
• Usar una fuente con bajo rizado (low ripple) para minimizar zumbidos en el audio.
• Implementar filtro RC o preamplificador si la señal de entrada es muy débil o ruidosa.
• Encender primero la fuente y luego la señal de audio para evitar pops o golpes en las bocinas.
• No exceder el volumen máximo de forma continua, ya que incrementa la disipación térmica.
• Asegurar una buena conexión a tierra (GND) común entre fuente y señal de audio.
• Probar el módulo inicialmente a volumen bajo antes de operación normal.
• Verificar la polaridad de las bocinas para mantener correcta fase estéreo.
• Alimentar con una fuente de 12 V DC estable y con suficiente corriente.
• Conectar bocinas de 4 Ω u 8 Ω, evitando impedancias menores.
• No operar sin carga en la salida para prevenir daños al amplificador.
• Colocar capacitores de filtrado cerca de la alimentación para mayor estabilidad.
