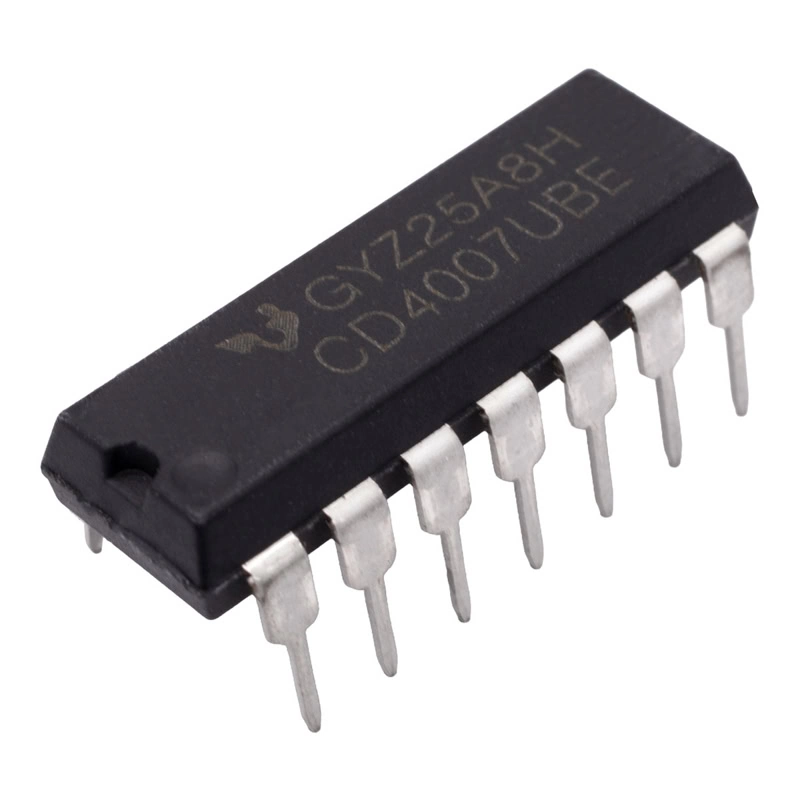

CD4007 Inversor Doble CMOS DIP-14 CD4007BE

INFORMACIÓN

El CD4007BE es un circuito integrado de la familia CMOS que consta de tres pares complementarios de transistores MOSFET (canal N y P) de modo de enriquecimiento. Estos transistores son accesibles de forma independiente a través de los terminales del paquete, lo que permite una gran versatilidad para construir circuitos lógicos personalizados, amplificadores lineales y osciladores.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: MOSFET de canal N y canal P
• Matrícula: CD4007BE
• Tipo de Lógica: Inversor
• Encapsulado: DIP-14
• Montaje: THT
• Pitch: 2.54 mm
• Numero de Pines: 14
• Voltaje de alimentación: 3 V a 18 V
• Corriente de suministro:10 mA
• Potencia de disipación: 500mW
• Cantidad de bits: 3
• Temperatura de trabajo: – 55 C a 125 C

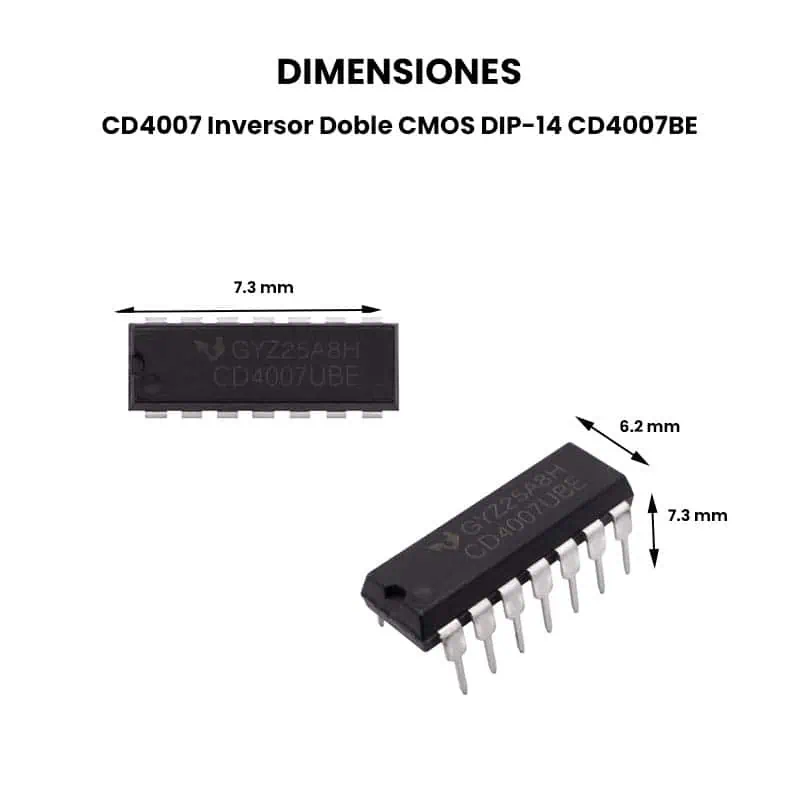

• Dimensiones: 19.3 mm x 6.2 mm x 7.3 mm
• Peso: 1.04 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

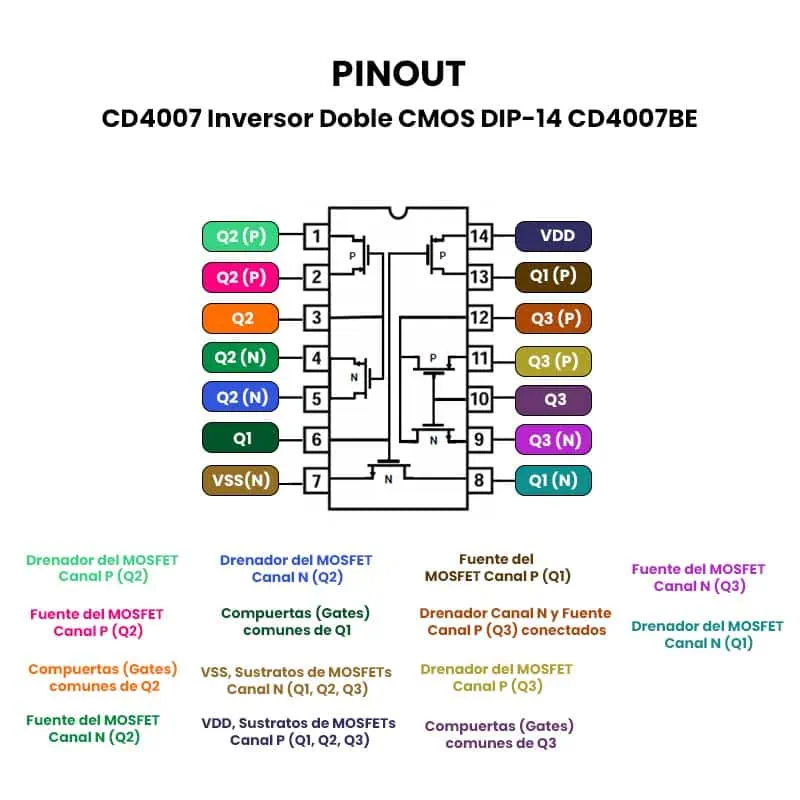

• Pinout
• Dimensiones
• Modelo 3D

 INFORMACIÓN ADICIONAL

¿Cómo funciona CD4007BE?

El CD4007BE, a diferencia de un inversor estándar con lógica fija, es un arreglo de transistores que permite configurar de forma manual la estructura de conmutación, su comportamiento depende directamente de la característica de transferencia de sus transistores MOSFET de canal N y canal P.

Características

• Configurabilidad Total: Permite crear compuertas personalizadas (NAND, NOR, Inversores) o interruptores de transmisión.
• Modo Dual: Funciona tanto para señales digitales (conmutación) como analógicas (amplificación).
• Bajo Consumo: Tecnología CMOS que garantiza una disipación de potencia mínima.
• Alta Impedancia de Entrada: Ideal para aplicaciones donde no se desea cargar la fuente de señal

Principales Aplicaciones

• Lógica Digital y Compuertas: Permite la construcción de inversores individuales (puertas NOT), puertas NOR y NAND configurando los pares de transistores.
• Amplificadores Lineales: Funciona como amplificador analógico de alta impedancia de entrada.
• Osciladores: Se emplea en la creación de osciladores de cristal estables para temporización.
• Conmutación: Útil como compuerta de transmisión (transmission gate) y en circuitos de conmutación funcional.
• Muestreo y Retención (Sample & Hold): Aplicado en circuitos de adquisición de señales.
• Circuitos de Pulso: Compresores y moldeadores de pulsos
