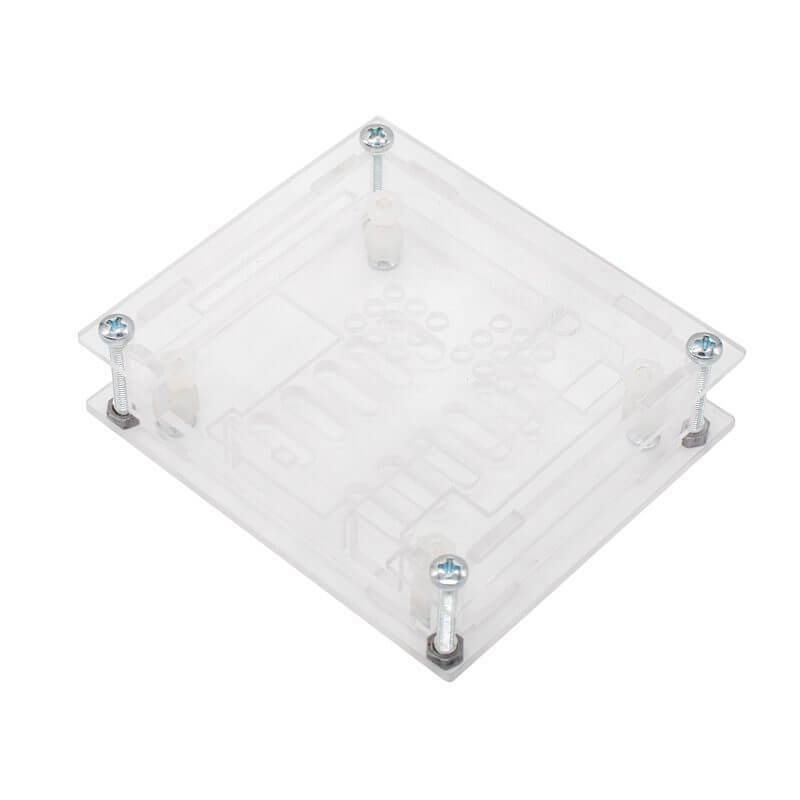

Carcasa de Acrílico Orange Pi Zero2

INFORMACIÓN

Carcasa de acrílico para Orange Pi Zero2, ideal para proteger de polvo, brindar una mejor presentación a tus proyectos con Orange Pi Zero2, así como tener aislamiento entre superficies para evitar cortocircuitos. Esta carcasa es de fácil armado, incluye tornillos, tuercas, separadores de nylon y piezas de acrílico que te ayudarán a realizar el ensamble de la carcasa, también incluye ranuras para la entrada y salida de periféricos que incorpora la Orange Pi Zero2. De igual forma tiene ranuras para mantener ventilada la Orange Pi Zero2 si presenta sobrecalentamiento.

Nota: Tarjeta Orange Pi Zero2, no incluida.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Fabricante: UNIT Electronics
• Tipo: Carcasa
• Material:  Acrílico
• Color: Transparente
• Grosor: 2mm
• Diseñada para Orange Pi Zero2
• Dimensiones: 78.7mm x 68.7mm x 18.8 mm
• Peso: 35g

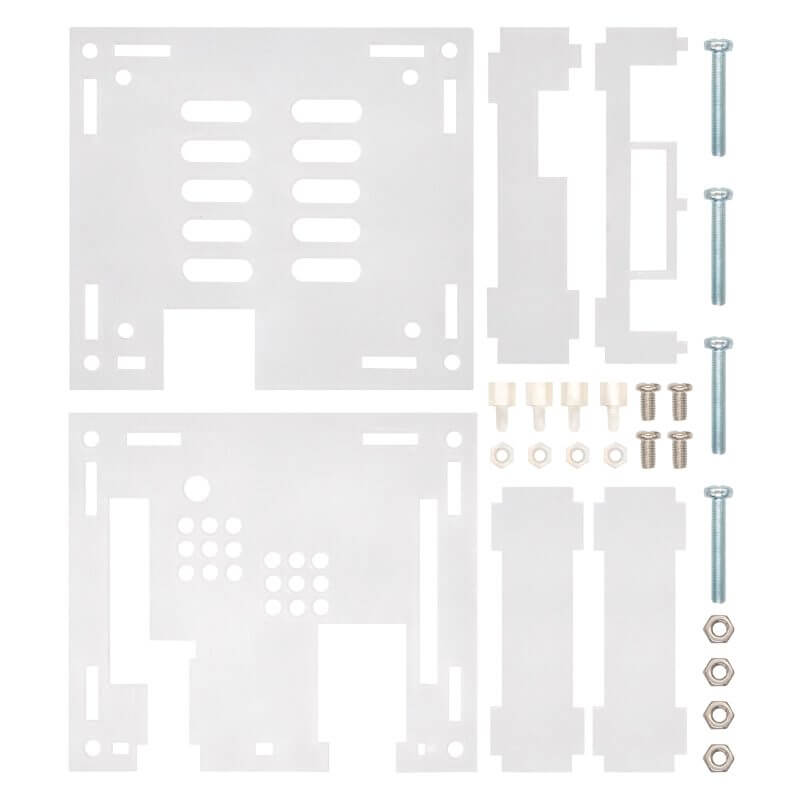

Incluye:

• 4 Tuercas M3 tipo Hexagonal
• 4 Tornillos M3x6mm con cabeza plana tipo cruz
• 4 Tornillos M3x20mm con cabeza de queso tipo cruz
• 4 Separadores de Nylon con tuerca M3
• Piezas de acrílico para ensamble de la carcasa

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

INFORMACIÓN ADICIONAL

Identificación de elementos:

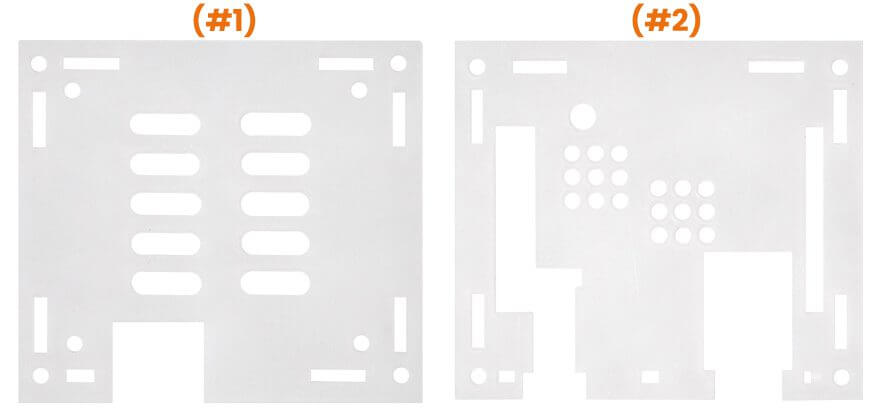

• Tapa inferior (#1) y superior (#2):

• Tapas lado izquierdo (#3) y derecho (#4):

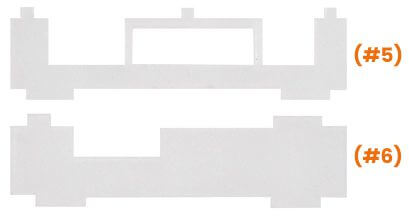

• Tapas frontal (#5) y posterior (#6):

• Separadores de Nylon con tuerca M3 (#7) y Tornillos M3x6mm (#8)

• Tornillos M3x20mm (#9) y Tuercas M3 galvanizadas (#10)

Pasos para ensamblar la carcasa:

1. Coloca los 4 separadores de nylon (#7) a la tapa inferior de acrílico (#1) con ayuda de los tornillos M3x6mm (#8), utiliza un desarmador de cruz.
2.  Identifica el puerto microsd de la Orange Pi Zero2, después coloca la tarjeta Orange Pi Zero2 coincidiendo los barrenos que tiene y los separadores de nylon tomando como referencia la ranura microsd de la tapa inferior.
3. Con las tuercas de plástico de los separadores (#7) fija bien la Orange Pi Zero
4. Coloca las tapas de lado izquierdo (#3) y derecho (#4), coincidiendo en sus respectivas ranuras
5. Inserta las tapas frontal (#5) y posterior (#6) es sus respectivas ranuras
6. Después pasa la antena de la placa Orange Pi Zero2 por la tapa superior (#2)

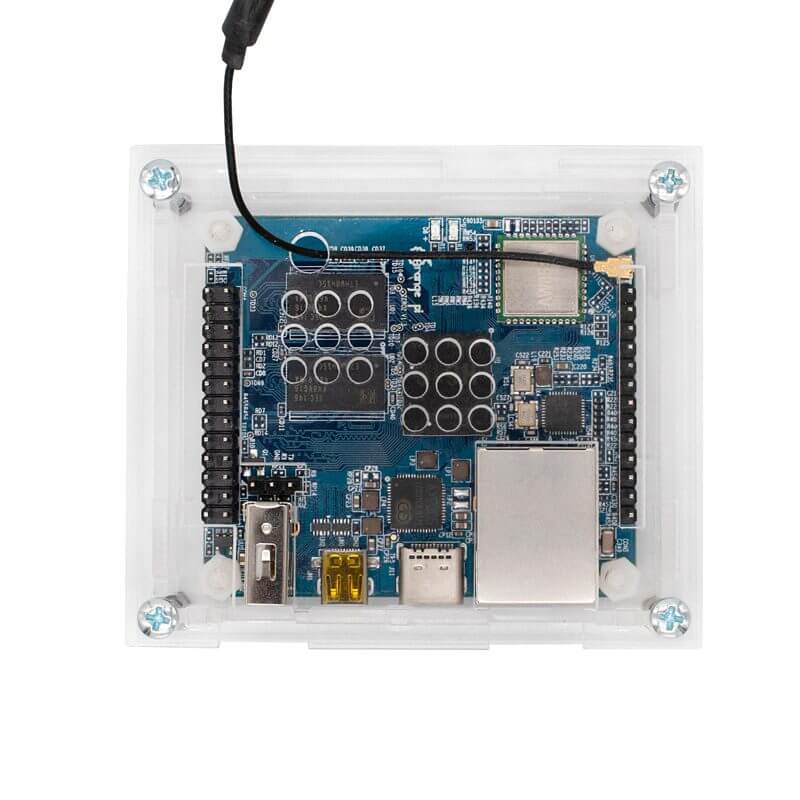

7. Coloca encima la tapa superior concediendo con las demás tapas de la  carcasa
8. Por último con los tornillos M3x20mm (#9) y las tuercas M3 galvanizadas (#10), fija toda la carcasa
