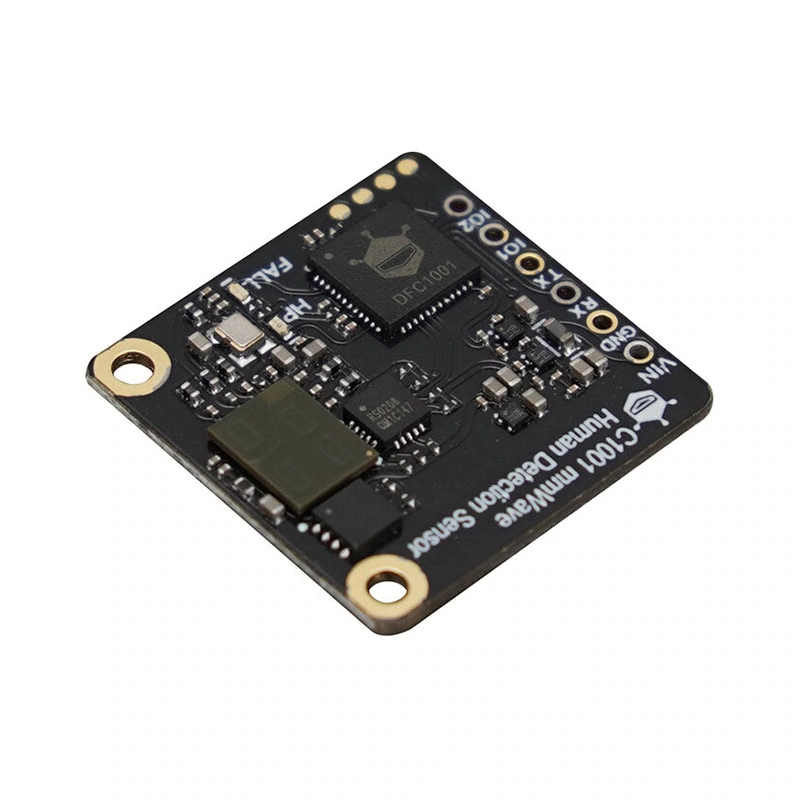

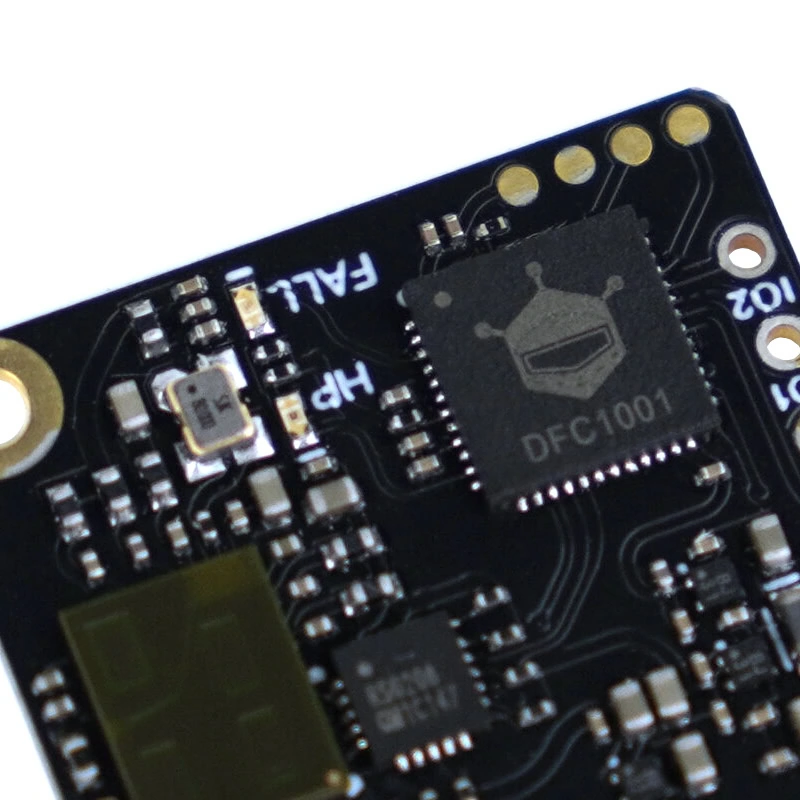

C1001 Sensor de Detección de Caídas 60GHz SEN0623

INFORMACIÓN

El C1001 sensor de detección de caídas, es un avanzado sensor de radar de ondas milimétricas de 60GHz, diseñado para detección humana únicamente para detectar caídas y monitorización del sueño. Su capacidad para reconocer posturas humanas mediante un algoritmo de imágenes de nube de puntos permite detectar si una persona está acostada o sufrió una caída. Este sensor puede detectar movimiento o incluso cuando una persona permanece estática.

A diferencia de sensores PIR tradicionales, puede detectar si una persona está quieta o acostada, lo que lo hace ideal para aplicaciones de monitoreo de salud, seguridad o sueño. Es compatible con placas como ESP32, micro:bit y Arduino UNO, y fácil de programar con el IDE de Arduino.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: SEN0623
• Voltaje de funcionamiento: 5V
• Corriente de funcionamiento: ≤100 mA
• Frecuencia de funcionamiento: 61~61.5 GHz
• Potencia de transmisión: 6dBm
• Distancia máxima de detección: 11m
• Ángulo de detección de radar: 100×100 grados
• Distancia de detección
  • Sueño (pecho): 0.4-2.5 m
  • Frecuencia cardíaca y respiratoria (pecho): 0.4-2.5 m
• Rango de medición:
  • Respiración: 10-25 respiraciones por minuto
  • Frecuencia cardíaca: 60-100 latidos por minuto
• Temperatura de funcionamiento: -20~60 °C
• Dimensiones: 22mm x 22mm x 2mm
• Peso: 2.51g

DOCUMENTACIÓN Y RECURSOS

• Wiki

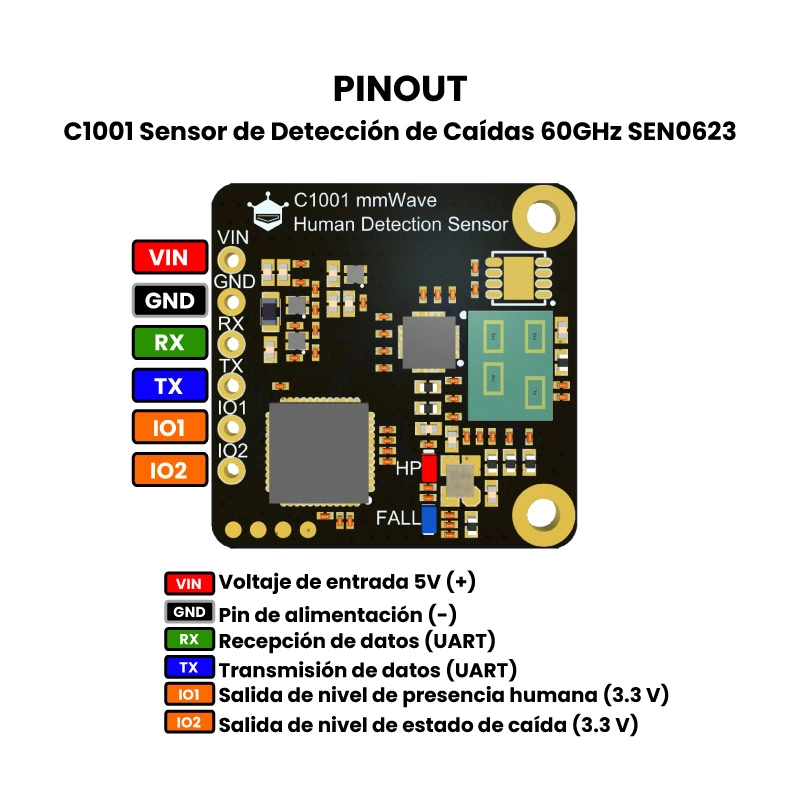

• Pinout

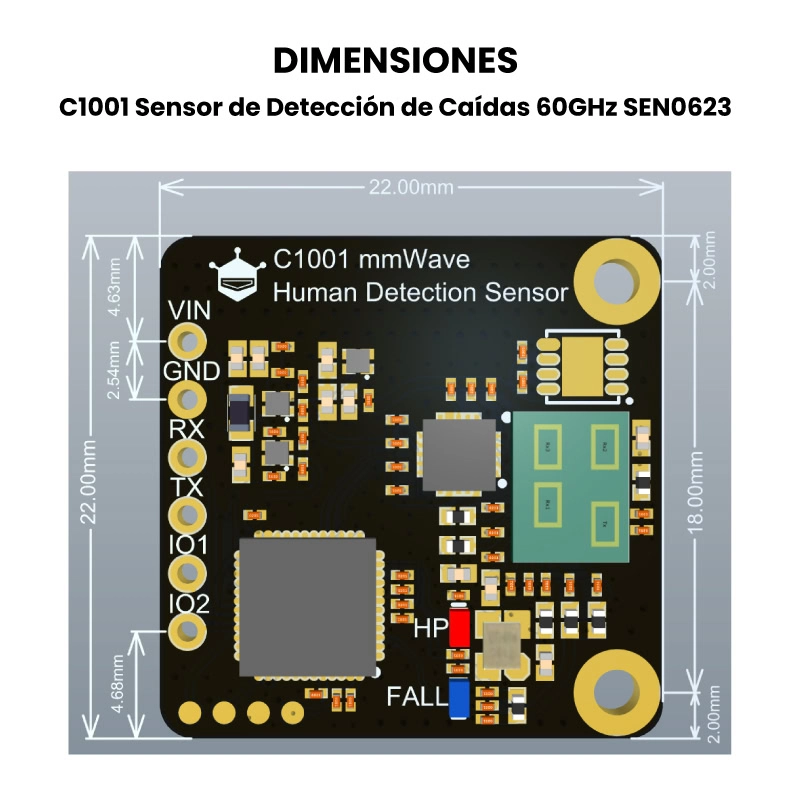

• Dimensiones

INFORMACIÓN ADICIONAL

Instalación superior para modo caída

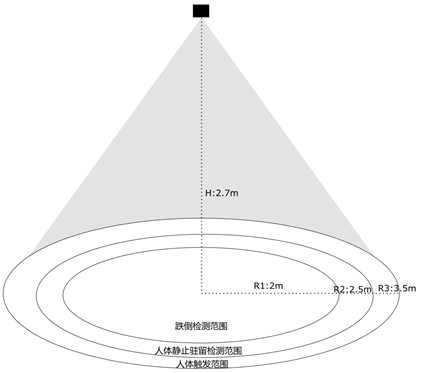

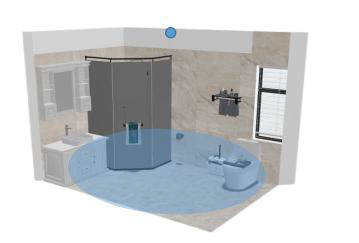

El alcance del haz del módulo de radar se muestra en la figura siguiente. El radar cubre un área estereoscópica en forma de abanico con un ángulo horizontal y un ángulo de inclinación de 100°.

Para una detección de radar precisa, instálelo en la parte superior, como se muestra en la figura a continuación.

Nota: Evite objetos que puedan oscilar fácilmente, como extractores de aire, persianas metálicas o cortinas de oscurecimiento en la habitación.

Modelo de sueño

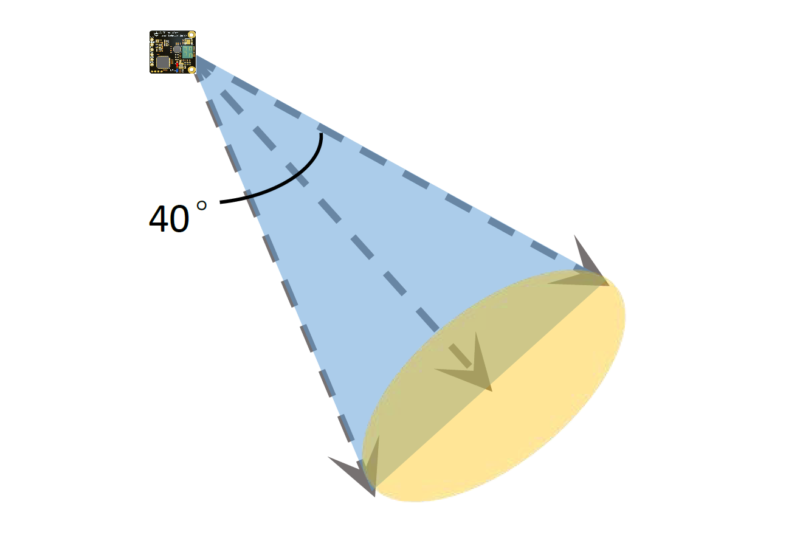

El alcance de cobertura del haz del radar se muestra en la figura siguiente. El radar cubre un área estereoscópica en forma de abanico con un ángulo horizontal y un ángulo de inclinación de 40°.

Dentro del rango de detección del radar, para cumplir con la detección estable de la presencia humana, la respiración durante el sueño y los latidos del corazón, existen ciertos requisitos de instalación para la instalación del radar.

1- Dirección de instalación del radar: La dirección del radar se requiere como se indica a continuación:

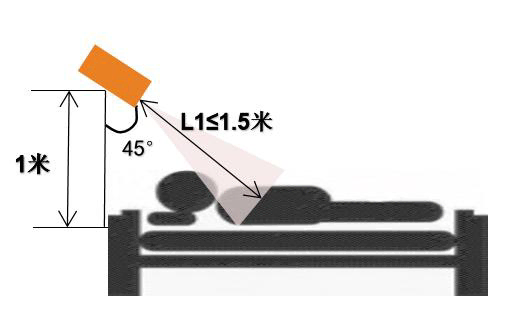

2- Instalación inclinada (ángulo de inclinación hacia abajo 30~45°):

ENLACES EXTERNOS

• Sensor de detección de personas C1001 con ESP32 – Video
• Ver a través del sensor de detección humana C1001 con ESP32 IoT – Video
