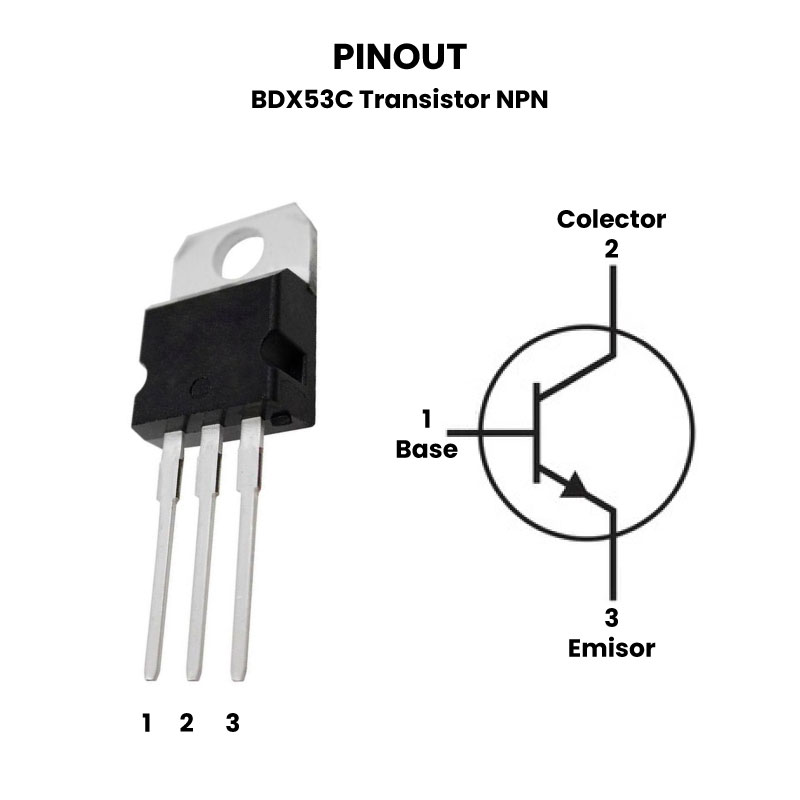

BDX53C Transistor NPN 100V 8A TO-220 pinout

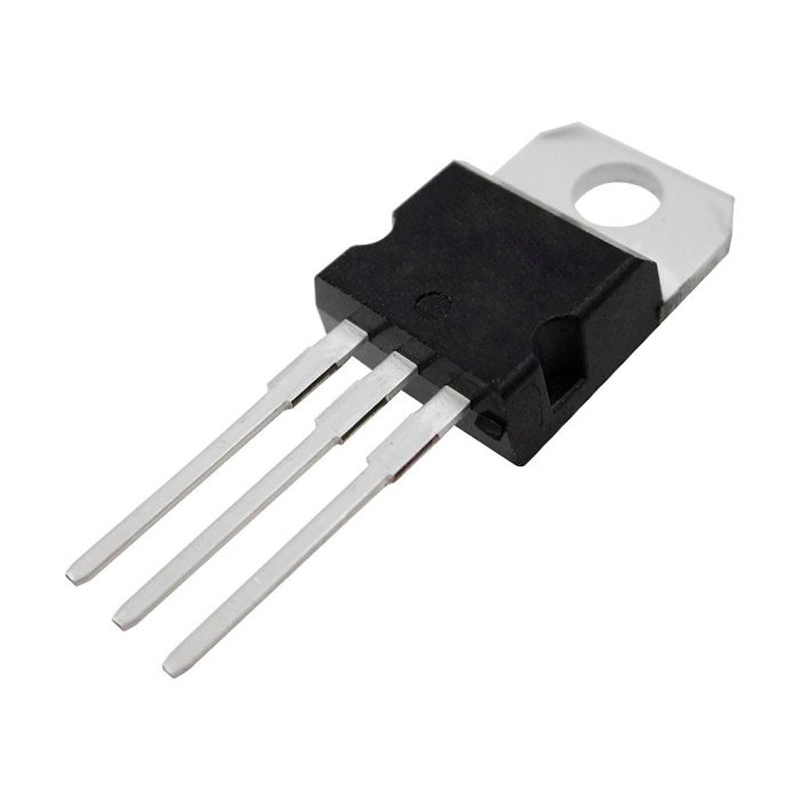

BDX53C Transistor NPN 100V 8A TO-220

$ 15.00

105 disponibles

CANTIDAD	PRECIO
10 piezas	$ 13.17
25 piezas	$ 11.78
35 piezas	$ 10.65

SKU: AR4045 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 8A, Amplificación, BDX53C, BDX53D, BDX54C, BDX54D, conmutacion, Darlington, NPN, to-220, transistor

INFORMACIÓN

El BDX53C Transistor NPN Darlington de potencia esta diseñado para manejar niveles de corriente y voltaje altos, cuenta con un voltaje colector-emisor mínimo de 100V y una corriente máxima de colector 8A.En conjunto con su complemento PNP, el BDX54C, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El BDX53C Transistor NPN es ideal para aplicaciones que requieran una conmutación de potencia eficiente y controlada tales como circuitos reguladores de corriente, controladores de temperatura, protección de sobrecarga, y otras aplicaciones especializadas en electrónica de potencia. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: BDX53C
Encapsulado: TO-220
Tipo: NPN
Voltaje:
- V_CEO: 100 V
- V_CBO: 100 V
- V_EBO: 5 V
Corriente:
- I_C: 8 A
- I_B: 0.2 A
- I_EBO: 2 mA
Disipación total del dispositivo (Pc): 60 W
Frecuencia de Transición: 20 MHz
Ganancia de corriente continua (h_FE): 750
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

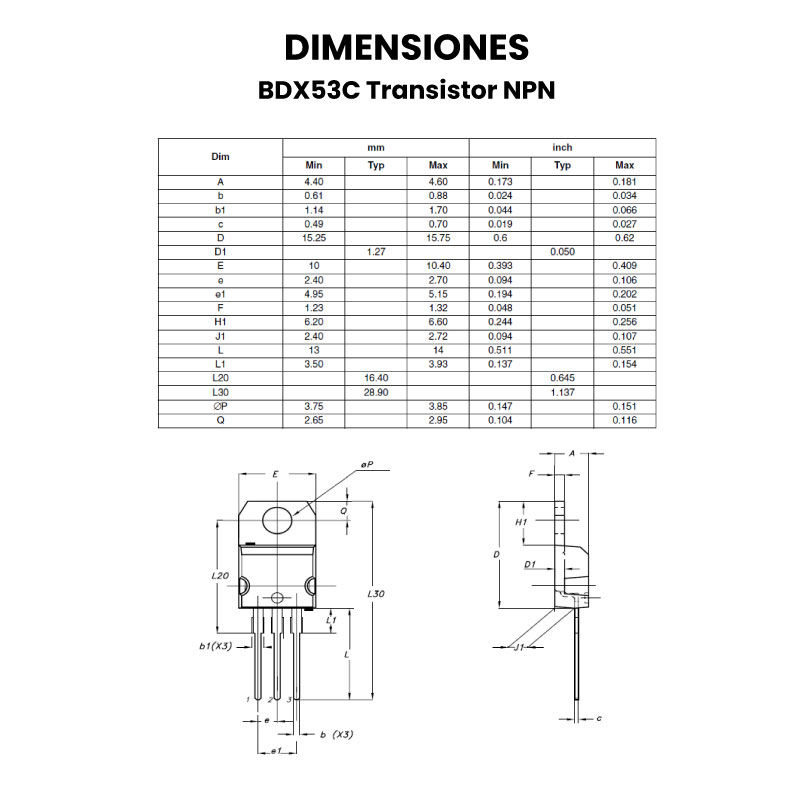

Dimensiones: 10 x 28.7 x 4.3 mm
Peso: 1.86 g

SUSTITUTO

Similares: BDX53D, BDX54D.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El BDX53C típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor BDX53C un 20 % por debajo de sus clasificaciones máximas absolutas.
