BC337-25 Transistor NPN TO-92 45V 800mA

INFORMACIÓN

El BC337-25 es un transistor de propósito general BJT (Bipolar Junction Transistor  = Transistor de Unión Bipolar) de tipo NPN, su voltaje Colector- Emisor es de 45V a 800mA, tiene un empaquetado TO-92 Through Hole.

El BC337-25 transistor se utiliza comúnmente en etapas de salida y amplificación de audio. Puedes encontrar más Transistores BJT dando clic Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matricula: BC337-25
• Encapsulado: TO-92
• Voltaje:
  • Colector- Emisor V_CE: 45V
  • Saturación Colector-Emisor V_CE(sat): 0.7V

• Corriente:

• • Máxima de Colector I_C: 800mA

• Ganancia h_FE: 160~400
• Potencia Máxima Disipada P_D: 625 mW
• Disipación térmica P_D: 5 mW/°C
• Frecuencia Máxima de Conmutación f_T: 210MHz
• Temperatura de operación T_J: -55 a 150°C
• Pines: 3 pines
• Estilo de montaje: Through Hole
• Dimensiones: 4.2 mm x 4.5 mm x 3.2 mm
• Peso de la unidad: 0.16 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

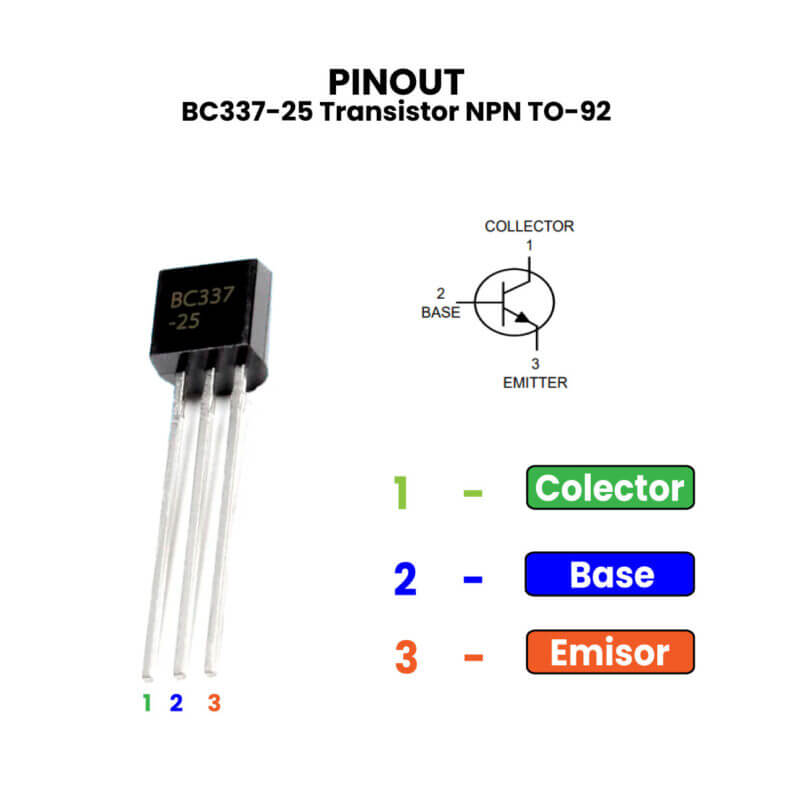

• Pinout

INFORMACIÓN ADICIONAL

¿Qué es un Transistor BJT?

Los transistores de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor), son dispositivos semiconductores de estado sólido que permiten controlar el paso de corriente o disminuir voltaje a través de sus terminales.

¿Cuál es su funcionamiento básico?

Los transistores BJT pueden modificar una señal eléctrica de salida (ICE) en respuesta a una de entrada (IB), funcionando de esta forma como conmutador, amplificador, rectificador u oscilador.

Aplicaciones de los transistores BJT:

• Amplificación de audio
• Conmutación de carga
• Control de Velocidad de motores DC
• Regulación de Corriente

Si quieres aprender más sobre transistores BJT te invitamos a leer TRANSISTORES BJT en nuestra biblioteca de entradas.
