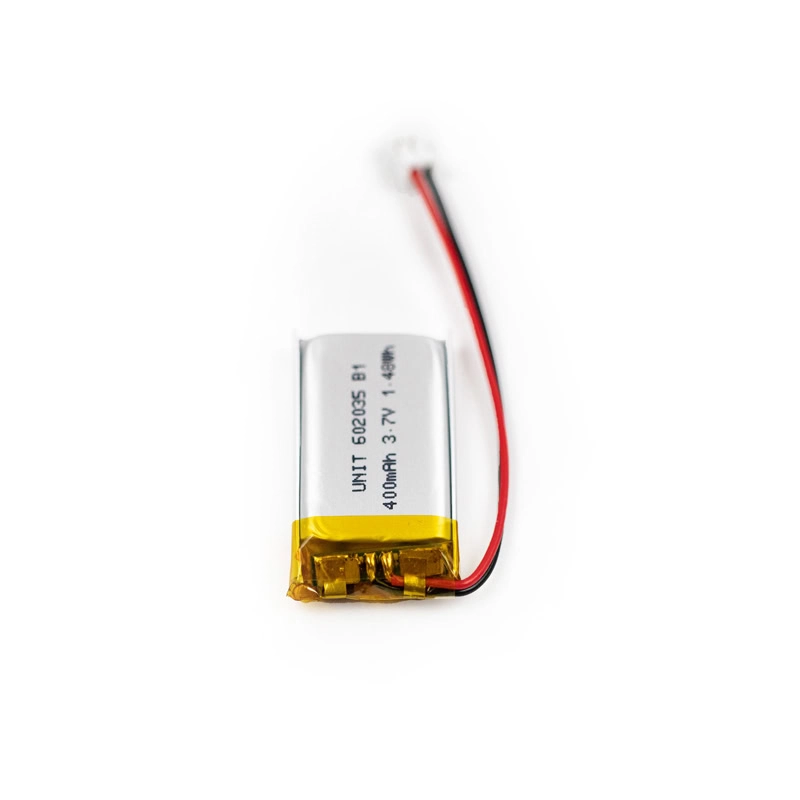

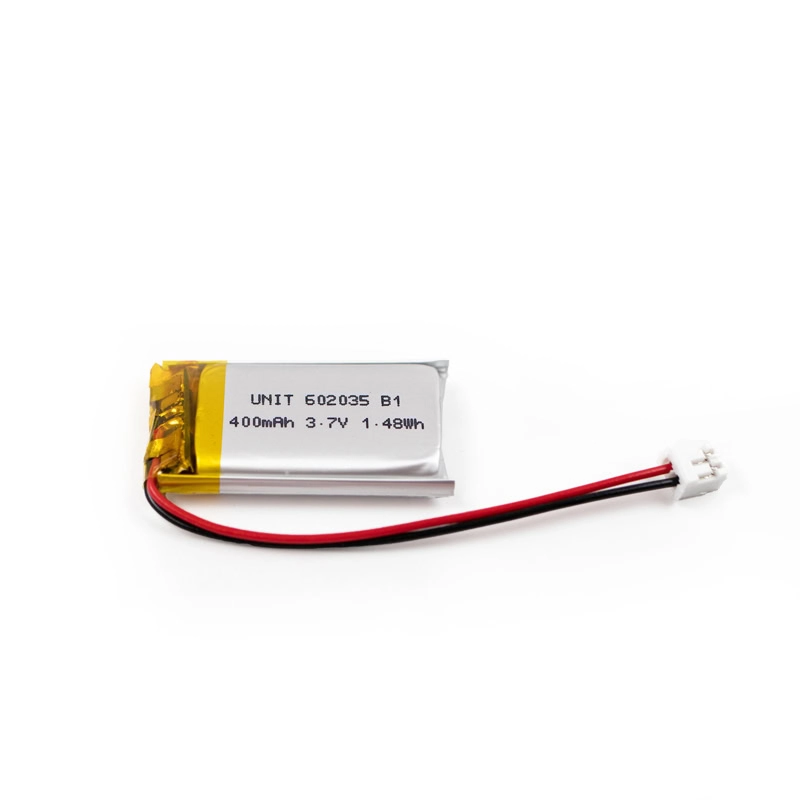

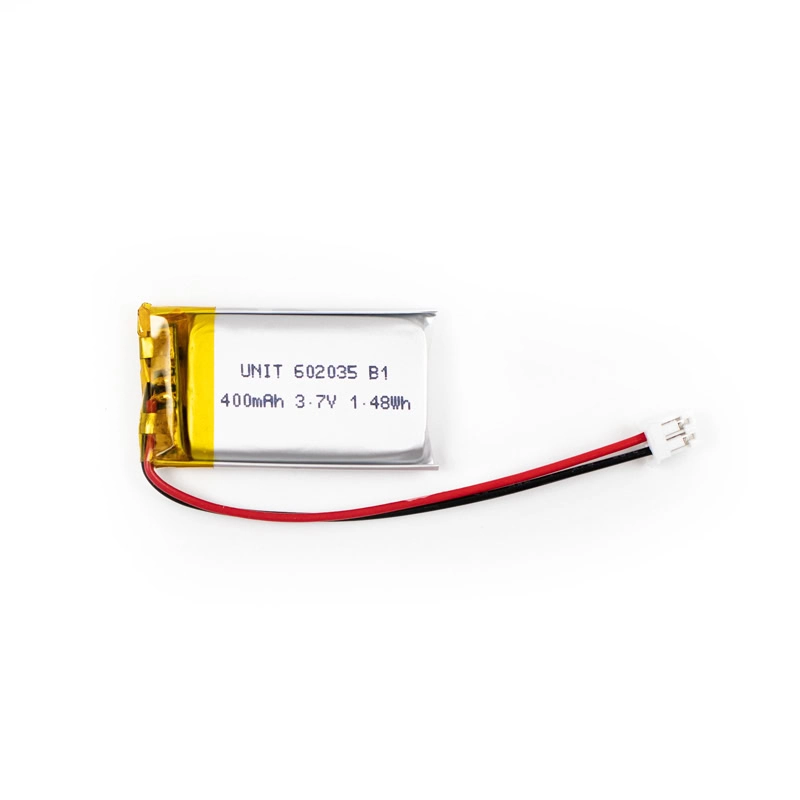

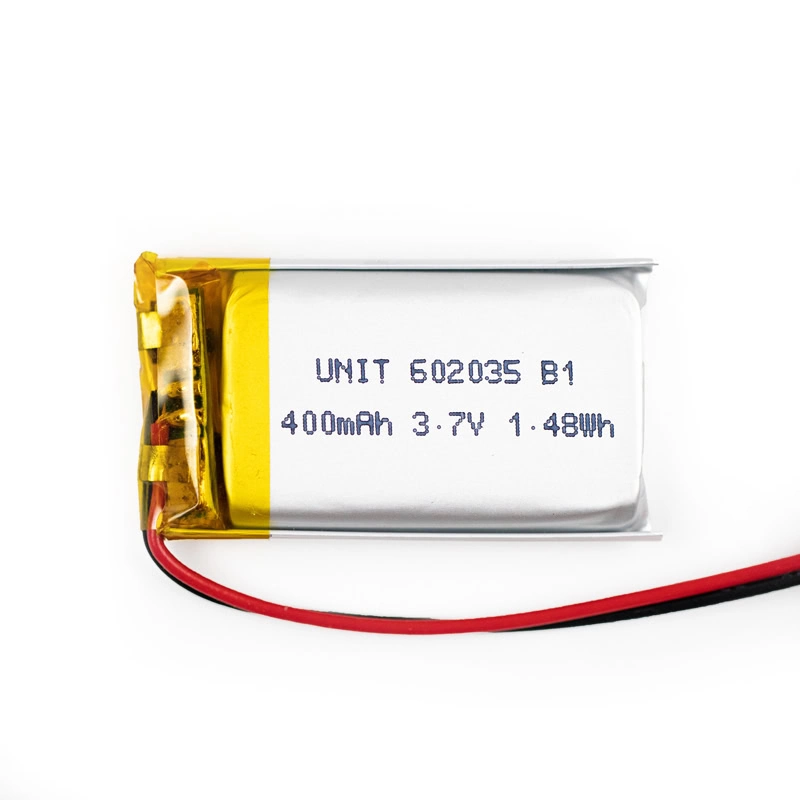

Bateria LiPo 3.7V 400mAh 602035

INFORMACIÓN

La Batería LiPo 3.7V 400mAh 602035 es una batería recargable de polímero de litio, compacta y ligera, diseñada para ofrecer un suministro de energía en proyectos electrónicos. Su formato plano y tamaño reducido lo que la hacen ideal para integrarse en dispositivos portátiles donde el espacio es limitado, manteniendo un buen balance entre capacidad y dimensiones.

Esta batería se utiliza comúnmente en proyectos DIY, sistemas embebidos, módulos inalámbricos, juguetes electrónicos y prototipos que requieren una fuente de energía estable. Su voltaje de 3.7V y capacidad de 400mAh la convierten en una opción práctica para alimentar microcontroladores, sensores y pequeños dispositivos de bajo consumo.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Modelo: 602035
• Capacidad: 400mAh
• Potencia: 1.48Wh
• Número de celdas: 1
• Voltaje:
  • Nominal: 3.7V DC
  • Detección de Sobrecarga: 4.28 ± 0.025 V
  • Detección de Sobre descarga: 3 ± 0.05 V
• Limite de máxima carga de corriente:
  • Pico: 1.20 A
  • Constante: 0.40A
• Impedancia interna: 240 mΩ
• Ciclos de vida: ≥ 800
• Conector: JST PHR-2 Pitch 2mm
• Temperatura:
  • Carga: 0°C / +45°C
  • Descarga: -20°C / +60°C
  • Humedad: 65 ±20%
  • Almacenamiento: 25°C ± 3°C
• Longitud de cable: 63mm
• Dimensiones: 35mm x 20mm x 6mm
• Peso: 8g

DOCUMENTACIÓN Y RECURSOS

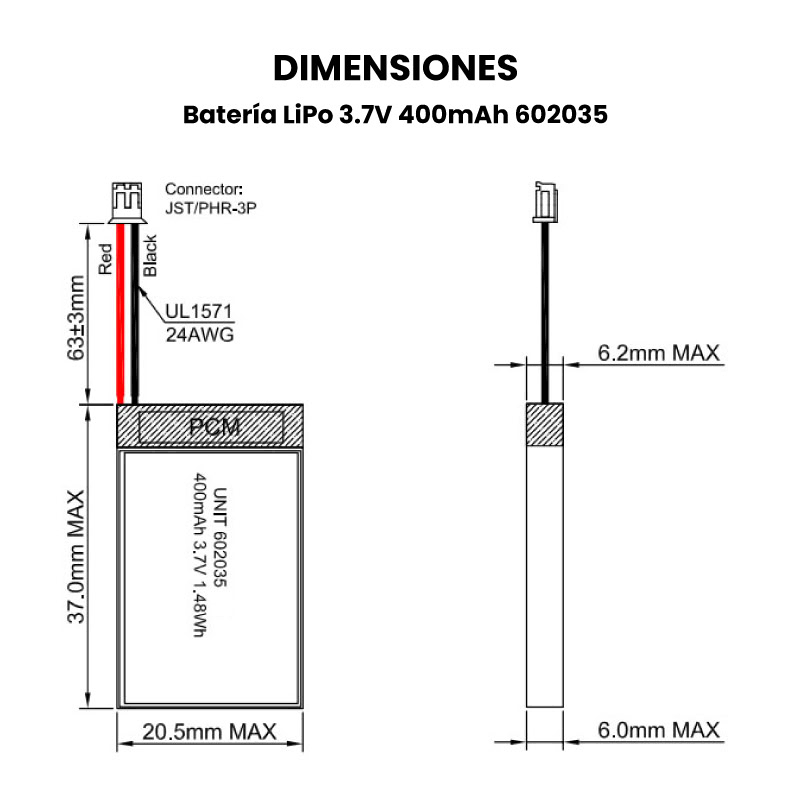

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Proyectos DIY y prototipos electrónicos
• Sistemas embebidos y microcontroladores (Arduino, ESP32, etc.)
• Módulos inalámbricos (Bluetooth, WiFi, LoRa, RF)
• Sensores y dispositivos IoT
• Juguetes electrónicos y drones miniatura
• Dispositivos portátiles (MP3, reproductores, linternas LED, pequeños gadgets)
• Instrumentos médicos portátiles de bajo consumo
• Dispositivos de control remoto
• Wearables (pulseras inteligentes, proyectos portables personalizados)
• Sistemas de respaldo energético para pequeños circuitos

Recomendaciones de uso

• Polaridad: La batería cuenta con un conector JST PHR-2 Pitch 2 mm, adaptable a diversos módulos, placas de expansión, etc.
  ⚠️Es importante que revises la polaridad antes de conectar la batería a cualquier módulo y/o sistema al que se integre. Puedes intercambiar los conectores con ayuda de unas pinzas en caso de que no te sea conveniente.⚠️

• Usarla como complemento: Si se requiere más voltaje del deseado de acuerdo a las especificaciones de la batería, podrás elegir el módulo Step Up que más se ajuste a tus necesidades, te recomendamos usar el módulo mini elevador de voltaje considerando que la corriente de salida máxima  será la que otorgue la batería.
• Capacidad: La capacidad índica cuanta corriente puede suministrar la batería y se mide en miliamperios por Hora (mAh). Es una manera de indicar la cantidad de carga medida en miliamperios que puede suministrar la batería durante 1 hora antes que se descargue completamente. Por ejemplo, una batería LiPo de 1000 mAh sería completamente descargada en una hora con una demanda de 1000 miliamperios. Si esta misma batería tenía una demanda de 500 miliamperios, tomaría 2 horas para descargarla. Este mismo concepto se aplica a todos los modelos de baterías LiPo.

Pasos para invertir la polaridad del conector PH 2.0mm

Cuando se trabaja con baterías que usan conectores PH 2.0mm, es común encontrarse con que la polaridad de los cables (positivo y negativo) no coincide con la del dispositivo en el que se va a conectar. Esto puede provocar que la batería no funcione o incluso dañar el circuito. Para evitarlo, es posible invertir los cables dentro del conector sin necesidad de cortar ni soldar, simplemente retirando los pines metálicos y reubicándolos en la posición correcta.

• Levantar la pestaña de seguridad
  • Observa el conector PH 2.0mm. Verifica la posición actual de los cables (rojo = positivo, negro = negativo).
  • Con ayuda de una pinza fina o aguja, levanta ligeramente la pestaña de plástico que asegura el terminal metálico dentro del conector.
  • Hazlo con cuidado para no romper la pestaña.
• Extraer el cable
  • Una vez liberada la pestaña, tira suavemente del cable para sacar el terminal metálico del conector.
  • Repite el proceso con el otro cable.
• Comprobar los terminales
  • Revisa que los pines metálicos no se deformaron al sacarlos. Si están abiertos, ajústalos con cuidado para que vuelvan a hacer buen contacto al reinsertarlos.
• Invertir los cables
  • Inserta el cable negro en la ranura donde estaba el rojo y el rojo donde estaba el negro.
  • Asegúrate de que el pin metálico encaje hasta el fondo y quede asegurado por la pestaña de plástico.
• Verificar la conexión
  • Confirma que ambos cables estén firmes y no se suelten.
  • Comprueba con un multímetro que la polaridad ahora coincida con la del dispositivo en el que se va a conectar.

Cargadores compatibles

Al momento de cargar una batería LiPo de 3.7V, es importante utilizar un cargador compatible y seguro que regule el voltaje y la corriente. Para esta batería, lo ideal es emplear módulos como:

• Sobrecalentamiento: La corriente de carga no debe ser superior a la corriente de carga nominal de la batería: esto puede hacer un sobrecalentamiento y la batería puede explotar! o puede inflarse.
• Caída de tensión: El voltaje de cada celda no debe dejarse caer a un valor inferior a 3 V: si esto ocurre se puede dañar la batería de manera irreversible. Las celdas de la batería deben tener el mismo valor de voltaje, esto forzaría a una batería a trabajar a un ritmo diferente descargándola más rápido, esto puede ocasionar que la batería se infle y se dañe.
• Para almacenaje: Se recomienda que el voltaje de cada celda sea de 3.8 V, esto lo garantiza la función de carga STORE presente en algunos cargadores. El sitio de almacenaje debe ser un lugar sin humedad y sin altas temperaturas, tampoco debe estar expuestas al sol.
• Cargar la batería: Si cargas las baterías con cargadores no diseñados para esto, la batería puede cargarse a un ritmo superior al esperado y esto puede dañarla.
• Carga continua: ¡Si la batería está cargándose de manera continua sin descargarla, esto puede reducir su vida útil!, una vez cargada debe descargarse en uso normal hasta unos 3.2 V y volver a cargarse después de esto.
• Corto circuito: Si por error ocurre un corto circuito la batería podría incendiarse o explotar, recuerda que estas baterías pueden entregar mucha corriente y esto puede generar un incendio, así que ten mucho cuidado con su uso.
