ATTINY85 Tarjeta de Desarrollo Kickstarted

La Tarjeta de desarrollo kickstarter ATTINY85 está basada en RISC AVR Atmel de alto desempeño y bajo consumo de 8 bits combina memoria flash ISP de 8 kB, compatible con el entorno de IDE Arduino. El dispositivo cuenta con 2 vías de alimentación (por MicroUSB o Pines) entre 5 V a 7.35 V.

La Tarjeta de desarrollo kickstarter ATTINY85 es ideal para proyectos que requieren mínima infraestructura de proceso pero con las ventajas de programar en IDE Arduino.

Prueba rápida de funcionamiento en ArduinoIDE

Como paso preliminar se debe instalar el controlador DPinst el cual lo podrás descargar para Windows en el siguiente link: Controlador DPinst

Ya que descargaste el controlador descomprime el archivo .ZIP, e instala el controlador de acuerdo a la arquitectura de tu PC, para la versión de 32Bits instala el “DPinst” y para la versión de 64Bits instala DPinst64. Al término de la instalación saldrá la siguiente ventana:

1. Copiar el siguiente URL: http://drazzy.com/package_drazzy.com_index.json
2. Dirigirse a la pestaña de Arduino llamada “Archivo” ubicada en la parte superior izquierda del ArduinoIDE.
3. Dar clic en “Preferencias”.
4. Dirígete al Gestor de URLs Adicionales de Tarjetas:
5. En la casilla pegar la URL. Si hay otra URL, colocar una coma al final, dar un espacio y pegar la URL.
6. Dar clic en Ok.

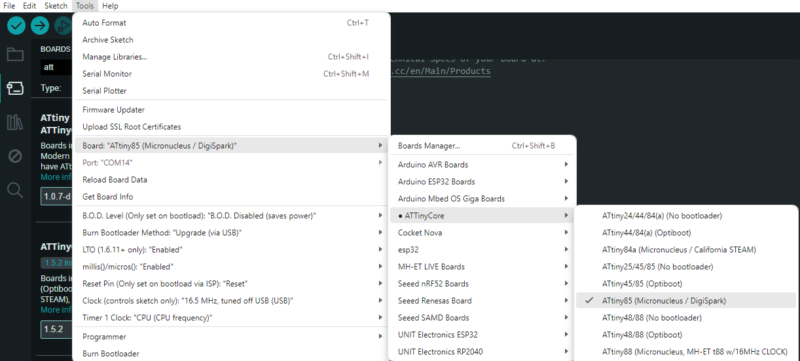

7. Ir a la pestaña de Arduino llamada “Herramientas”
8. Dar clic en “Placa:”  y después a “Gestor de tarjetas…”
9. Buscar e instalar la tarjeta “ATtiny85 (Micronucleus / Digispark)”

Para comprobar la instalación de la tarjeta MH-ET LIVE Board en Arduino IDE, cargar un bliking LED mismo que encuentras en la pestaña “Archivo” —> “Ejemplos” —> “Basico” —> “Blink”

Antes de cargar el código ten en cuenta lo siguiente:

1. Compila el código y da clic en subir el código sin que la tarjeta esté conectada a la PC
2. En la ventana de compilación de Arduino IDE que sale en la parte inferior indicará que conectes la tarjeta tienes 60s para conectar la tarjeta, ya conectada la tarjeta comenzará a cargar el código.
3. También puedes tener la tarjeta conectada cuando pida que conectes la tarjeta realiza un RESET y comenzará a cargar el código.

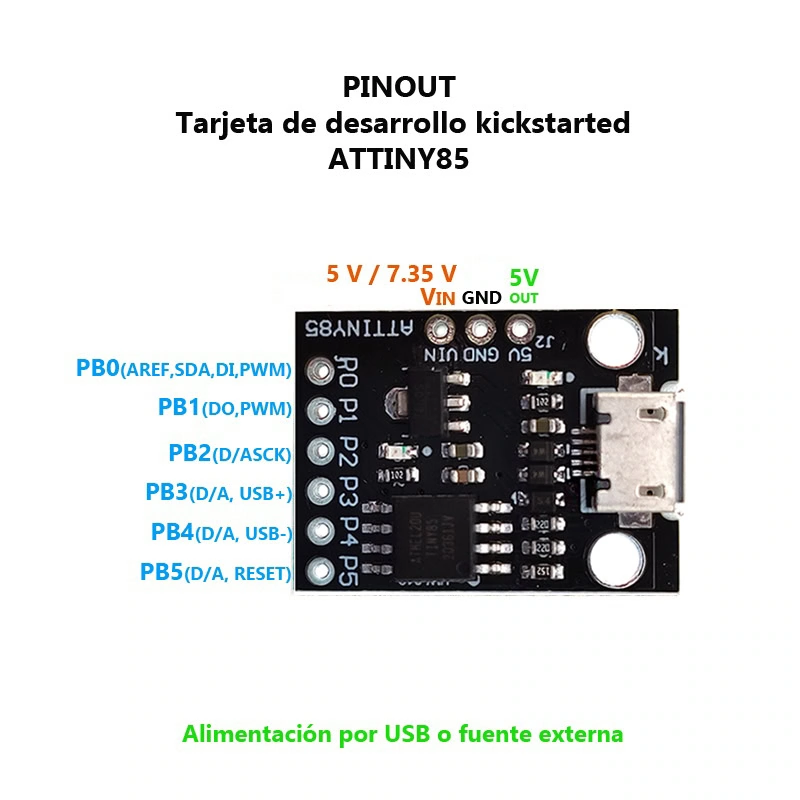

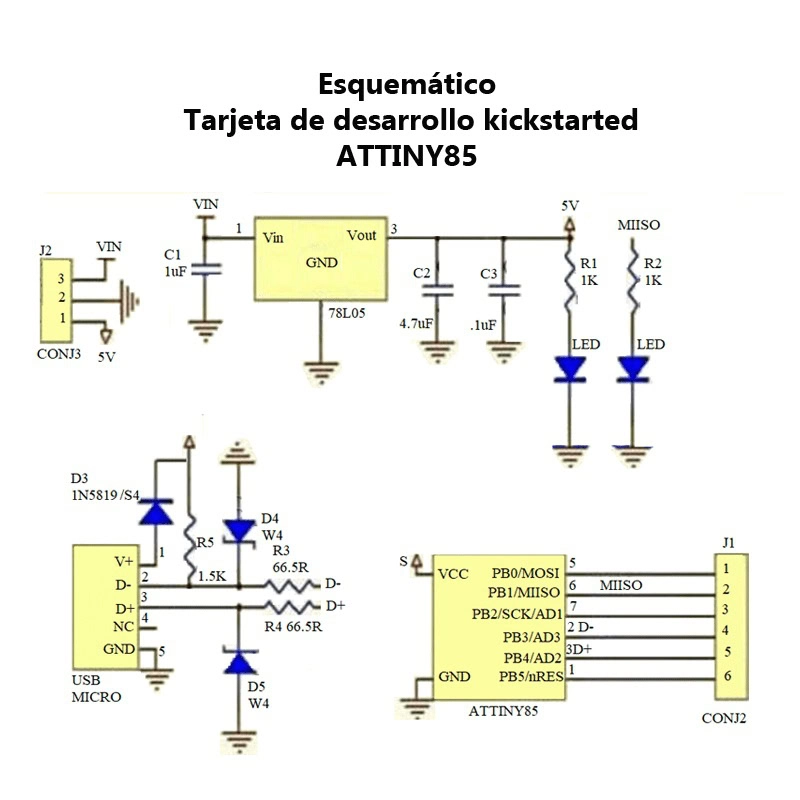

Descripción de pines

• • P0 → PB0 AREF, SDA,DI,PWM
  • P1→PB1: DO,PWM
  • P2 →PB2: D/A, SCK
  • P3 →PB3: D/A, USB+
  • P4 →PB4: D/A, USB-
  • P5 →PB5: D/A, RESET
  • VIN: Voltaje de trabajo
  • GND
  • 5V out
