Arduino GIGA Display Shield

INFORMACIÓN

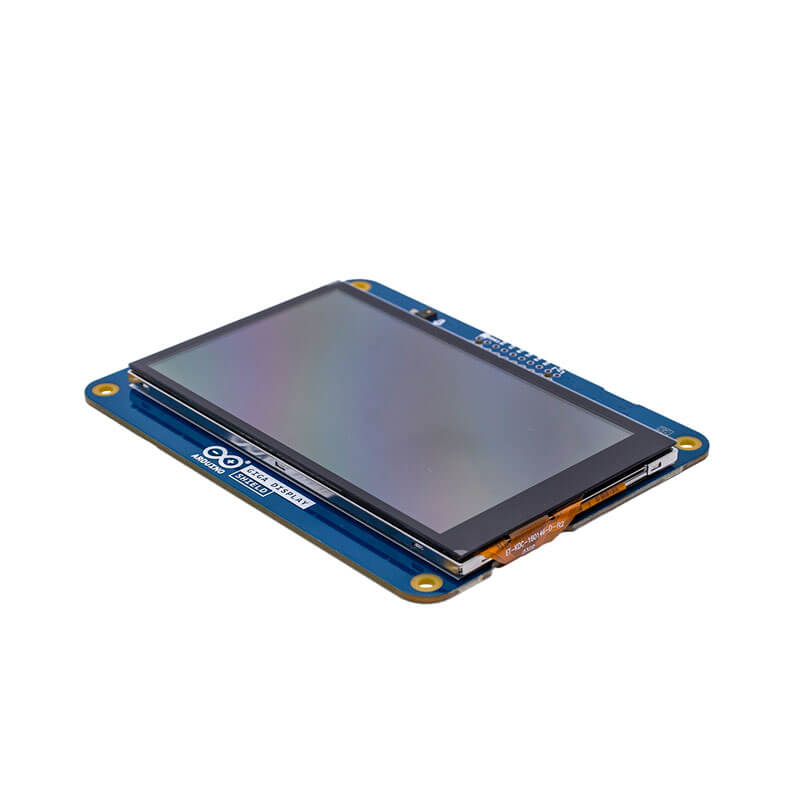

El Arduino GIGA Display Shield es una solución de pantalla táctil para implementar de manera rápida y fácilmente UI o soluciones visuales en tus proyectos, tiene una pantalla táctil RGB de 480×800 de 3.97″, un micrófono digital, una IMU de 6 ejes y un led RGB, además cuenta con un conector para montar una cámara y mostrar la transmisión directamente en la pantalla, este Shield se puede montar fácilmente en la placa Arduino GIGA R1 WiFi.

El Arduino GIGA Display Shield utiliza el microcontrolador de 480 MHz del Arduino GIGA R1 WiFi para crear potentes interfaces de usuario, usar animaciones 3D interactivas, imágenes de la cámara y es compatible con una amplia gama de bibliotecas de gráficos, incluidas LGL, GFX y ArduinoGraphics.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Arduino
• Pantalla: TFT LCD de 3.97 pulgadas
• Resolución: 480 x 800 píxeles
• Colores: 16.7 millones
• Panel Táctil: Capacitivo de hasta 5 puntos táctiles
• Sensores Integrados: Acelerómetro y Giroscopio de 6 ejes (BMI270)
• Sensor Ambiental: Sensor de temperatura y humedad (BME680)
• Audio: Micrófono digital (MP34DT06JTR) y conector de audio de 3.5 mm
• Interfaz: Conector de alta densidad para GIGA R1
• LED: LED RGB integrado

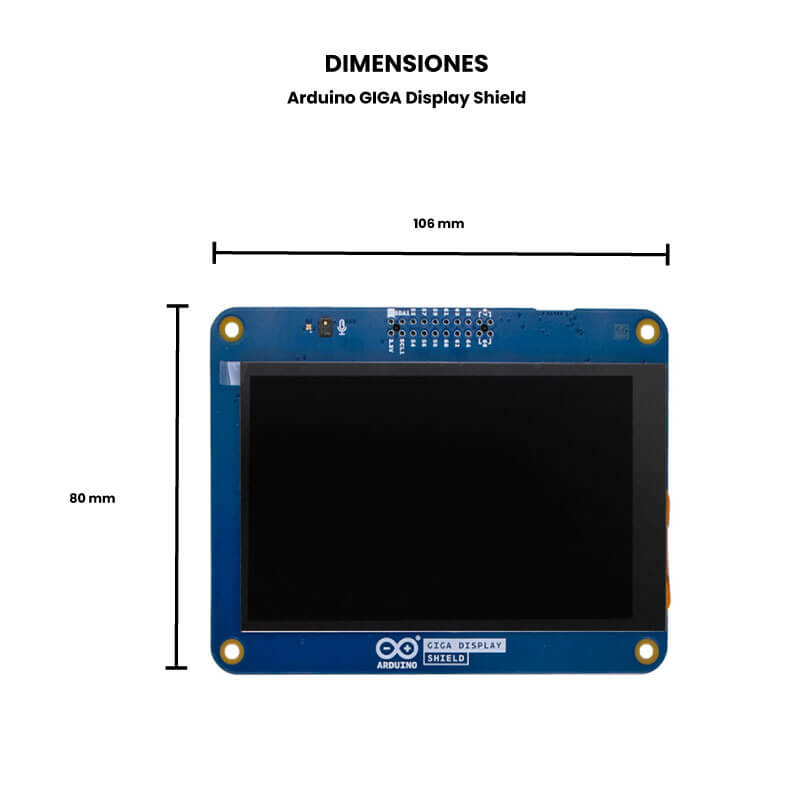

• Dimensiones:  80 mm x 106 mm
• Peso: 137.47 g

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Datasheet
• Dimensiones

INFORMACIÓN ADICIONAL

Para utilizar GIGA Display Shield, actualmente existen tres alternativas compatibles para dibujar en la pantalla.

Opción 1: Biblioteca GFX

El Arduino_GigaDisplay_GFX La biblioteca es una biblioteca de capas para la biblioteca central gráfica Adafruit_GFX . Esta biblioteca facilita el dibujo de formas geométricas, la impresión de valores, el dibujo de píxeles y más.

Opción 2: LVGL

Opción 3: ArduinoGraphics

Bibliotecas necesarias

• Arduino_GigaDisplayTouch

• Arduino_BMI270_BMM150 (IMU)

Giroscopio


#include "Arduino_BMI270_BMM150.h"
BoschSensorClass imu(Wire1);

void setup() {
  Serial.begin(9600);
  while (!Serial);
  Serial.println("Started");

  if (!imu.begin()) {
    Serial.println("Failed to initialize imu!");
    while (1);
  }
  Serial.print("Gyroscope sample rate = ");
  Serial.print(imu.gyroscopeSampleRate());
  Serial.println(" Hz");
  Serial.println();
  Serial.println("Gyroscope in degrees/second");
  Serial.println("XtYtZ");
}

void loop() {
  float x, y, z;

  if (imu.gyroscopeAvailable()) {
    imu.readGyroscope(x, y, z);

    Serial.print(x);
    Serial.print('t');
    Serial.print(y);
    Serial.print('t');
    Serial.println(z);
  }
}




#include "Arduino_BMI270_BMM150.h"
BoschSensorClass imu(Wire1);

void setup() {
  Serial.begin(9600);
  while (!Serial);
  Serial.println("Started");

  if (!imu.begin()) {
    Serial.println("Failed to initialize imu!");
    while (1);
  }

  Serial.print("Accelerometer sample rate = ");
  Serial.print(imu.accelerationSampleRate());
  Serial.println(" Hz");
  Serial.println();
  Serial.println("Acceleration in G's");
  Serial.println("XtYtZ");
}

void loop() {
  float x, y, z;

  if (imu.accelerationAvailable()) {
    imu.readAcceleration(x, y, z);

    Serial.print(x);
    Serial.print('t');
    Serial.print(y);
    Serial.print('t');
    Serial.println(z);
  }
}

RGB

Este escudo tiene un píxel RGB integrado que se controla mediante I2C. Para usar esto, instale la biblioteca Arduino_GigaDisplay . El siguiente boceto es un ejemplo mínimo en el que el píxel azul parpadeará cada segundo.

        #include

GigaDisplayRGB rgb; //create rgb object

void setup() {
  rgb.begin(); //init the library
}

void loop() {
  rgb.on(0, 0, 255); //turn on blue pixel
  delay(1000);
  rgb.off(); //turn off all pixels
  delay(1000);
}


ENLACES EXTERNOS

• Información GIGA Display Shield
• Primeros pasos con GIGA Display Shield
