TDA7297 Kit Amplificador De Audio 30 W

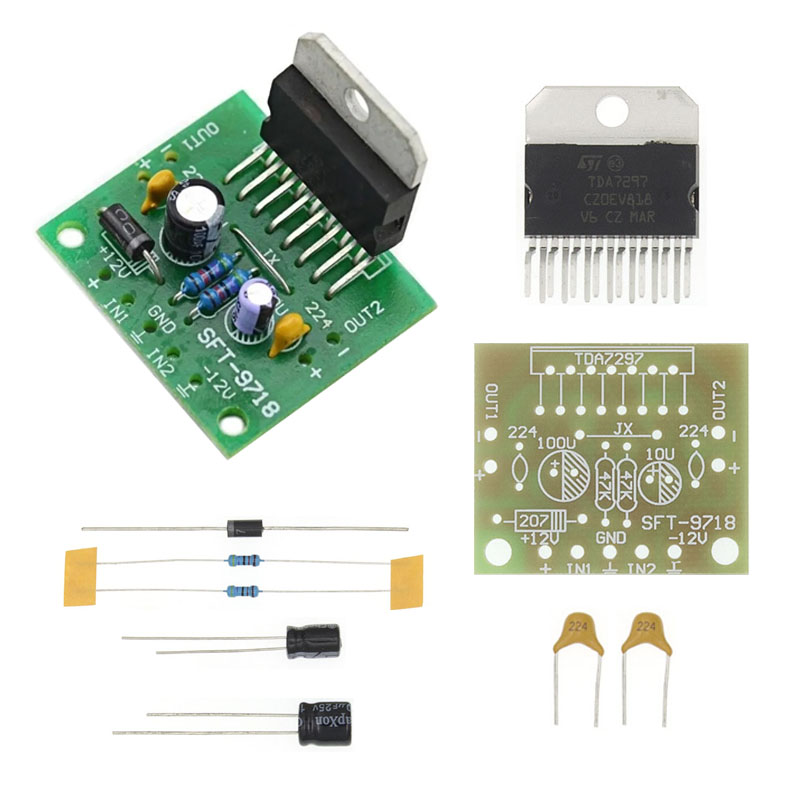

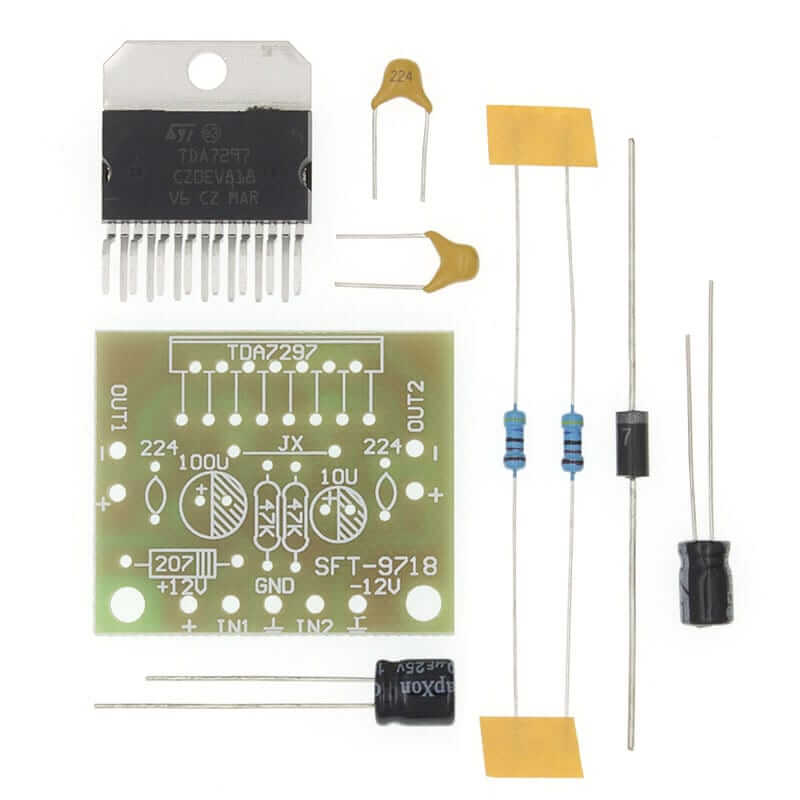

El TDA7297 Kit Amplificador De Audio 30 W  es un kit para que puedas armar tu propio módulo amplificador de audio de 15 watts por canal a 12 V de alimentación. El kit incluye:

• Placa de circuito
• CI TDA7297.
• Resistencias 47 KΩ
• Condensador 10 uF 50v.
• Condensador 100 uF 25v.
• Condensadores 0.22 uF
• Diodo RL207

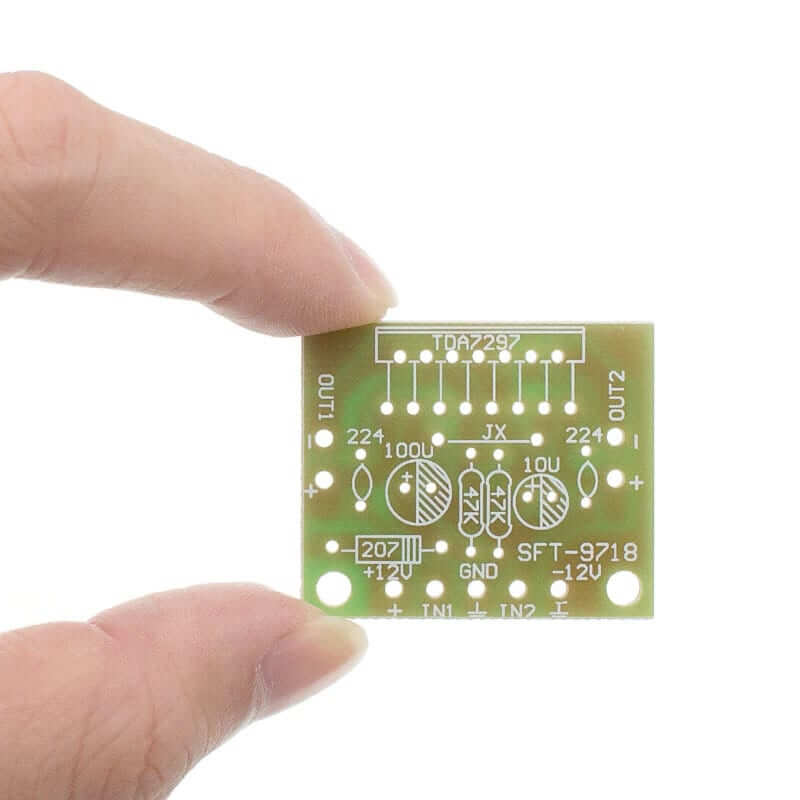

El TDA7297 Kit Amplificador De Audio 30 W  puedes utilizarlo de forma autodidacta o para enseñanza, este kit cuenta con varios elementos desde componentes electrónicos, una PCB que tienen marcado el valor y los componentes asignados para poder soldarlos, solo necesitaras un cautín, soldadura de estaño y pasta para soldar.

Preguntas frecuentes

¿Se puede conectar en puente para una sola salida para obtener 30 W? No esto quemaría el amplificador

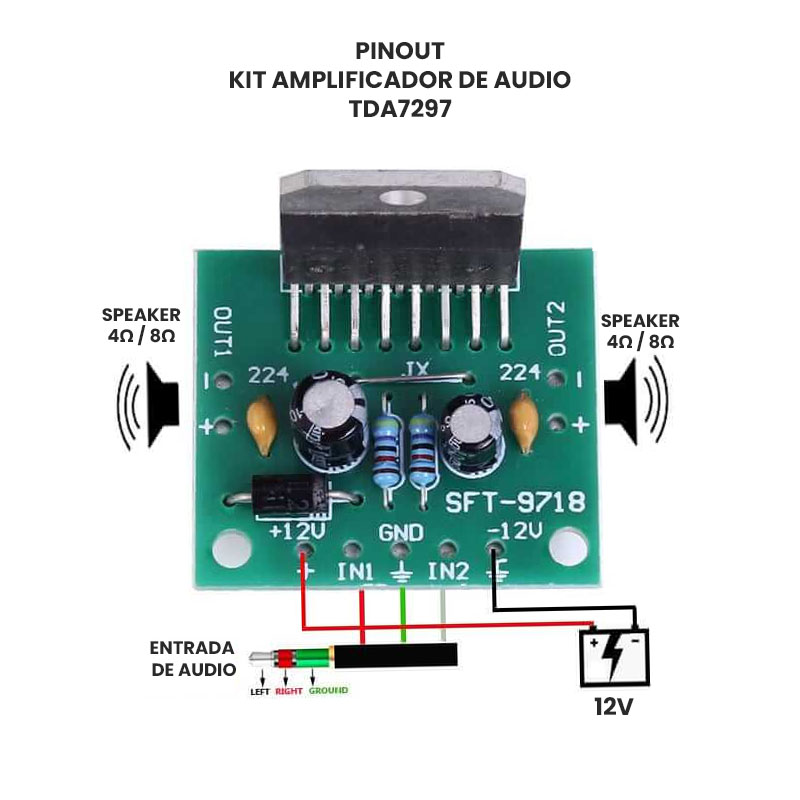

¿Se puede usar solo una salida? Sí, solo verifica que en la otra salida no exista contacto entre + y –

¿Qué hacer si el disipador se calienta demasiado? Es normal que el disipador se caliente, pero si notas un exceso de temperatura mayor a 70°C utiliza un disipador más grande o cambia la impedancia de las bocinas por unas de 8 Ω

¿Funciona para el auto? Claro, lo puedes conectar a la batería del auto, solo recuerda colocar un disipador más grande y/o colócalo en una zona fresca del auto

Recomendaciones de Uso

• Antes de conectar a la corriente verifica que las pistas del circuito estén bien soldadas con el fin de evitar cortocircuito.
• Debes colocar un disipador de calor al integrado TDA7297 para aumentar la vida útil de este.
• Verifica que en los pines del integrado no exista contacto entre ellos.

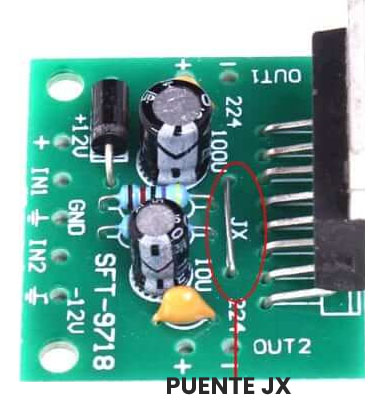

• No olvides colocar y soldar un puente en la placa donde dice JX, este enlace está entre el pin 3 y 7 del TDA7297
