Air101-LCD Placa de Expansión con Pantalla TFT 160×80 ST7735 y Joystick

INFORMACIÓN

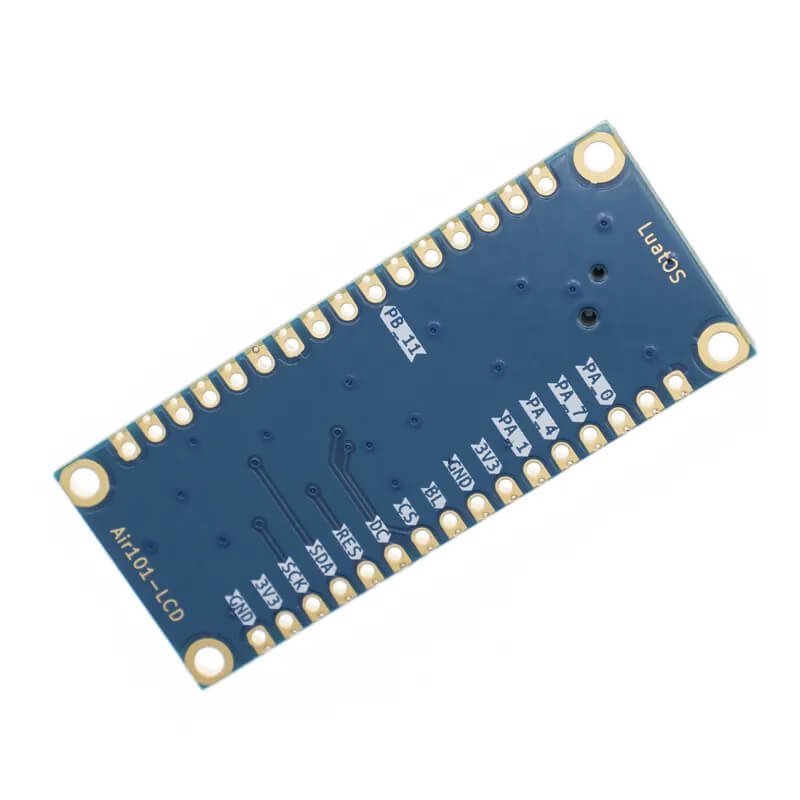

Air101-LCD Placa de expansión es un versátil módulo diseñado para enriquecer las capacidades de visualización y control de las prestigiosas placas de desarrollo Luatos ESP32 C3 Core y Air32F103CBT6. La placa de expansión Air101-LCD integra una pantalla TFT de 0.96 pulgadas con una resolución de 160×80 píxeles, así como un mini joystick.

Esta placa de expansión no solo se ajusta a las placas mencionadas, sino que también es compatible con otras tarjetas o microcontroladores que cuenten con una interfaz de comunicación SPI.

En su conjunto, la placa de expansión Air101-LCD ofrece:

• Experiencia Visual Mejorada: Gracias a la pantalla TFT de 160×80, 0.96 pulgadas, los proyectos toman vida con colores vívidos y una calidad de imagen excepcional.
• Control Preciso: El mini joystick incorporado brinda una forma intuitiva de interactuar con las aplicaciones, permitiendo movimientos multidireccionales y opciones de presión.
• Flexibilidad en la Integración: La placa de expansión Air101-LCD viene equipada con tiras de headers macho y hembra, lo que facilita la conexión y soldadura según los requisitos de tu aplicación. Además, los half-holes presentes en la placa permiten una integración sin complicaciones con placas de circuito impreso (PCB).
• Compatibilidad Universal: Más allá de su adaptabilidad a las placas Luatos ESP32 C3 Core y Air32F103CBT6, esta placa de expansión se integra de manera fluida con otros microcontroladores y tarjetas que cuentan con una interfaz de comunicación SPI.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Placa de Expansión
• Modelo: Air101-LCD
• Color PCB: Azul
• Pines: 32p Half Hole pitch 2.54mm
• Voltaje de alimentación: 3.3V
• Display: TFT
  • Resolución: 160×80 0.9″
  • Controlador: ST7735S
• Joystick: SOQ-152DJTT
• Barrenos de sujeción: 4 con diámetro de 2mm
• Dimensiones: 51mm x 21mm

Incluye:

• 2 Tiras header macho de 16p
• 2 Tiras header hembra de 16p

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Esquemático

• Wiki LuatOS – Tarjeta de expansión Air10x
• Blog CSDN – Air101 con Arduino IDE

TUTORIAL

• Blog UNIT Electronics: Crea un Minijuego con LuatOS ESP32 C3 y la Pantalla Air101-LCD

INFORMACIÓN ADICIONAL

Aplicaciones potenciales:

1. Desarrollo de Prototipos: Esta placa de expansión podría ser utilizada por desarrolladores y entusiastas de la electrónica para prototipar y crear proyectos interactivos que requieran una pantalla y control direccional.

2. Visualización de Datos: La pantalla TFT podría utilizarse para mostrar información relevante, como datos sensoriales, gráficos o texto. Esta visualización podría ser especialmente útil en aplicaciones de monitoreo o medición.
3. Interacción de Usuario: El joystick permitiría a los usuarios interactuar con el dispositivo o la aplicación a través de una interfaz direccional. Esto podría utilizarse para navegar por menús, ajustar parámetros o controlar juegos.
4. Control Remoto: En algunos casos, esta placa de expansión podría utilizarse como un control remoto para dispositivos o sistemas embebidos que requieran entradas direccionales.
5. Educación y Aprendizaje: La placa podría ser utilizada en entornos educativos para enseñar programación y desarrollo de interfaces de usuario, permitiendo a los estudiantes crear proyectos interactivos.

6. Proyectos de Entretenimiento: La combinación de pantalla y joystick podría ser útil para crear juegos y aplicaciones interactivas para entretenimiento.

ENLACES EXTERNOS

• Tutorial – Juego ESP32C3 y Air101-lcd microPython
