Adaptador USB Tipo C a DIP PCB 36 Pines

INFORMACIÓN

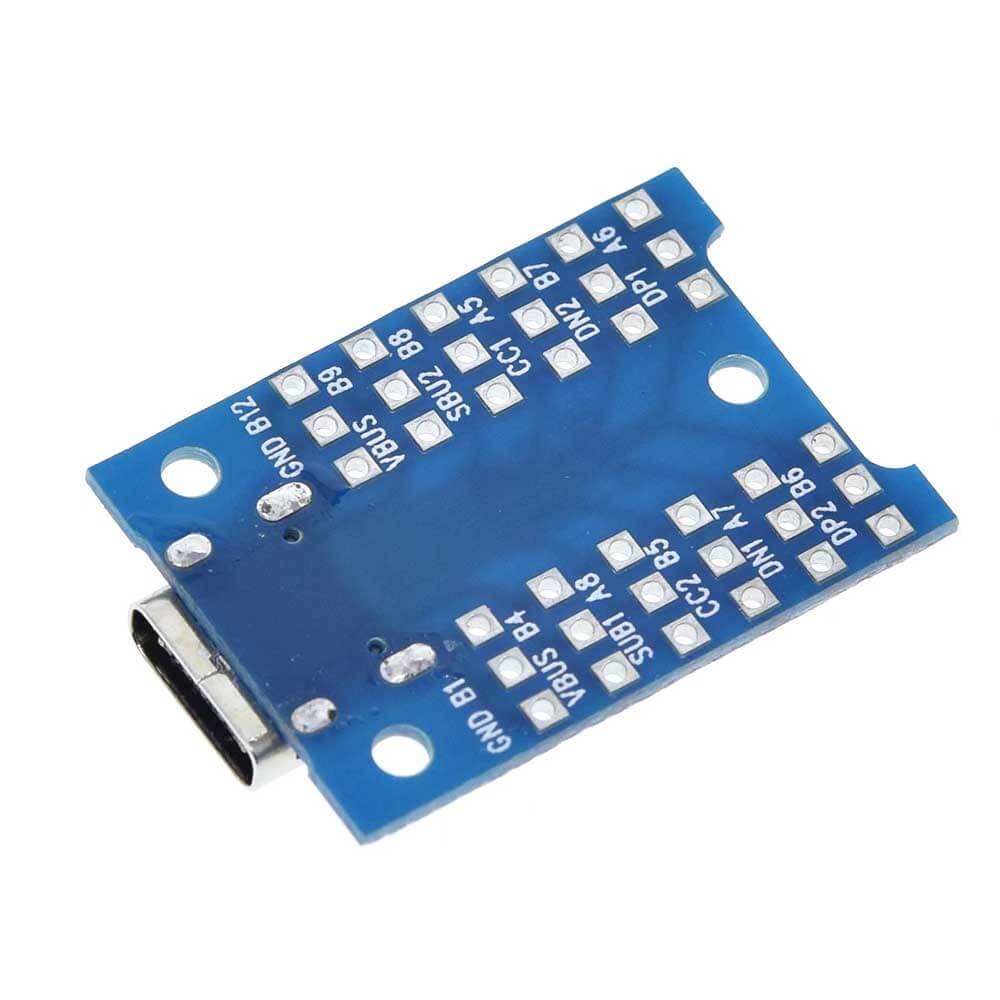

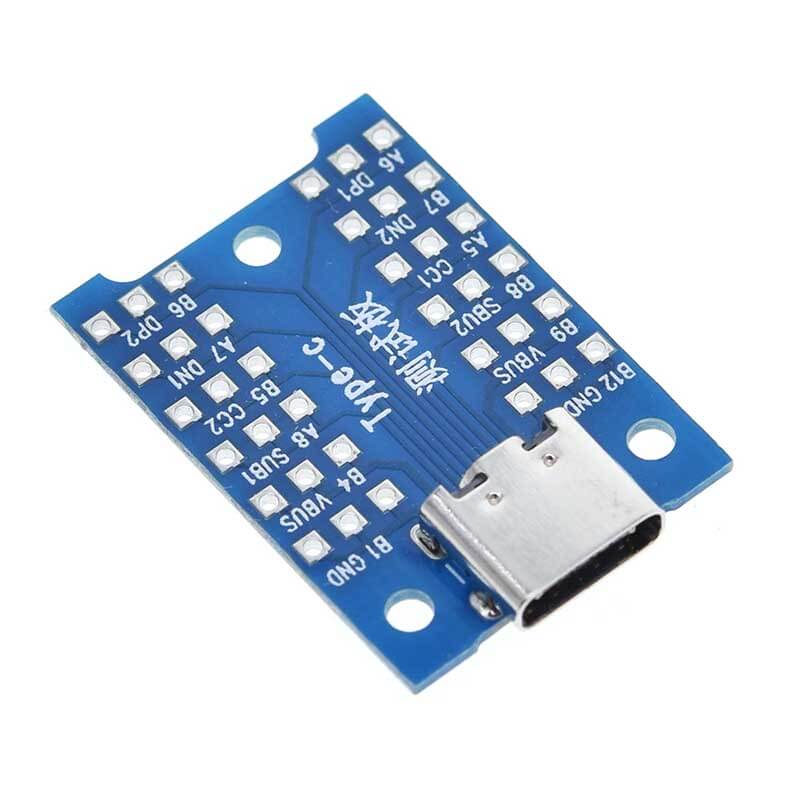

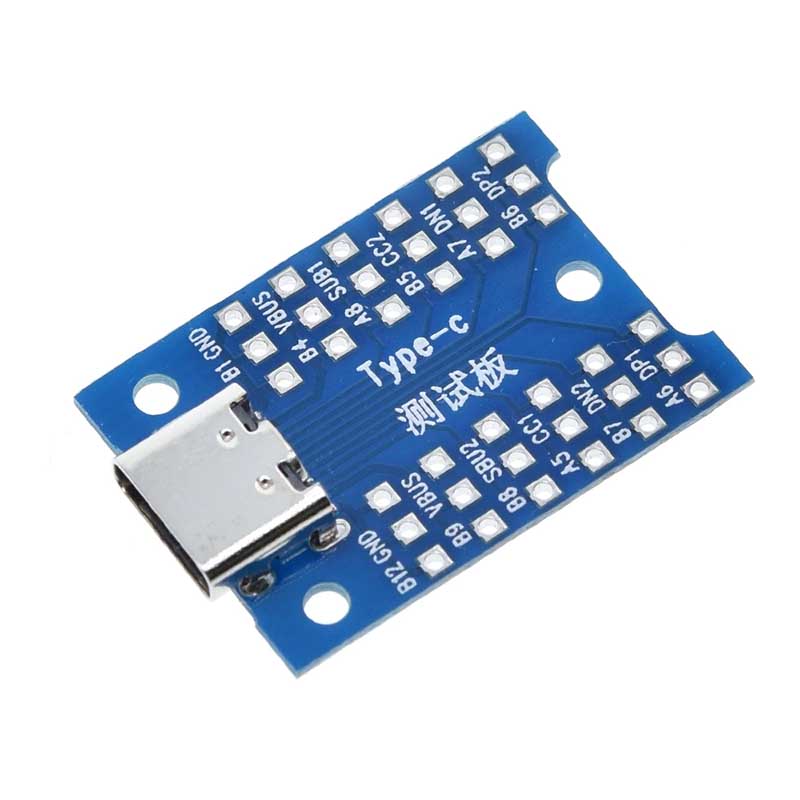

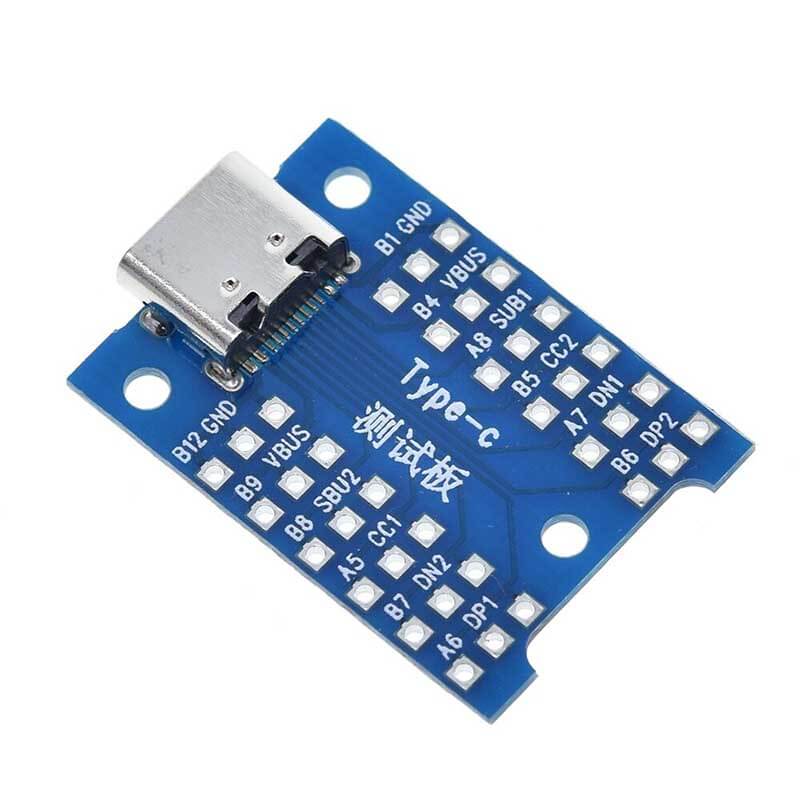

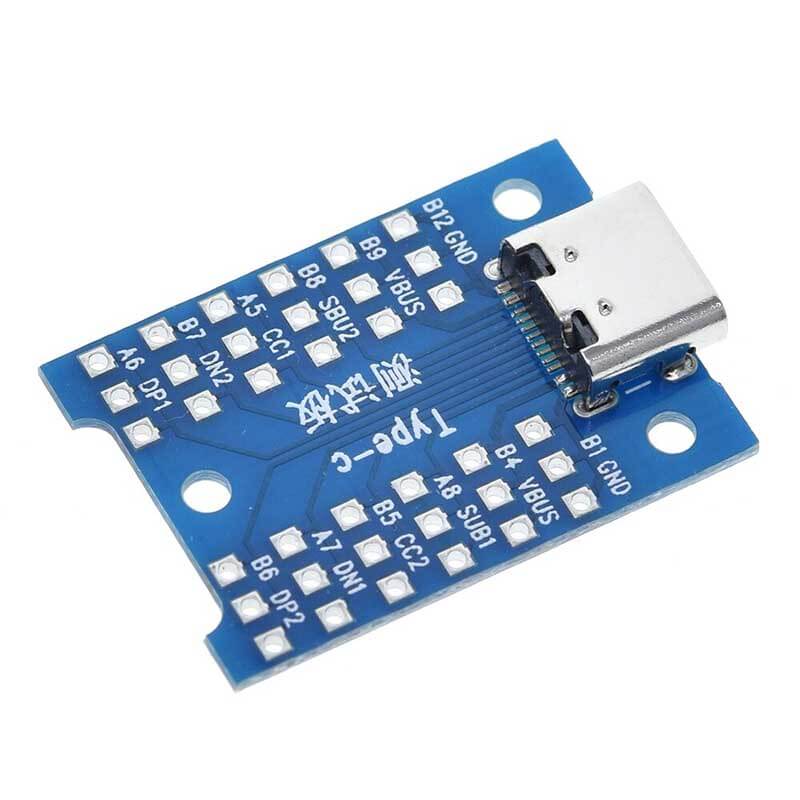

El adaptador USB Tipo C a DIP PCB de 36 pines es un módulo diseñado para facilitar el uso del conector USB Tipo C en prototipos electrónicos, permitiendo su integración en placas de pruebas o circuitos con distribución DIP (Dual In-line Package). Este adaptador expone en pines separados todas las conexiones disponibles del conector USB-C, incluyendo líneas de alimentación (VBUS, GND), datos (D+, D-), canales de configuración (CC1, CC2) y líneas de comunicación avanzada como SBU1/SBU2. Su funcionamiento consiste en actuar como una interfaz física que traduce el conector compacto y de alta densidad del USB-C a una disposición más accesible para trabajar con protoboards, placas de prueba, o soldaduras directas.

El adaptador USB Tipo C a DIP PCB de 36 pines es una herramienta muy útil para facilitar la integración del conector USB-C en prototipos y desarrollos electrónicos, ya que convierte el conector de tipo C en un formato DIP (Dual In-line Package) accesible desde una placa de pruebas o protoboard. Este adaptador expone todas las líneas del conector USB-C, incluyendo alimentación (Vbus, GND), datos (D+, D-), y líneas de configuración (CC1, CC2), permitiendo utilizarlo tanto para proyectos de alimentación eléctrica (5V a 20V) como para transferencia de datos. Se emplea comúnmente en aplicaciones de carga rápida, interfaces USB, circuitos de detección de corriente, puertos de comunicación, y en general, en cualquier proyecto que requiera la conectividad moderna de USB-C. Es compatible con una gran variedad de tarjetas de desarrollo como Arduino, ESP32, STM32, Raspberry Pi Pico, y Teensy

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Interfaz de comunicación y alimentación.
• Voltaje de entrada USB: 5 V.
• Corriente máxima: 1 ADC.
• Conector USB: Tipo C Hembra.
• Placa PCB con Dip de 36 Pines.
• Pich de pines: 2 mm.
• Dimensiones: 30 mm x 20 mm x 3 mm.
• Peso: 2 g.

DOCUMENTACIÓN Y RECURSOS

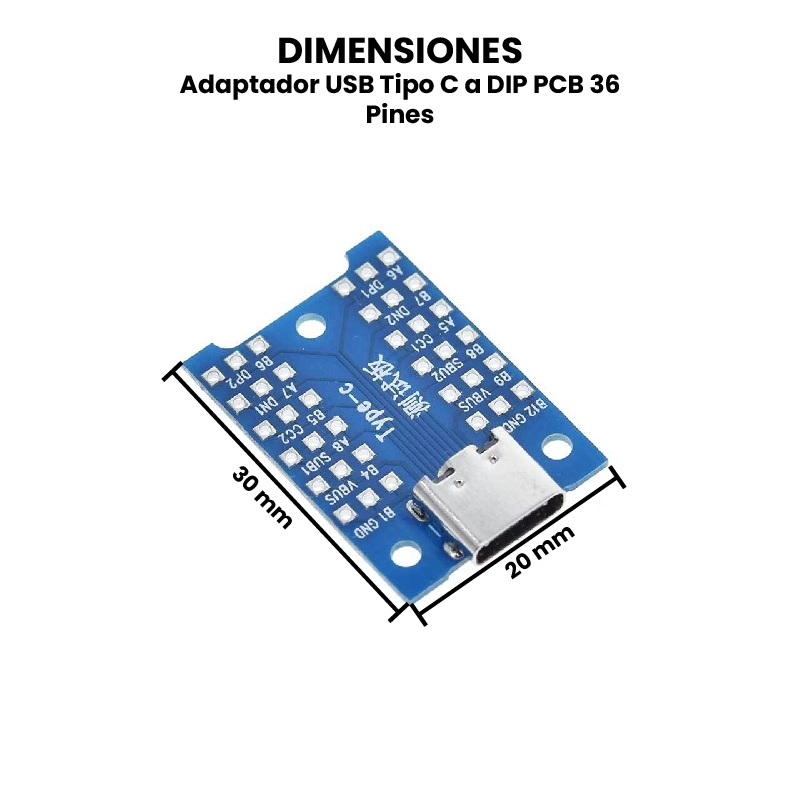

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el Adaptador USB Tipo C a DIP PCB 36 Pines?

Materiales Necesarios:

• Adaptador USB Tipo C a DIP PCB 36 pines.
• Cable USB-C con alimentación (puede ser de cargador o de computadora).
• Multímetro.
• Protoboard o placa de pruebas.
• Arduino, ESP32, Raspberry Pi Pico (opcional, para pruebas de datos).
• LEDs, resistencias (opcional para verificar conexiones).
• Cautín (si el adaptador requiere soldar pines).

Paso 1: Identificar los Pines.

En la serigrafía del adaptador encontrarás los principales pines:

Paso 2: Verificar Alimentación (VBUS Y GND).

• Conecta el adaptador a una fuente USB-C como un cargador o laptop.
• Usa un multímetro para medir voltaje entre los pines VBUS y GND.
  • Debes obtener aproximadamente 5V.
• Si tienes un LED y una resistencia (220 Ω), puedes conectar entre VBUS y GND para comprobar visualmente que hay alimentación.

Paso 3: Prueba de Datos.

Si deseas probar la funcionalidad de los pines D+ y D-:

1. Conecta el adaptador a una tarjeta de desarrollo (por ejemplo, un ESP32 con capacidad USB o un microcontrolador STM32 que admita USB nativo).
2. Conecta los pines D+ y D- del adaptador a los pines de datos del microcontrolador según su hoja de datos.
3. Programa la tarjeta para simular un dispositivo USB (como un teclado HID o puerto serie).
4. Conecta el adaptador al puerto USB de una computadora.
5. Verifica si el dispositivo es reconocido correctamente en el sistema operativo.

Nota: Arduino UNO no admite USB nativo, por lo que no sirve para esta prueba de datos. Debes usar microcontroladores con soporte de dispositivo USB.

Paso 4: Verificar los pines CC1 Y CC2.

Estos pines se utilizan para la detección de orientación del cable USB-C y negociación de corriente.

1. Conecta el adaptador a un cargador.
2. Mide con el multímetro el voltaje en CC1 y CC2 con respecto a GND.
   1. Si solo uno de ellos tiene un pequeño voltaje (~0.5–0.8V), significa que el cable está orientado hacia ese lado, lo cual es normal.

ENLACES EXTERNOS

• USB – C – Wikipedia
• Explicación del USB C – Kingston
