AD8232 ECG Modulo Monitor de Pulso Cardiaco

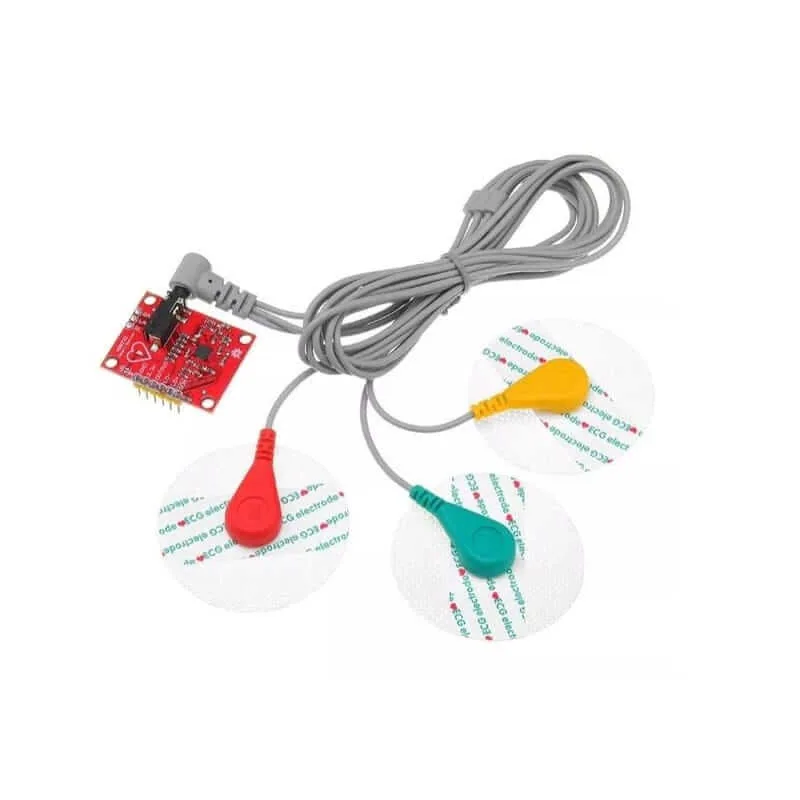

El AD8232 ECG Módulo Monitor de Pulso Cardíaco es un módulo electrónico diseñado para medir la actividad eléctrica del corazón, generando señales de electrocardiograma (ECG) de forma precisa y en tiempo real. Basado en el chip AD8232 de Analog Devices, este módulo actúa como un amplificador de señal biopotencial, ideal para aplicaciones médicas portátiles, monitoreo de salud, investigaciones biomédicas y proyectos de bioingeniería. Es capaz de detectar el ritmo cardíaco mediante electrodos conectados al cuerpo, y su diseño compacto permite integrarlo fácilmente en sistemas embebidos. El AD8232 proporciona nueve conexiones desde el circuito en el que puedes soldar pines, cables u otras conexiones.

⚠️ ¡ATENCIÓN! Este producto NO es un dispositivo médico y no fue hecho con el propósito de ser usado para tal fin, ni para diagnósticos y tratamientos.⚠️

• Modelo: Módulo AD8232 ECG Pulso Cardíaco.
• Longitud del cable: 1 m.
• Peso: 32 g
• Voltaje de operación: 3.3 V.
• Bajo consumo de corriente: 170 uA.
• Salida de tipo analógica.
• Rechazo de ruido a 60 Hz: 80 dB.
• Configuraciones: 2 o 3 electrodos.
• Ganancia elevada (G=100), con bloqueo de corriente DC.

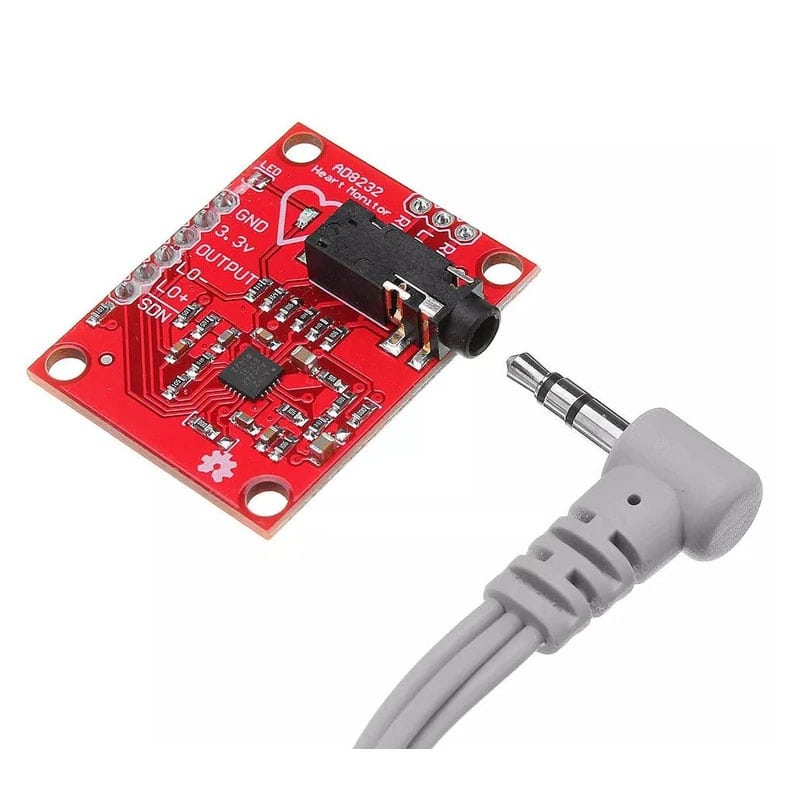

• Jack de 3.5 mm para la conexión de los cables para electrodos.
• Led Indicador: Se prenderá conforme al ritmo cardíaco.
• Rango de temperatura nominal: 0 – 70 °C.
• Rango de temperatura de trabajo: -40 – 85 °C.
• Modo de configuración ECG o electrocardiograma y la salida como lectura analógica.
• Obtiene señales de los intervalos PR Y QT.
• Dimensiones: 35 mm x 40 mm x 28 mm.
• Peso: 32 g.

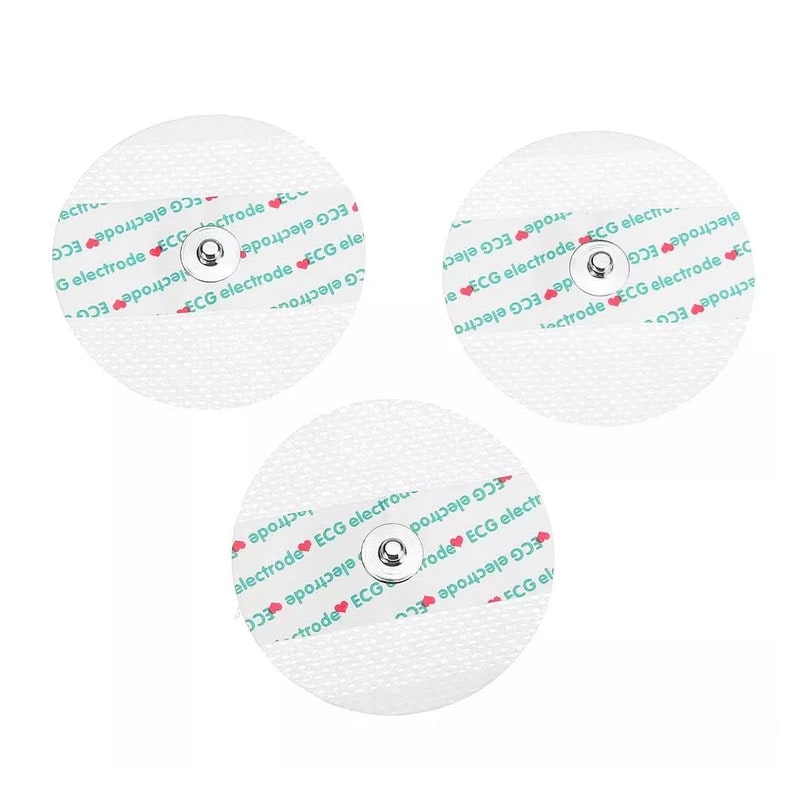

Nota: Para tener una buena lectura del módulo AD8232 debe de retirar la mica que protege al gel conductor que viene integrado con los electrodos y pegarlos en los puntos específicos del cuerpo humano, de lo contrario tendrás lecturas erróneas, de igual manera cuando se empieza a secar el gel conductor de los electrodos obtendrás malas lecturas, por lo que te recomendamos intercambiar los parches de los electrodos periódicamente.

• Datasheet

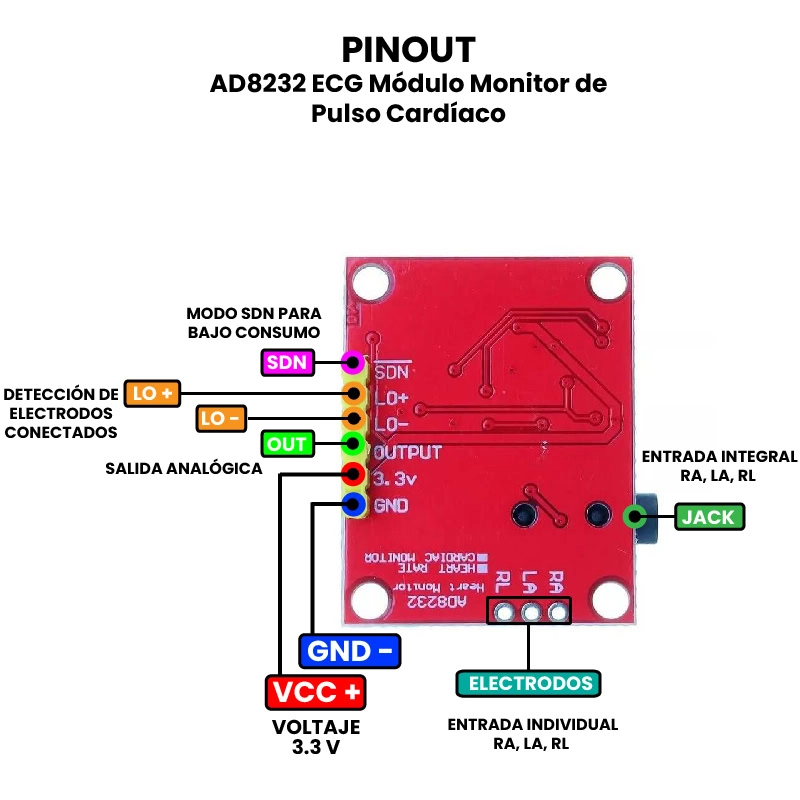

• Pinout

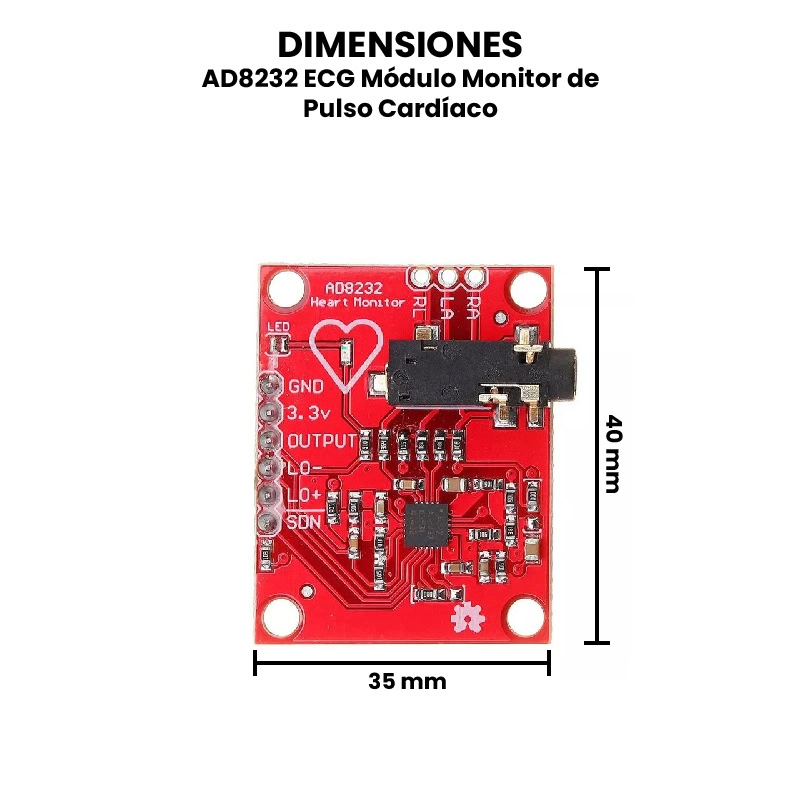

• Dimensiones

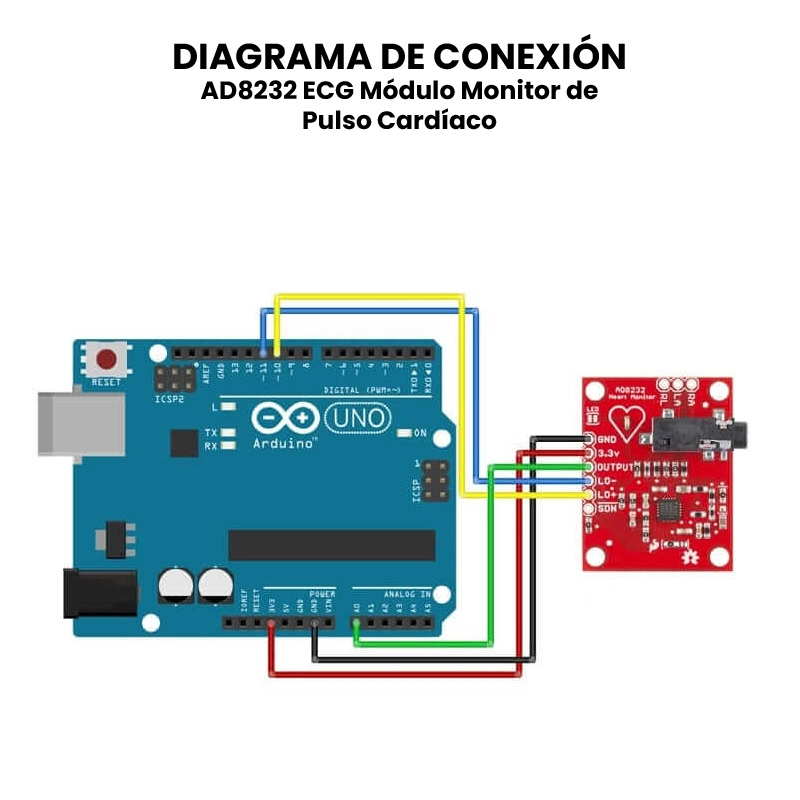

• Diagrama de Conexión: Arduino Uno y Modulo AD8232

TUTORIALES

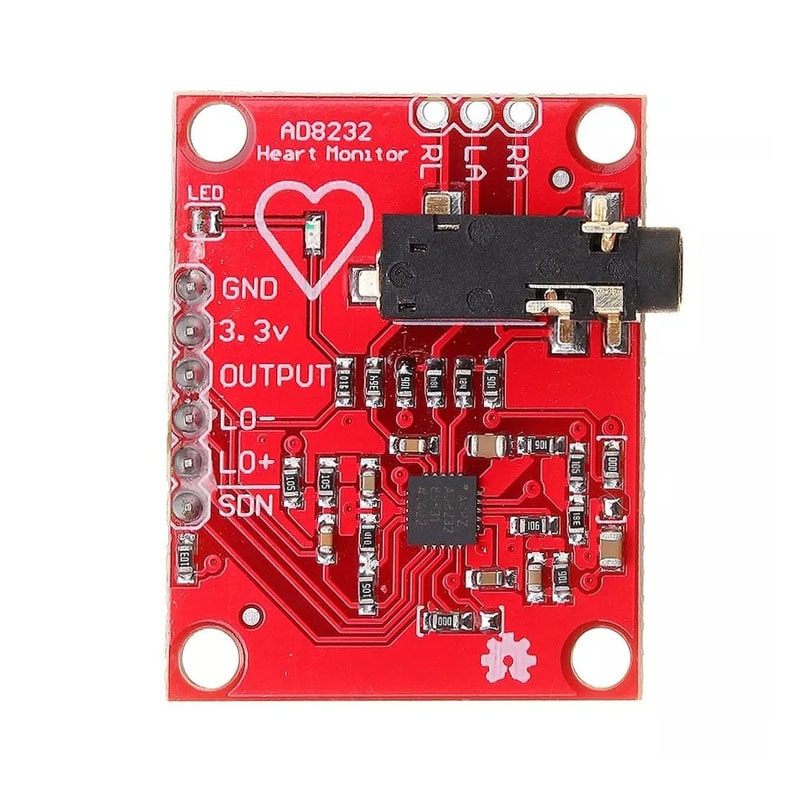

Componentes Principales del AD8232.

• Chip AD8232 (de Analog Devices):Es un amplificador de instrumentación con filtrado integrado, diseñado especialmente para aplicaciones médicas portátiles. Su objetivo es amplificar y limpiar la señal eléctrica del corazón.

• Entradas de electrodos:El módulo cuenta con tres entradas principales: RA (brazo derecho), LA (brazo izquierdo) y RL (pierna derecha o tierra), a las que se conectan electrodos adhesivos que se colocan sobre la piel para captar las señales eléctricas del corazón.

• Filtro de paso bajo y paso alto:El chip contiene filtros integrados que eliminan el ruido de alta frecuencia (como interferencias de red) y estabilizan la señal para que sea legible.

• LED indicador de pulso (Heartbeat LED):Parpadea en sincronía con cada latido detectado, permitiendo una visualización rápida de la actividad cardíaca.

• Salida analógica:La señal ECG procesada se entrega como una salida analógica que puede ser leída por un microcontrolador.

• Señales de estado:LO + y LO – (Lead off Detect), salidas digitales que indican si alguno de los electrodos está desconectado.
