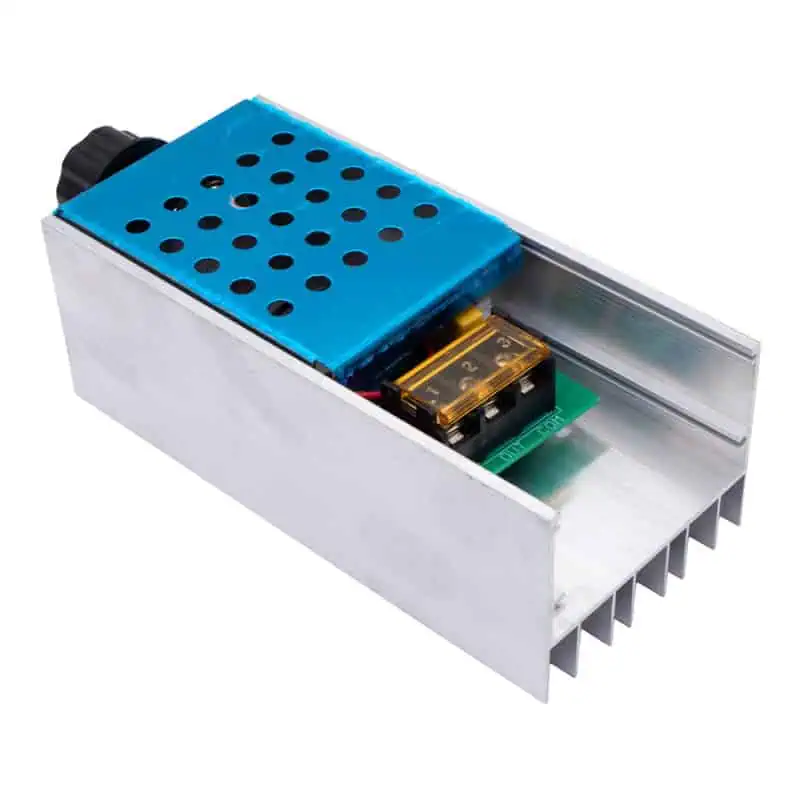

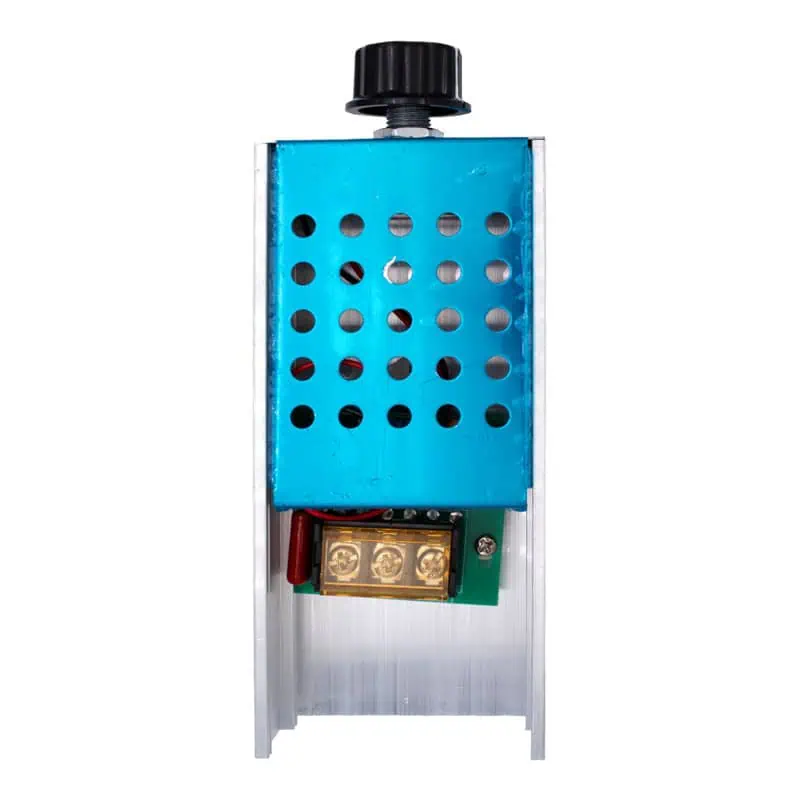

ACMC60-1 Dimmer 6000W 0-220V AC 100A

INFORMACIÓN

El ACMC60-1 Dimmer 6000W 0-220V AC 100A es un controlador/regulador de voltaje de corriente alterna diseñado para ajustar la potencia que llega a una carga eléctrica en un rango de 0 a 220 V AC, permitiendo controlar la intensidad con la que opera un dispositivo conectado. Este tipo de módulo utiliza componentes como TRIACs para “cortar” parte de cada ciclo de la señal de CA y así reducir o aumentar la energía entregada. Su capacidad de manejar hasta 6000 W y 100 A lo hace adecuado para cargas grandes dentro del rango especificado, y la regulación continua del voltaje permite un control suave y eficiente de la potencia sin necesidad de conmutaciones bruscas.

El ACMC60-1 Dimmer 6000W 0-220V AC 100A se utiliza en múltiples usos y aplicaciones donde es necesario regular la potencia eléctrica en cargas de corriente alterna. Es común en el control de velocidad de motores AC como ventiladores, extractores o motores universales; en la regulación de brillo de lámparas incandescentes y halógenas; y en el control de temperatura de cargas resistivas como calentadores, hornos eléctricos y resistencias industriales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ACMC60-1.
• Tipo: Regulador de voltaje / Dimmer AC.
• Potencia Máxima: 6,000 W (Potencia Limitada de Cargas Resistivas), se recomienda usarlo dentro de los 3,000 W para tiempo prolongado.
• Voltajes:
  • De entrada: 220 VAC (Voltaje de Línea).
  • De salida: 0 – 220 VAC (Ajustable al Máximo Cercano del Voltaje de Entrada).
• Corriente máxima: 100 A.
• Método de control: SCR/TRIAC (control por ángulo de fase).
• Frecuencia de trabajo: 50/60 Hz.

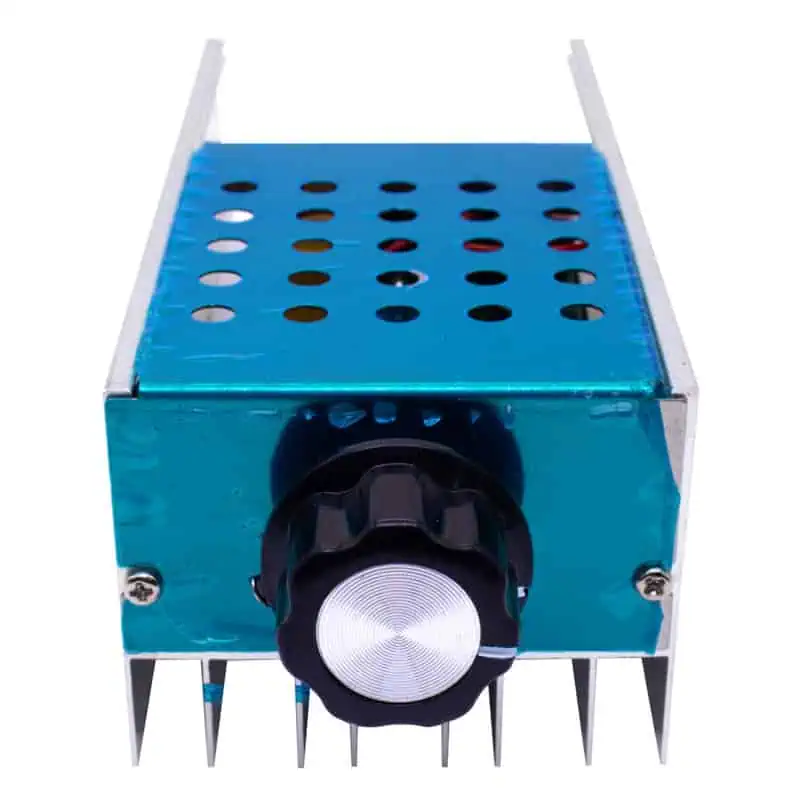

• Control: Perilla / potenciómetro manual.
• Tipo de carga compatible: Resistiva e inductiva (luces incandescentes, motores universales, resistencias calefactoras).

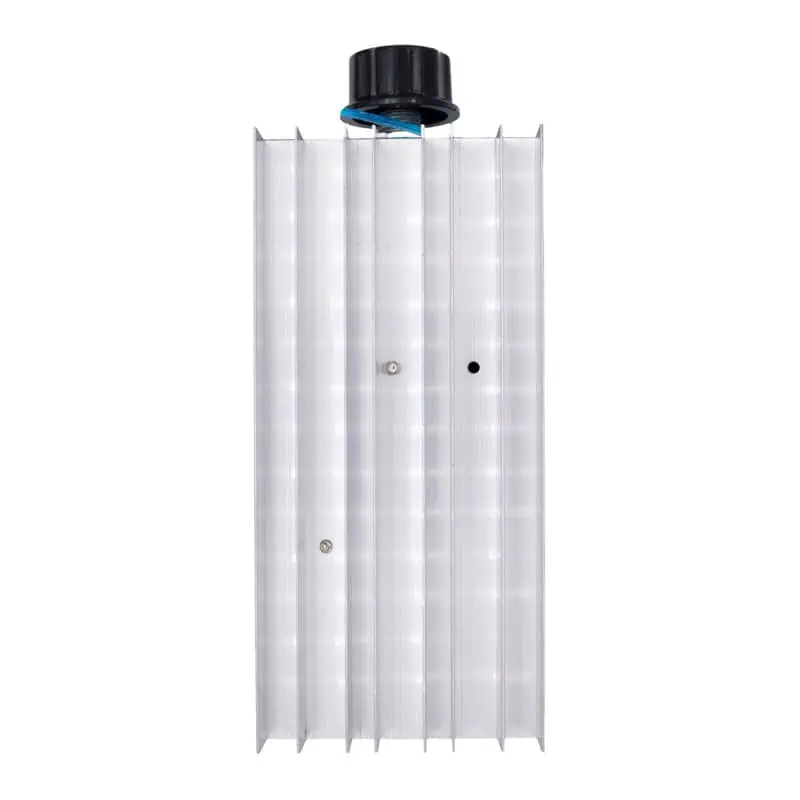

• Disipación: Disipador de calor integrado tipo rejilla.
• Eficiencia: Alta (>90 % aprox.)
• Montaje: Fijación por tornillos (puede instalarse en paneles o superficies metálicas)
• Dimensiones:130 mm x 60 mm x 46 mm.
• Peso: 160 g.

DOCUMENTACIÓN Y RECURSOS

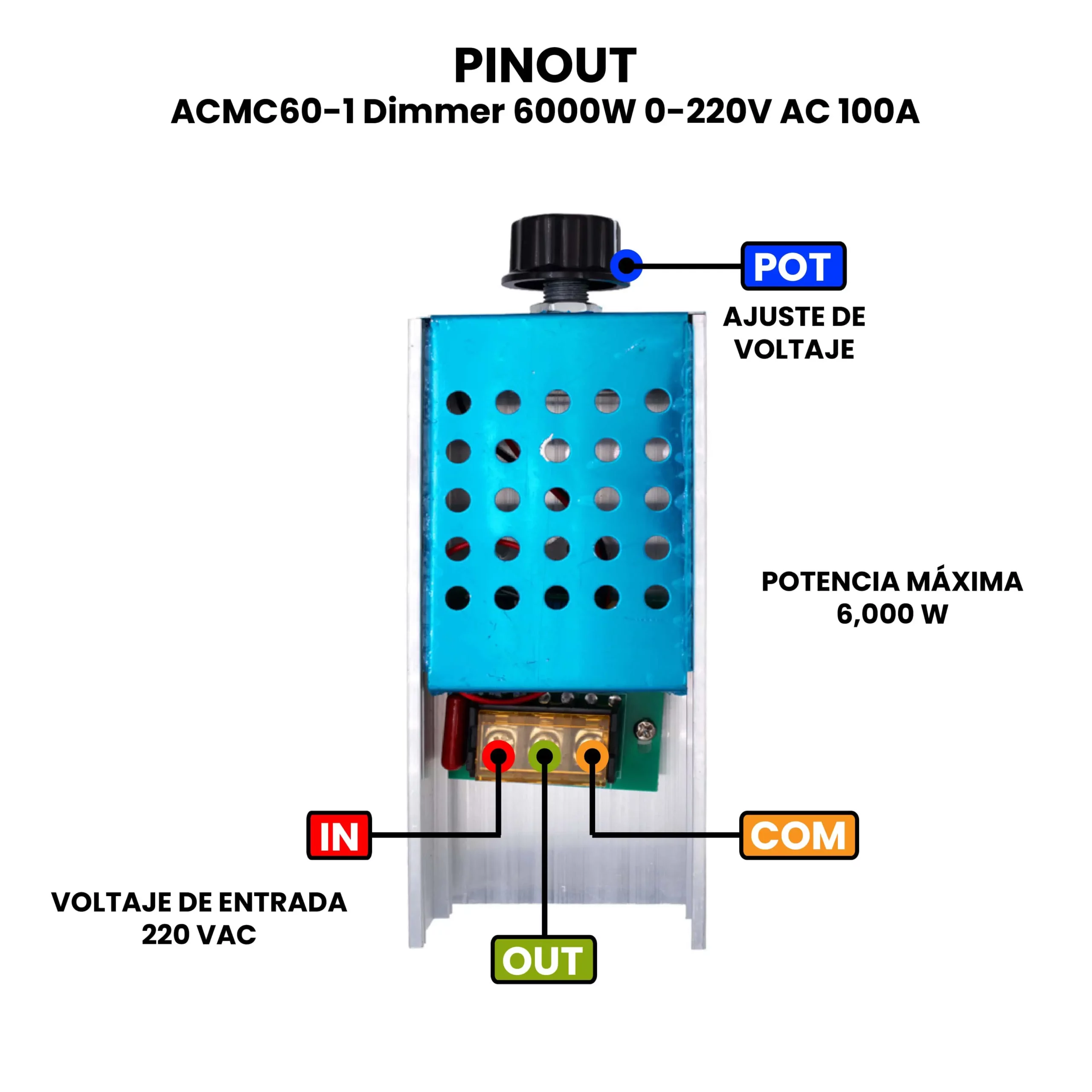

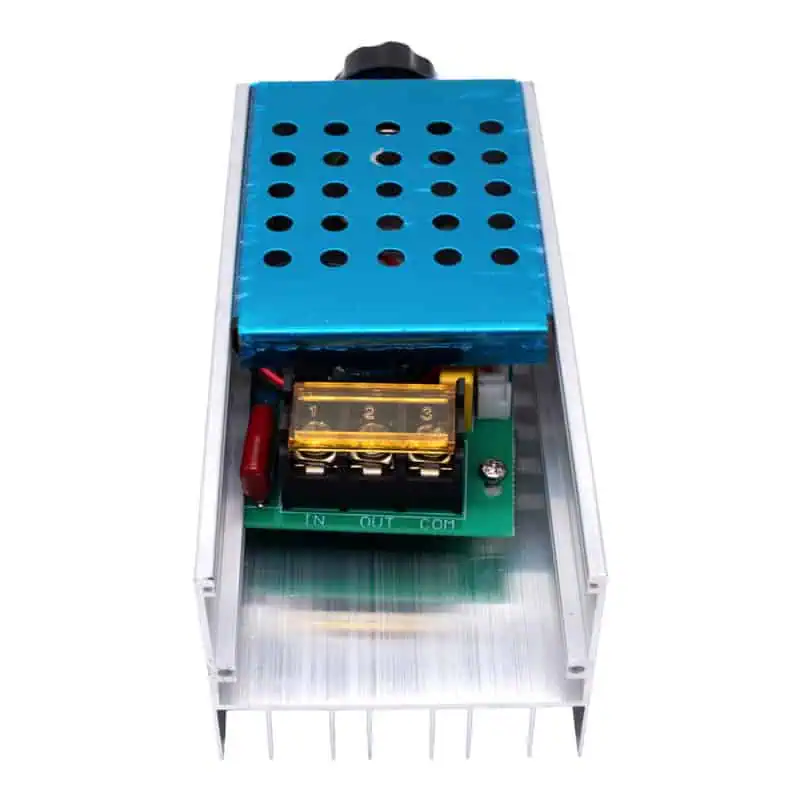

• Pinout

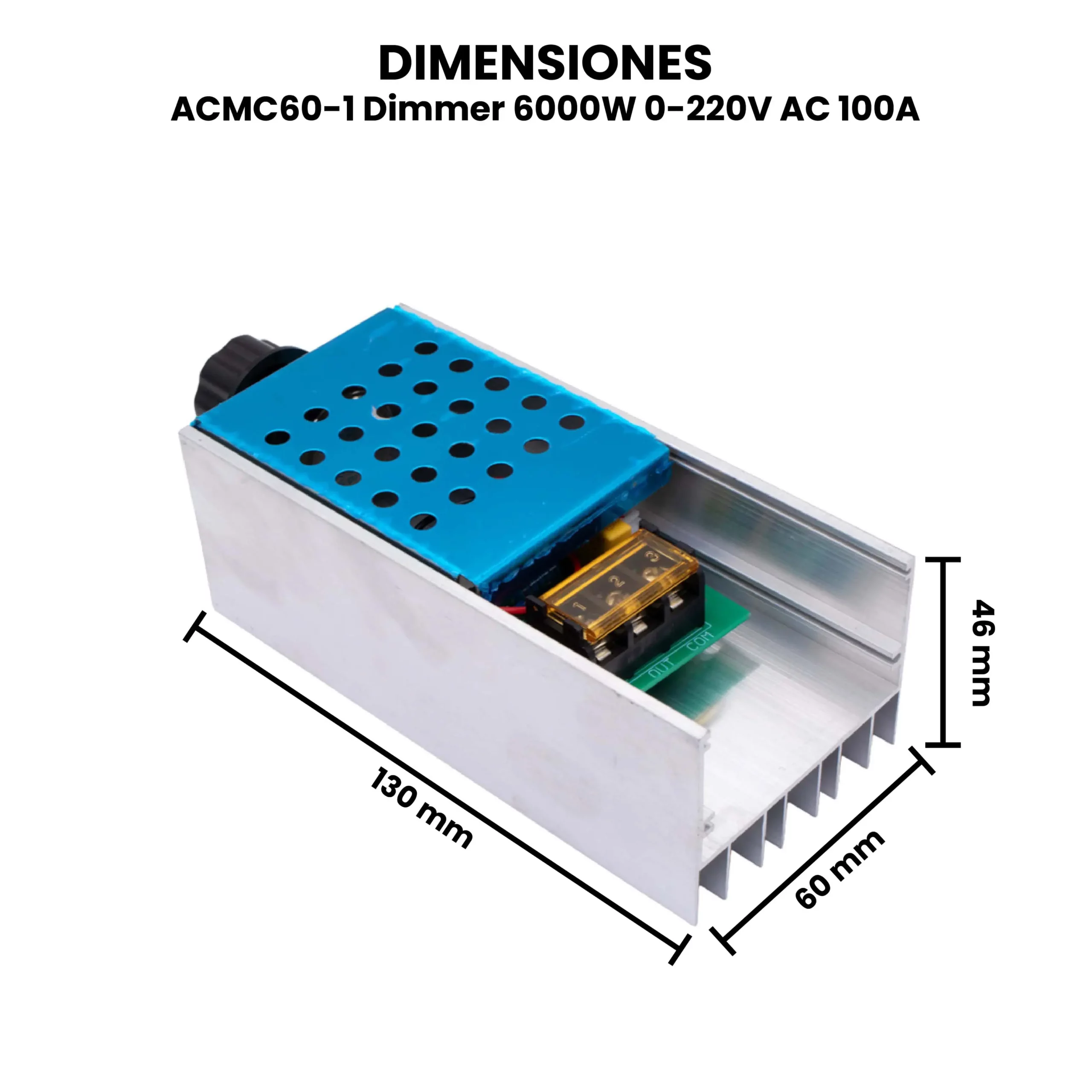

• Dimensiones
• Diagrama

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

• Este producto tiene entrada y salida de CA.
• Solo puede reducir el voltaje.
• El voltaje solo se puede ajustar cuando hay una carga conectada.
• No se puede conectar un multímetro sin carga.
• No es un transformador.

¿Cómo probar el ACMC60-1 Dimmer 6000W 0-220V AC 100A?

Este módulo trabaja con 220 V AC, lo cual es peligroso. Realiza la prueba con cuidado, usa guantes, evita tocar partes energizadas y trabaja en un lugar seco.

Material Necesario.

• ACMC60-1 Dimmer.
• Foco incandescente o halógeno (100–200 W recomendado para prueba).
• Cableado adecuado.
• Clavija para 220 V AC.
• Interruptor (opcional pero recomendado).
• Multímetro AC (opcional).

Conexiones.

1. Conecta la línea (L) de la red AC al input del dimmer.
2. Conecta la salida del dimmer a un terminal del foco.
3. El otro terminal del foco va directo al neutro (N) y al teminal COM del dimmer.
4. Si usas interruptor o fusible, colócalo antes del dimmer.

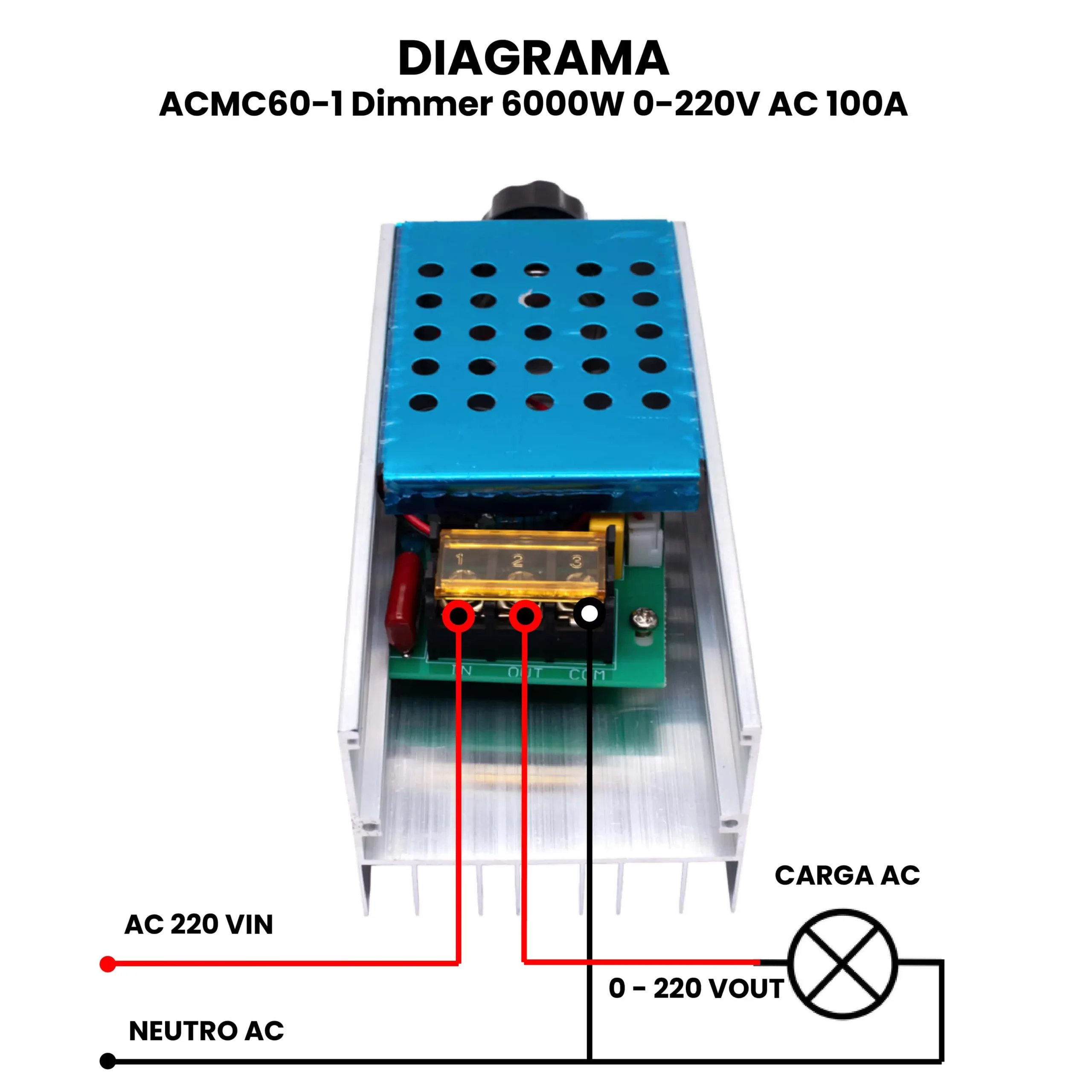

5. Ver Diagrama.

Revisión y Encendido.

• Verifica que no haya cables sueltos.
• Asegúrate de que la perilla esté al mínimo.
• Confirma que el foco esté bien conectado.
• Conecta a la red AC.
• Enciende el interruptor (si lo usas).
• El foco debe estar apagado o muy tenue.

Funcionamiento y Revisión.

• Gira lentamente la perilla.
• El foco debe aumentar progresivamente su brillo.
• Si usas multímetro, notarás que el voltaje AC aumenta.
• Déjalo funcionar 1 – 2 minutos.
• Toca solo el disipador con cuidado.
• Un ligero calentamiento es normal.
