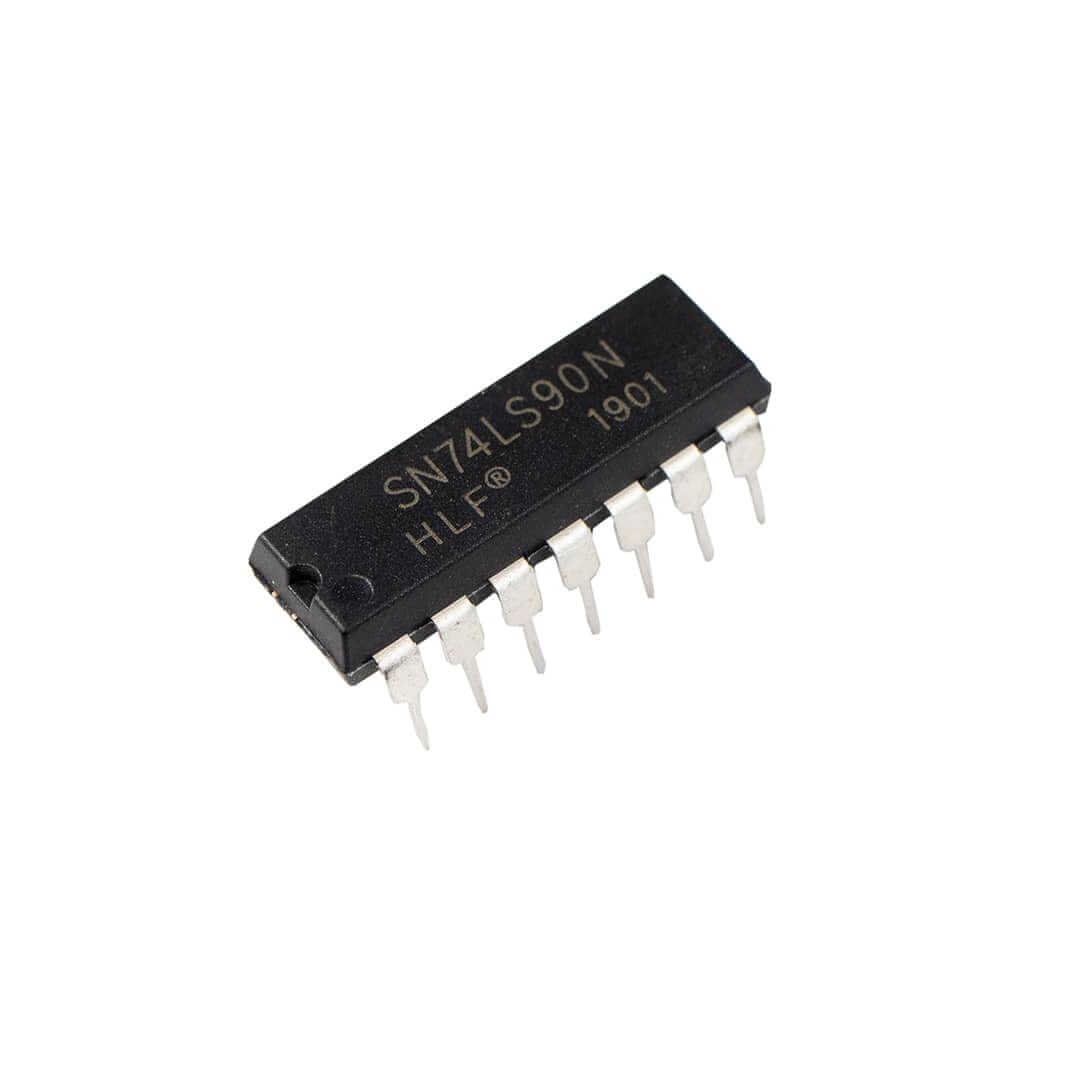

74LS90 Contador de Décadas SN74LS90N DIP-14

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Contador de Décadas BDC
• Matrícula: 74LS90
• Familia: LS (Low Power Schottky)
• Encapsulado: PDIP-14
• Montaje: THT
• Pitch: 2.54 mm
• Número de pines: 14
• Conteo: 10 dígitos
• Voltaje de alimentación: 4.75 V a 5.25 V
• Corriente de consumo: 8 mA
• Temperatura de operación: 0 °C a 70 °C
• Dimensiones: 4.57mm x 19.3mm x 6.35mm
• Peso: 1.5g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

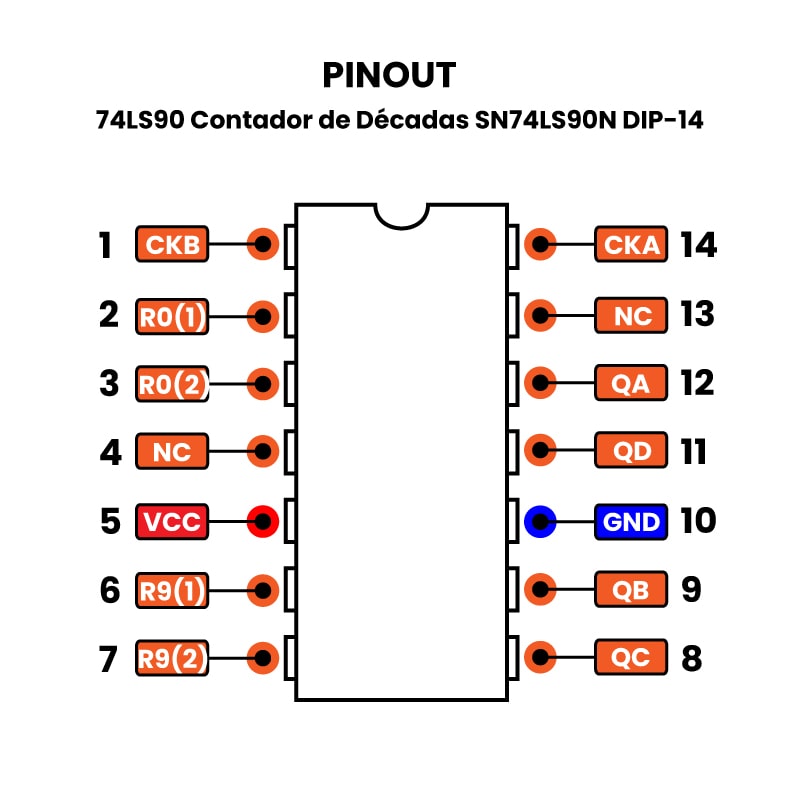

• Pinout

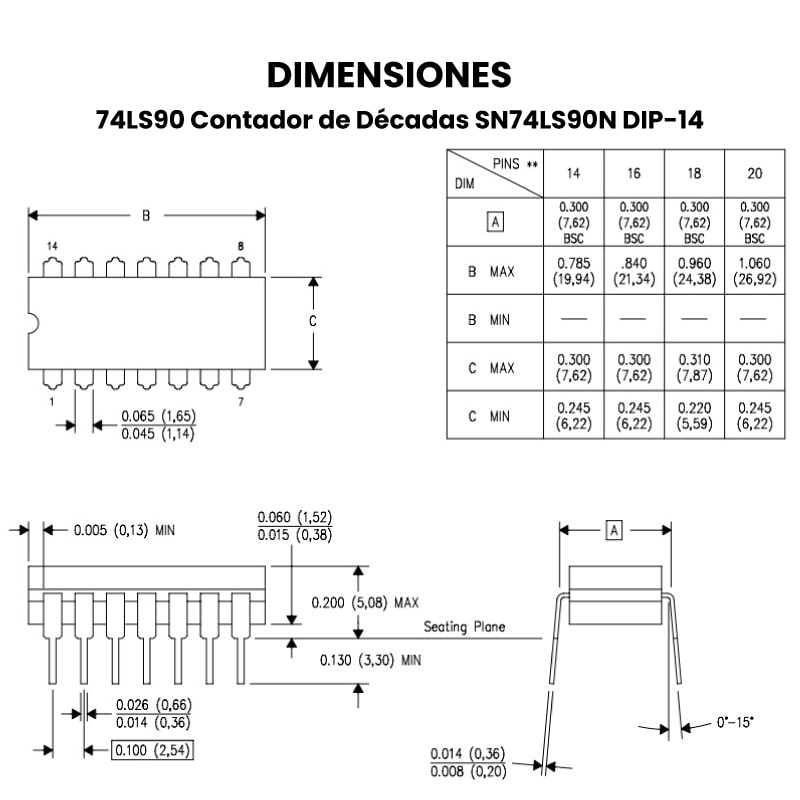

• Dimensiones
• Footprint

• Modelo 3D

INFORMACIÓN ADICIONAL

¿Cómo funciona el CI 74LS90?

El 74LS90 funciona combinando dos contadores internos: un contador Mod-2 y un contador Mod-5 qué juntos generan un conteo de 0 a 9 en binario (decodificación BCD). A continuación, se detalla su operación:

1. Entradas de reloj (Clock A y Clock B):
   • Clock A (Pin 14): Controla el contador Mod-2. Cada pulso en esta entrada alterna el estado de la salida Q0 entre 0 y 1, dividiendo la frecuencia de la señal de entrada a la mitad.
   • Clock B (Pin 1): Controla el contador Mod-5 y se activa con el pulso de la salida Q0.
2. Salidas (Q0, Q1, Q2, Q3):
   • Estas representan el conteo en binario y corresponden a las potencias de 2 (Q0 = 202^020, Q1 = 212^121, Q2 = 222^222, Q3 = 232^323).
   • A medida que los pulsos avanzan, las salidas cambian de estado para representar números del 0 al 9 en binario.
3. Entradas de Reset (R0(1), R0(2), R9(1), R9(2)):
   • R0(1) y R0(2) (Pines 2 y 3): Resetean el contador a 0 (todas las salidas en bajo). Se activan al recibir una señal ALTA simultáneamente.
   • R9(1) y R9(2) (Pines 6 y 7): Permiten establecer el límite del conteo. Al recibir una señal ALTA simultánea, el contador se ajusta al valor predefinido.
4. Ciclo de conteo:
   • Cuando el contador recibe pulsos en Clock A, Q0 cambia entre 0 y 1. Cada vez que Q0 completa un ciclo, envía un pulso a Clock B, que hace avanzar el contador Mod-5. Al completar diez pulsos, las salidas vuelven a 0000, y el ciclo se reinicia.

En resumen, el 74LS90 divide frecuencias y genera conteos binarios secuenciales, que son útiles en aplicaciones digitales como cronómetros o divisores de frecuencia.

Aplicaciones del 74LS90

El 74LS90 tiene diversas aplicaciones en proyectos electrónicos y sistemas digitales, gracias a su capacidad para contar pulsos y dividir frecuencias. Algunas de sus aplicaciones más comunes son:

• Contadores de décadas BCD: Para representar números del 0 al 9 en sistemas digitales.
• Divisores de frecuencia: Reducen la frecuencia de una señal, útil en relojes y sincronización de sistemas.
• Relojes digitales: Para contar segundos, minutos y horas en circuitos de temporización.
• Temporizadores y cronómetros: Para medir intervalos de tiempo en sistemas electrónicos.
• Frecuencímetros: Para contar la cantidad de pulsos eléctricos por unidad de tiempo en mediciones de frecuencia.
• Sistemas de control industrial: Para realizar conteos en procesos automatizados.
• Cálculo de revoluciones por minuto (RPM): Usado en sensores y sistemas mecánicos que requieren mediciones de velocidad.
• Interfaz de aprendizaje para estudiantes: Es ideal para comprender los conceptos básicos de la lógica digital.
• Conversión binaria a decimal: Utilizado en circuitos donde se requiere visualizar conteos binarios en formato decimal.
• Proyectos DIY y prototipos: Como parte de sistemas básicos de conteo o temporización.

Su simplicidad y compatibilidad con otros circuitos TTL lo convierten en un componente esencial para aplicaciones digitales básicas y avanzadas.

Compatibilidad del 74LS90 con otros componentes

El 74LS90 es un componente versátil que puede integrarse con varios productos electrónicos y componentes para construir sistemas digitales. A continuación, se listan los más comunes:

1. Microcontroladores y Microprocesadores:
   • Arduino, PIC, AVR, ESP32, Raspberry Pi.
   • Se puede usar para contar eventos o dividir frecuencias en sistemas controlados por microcontroladores.
2. Circuitos de visualización:
   • Displays de 7 segmentos: Para mostrar el conteo de 0 a 9 en formato decimal.
   • Matrices LED: En sistemas de conteo o indicadores visuales.
3. Fuentes de señal o pulsos:
   • Osciladores de cristal o RC.
   • Generadores de pulsos como el 555 Timer.
4. Contadores avanzados:
   • Circuitos como el 74LS192 (contador ascendente/descendente).
   • En cascada con otros 74LS90 para contar más de una década.
5. Códigos decodificadores:
   • 74LS47: Para convertir la salida del 74LS90 a un formato compatible con displays de 7 segmentos.
6. Sistemas de control y temporización:
   • Relés, motores y servos (a través de un controlador intermedio).
   • Circuitos de temporización o sincronización industrial.
7. Fuentes de alimentación y lógica TTL:
   • Compatible con niveles de voltaje TTL típicos (5V).
   • Reguladores como el LM7805 para alimentar circuitos.
8. Sensores y actuadores:
   • Sensores de proximidad o interruptores mecánicos que generen pulsos como entrada.
   • Actuadores que respondan al conteo de eventos.
9. Placas de desarrollo y prototipado:
   • Protoboards para pruebas rápidas.
   • Shields de expansión para conectar componentes complementarios.
10. Otros circuitos integrados lógicos:
    • 74LS74 (flip-flops), 74LS00 (puertas NAND) para construir sistemas más complejos.
