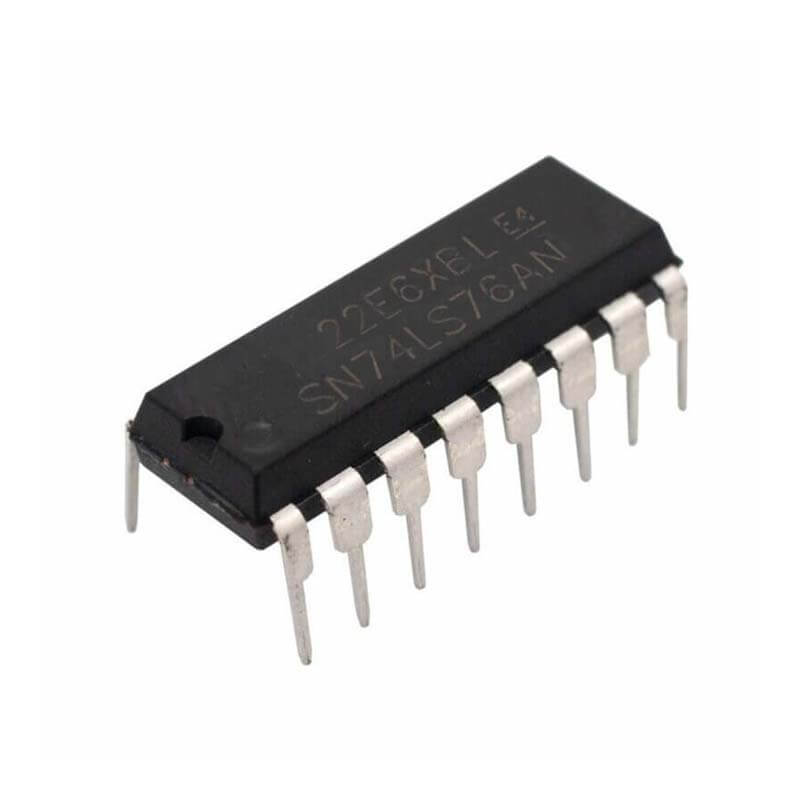

74LS76 Flip Flop JK TTL DIP-16

$ 13.00

651 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.18
100 piezas	$ 8.75
200 piezas	$ 6.83

SKU: AR3555 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 74LS76, Componentes recientes en UNIT, doble flanco, dual, Flip Flop, J-K, ls, ttl

INFORMACIÓN

El 74LS76 Flip Flop JK es un circuito integrado digital flip-flop J-K dual con preselección(PRESET) y borrado(CLEAR) que almacena un bit de información digital. Estos flip-flops dobles están diseñados para que cuando el reloj se pone ALTO, las entradas se activan y se aceptan datos. El nivel lógico de las entradas J y K funcionará de acuerdo con la Truth Table siempre que se observen tiempos mínimos de configuración. Datos de entrada se transfiere a las salidas en las transiciones de reloj HIGH-a-LOW.

El 74LS76 Flip Flop JK es un circuito muy versátil y se puede utilizar en una amplia variedad de aplicaciones en sistemas digitales, como el control de displays, el almacenamiento temporal de datos y la implementación de registros de desplazamiento.

ESPECIFICACIONES Y CARACTERÍSTICAS

Familia: LS
Encapsulado: DIP
No. De Pines: 16
Tipo de Flip Flop: J-K Dual
Retardo de propagación: 20 ns
Frecuencia: 45 MHz
Voltaje de alimentación: 4.75V a 5.25V, típica 5V
Corriente de salida: 8 mA
Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

Datasheet

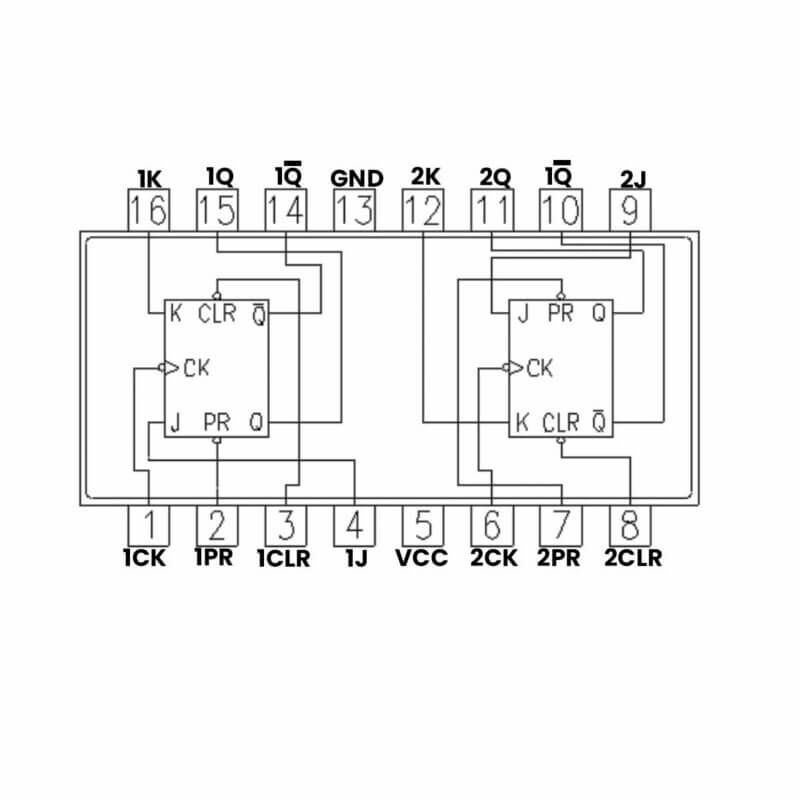

Pinout

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS76 Flip Flop JK

El 74LS76 es un flip-flop JK de doble flanco de disparo positivo con dos entradas de datos, J (entrada de set) y K (entrada de reset), y dos entradas de reloj, CLK (entrada de reloj activa en flanco positivo) y CLK (entrada de reloj activa en flanco negativo).

Recomendaciones de al usar el 74LS76 Flip Flop JK

Para utilizar el 74LS76, sigue estos pasos:

Conecta las dos entradas de datos, J y K, a un nivel lógico bajo (normalmente tierra) para asegurarte de que el flip-flop esté en un estado conocido.
Conecta las entradas de reloj, CLK y CLK, a las señales de reloj que se utilizarán para cambiar el estado del flip-flop.
Aplica señales lógicas a las entradas J y K para cambiar el estado del flip-flop según sea necesario. Si J y K están ambos en un nivel lógico bajo, el estado del flip-flop no cambiará. Si J y K están ambos en un nivel lógico alto, el flip-flop se reseteará. Si J y K están en niveles lógicos diferentes, el estado del flip-flop cambiará de acuerdo con la tabla de verdad de un flip-flop JK.
Observa la salida Q y /Q del flip-flop para ver el estado actual del flip-flop. Q es la salida principal y /Q es la salida complementaria.

Es importante tener en cuenta que el 74LS76 es un flip-flop de doble flanco de disparo positivo, lo que significa que puede cambiar de estado en ambos flancos del pulso de reloj. Por lo tanto, el tiempo de establecimiento y la estabilidad del reloj son importantes para garantizar una operación confiable del flip-flop.
